SATA十五针贴片式A型电源连接器

　　在台式计算机主板、工业控制主机、存储服务器背板以及各类带硬盘扩展的嵌入式设备里，板端SATA供电插座是承担硬盘、光驱、固态存储模组供电链路的基础接插元件。本次梳理的这款A型15针SMT贴片连接器，正是面向表面贴装回流焊工艺设计的板端供电接口，区别于传统穿孔波峰焊的立式插座，它的全部信号与电源引脚均以表贴焊盘形式引出，能够和PCB上其他贴片阻容、芯片一同走完整条SMT产线，省去后续手工插装、波峰焊补焊的工序，在消费电子、工控存储板卡的大批量生产中能显著压缩装配节拍。

　　从实际装机用途来看，SATA供电接口定义的15个针脚并非全部走同一路电源，而是按照SATA规范划分出3.3V、5V、12V三组供电回路，每组搭配对应的接地针脚，同时预留热插拔检测、 staggered spin-up延时上电的功能引脚，这样的排布可以让多块硬盘在主机上电时按顺序逐块启动，避免多盘同时拉起造成的12V支路电流尖峰冲垮电源过载保护。做存储服务器机箱布线时，结构工程师往往要先确认板端插座的朝向与插合深度，这款A型插座采用侧向插合的卧式布局，插头从连接器端部水平推入，插合方向平行于PCB板面，不会像立式插座那样在板面上方向上侵占大量堆叠空间，对于1U、2U薄型机箱来说，这种低矮布局能把硬盘仓到主板之间的走线高度压缩到十几毫米量级。

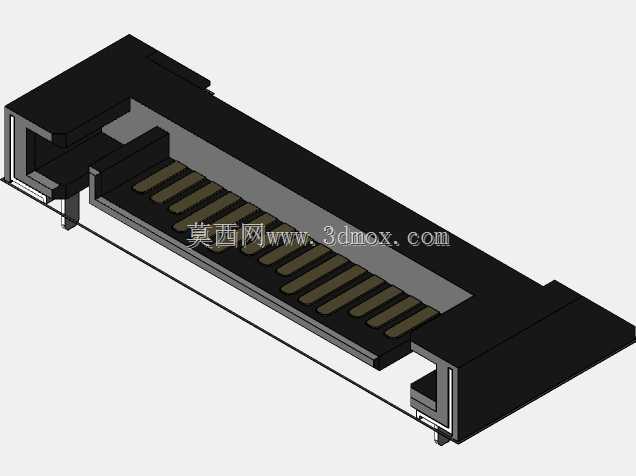

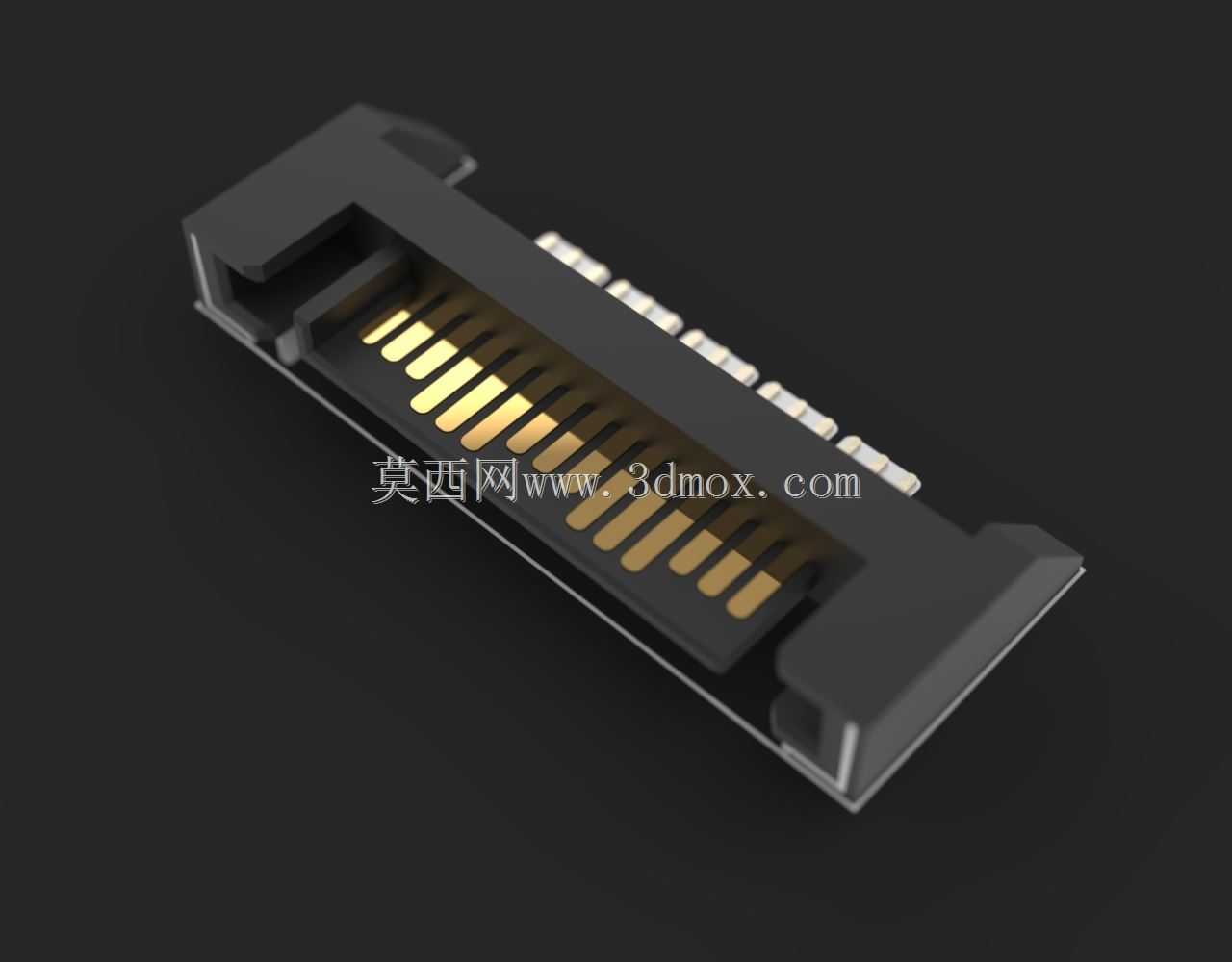

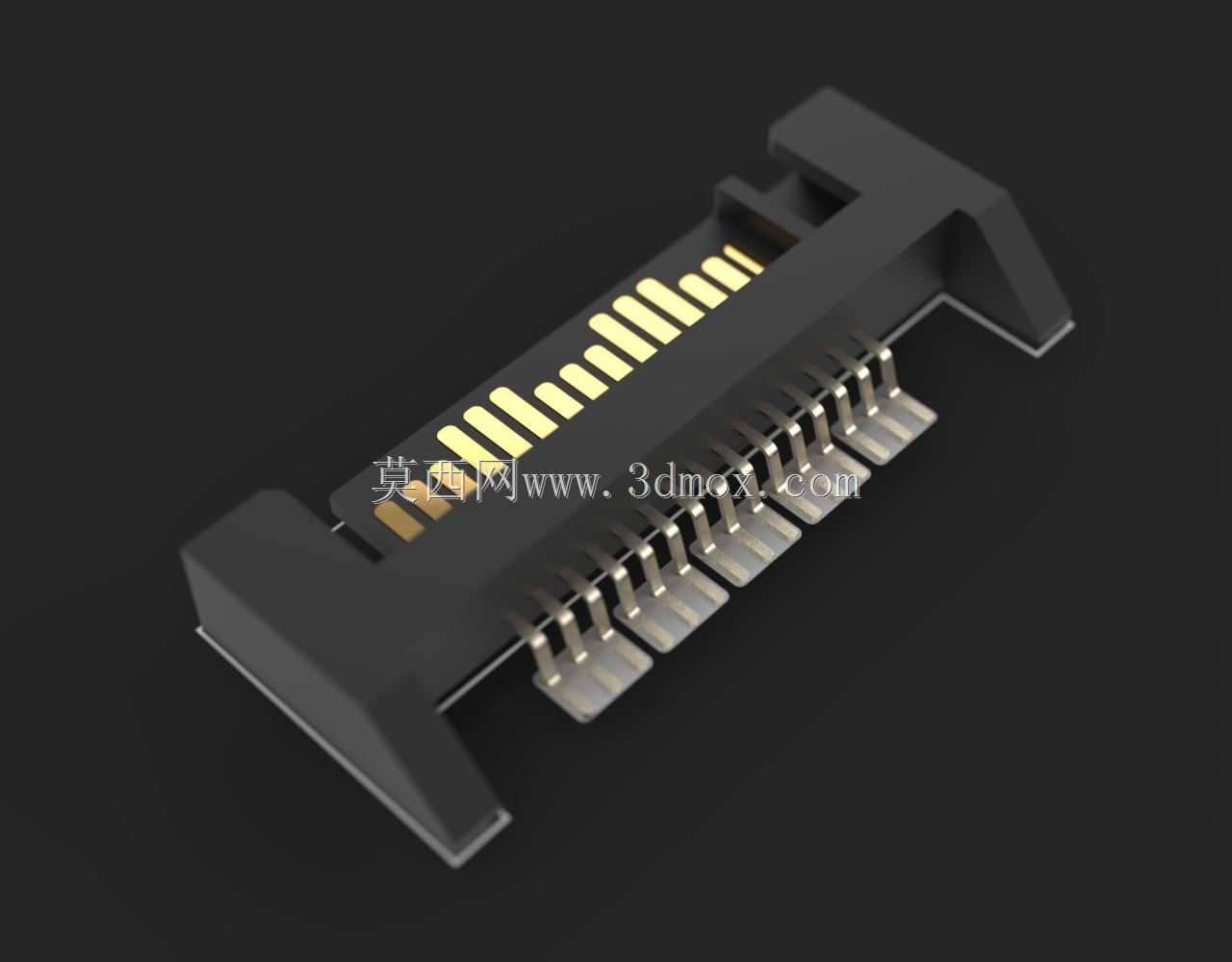

　　外形与安装边界是结构建模时最需要抠细的部分。该连接器主体为耐高温塑胶绝缘本体，材质一般选用PBT或LCP，能够承受回流焊阶段两百多度的炉温而不起泡变形；接触端子采用铜合金冲压成型，镀金接触区保证多次插拔后的接触电阻稳定，电源针脚适当加宽料厚以承载硬盘工作时的持续电流。本体两侧带定位柱与固定焊耳，定位柱先卡入PCB的定位孔完成贴装前的预定位，两侧金属焊耳经回流焊后牢牢焊在板边大面积焊盘上，承受插头反复插拔时的侧向推力，避免整个连接器被推歪导致焊盘撕裂。三维建模时需要把塑胶本体的防呆倒角、端子露出塑胶的贴片共面度、插合腔体内的防反插筋位逐一还原：接口内部的L型防呆键位决定了SATA插头只能以唯一方向插入，建模时若漏掉这条筋位，后续做装配干涉检查就会失去防呆验证意义。

　　安装边界方面，要在PCB Layout阶段给插座端部预留足够的插头插拔操作空间，插头出线侧不能布置过高的电容、电感或散热片，否则线束插头推到位后会和周边元件顶死；插座本体下方的贴片焊盘要对应端子间距精确绘制，塑胶本体底部的避空位也要留出，防止焊接时本体顶到板面丝印或凸起阻焊。端子贴片脚的共面度通常控制在0.1mm以内，建模时可把端子末端做出轻微的预压共面基准面，方便后续和PCB焊盘做贴合仿真。在整机热设计层面，这类贴板连接器靠近硬盘仓布置时，还要兼顾硬盘工作发热沿端子、塑胶向板面传导的路径，塑胶本体的耐温等级与端子载流能力要匹配企业级硬盘长时间读写的温升工况。

　　做设备选型时，工程师会结合板厚、机箱内硬盘排布方向、回流焊炉温曲线来确认插座的定位柱高度、焊耳宽度以及端子镀层厚度；三维结构设计阶段则要把插合后的插头包络、线束弯折半径一并纳入整机装配校验，保证量产装配时工人或机械手能够顺畅把供电插头推入到位，不会出现斜插、针脚顶弯的隐患。
