立式1.25间距线对板连接器2至16Pin全规格

　　这套立式1.25mm间距线对板连接器覆盖2Pin至16Pin的全针位序列，属于消费电子、通讯终端、小型工控板卡上极为常见的板端接插方案。在实际整机布局里，这类连接器主要承担线束与PCB之间的低压信号、小电流电源通路连接，常见于智能穿戴底座、便携测量仪器内部排线接口、路由器与网关主板的外设引线、小型伺服驱动板的传感线接入，以及医疗手持设备、无人机飞控、桌面型自动化控制模块的板内互连场景。选用1.25mm这一节距，本质是在板面积占用与接线可靠性之间取平衡：相比2.54mm间距的传统排针，它在多针位下能显著压缩接插件沿板边方向的排布长度；相比0.8mm、1.0mm的更细密间距，它又保留了足够的塑胶壁厚度与端子弹性臂空间，手工插拔和中小批量返修时更耐操作，塑壳不易因对位偏差崩裂。

　　从结构设计思路上看，全系列采用统一的立式直插姿态，塑胶主体垂直于PCB板面，插接开口朝上，线束端胶壳由顶部沿竖直方向压入。这种取向适合设备外壳预留顶部维护窗口、或者板卡堆叠后需要从上往下完成总装接线的产线工序，工人不必在板卡侧面狭窄缝隙里盲插，能直观看到锁扣对位。每一个针位规格都独立建出完整的焊盘与丝印层，焊盘按照表贴回流焊工艺设计，端子尾部的鸥翼形贴装脚向外平伸，落在PCB对应铜箔上；焊盘宽度兼顾锡量爬升与端子共面度公差，避免虚焊和连锡。丝印轮廓清晰标出塑胶本体的占地投影与第一脚方位，板厂出Gerber时可以直接参考定位，一号脚处的丝印标记与塑壳本体的防呆倒角呼应，反向插入时胶壳无法到位，从机械结构上杜绝线束反接。

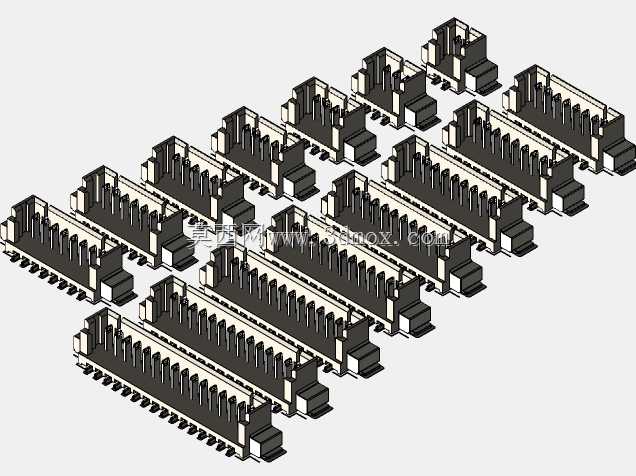

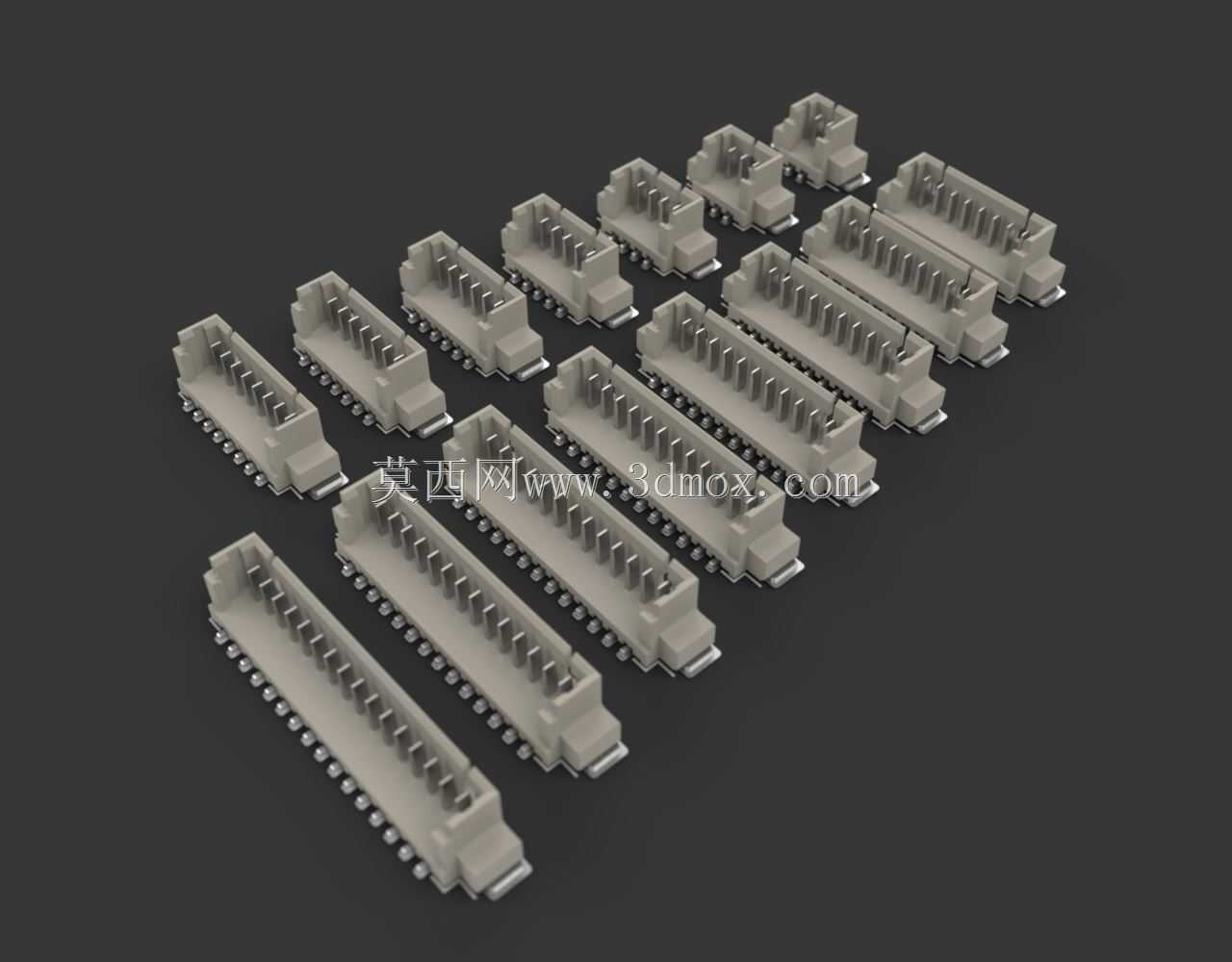

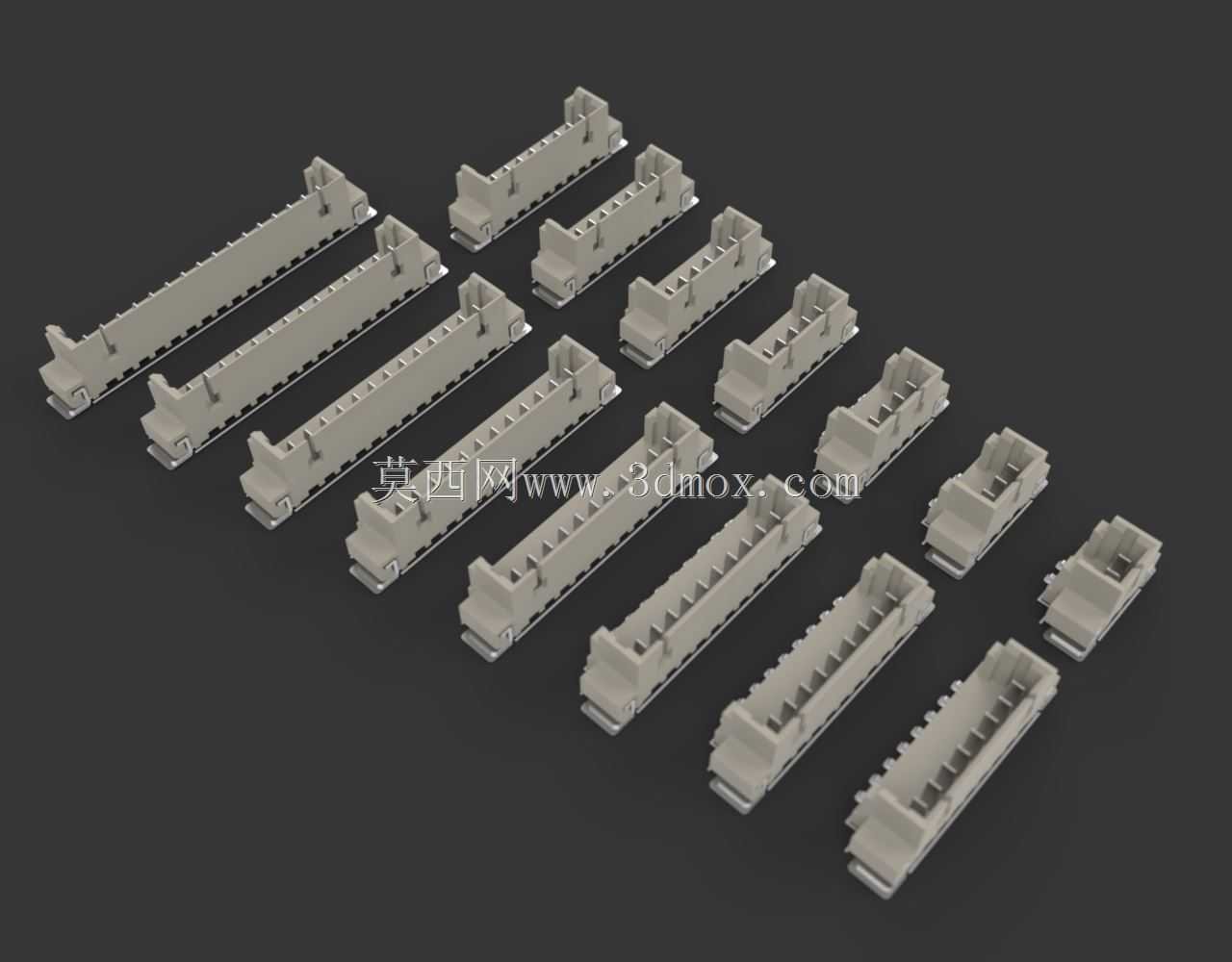

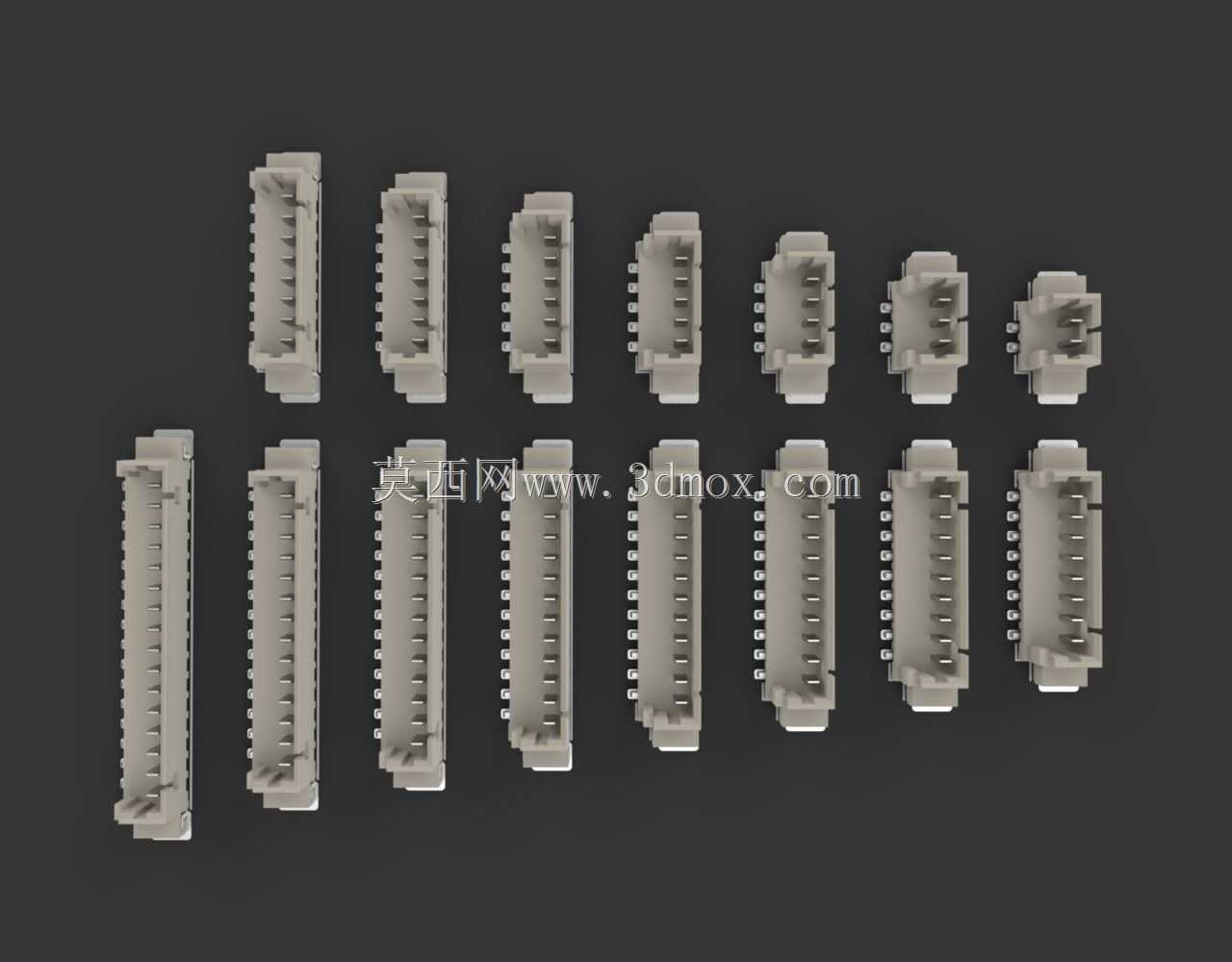

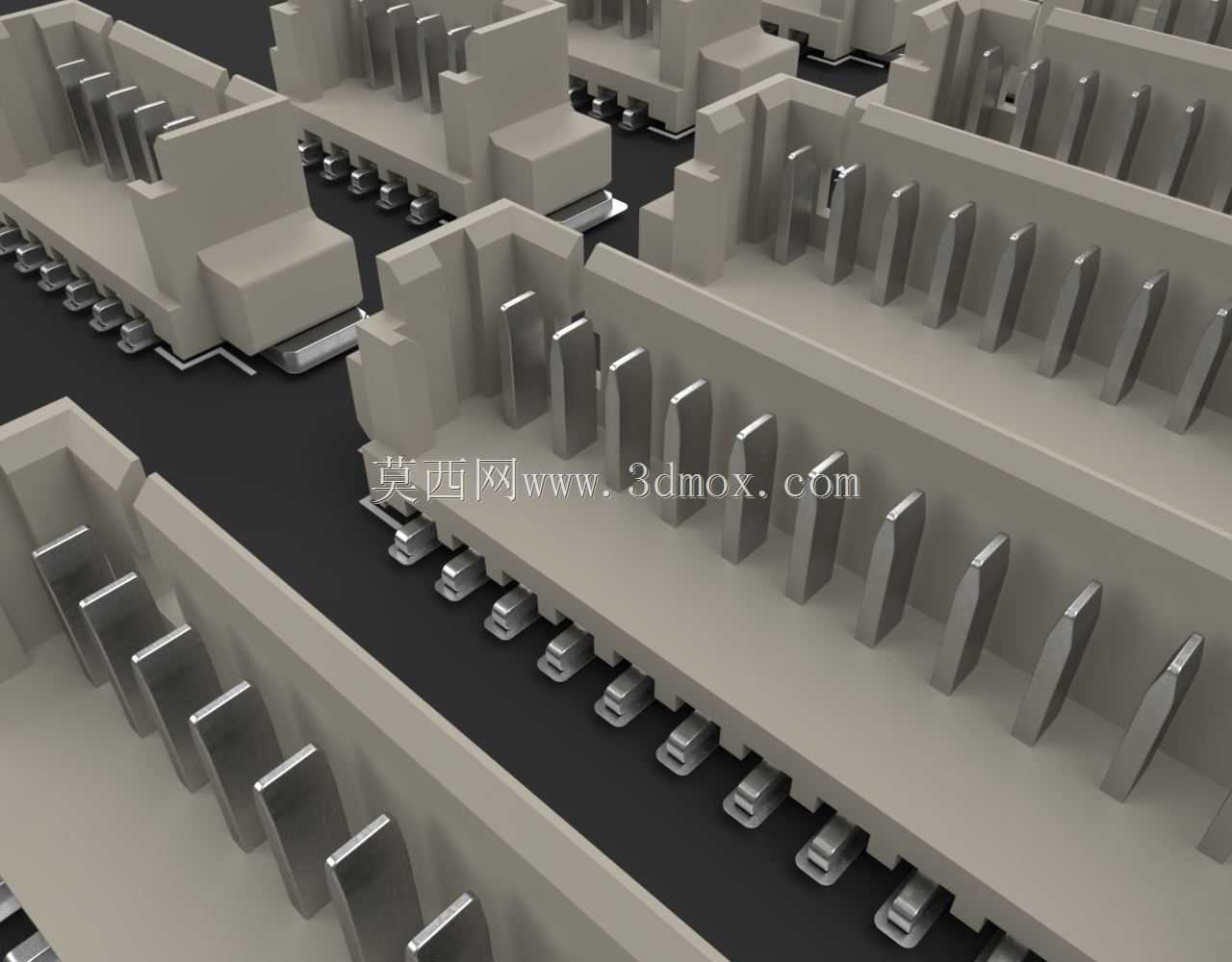

　　外形与安装边界方面，针位从2Pin递增到16Pin时，连接器沿针位排列方向的总长度随针数线性增加，而宽度方向与高度方向的尺寸保持家族化一致，这意味着结构工程师在做整机PCB拼板和外壳限位设计时，只需要沿一个方向预留变长空间，塑胶本体两侧的固定焊盘、端部定位柱位置在同系列里规则排布，便于在不同针位产品之间复用主板安装区域的避让规则。塑胶主体两侧带有加强挡墙，包裹端子根部，多Pin插拔时侧向应力不会直接传递到焊点；端子采用镀金铜合金弹性接触区，配合线束端母座的弹片形成多点接触，在振动工况下维持接触压力稳定。建模时把每一档针位的塑胶壳体、内部金属端子、贴装焊脚、PCB焊盘与丝印分别作为独立特征管理，相邻针位之间的隔栏壁厚、端子槽间隙、塑胶顶部导向斜面都按实际注塑件的拔模和装配间隙还原，导向斜面在胶壳插入起始段起引导作用，允许一定的对位偏置仍能顺滑滑入卡槽。

　　在设备用途层面，该系列连接器额定场景针对低电压信号与小电流供电，不承担大电流功率传输，选型时工程师按回路数量挑选对应针位，2Pin、3Pin多用于单路电源或开关量信号，6Pin以上多用于多路传感信号、编程调试口或者小型并行走线。立式安装的另一个优势是整机跌落或线束受拉时，拉力方向沿连接器本体轴向，配合胶壳自带的锁扣，可避免线束端松脱；焊点主要承受竖直方向的压应力，对鸥翼贴装脚更为友好。整套模型把不同针位并排呈现，能够直接用于PCB封装库校验、结构干涉检查以及整机接插件布局评审，工程师在三维环境中即可核对塑胶本体与周边高大电容、屏蔽罩、外壳筋位之间的安全间隙，也能模拟线束插头插入后所需的手部操作空间，提前发现板边距离不足、顶部外壳遮挡导致无法插拔的装配问题。
