120规格细铜质水冷散热排结构

　　该散热排面向小空间液冷回路设计，核心换热主体采用细铜质翅片阵列，翅片排布密度取中等区间，既保证气流穿过时拥有足够换热接触面积，又避免翅片过密导致风阻陡增，适配120mm规格高静压风机的风压特性。在实际装机场景中，这类部件常布置在机箱侧部、顶部或前部的通风位，也可嵌入小型工业液冷机柜、激光设备冷却支路、紧凑型算力主机的散热回路中，承担循环冷却液与环境空气之间的热量传递任务。

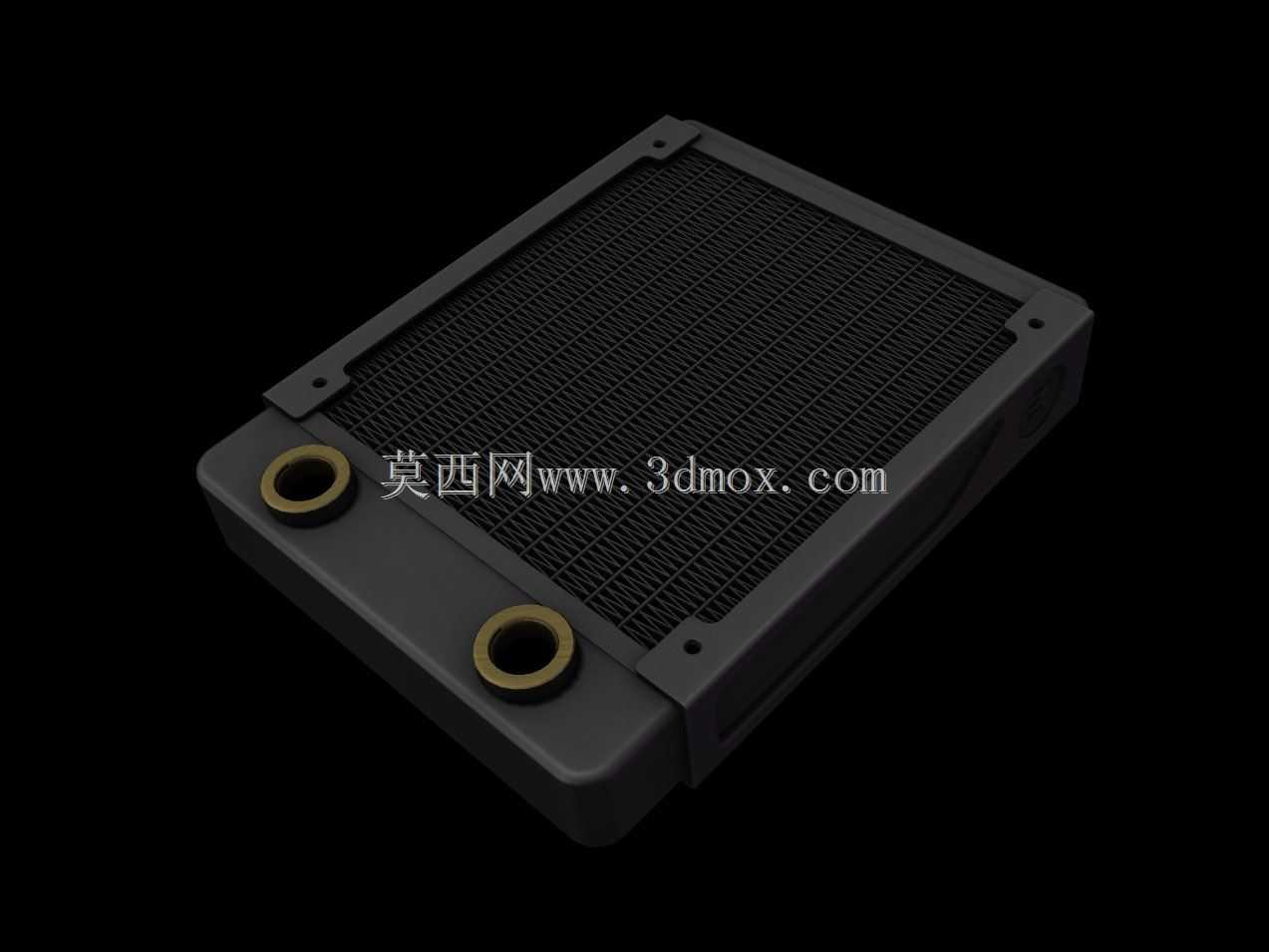

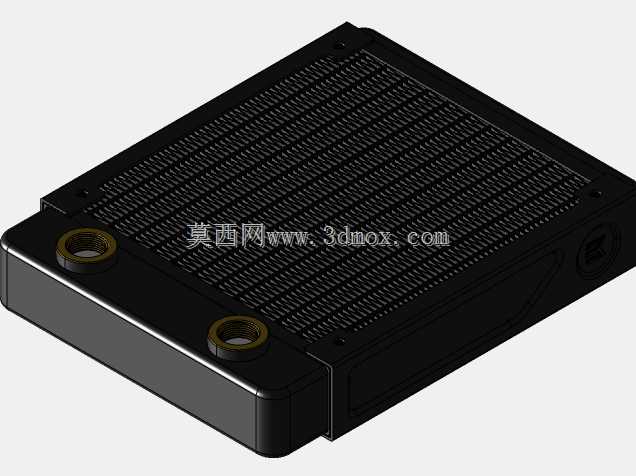

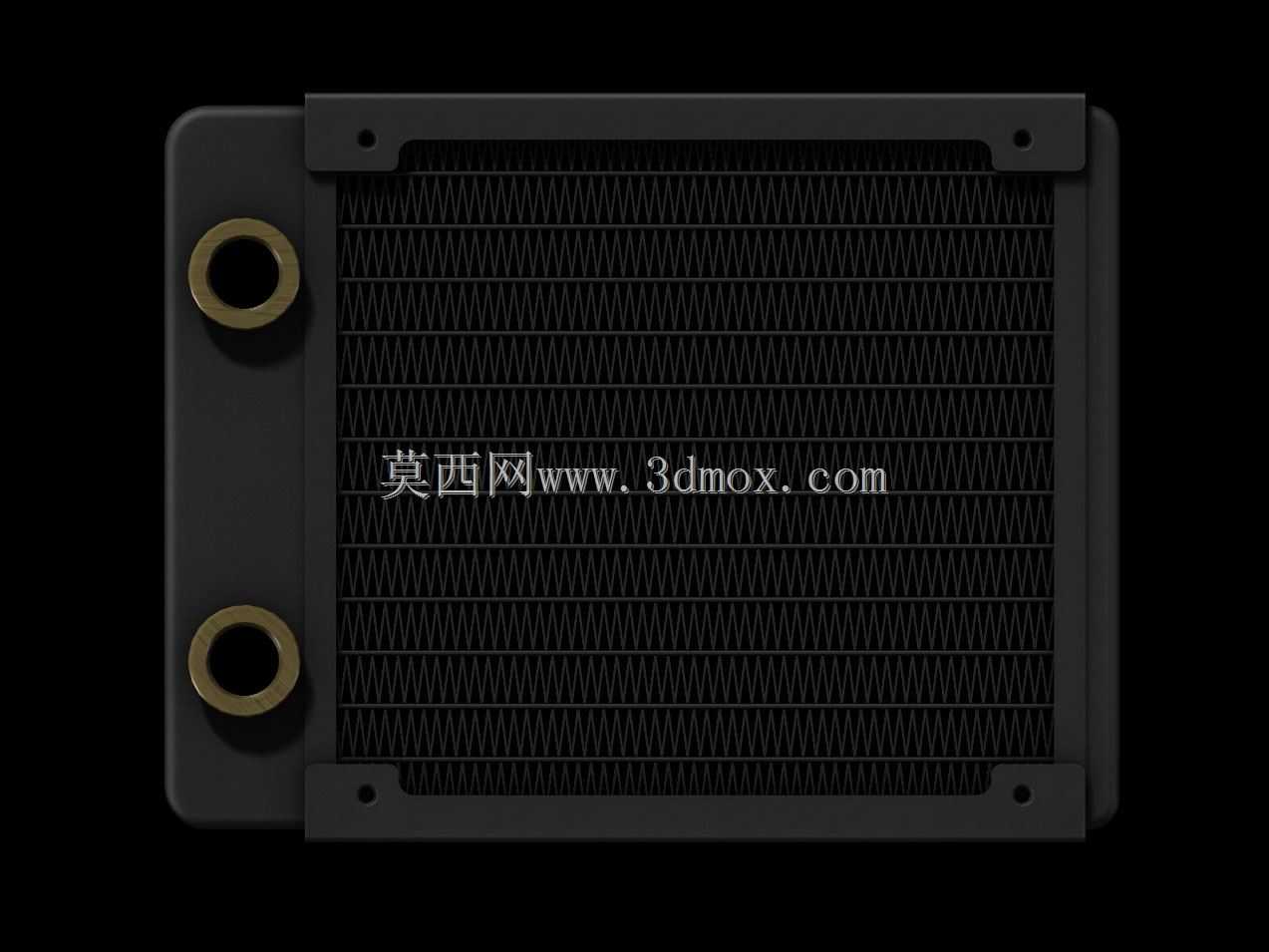

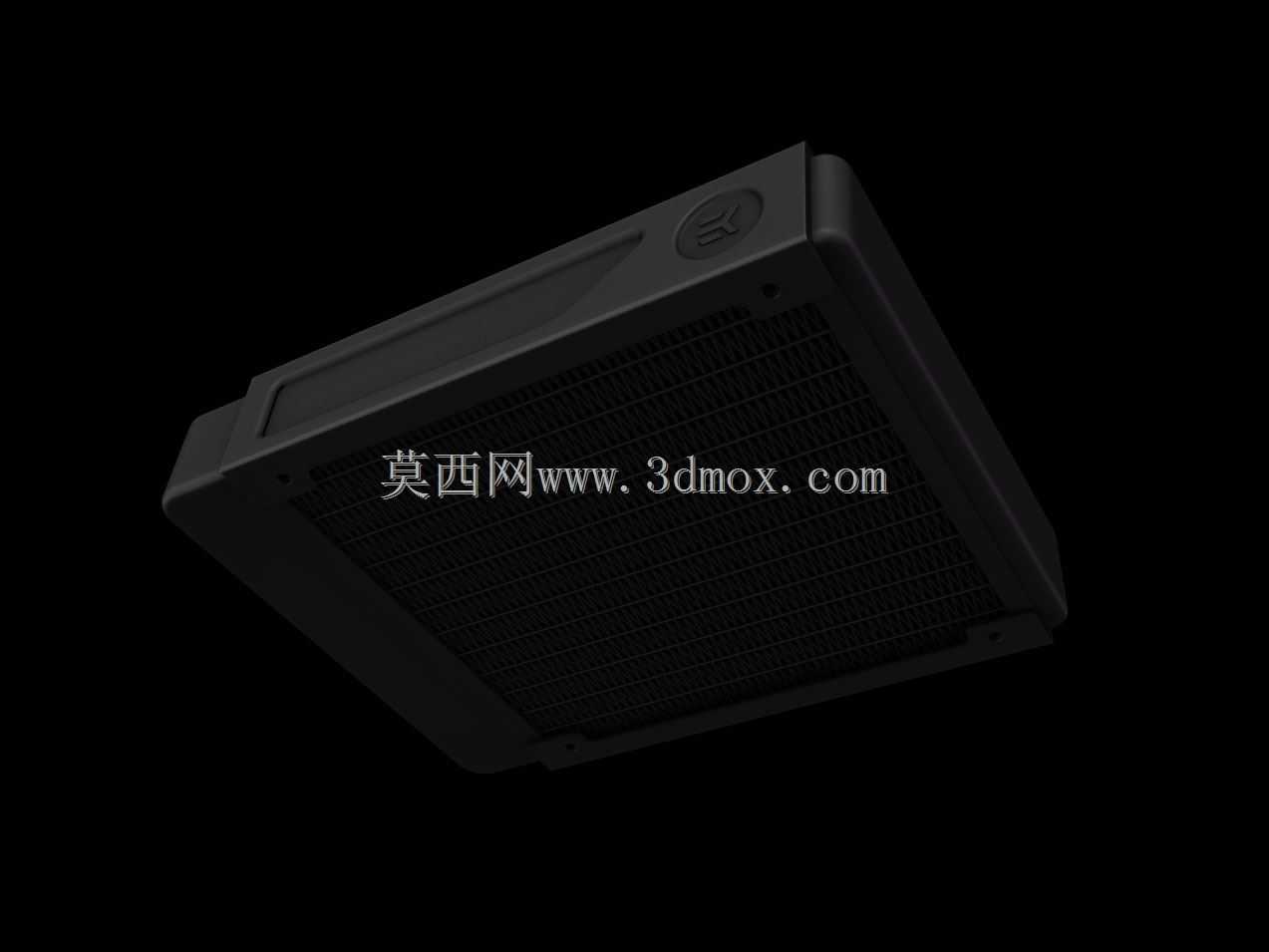

　　从结构组成来看，散热排由外侧框架、内部铜质翅片换热芯体、两侧流体接口以及风机安装孔位构成。框架采用规整矩形轮廓，边角做过渡处理，既承担换热芯体的防护作用，也为风机固定、整机安装提供刚性基准。两个圆形流体接口布置在同一侧端面上，接口外圈带有金属衬套，用于对接水冷管路接头；接口位置避开风机安装孔和边框紧固区域，管路插拔时不会与风扇扇框、螺钉头发生干涉。换热芯体位于框架中部，细密翅片沿气流方向形成连续通道，空气在风机驱动下穿过翅片间隙，将冷却液携带的热量带走。

　　设计思路上，这类散热排并不单纯追求极限换热面积，而是围绕风量、风阻、水阻和安装空间做平衡。中等密度翅片能够在低转速风机下保持较顺畅的进风，使噪声控制在可接受范围；当风机提高转速、气流增大时，翅片与流道仍能提供稳定换热能力，因此在不同风机工况下都能维持较好的散热表现。对于结构工程师而言，建模时需要重点还原翅片区域的整体包络、边框厚度、接口中心距、安装孔位置以及端面台阶关系。若用于整机布局，可将内部密集翅片按等效换热体处理，外部安装与接口尺寸则必须保持准确，否则后续风扇装配、管路走向和机箱开孔都会出现偏差。

　　安装边界方面，该部件以单组120mm风机匹配为基础，矩形主体的长度、宽度和厚度决定了它在机箱内的占用空间。厚度方向不仅包含散热芯体，还包含两侧边框和接口突出区域，布局时需要给风扇、水管接头、水管弯曲半径预留空间。风机通常贴合在散热排一侧，通过边框上的孔位固定；若采用吹吸式布置，还要确认风扇线缆与水管接口的相对位置。流体接口位于端侧，管路接入后会向外侧延伸，因此设备侧板或机箱内壁不能紧贴接口端面，应保留接头拆装和扳手操作空间。

　　在工程应用中，散热排的选型不能只看名义尺寸，还要结合系统热负荷、冷却液流量、风机静压曲线和允许噪声综合判断。该结构的优势在于外形紧凑、安装规则、接口集中，适合空间受限但需要稳定液冷换热的设备。三维建模时，外框、孔位、接口衬套和换热芯体的层次关系应清晰表达，既方便后续做干涉检查，也能用于装配指导、风道分析和冷却回路布置。实际装配中，散热排通常通过风扇螺钉或支架固定在通风面上，安装面需保持平整，避免框架受力变形后挤压翅片或影响接口同轴度。翅片区域属于薄弱细密结构，搬运和装配时应避免硬物触碰，防止翅片倒伏造成局部风阻升高。整体来看，该模型适合用于电脑水冷系统、小型电子设备冷却单元、实验台热管理模块以及紧凑型工业控制设备的结构设计与方案验证。
