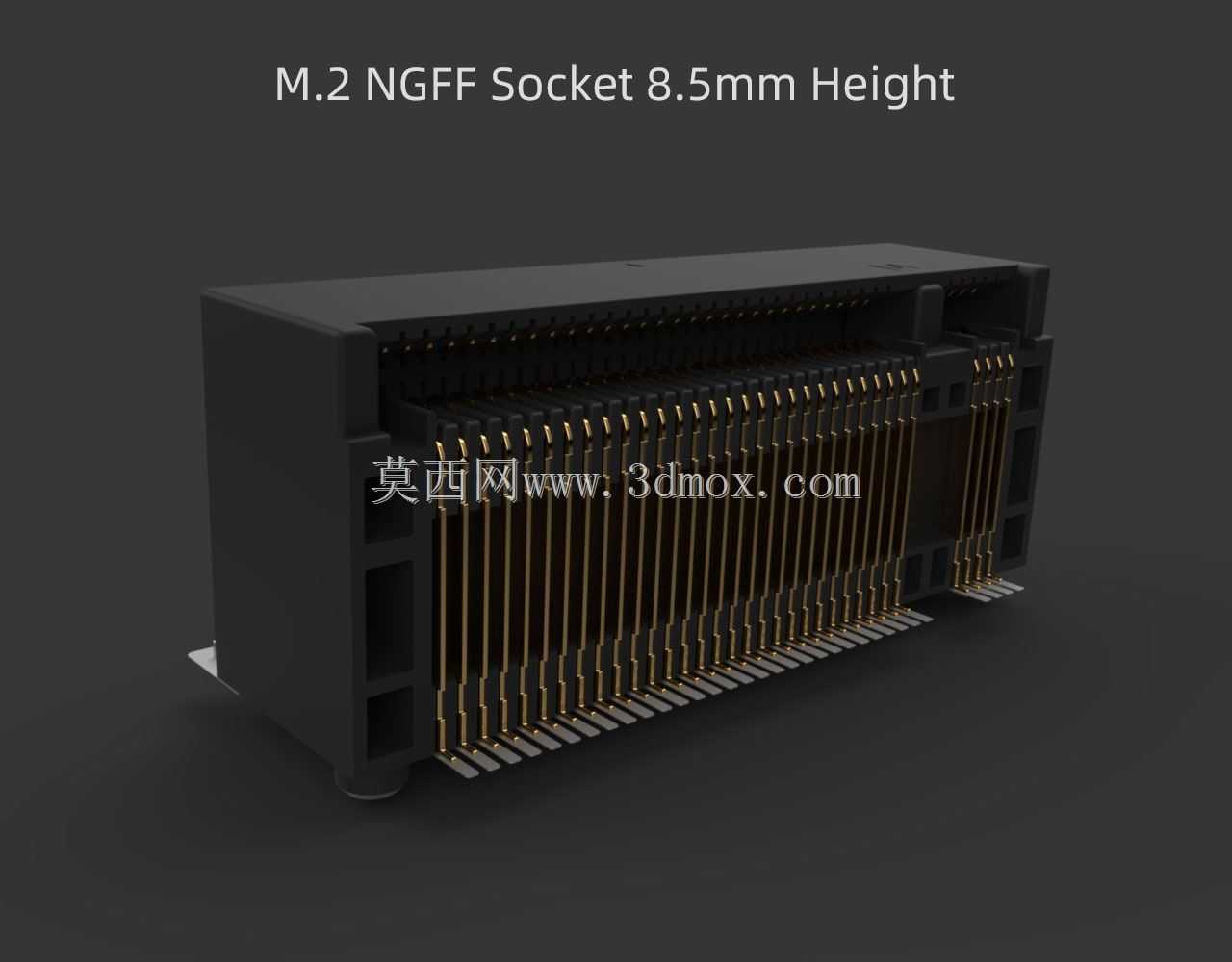

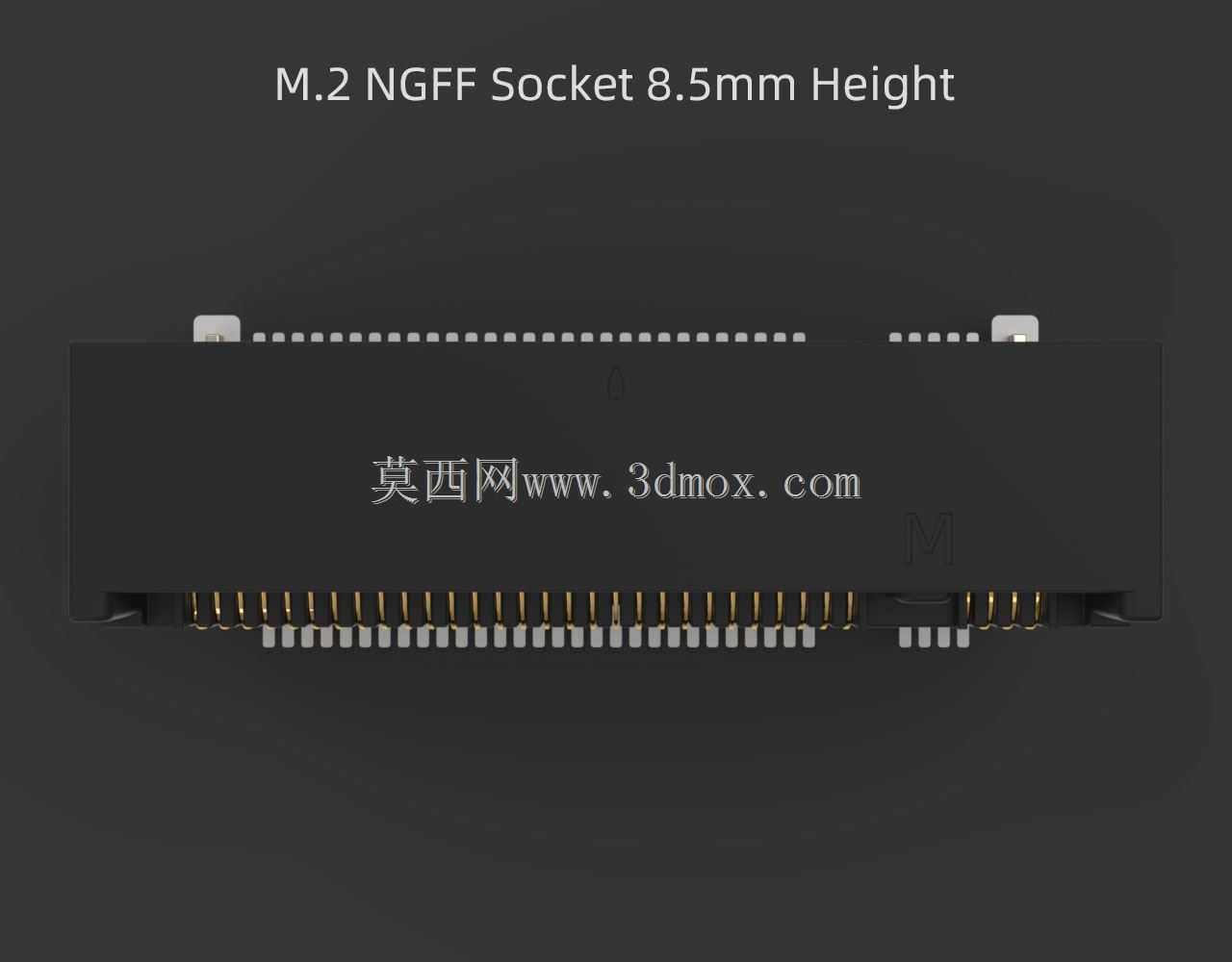

8.5mm高M.2NGFF板载连接器插座

　　在消费级主板、工业控制板卡、边缘计算网关、嵌入式工控机以及高速存储扩展模块的硬件布局阶段，板对板高速连接器的选型往往直接决定整板的堆叠高度、信号走线空间与后期装配容错率，这款总高8.5mm的M.2 NGFF插座正是针对常规薄型机箱内部预留空间有限、又需要兼容标准M.2 Key位模块的场景完成的全细节三维复刻。

　　从实际装机的边界条件倒推设计逻辑，常规低矮型M.2插座多采用6mm以下的塑壳高度，适配超薄笔记本、迷你主机内部紧贴上盖的安装环境，但在工业板卡、桌面级主板、扩展背板这类场景中，板卡上方往往会布置散热片、加固肋条或者灌胶防护层，过低的插座会导致M.2模块插入后尾部固定螺柱的高度差过大，强行锁附会让PCB模块产生弯折应力，长期震动环境下甚至会出现金手指接触弹片偏移、焊点撕裂的问题。8.5mm的塑壳总高恰好把模块抬升到与常规主板元器件安全间隙匹配的位置，模块下方可以从容布置电源管理芯片、去耦电容组，不需要为了避让连接器刻意清空大面积板层空间，大幅提升了高密度PCB的布线利用率。

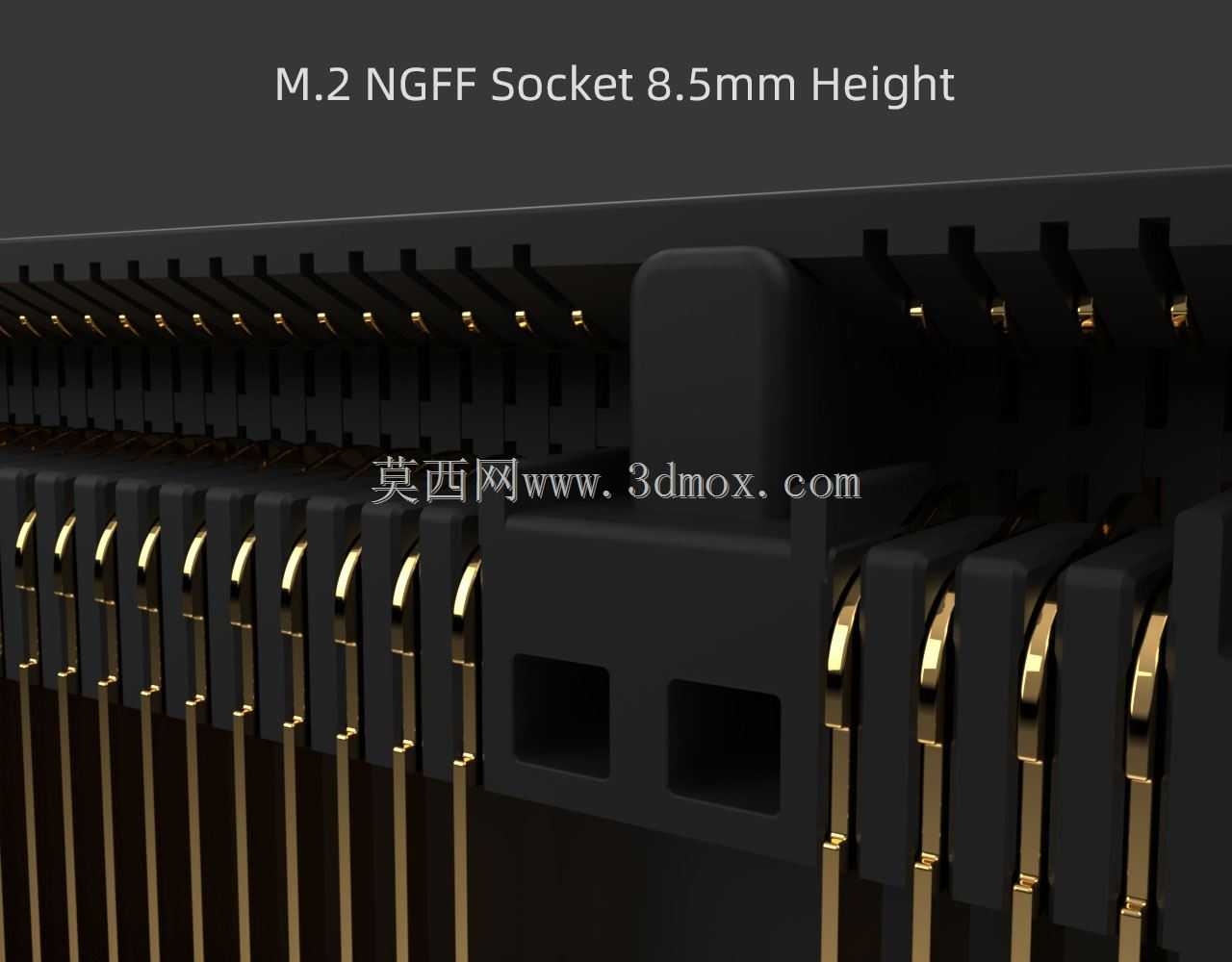

　　建模过程中首先还原的是连接器底部的SMT表贴焊脚阵列，整排金色接触端子按照NGFF标准的引脚间距排布，每一根弹片的弯折弧度、伸出塑壳底部的贴装长度都完全参照量产连接器的实物尺寸，焊脚末端的共面度公差在三维装配里预留了0.08mm的浮动区间，结构工程师在做板卡DFM校验时，可以直接把插座模型导入PCB装配环境，检查焊盘与端子的对位关系，提前规避回流焊过程中出现连锡、虚焊的风险。插座两端的定位固定脚做了沉板插孔结构，插入PCB对应的定位孔后可以在波峰焊或者回流焊过程中牢牢限制连接器的横向位移，避免贴片时器件偏移导致的批量不良。

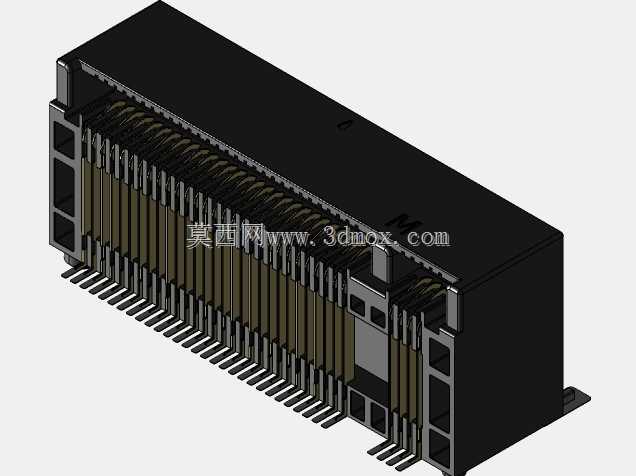

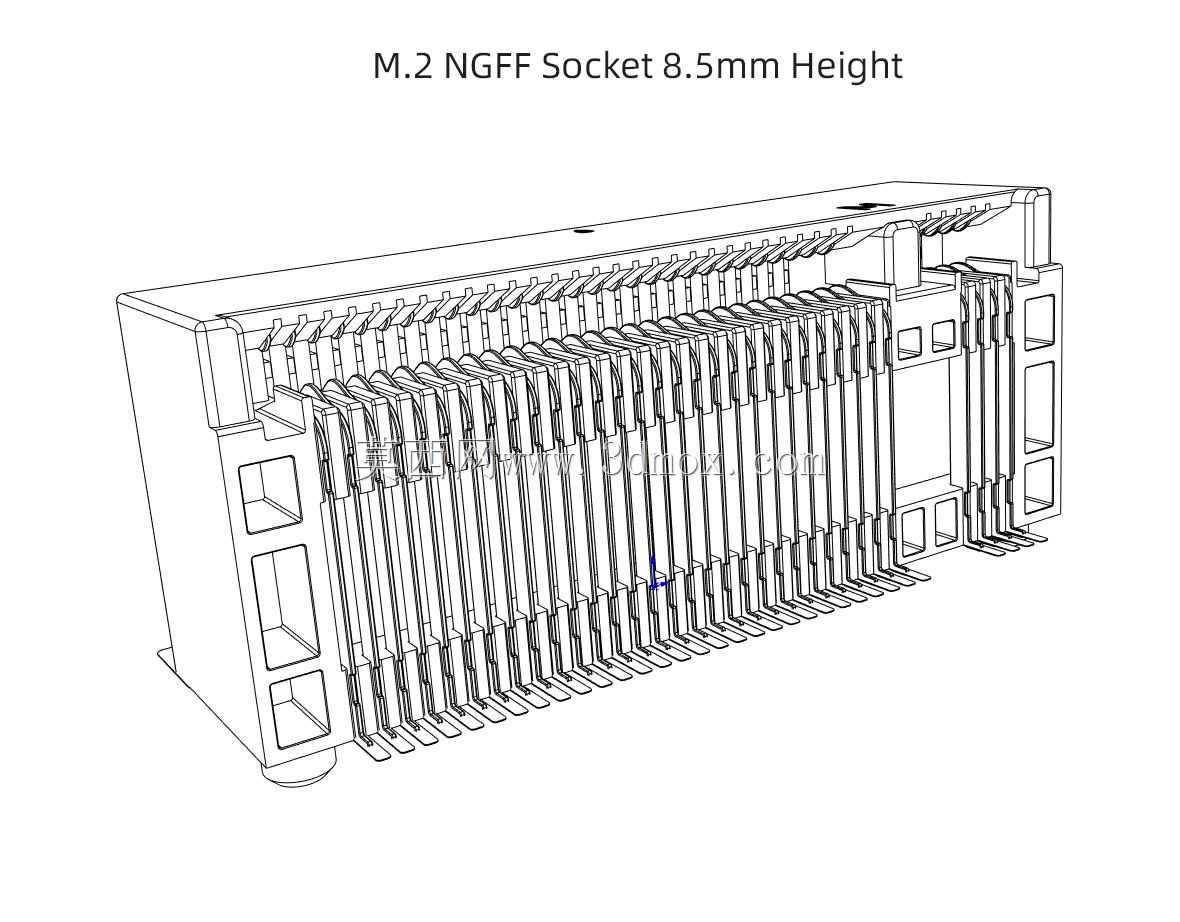

　　塑壳主体采用耐高温绝缘塑胶材质，模型完整还原了内部的端子分隔槽，每一个接触弹片都被独立的塑胶隔仓分开，相邻高速信号引脚之间的隔筋厚度严格参照量产规格，既可以避免相邻差分信号之间出现串扰，也能在模块反复插拔的过程中防止弹片侧向变形、互相触碰造成短路。插座前端的插拔导向口做了大角度倒角处理，M.2模块以斜插角度装入时，倒角面可以自动校正模块的插入位置，就算人工装配时存在轻微角度偏差，金手指也能顺利滑入弹片接触区，不会出现顶弯端子的问题。插座尾部的卡扣限位结构还原了防退卡扣，模块完全插入后卡扣会卡入模块侧边的定位缺口，在设备运输、长期震动的工况下不会出现模块松脱、接触中断的故障。

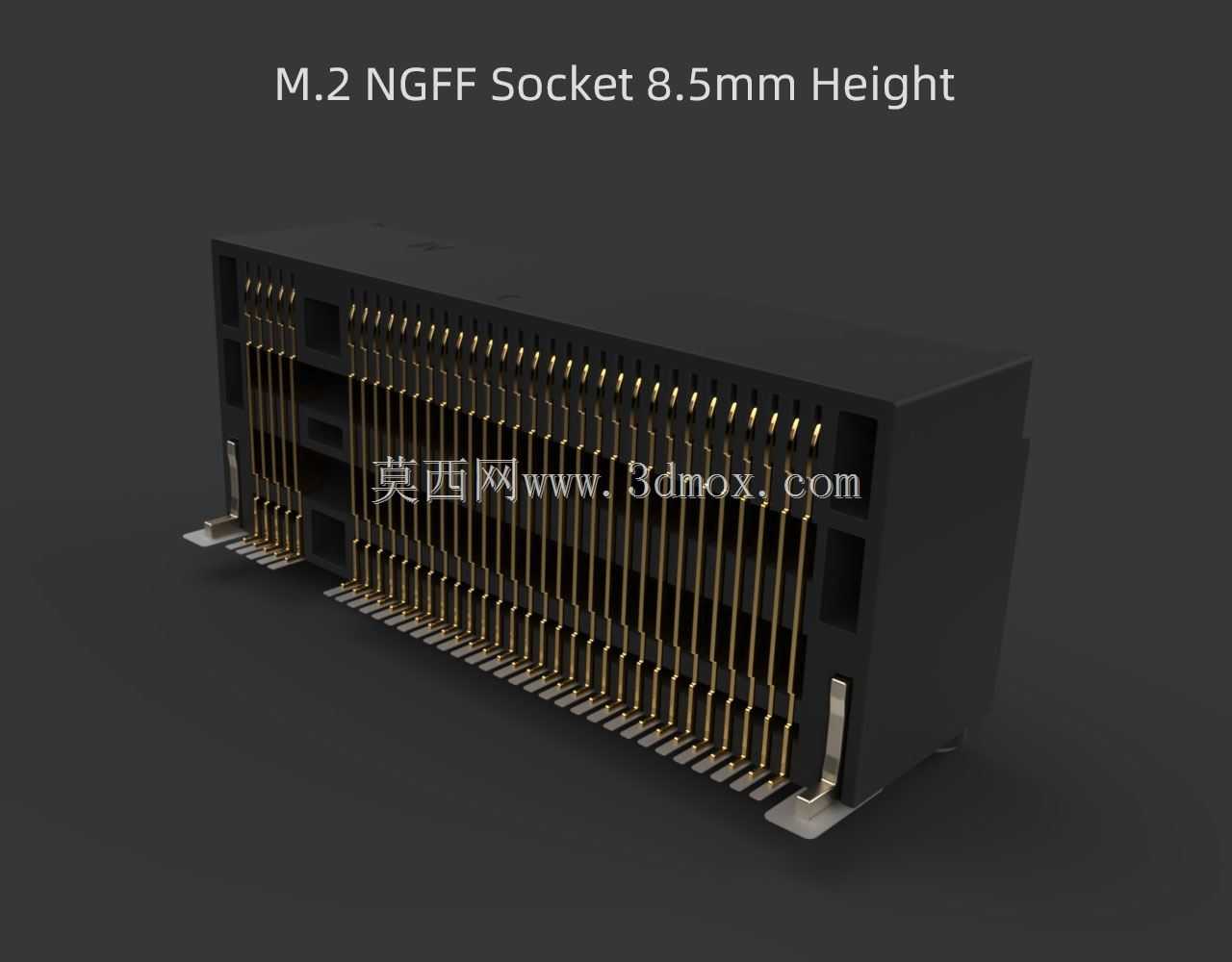

　　从安装边界来看，这款插座的横向长度覆盖标准M.2 2230/2242/2260/2280全规格模块的接口端宽度，板卡布局时只需要在插座外侧预留出对应长度模块的延伸空间，以及尾部固定螺柱的安装位即可，插座本体在PCB上占用的宽度方向尺寸远小于模块本身，不会额外挤占板卡边缘的IO接口布局空间。模型同时还原了连接器两侧的固定柱凸台，凸台底部的支撑面完全贴合PCB板面，当操作人员向下按压模块完成锁附时，按压力可以通过塑壳凸台直接传递到PCB板体，不会让所有外力都集中在纤细的信号焊脚上，大幅提升连接器的机械使用寿命。

　　针对高速信号传输的需求，接触弹片的镀金层结构在模型里通过端子的材质分区做了区分，弹片接触区域的高平整度接触面可以保证和金手指的贴合压力均匀，每一个端子的正向接触力都设计在0.5N到1.2N的合理区间，既可以保证低接触电阻，满足PCIe、SATA、USB3.x高速信号的传输要求，也不会因为插拔力过大导致用户安装模块时需要用力弯折模块，降低装配难度。在工业设备的实际应用里，这款插座可以承载WiFi无线网卡、5G通讯模块、NVMe固态硬盘、AI加速卡等多种M.2标准设备，8.5mm的高度也刚好匹配常见的M.2散热片安装厚度，模块贴装散热片之后不会和机箱内部的其他结构件产生干涉，结构设计师在做整机堆叠校验时，可以直接调用该模型完成全装配间隙检查，不需要自行测绘连接器尺寸，有效缩短硬件开发阶段的结构验证周期。
