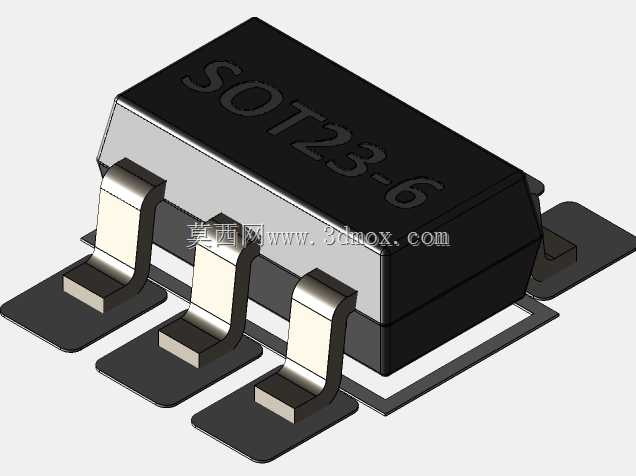

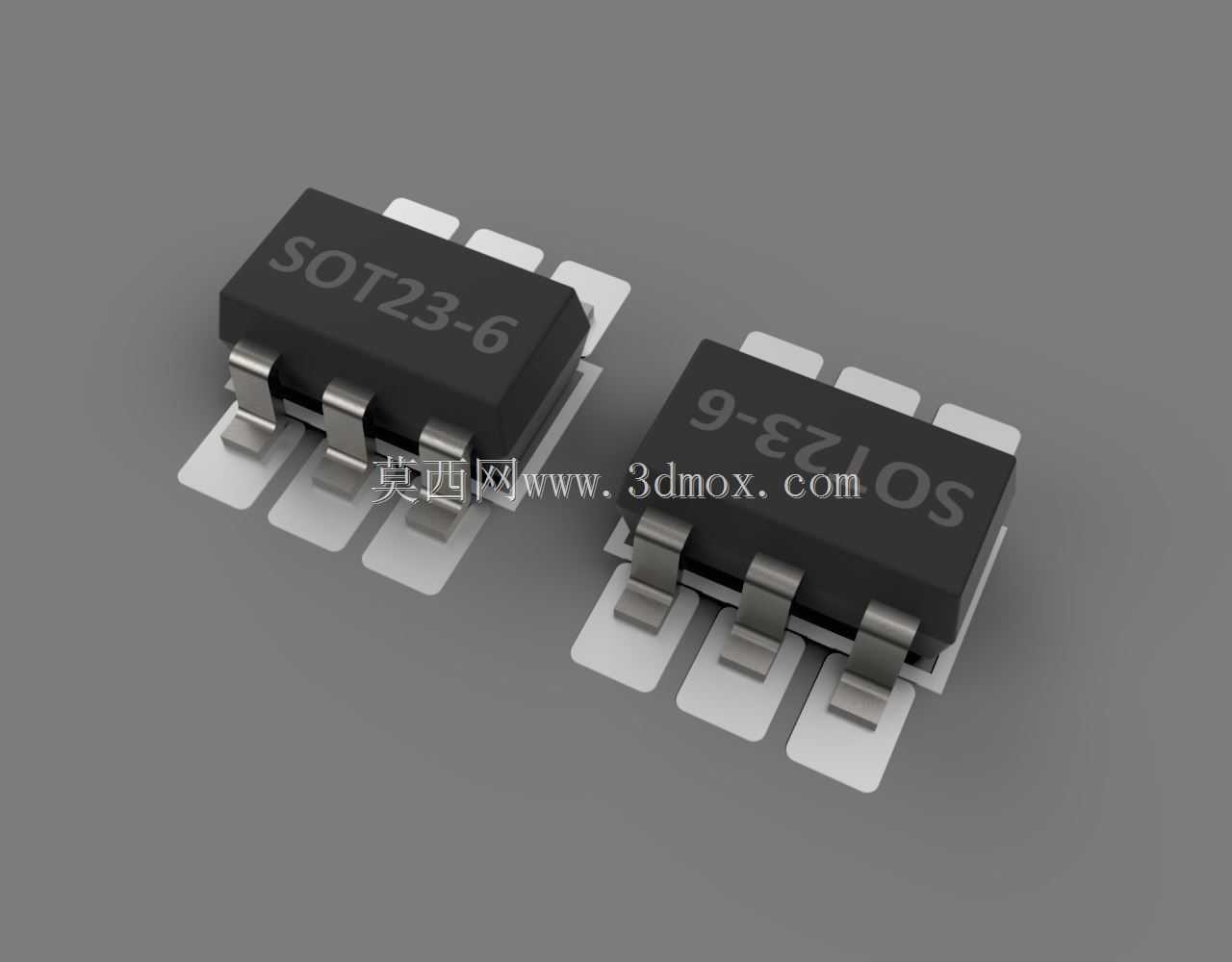

SOT23-6六脚贴片半导体封装结构

　　SOT23-6是小外形晶体管封装家族里应用极广的六引脚表面贴装规格，在电源管理、信号切换、接口防护、便携通讯终端以及各类控制板卡上几乎随处可见。做这块三维结构时，最先要厘清的不是塑封本体的外观，而是六个鸥翼引脚在PCB焊盘上的落点关系——引脚从塑封体两侧伸出，每侧三只，经过外张、弯折、贴平三段成型，最终足部平贴焊盘，这一形态直接决定了回流焊时锡膏的爬升与焊点可靠性。建模过程中把引脚的折弯圆角、足部共面度、引脚间距公差都按实物装配逻辑还原，避免出现引脚悬空或相邻焊盘桥连的隐患。

　　从整机布局角度看，这类封装占用板面极小，本体宽度通常在2.9毫米上下，长度约2.9毫米，塑封体高度控制在1.1毫米左右，属于典型的薄型小尺寸器件。引脚中心距约0.95毫米，两侧引脚外沿之间的跨度配合标准焊盘图形设计，贴片时吸嘴取料面为塑封体顶部平整区域，供料编带腔内本体与引脚的间隙也要在结构核对时一并考虑，否则高速贴装会出现翻面或卡料。

　　实际电路里，SOT23-6常用来承载双路三极管、负载开关、LDO稳压器、复位监控、MOSFET驱动以及ESD防护阵列等功能。相比三引脚的SOT23，六脚版本在同体积下多出一倍信号通道，适合空间紧张却需要多路控制的场合：蓝牙耳机主板、智能电表采样前端、车载小控制模块、工业传感器变送板都会用到它。结构工程师在堆叠时需要注意，器件底部与PCB之间并非完全贴死，鸥翼成型后塑封体底面与板面留有微小间隙，这一间隙是焊剂挥发和清洗液流动的通道，灌封或涂覆场景下要预判胶体渗入后的应力影响。

　　建模思路上，先以引脚leadframe为骨架展开。引线框架本身是冲压铜合金带，塑封后切断连筋，再逐脚折弯成型，因此六个引脚的相对位置由框架精度保证，三维里把每只脚拆成伸出段、弯曲段、水平贴装段三段曲面，折弯处保留圆角而非直角，既符合冲压折弯的工艺真实感，也便于后续做热变形或焊点应力分析时网格划分。塑封体采用环氧树脂模塑料，表面哑光，顶部印有器件标识与定位点，Pin1一侧通常有倒角或圆点标记，这个细节在装配防呆和AOI光学检测里非常关键，模型中予以保留。

　　安装边界方面，焊盘图形推荐按器件数据手册的推荐land pattern绘制：足部焊盘略宽于引脚，外侧留出适当延长段形成焊点脚趾，内侧控制延伸量防止锡量过大连锡。器件外围建议保留0.5毫米以上的禁布与返修空间，热风枪返修时热量集中在塑封体，邻近的陶瓷电容或塑料接插件若距离过近容易受波及。波峰焊一般不适用于此类表器件，回流焊温度曲线要保证峰值温度不超过塑封体防潮等级允许值，湿敏器件开封后需按规定时间内上线。

　　热的角度，SOT23-6的散热主要依靠引脚铜框架向焊盘传导，功耗较大的电源类芯片会把其中一个引脚设计为散热漏极，对应PCB焊盘加大铜箔并打过孔连到内层地平面，三维结构核对时可以同步检查该散热焊盘与相邻信号脚的电气间隙。整机振动工况下，鸥翼引脚本身具备一定柔性，能吸收板级弯曲应力，这也是小引脚封装在汽车电子中被长期沿用的原因之一；但布局时仍应避免把器件放在PCB拼板V-CUT切割线正上方或螺丝固定点附近，减少分板与锁附时的机械应力直接作用于焊点。

　　整体来看，这套封装结构把塑封本体、六只成型引脚、定位标记、贴装间隙与焊盘配合关系完整呈现，既可用于板卡堆叠干涉检查、贴片工装与吸嘴选型核对，也能作为焊接教学、焊点可靠性分析以及电子元器件外观库的基础参照，帮助结构与硬件工程师在紧凑的通讯与控制设备中把小封装器件的装配边界一次理清。
