LQFP48贴片集成电路封装三维结构

　　LQFP48属于薄型四方扁平封装，在消费电子、通信终端、工业控制板卡和嵌入式模块中使用频率很高。这类器件通常承担微控制器、接口转换、信号采集、电源管理或逻辑驱动等功能，依靠四周引出的鸥翼形引脚与PCB焊盘形成可靠的电气连接。建模时需要把封装本体、引脚排布、焊接间隙和板级占用空间同时表达清楚，否则在结构堆叠、干涉检查和工装设计阶段容易出现误判。

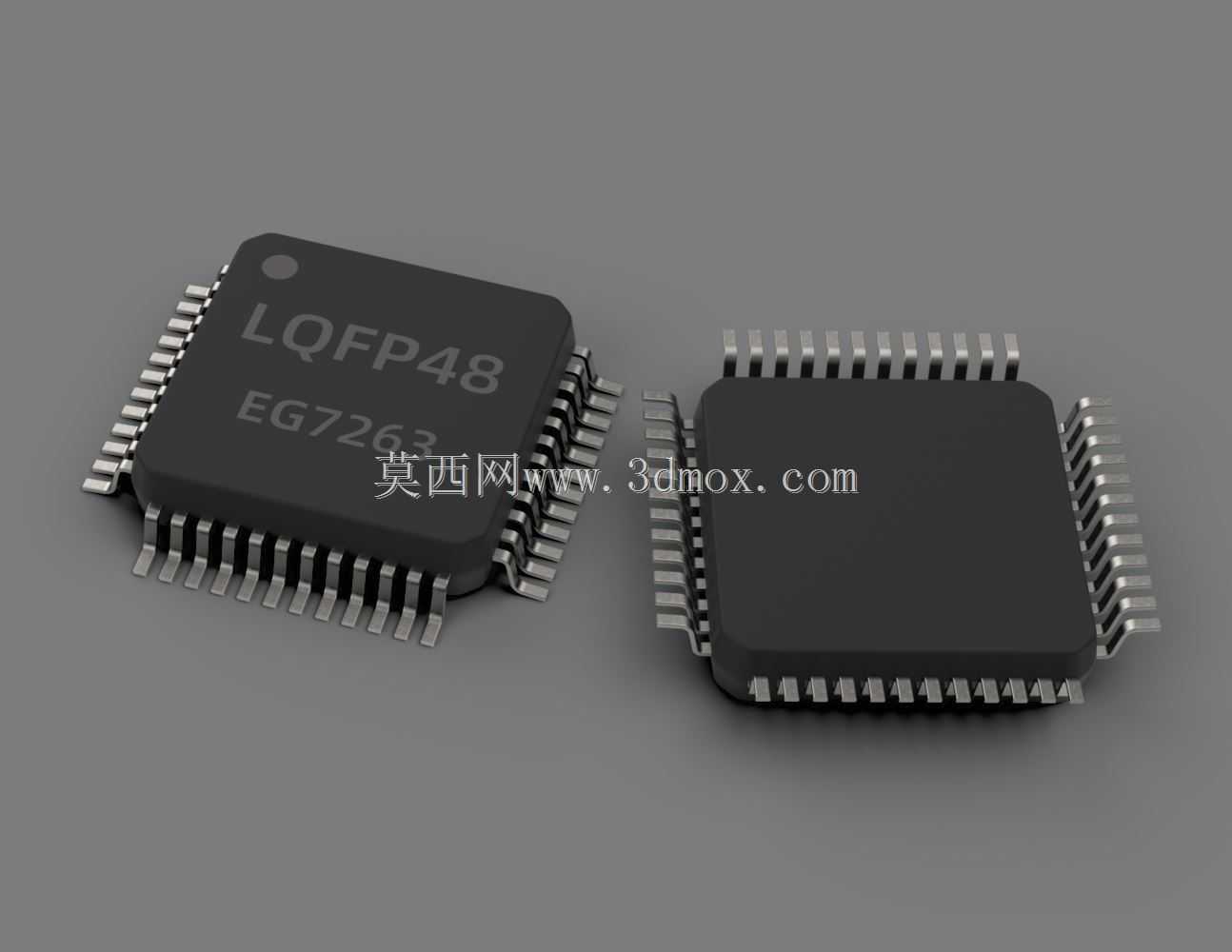

　　从板级布局角度看，LQFP48的四个边均布置引脚，引脚间距小，封装轮廓接近正方形。模型将本体尺寸控制在7mm×7mm量级，厚度方向保留塑封体顶面、底部悬空区和引脚成型高度，能够反映SMT回流焊接时的真实装配关系。引脚并非简单薄片，其末端包含向外展开的贴装段、弯折过渡段和与塑封体连接的根部段；这些细节在三维结构中必须连续表达，因为焊盘宽度、钢网开口、返修热风范围和探针测试位置都与引脚形态直接相关。

　　实际设备中，该封装常见于主控板、通信模块、采集板和驱动板。设计人员在整机布局时，不仅要关注芯片本体所占面积，还要在四周预留焊盘、走线、丝印、检测点和返修操作空间。若芯片靠近连接器、屏蔽罩、壳体筋位或散热片，封装四角和引脚外伸边界容易形成干涉；因此三维模型需要准确给出本体最大外廓、引脚最外侧边界以及底部离板高度，便于在装配阶段判断壳体间隙、灌胶覆盖范围和局部散热路径。

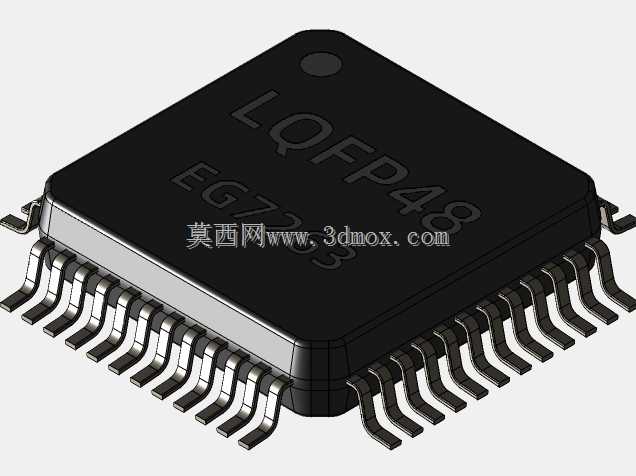

　　建模思路上，可先以塑封体为核心建立方形主体，再按四边对称关系建立单组引脚截面，通过阵列、镜像和局部调整完成48个引脚的排布。引脚材料薄、数量多、折弯一致性强，建模时应保证相邻引脚间距均匀，末端贴装面处于同一平面，避免在导出装配后出现引脚悬空或穿板。封装顶面可保留标识区域的平面特征，用于体现激光标刻位置；底面则需要体现塑封体与PCB之间的空隙，这一区域影响清洗、助焊剂残留、底部填充和视觉检测。

　　在SMT产线应用中，该模型可用于焊盘匹配、吸嘴取件姿态确认、印刷钢网评审和贴片程序校核。LQFP器件通常由贴片机吸嘴从料带或托盘拾取，吸嘴作用点应落在封装顶面稳定区域，避开边缘和标记凹点。回流过程中，引脚受热后与焊膏共同形成焊点，模型若能保留引脚末端平面与弯折高度，就可以帮助工艺人员判断焊点润湿长度、侧面出锡空间以及相邻引脚桥连风险。

　　对于结构工程师而言，该封装的价值不只在外观，而在于它提供了电子元件与机械壳体之间的边界数据。设备小型化时，芯片上方可能面对屏蔽罩、导热垫或上壳内壁，下方则受PCB厚度、布线层和焊盘约束。准确的三维外形可以在设计早期发现高度冲突，也能为散热垫压缩量、屏蔽罩开盖距离、三防漆涂刷范围和返修工位预留提供依据。通信类产品中板卡密度较高，LQFP48常与电阻、电容、连接器和晶振等器件密集布置，清晰的封装模型有助于在虚拟装配中同步完成电气布局与机械空间校核。

　　整体结构表达应突出贴片封装的工程属性：方形塑封体提供芯片保护和外部轮廓，四周鸥翼引脚承担焊接与信号传输，规整的引脚阵列适配自动化贴装，紧凑的7mm×7mm本体满足高密度板卡需求。围绕这些特征建立的三维结构，既能用于产品设计阶段的空间校核，也能作为SMT工艺评审、教学演示和电子装联训练的直观参考。
