LQFP32贴片集成电路封装三维数模

项目分类:6s 发布时间:2022-07-14 ID:680163
  • LQFP32贴片集成电路封装三维数模
  • LQFP32贴片集成电路封装三维数模

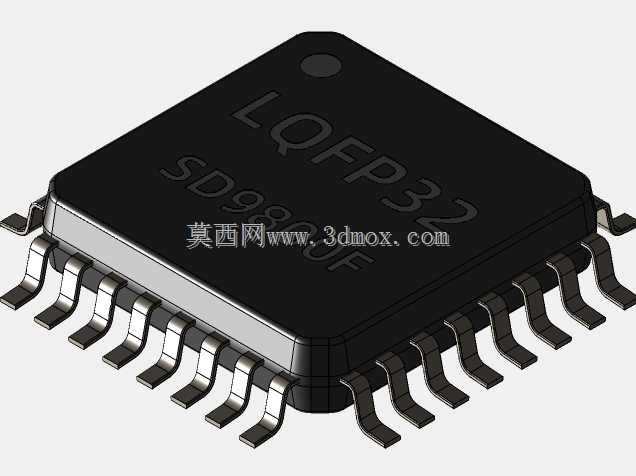

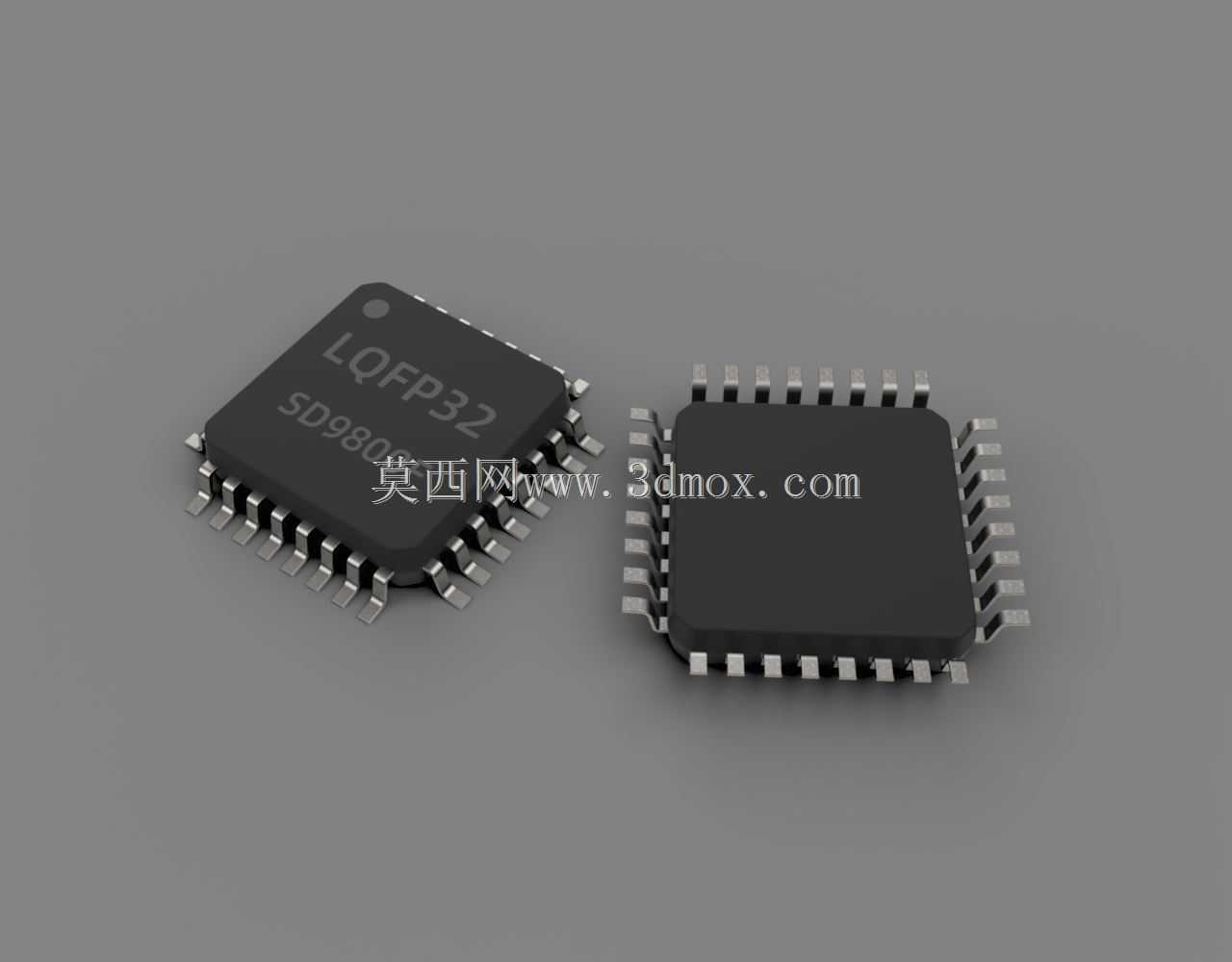

  在消费电子、工业控制板卡以及通讯终端的PCB布局阶段,LQFP32这类方形扁平贴片封装是结构工程师与硬件工程师频繁打交道的元件。这套三维数模还原的正是32引脚表面贴装集成电路的真实外形,黑色塑封本体呈正方形,四周均匀分布鸥翼形引脚,引脚从封装侧面引出后向下弯折,末端平贴焊盘,是典型的SMT回流焊装配形态。建模时本体顶面保留了平整的塑封质感与一角的定位标记圆点,该圆点对应引脚1的方位,在贴片生产中供视觉系统识别元件朝向,避免反向贴装造成整板报废。引脚间距按标准LQFP节距排布,32个引脚分四边各8脚,弯折弧度、脚跟与脚尖的过渡都做了写实处理,这部分细节直接决定了钢网开口与焊盘设计的合理性。从设备用途看,这类封装广泛用于微控制器、

  逻辑芯片、驱动IC与接口电路,在主板上承担信号处理与控制功能,板级空间紧凑时其7毫米见方的本体占用面积相对DIP直插封装大幅缩小,高度也控制在低矮贴片范围内,适合薄型化产品。做结构干涉检查时,本体顶面到PCB板面的总高度、引脚外伸的最大轮廓、本体边缘到引脚尖端的悬伸距离都是必须锁定的安装边界;散热设计上塑封本体底部若带裸露散热焊盘,还需在PCB对应位置预留铜皮与过孔,数模中本体与引脚的相对位置能帮助核对壳体内壁间隙、导热垫厚度以及 neighboring 元件的安全距离。布局布线阶段,工程师常把该数模导入装配体,与连接器、屏蔽罩、外壳立柱做碰撞校核,鸥翼引脚的柔性成形也允许焊接时少量应力释放,数模如实呈现了引脚从塑封体伸出的水平段、

  下弯圆弧与贴板段,便于评估焊盘长度是否同时满足脚跟润湿与脚尖对准。整机跌落或温循工况下,引脚弯折区是热应力与机械应力集中处,准确的外形数模能辅助判断塑封体边角与焊点的相对位置,避免外壳压到元件顶面或加强筋顶到引脚。对于做贴片机吸嘴选型、飞达供料以及视觉算法训练的团队,封装顶面轮廓、定位点与引脚阵列的几何特征同样有参考价值;吸嘴吸取区域需避开标记点并落在本体平整顶面,数模给出的本体平面范围可直接用于吸取路径规划。整体建模以塑封本体为核心,引脚按阵列规律排布并保留左右对称关系,倒角与圆角贴近实际注塑封装的脱模特征,没有过度夸张的棱角,呈现出量产元件应有的工程质感。
