SOT523贴片封装电子元件三维结构

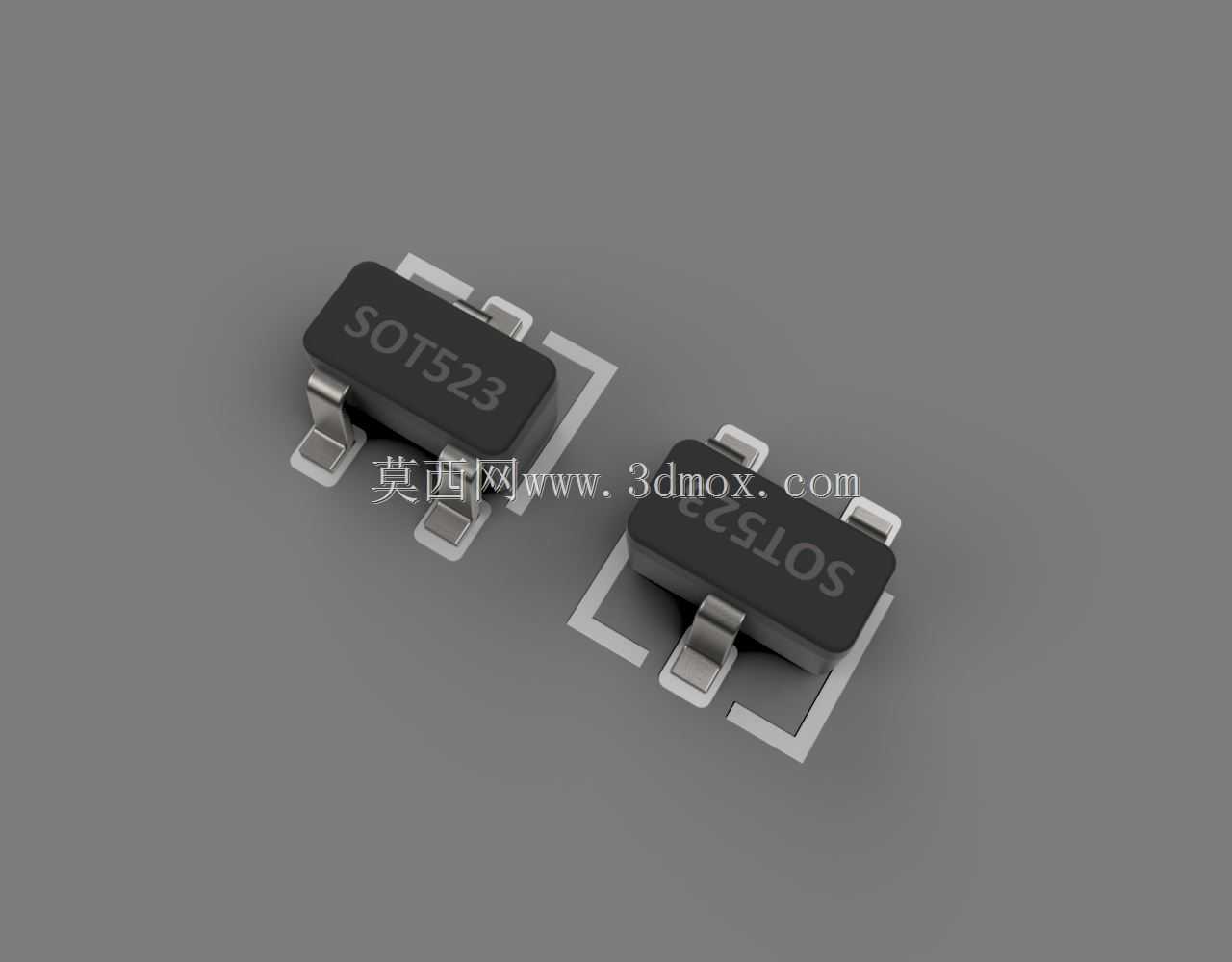

　　在消费电子、通信终端、电源管理板卡和小型化控制模块的PCB布局工作中，SOT523这类小外形贴片晶体管封装属于高密度板卡上极为常见的分立器件承载形式。建模时首先要面对的不是外观像不像，而是封装本体、引脚成形、焊盘投影与贴装高度之间的干涉关系：塑封主体采用低矮矩形腔体，边角做轻微脱模圆角，表面印字区域保持平整，便于在整机BOM核对和装配视觉检测中识别器件位号。本体厚度控制在板卡堆叠允许的低矮区间，顶面不会与邻近屏蔽罩、连接器或外壳筋位发生顶碰，这也是便携设备主板结构评审时经常反复核对的边界。

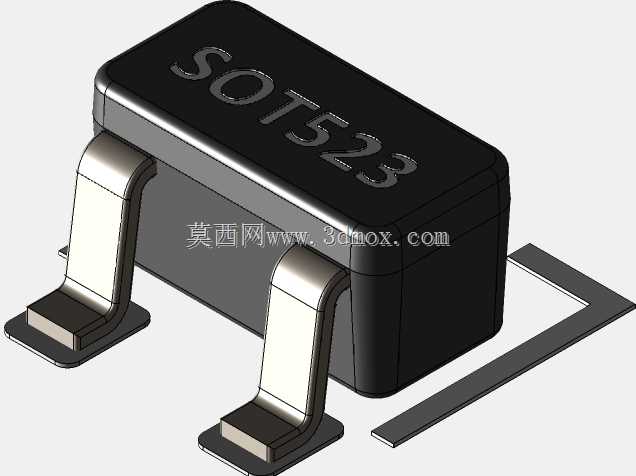

　　引脚部分是该类封装建模的重点。三只鸥翼式金属端子从塑封体两侧伸出，其中一侧布置单脚、另一侧布置双脚，端子先沿封装侧面水平引出，再经向下弯折形成贴装段，最终末端平贴于PCB焊盘。建模时需要把引脚宽度、引脚间距、伸出长度、弯折圆角和共面度关系表达清楚：弯折半径不能随意放大，否则会改变端子落点；贴装段底面必须处于同一基准平面，否则回流焊后容易出现虚焊或立碑。金属端子表面保留镀锡层的哑光质感，与黑色环氧塑封体形成明确材质区分，在装配剖面或爆炸视图中能够直观分辨绝缘本体与导电通路。

　　从实际用途看，该封装常用于小信号三极管、MOS管、二极管阵列或电源管理辅助器件，承担信号切换、负载开关、电压钳位、反接保护等功能。虽然器件内部芯片不在机械结构模型中展开，但外部封装尺寸直接决定吸盘取料位置、飞达供料姿态和视觉识别框。模型将本体对称中心、引脚外露区域和底部悬空高度建出后，工艺工程师可以在贴片程序中提前设定吸嘴直径、取料高度和贴装压力，避免吸嘴压到引脚边缘或因本体过小导致拾取偏移。

　　布局校核时，SOT523周围需要预留合理的工艺空间。焊盘外侧要留给钢网开窗和锡膏熔融后的润湿区域，器件两端不宜紧贴高大电容、电感或连接器金属壳；若板卡需要经过波峰焊或选择焊，邻近器件的高度差还会影响挡锡治具的压接位置。模型把封装最大外轮廓、引脚最外端和本体最高点都作为可测量几何，结构工程师在干涉检查中可以直接读取安全间隙，而不是依赖二维封装库的粗略符号。

　　散热与可靠性也是封装外形设计不能回避的问题。小功率SOT器件主要通过引脚将芯片热量传导至PCB铜箔，因此贴装段与焊盘的接触面积、引脚铜皮延伸宽度都会影响温升。三维模型中端子与塑封体的嵌合位置保持真实搭接关系，能够用于说明热量从内部芯片经金属框架到焊盘的路径；在热仿真前处理时，也可依据该外形划分塑封料、金属端子和焊锡层，减少后续简化建模的误差。

　　建模过程中，塑封体侧壁与引脚出口处的过渡采用细微台阶而非简单直角，这反映了模具型腔与引线框架配合的实际状态。引脚根部被环氧包裹的区域不外露，外露段则保持连续弯折，既保证模型外观接近实物，也避免在装配动画中出现引脚穿模。底部中央的悬空间隙按照贴装后焊锡厚度和器件离板高度构建，能够表现回流焊时锡膏熔化、端子下沉并自对齐的过程。

　　对于整机结构设计人员，该模型的价值还体现在外壳与主板间距评估上。SOT523本体很矮，但在密集板卡上仍可能与绝缘片、导电泡棉、屏蔽夹折弯脚发生接触。通过把器件放到PCB装配坐标中，可以沿Z向检查壳体内壁、灌胶区域和测试探针的运动路径；在维修工位，也能判断烙铁头或热风枪喷嘴是否有足够操作空间，不会烘烤到周边塑料件。

　　整体几何以真实贴片封装逻辑为核心：黑色塑封体提供绝缘保护与芯片承载，金属鸥翼引脚实现电气连接和机械固定，低矮外形服务于自动化贴装与高密度布线。模型没有加入夸张倒角或装饰特征，而是把引脚共面、焊盘对应、本体边界和离板间隙这些工程要素放在首位，能够直接用于PCB机械库校验、贴装工艺演示、设备结构干涉检查以及电子装配教学。
