SOT323贴片半导体封装三维结构

　　SOT323属于小外形表面贴装半导体封装，常用于三极管、二极管、MOS管、稳压电路及小型信号开关器件的三维结构设计与PCB装配校核。该类封装在通讯终端、消费电子、控制板卡、电源管理模块和高密度互连板中较为常见，设计重点不只是还原黑色塑封本体，更要把引脚成形、焊点占位、器件间距、拾取面和贴装干涉关系表达清楚。

　　从板级应用看，SOT323器件通常承担小电流信号切换、负载开关、电平转换、反接保护、稳压或简单放大等功能。它的体积小于传统SOT-23器件，适合布置在手机周边模块、无线通信模组、传感器接口板、便携设备主板以及空间受限的控制单元中。实际布局时，封装两侧引脚需要与焊盘一一对应，焊盘外伸长度、引脚间距和阻焊开口会直接影响回流焊后的焊点润湿与立碑风险，因此三维模型中保留引脚折弯、端部平面和塑封体底部间隙，能够帮助结构工程师在整机堆叠阶段提前发现贴装高度不足、外壳压迫或邻近元件碰撞等问题。

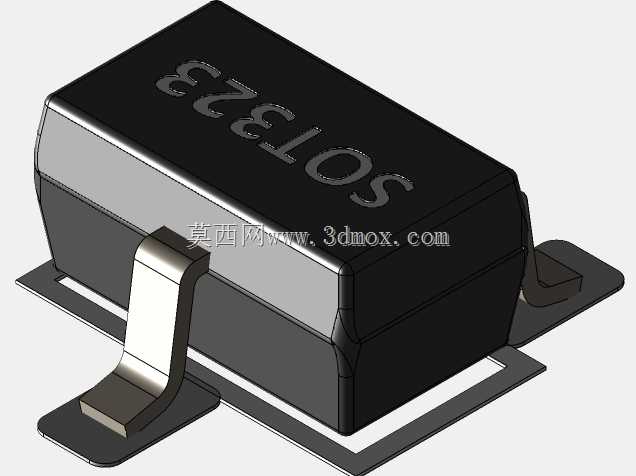

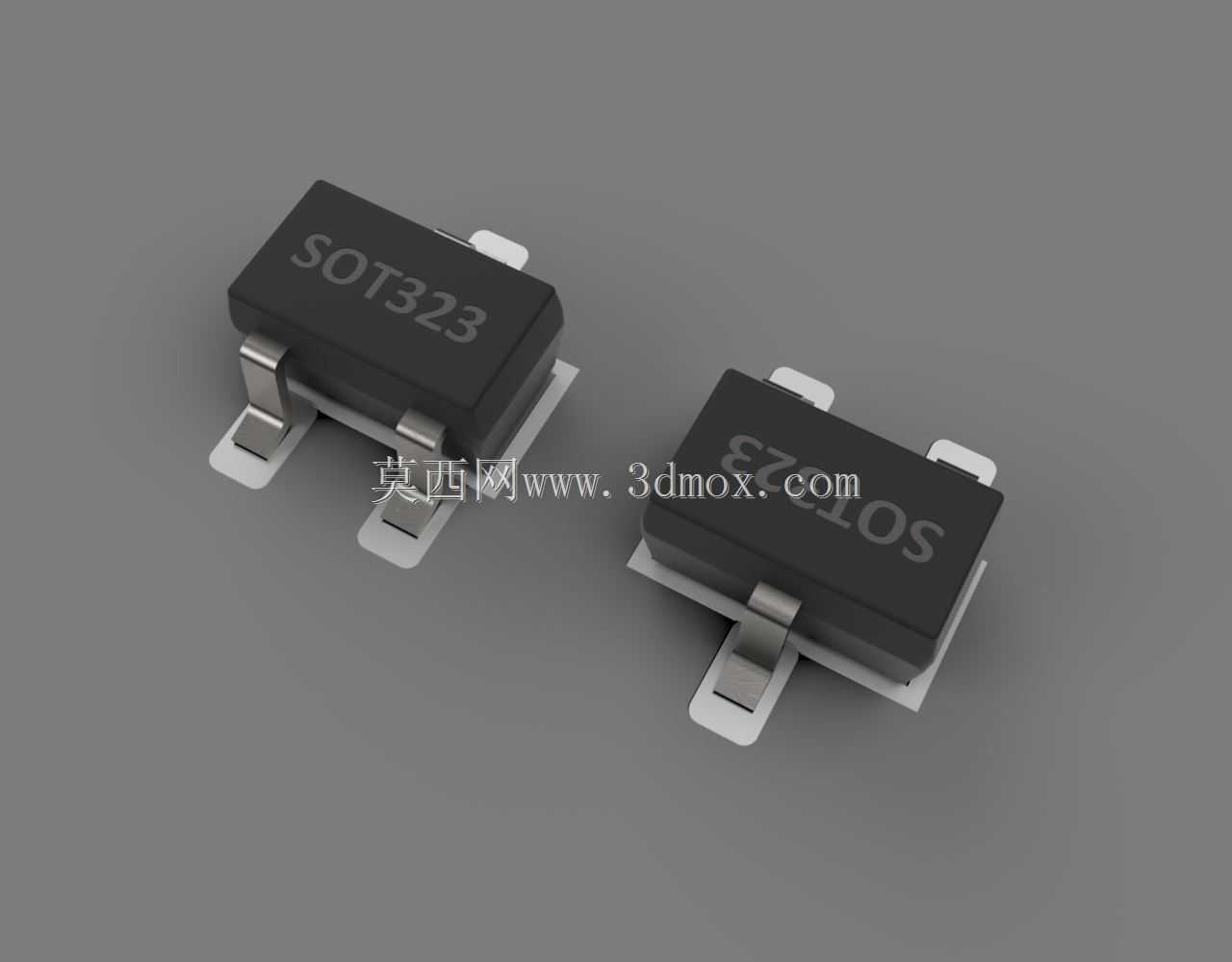

　　外形结构上，模型由黑色模塑封体、金属引线框架和外露焊接端组成。塑封体顶部为平整拾取面，适合吸嘴在SMT产线中取放；侧面保留封装标识区域，可用于丝印方向识别。引脚从封装两侧伸出，经过外弯、下弯和脚部展平后形成贴装接触面，其中较长引脚或特定位置引脚可作为极性识别依据。建模时需要控制塑封体长宽高、引脚中心距、引脚宽度、脚部厚度、共面高度以及本体底面到PCB表面的悬空距离，这些边界决定了器件能否进入钢网、焊盘和贴片坐标构成的装配链路。

　　安装边界方面，SOT323并非依靠插件孔固定，而是通过焊膏熔化后在金属引脚上形成焊点来实现电气连接与机械固定。PCB布局应在器件周围保留必要的返修热风空间，避免高大电容、屏蔽罩或连接器侧壁紧贴塑封体；在拼板和波峰焊或回流焊传送方向上，也应结合两端焊盘热容量差异调整方位，减少两端受热不均造成的偏移。三维装配中可将该封装与周边电阻、电容、IC和屏蔽罩进行干涉检查，重点核对顶部吸嘴空间、侧面引脚可视性、底部清洗间隙以及测试探针可达性。

　　设计思路上，该模型强调真实封装比例和可装配性，而不是单纯制作一个黑色方块。塑封体边角采用轻微倒角，反映模封工艺的实际外观；金属引脚区分光亮折弯区与焊接端面，便于在渲染和工程评审中识别零件层次。引脚与本体之间的相对位置按表面贴装工艺关系建立，底部不与PCB面完全贴合，而是保留焊料填充和清洗所需的微小间隙。对于需要导出到整机设计环境的场景，这种结构能够用于检查封装库占位、散热器距离、壳体壁厚以及自动化贴装吸嘴路径。

　　在通讯类电子产品中，这类微型封装往往数量多、排布密，单个器件尺寸误差经过整板放大后会影响可制造性。通过三维结构核对，可以在开模或投板前确认封装方向、焊盘匹配、丝印极性和元件高度，也能为AOI检测、钢网开口、贴片程序和返修工装提供直观依据。整体来看，SOT323贴片封装结构紧凑，适用于高密度表面贴装电路；准确建模的价值在于把电气符号背后的物理实体、焊接空间和装配限制完整呈现，使结构设计、PCB封装设计和产线工艺人员在同一三维基准上协同判断。
