SOD123封装贴片二极管三维结构

　　SOD123属于小功率表贴半导体器件常用封装，在通信终端、电源管理板、传感器接口、消费电子主板和工业控制板上都很常见。建模时不能只把它看成一个黑色长方体加两片金属端子，真正影响装配和干涉检查的，是封装本体高度、端子伸出长度、焊盘接触区、端部倒角以及塑封体与引线之间的过渡关系。

　　从板级布局角度看，这类器件通常用于整流、续流、保护、反接防护或信号钳位等位置。它体积小，适合高密度贴装，但也正因为尺寸紧凑，结构工程师在做整机堆叠时需要特别关注周围壳体、屏蔽罩、导热垫和连接器的避让关系。若三维模型只表现外观而忽略端子弯折层次，PCB与外壳之间的间隙判断就容易失真，尤其是在薄型设备、插拔模块和紧凑型通信组件中，器件顶部到壳体的安全距离往往只有零点几毫米到一毫米量级。

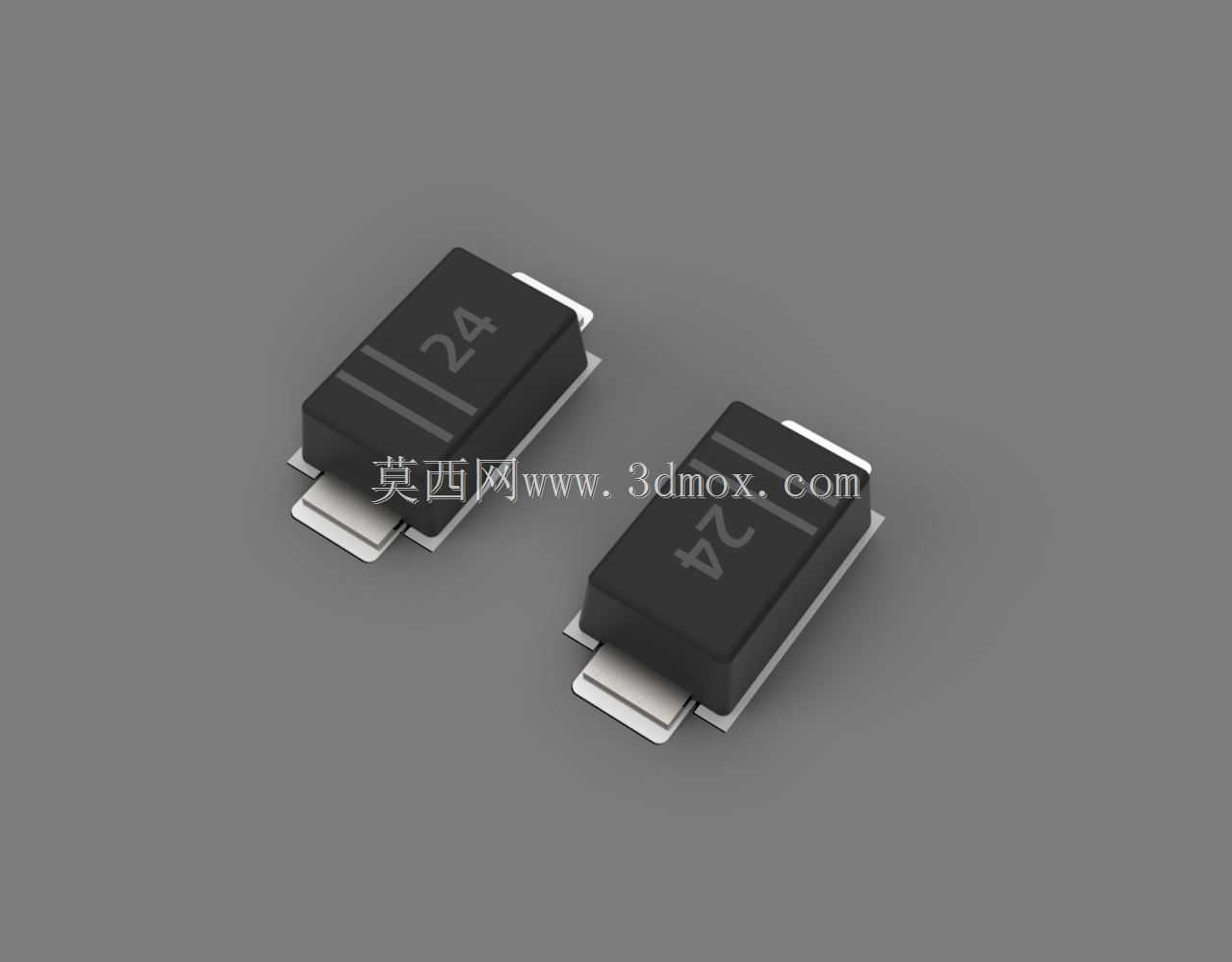

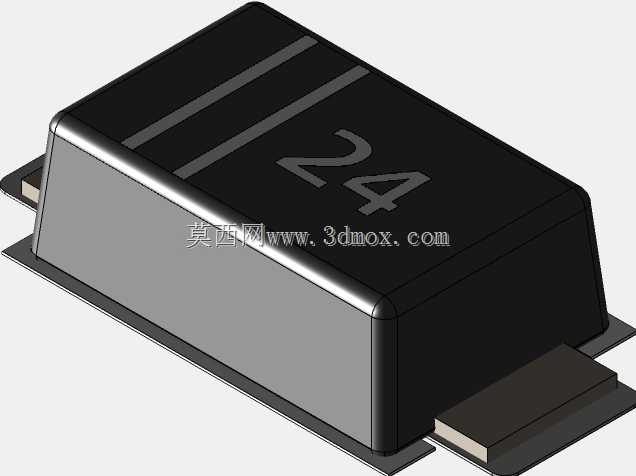

　　该模型的外形以矩形塑封体为主体，两端金属引线沿本体侧向伸出，并在底部形成可与焊盘接触的贴装平面。塑封体表面可保留极性标识区域，用于提示二极管方向；实际建库时，极性标识的位置应与原理图封装和PCB丝印保持一致，否则在装配核对和维修识别时会产生歧义。端子部分需要区分外露焊区、折弯段和被塑封包裹的内部连接段，虽然成品外观只能看到部分金属结构，但在三维表达中把可见层次做清楚，足以支持SMT空间检查。

　　设计这类封装模型时，尺寸边界应围绕焊盘装配来建立。本体长度决定器件在板面上的纵向占位，本体宽度影响两个器件并排放置时的中心距，本体高度则决定上方遮挡件的下限。引线外伸端不能建得过长，否则会与相邻焊盘或测试点产生虚假干涉；也不能过度缩短，否则无法体现回流焊时端子与锡膏区域的搭接关系。底部端子平面应与PCB承托面平行，塑封体底面与板面之间可按实际封装保留轻微间隙，这种细节对整机外观渲染影响不大，但对工艺人员理解焊接状态有帮助。

　　在通信工具类产品中，SOD123器件常靠近接口、电源入口或射频前端附近布置。结构设计时，除了器件本身，还要考虑贴片后的公差链：PCB厚度、焊盘铜厚、锡膏熔融后的塌陷、器件端子共面性以及壳体装配偏差都会叠加。三维模型若用于设备级评审，应把器件最大实体边界作为干涉判断依据，而不是仅按理想中心位置摆放。对于靠近板边的器件，还要注意分板应力和插拔受力方向，避免端子承受额外机械应力。

　　从建模方法上，可先建立塑封体的基础块体，再根据端部拔模和边角圆角进行细节处理；金属端子采用薄片实体弯折成型，分别控制水平贴装面、向上折弯段和与本体侧面衔接的过渡区。标识字符可作为浅浮雕或贴图处理，视觉上满足装配说明即可。模型不需要展开半导体芯片内部结构，因为板级设计关注的是外部封装、安装空间、极性方向和焊接端子，而不是晶圆级构造。

　　在实际选型协同中，结构、硬件和工艺人员关注的重点并不完全相同。硬件工程师关心封装与电路参数、极性和焊盘定义是否匹配；工艺工程师关心吸嘴取料面、端子共面性和回流焊稳定性；结构工程师则关心器件高度、外轮廓、维修空间和与壳体的距离。因此，一个可用的SOD123三维模型应当在外观简洁的同时，把这些工程判断所需的边界表达完整。

　　若将该器件放入自动化贴装场景，还可以配合供料器、吸嘴和PCB拼板进行节拍仿真。模型本体顶面应保持平整，便于体现真空吸嘴拾取过程；两端端子对称关系要清楚，便于检查视觉定位时的封装方向。对于多品种小批量通信设备，封装库的一致性比单个模型的复杂程度更重要，统一的坐标原点、贴装面和方向规则，能够减少后续装配检查中的反复修正。

　　整体来看，SOD123虽然是小型电子元件，但在产品三维设计中承担的是板级空间确认和装配工艺表达的作用。准确还原塑封体、金属端子、极性标识和底部贴装关系，能够让结构评审、PCB布局、壳体避让和SMT工艺检查在同一个数字模型中完成对接，避免后期样机阶段因封装高度、端子位置或方向识别不清带来的返工。
