LQFP44贴片芯片封装三维数模

　　在消费电子、通讯终端、工业控制板卡以及各类嵌入式设备的硬件结构设计中，表面贴装集成电路的封装建模是PCB结构协同、整机堆叠校核环节绕不开的基础工作。这套LQFP44封装数模还原的是边长10mm见方的薄型QFP贴片器件，四边共引出44只鸥翼形引脚，是8位MCU、通用接口芯片、模拟前端、小型驱动IC极为常用的封装形式。做整机结构的工程师在布局阶段，往往需要把芯片本体高度、引脚外伸范围、周边禁布区一并纳入数模，才能在干涉检查时准确判断芯片上方屏蔽罩的离地间隙、旁边电解电容或连接器的排布余量，避免后期打样出现元件顶壳、散热片压碰引脚之类的低级问题。

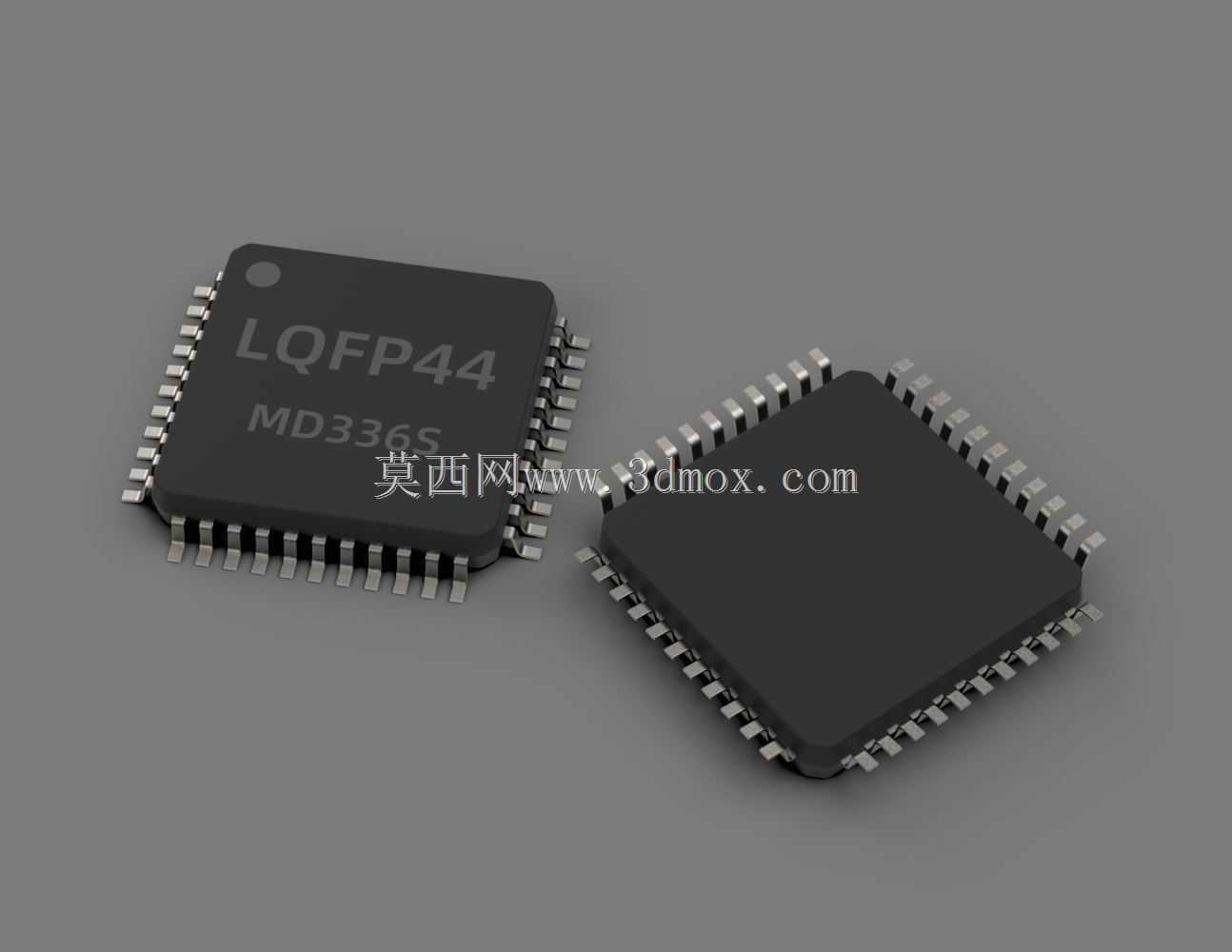

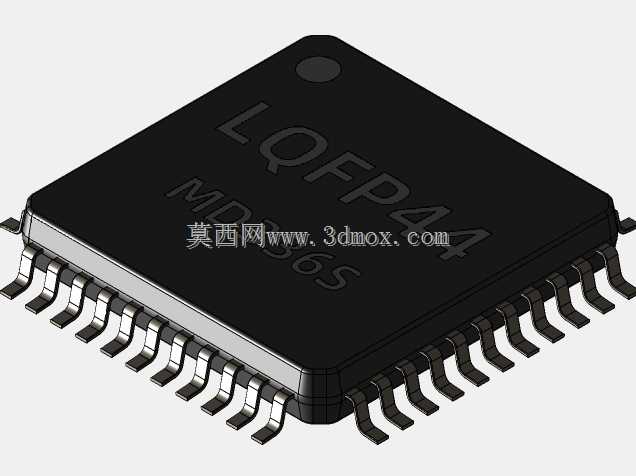

　　从封装本体来看，黑色塑封主体呈正方形，顶面一角设置有圆形定位凹点，用于标识引脚1的方位，这一细节在数模中予以保留，结构工程师在装配体里排布器件时可以直接依据凹点核对丝印方向，不必反复对照二维封装库。本体四边的引脚采用标准鸥翼成型，引脚从塑封侧面水平引出后向下弯折，末端形成贴装焊脚，焊脚外伸宽度、引脚间距严格对应LQFP44的常规规格。建模时引脚与本体分别独立成型，既保留了整器件外观的真实感，也方便在做焊接工艺仿真、焊盘钢网开孔校核时单独提取引脚底面作为贴合参考面。

　　实际选型与结构校核中，这类10x10mm本体的LQFP44器件，安装边界不能只按本体正方形轮廓来留。引脚向外探出后，器件在PCB上的实际占地要大于塑封本体，四周还需预留返修热风枪的操作空间，靠近板边布置时要特别注意焊脚距离分板边的安全距离，防止过炉时板边翘曲导致虚焊。高度方向上，塑封本体厚度属于薄型封装范畴，上方若要加金属屏蔽罩，罩体内壁与芯片顶面之间通常留出零点几毫米的间隙即可；若芯片顶部需要贴导热垫连接外壳散热，则要按塑封顶面的真实平面高度来计算压缩量，鸥翼引脚本身不承受机械压力，整机跌落时的应力主要靠焊脚与PCB焊盘的结合来承担，因此数模中引脚根部的弯折弧度、焊脚平直段长度都按实物比例还原，可用于焊点可靠性的初步评估。

　　设计思路上，这套数模兼顾了外观展示与结构校核两种用途。本体表面的印字区域做了简化平整处理，保留封装标识的视觉特征而不绑定具体芯片型号，意味着同一个模型可以直接复用到所有采用LQFP44封装的不同器件上——无论是通讯模块里的主控MCU，还是电源板上的控制IC，只要封装规格一致，结构工程师无需重复建库，直接调入装配体即可完成占位与干涉检查。引脚采用阵列式排布，四边引脚数量对称，建模逻辑清晰，后续若要派生LQFP32、LQFP64等同系列不同引脚数的封装，只需调整本体边长与每边引脚数量，参数复用非常方便。

　　在SMT产线相关的虚拟验证场景中，该模型也能发挥作用。贴片机吸嘴取料位置对应塑封本体顶面的平整区域，数模顶面无凸起特征，符合编带包装中器件顶面被吸嘴吸取的实际状态；回流焊过程中器件四周引脚外露，热风对流无遮挡，这些空间关系在三维环境中都可以直观确认。对于做ICT测试针床、飞针测试路径规划的工程师，准确的引脚外伸位置和本体高度数据，也能帮助判断测试探针的下针空间是否足够，避免探针撞到塑封侧壁。整机堆叠时，这类贴片IC通常布置在PCB中层区域，远离板边安装孔和高频接插件，数模调入后配合连接器、屏蔽架、外壳筋位一起做间隙检查，能在开模前把元件高度冲突、维修拆装路径遮挡等问题提前暴露出来，减少样机阶段的返工。
