TSSOP20表贴封装芯片三维数模

　　TSSOP20属于薄型小外形表贴集成电路封装，在通讯终端、消费电子、工业控制板卡和电源管理模块中使用频率很高。该类器件通常承担信号调理、接口转换、逻辑控制、驱动放大或电源管理等功能，板级空间紧张时，其窄体、薄型、双侧引脚布局能够在有限PCB面积内提供20个电气连接点。建模时需要把封装本体、鸥翼引脚、引脚间距、端部识别特征以及贴装后的空间关系表达清楚，使结构工程师在堆叠检查、焊盘设计、工装夹具设计和整机干涉评估中能够直接引用。

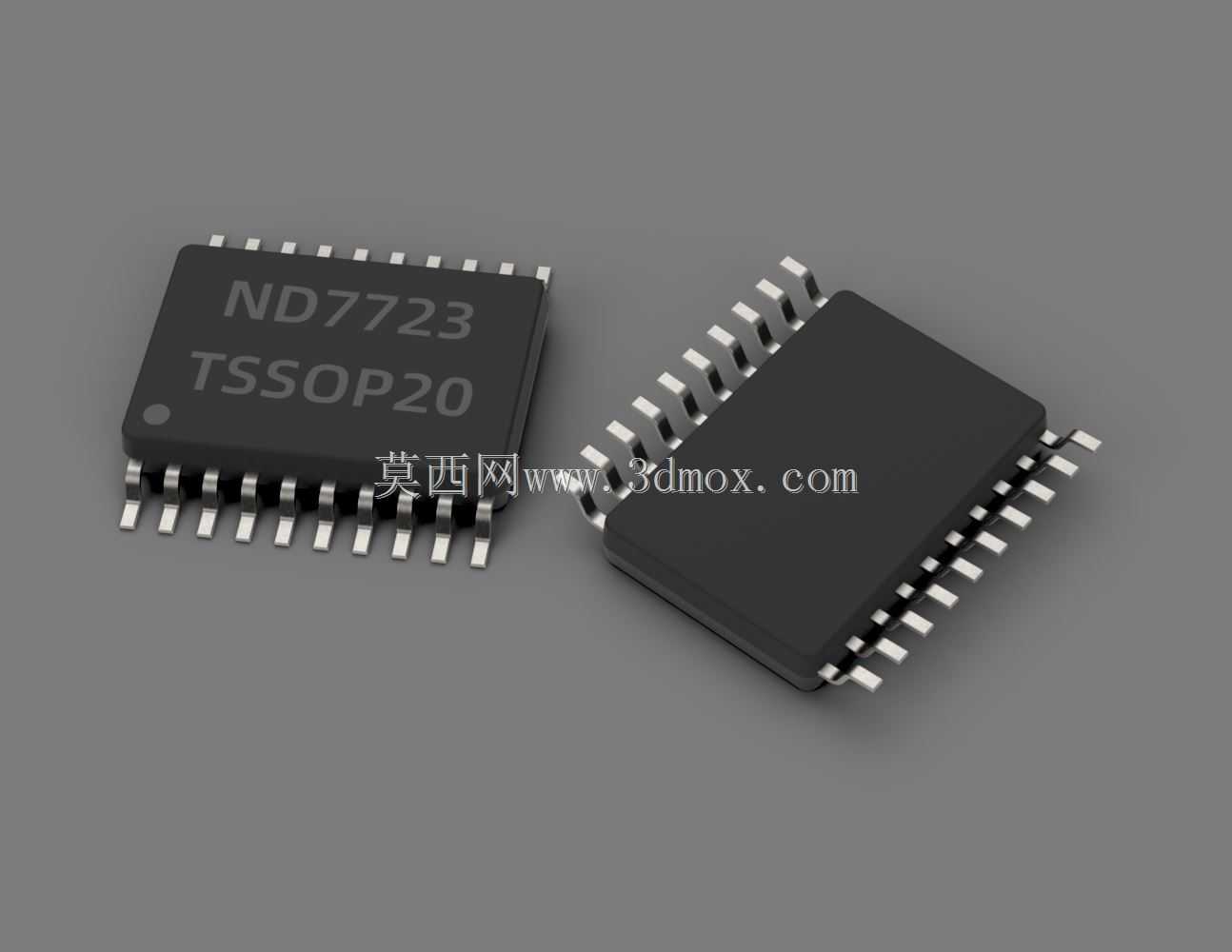

　　从实际装配角度看，TSSOP20的核心约束不在芯片内部电路，而在封装外轮廓与表贴工艺边界。器件本体为黑色矩形塑封体，两侧各伸出10个金属引脚，引脚沿封装长边排列并向外弯折，末端形成可与焊盘贴合的焊接平面。建模过程中，引脚不能只做成简单直片，需要还原肩部过渡、外侧折弯、底部平贴段和端部微小倒角，因为这些细节会影响回流焊时的共面性判断，也会影响视觉识别和吸嘴取件路径。若引脚折弯角度或末端位置偏差过大，后续生成的装配体在干涉检查时会给出错误间隙，工艺人员也无法据此评估钢网开口与焊盘宽度。

　　外形尺寸方面，TSSOP系列相较标准SSOP更薄，本体高度较低，适合薄型终端和高密度模块。模型应保留封装长度、宽度、厚度、引脚中心距、引脚跨距、引脚宽度以及塑封体端部斜角等关键边界。PCB布局时，芯片长轴通常与回流方向保持合理关系，双侧引脚对称布置有助于焊接热变形均衡；在靠近连接器、屏蔽罩或金属外壳的位置，需要重点检查塑封体顶部与壳体之间的安全距离，以及引脚外侧与相邻高器件之间的维修空间。对于需要点胶、底部填充或增加散热铜皮的板卡，还应结合封装底面与PCB之间的微小间隙判断工艺可达性。

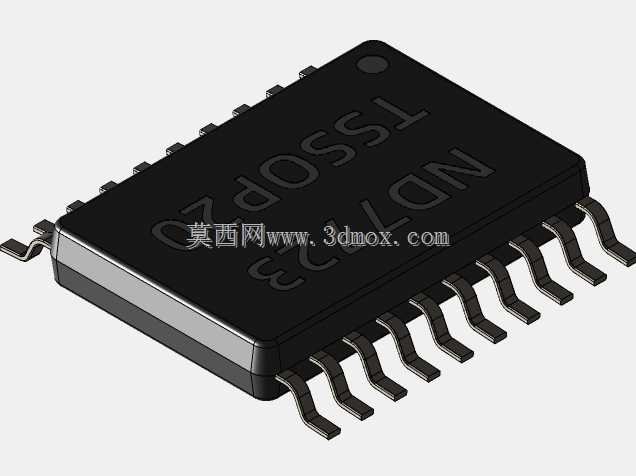

　　设计思路上，数模采用实体化方式拆分塑封体与引脚，既能呈现真实外观，也便于在工程软件中进行剖切、测量和装配。塑封体表面可保留型号标识区域与封装字样，用于样机展示和维修识别；端部的小圆点或凹位作为第一脚定位特征，不能省略，因为它直接关系到贴片坐标方向、人工检验和返修对位。引脚材质外观以金属亮色表现，塑封体采用深色哑光质感，二者在渲染中形成明显对比，方便评审时快速识别封装姿态。

　　在设备应用场景中，这类封装常见于通讯工具主板、蓝牙模块、传感器采集板、电机驱动板和便携仪器内部。结构设计阶段将其放入整机三维后，可以核对芯片与电池、屏蔽罩、线束、卡扣、散热片之间的位置关系；工艺设计阶段，则可依据模型评估印刷、贴片、回流、AOI检测和返修烙铁的操作空间。若板卡需要通过振动或跌落验证，芯片周边的高大器件应避免压迫引脚区域，壳体筋位也不应直接压在塑封体薄弱边缘。对于自动贴装设备，供料器编带宽度、吸嘴接触面积和视觉相机拍摄范围都与封装外轮廓相关，因此模型比例和引脚位置必须保持一致。

　　安装边界上，TSSOP20依靠双侧鸥翼引脚贴装在PCB表面，不需要通孔占用板背面空间，但焊盘外侧应预留检测和返修余量。相邻电阻、电容若采用0402或0603封装，排布过近会影响焊点观察；若芯片靠近板边，还要考虑分板应力传导到引脚的风险。三维数模把这些关系具象化后，结构、电子和工艺人员可以在同一装配环境中确认器件高度、引脚投影、焊接区域和维护空间，从而减少样机阶段因封装理解不一致造成的返工。
