LQFP64表贴集成电路封装三维结构

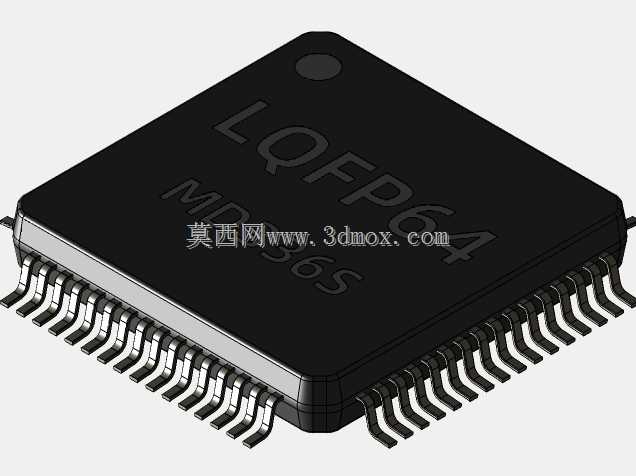

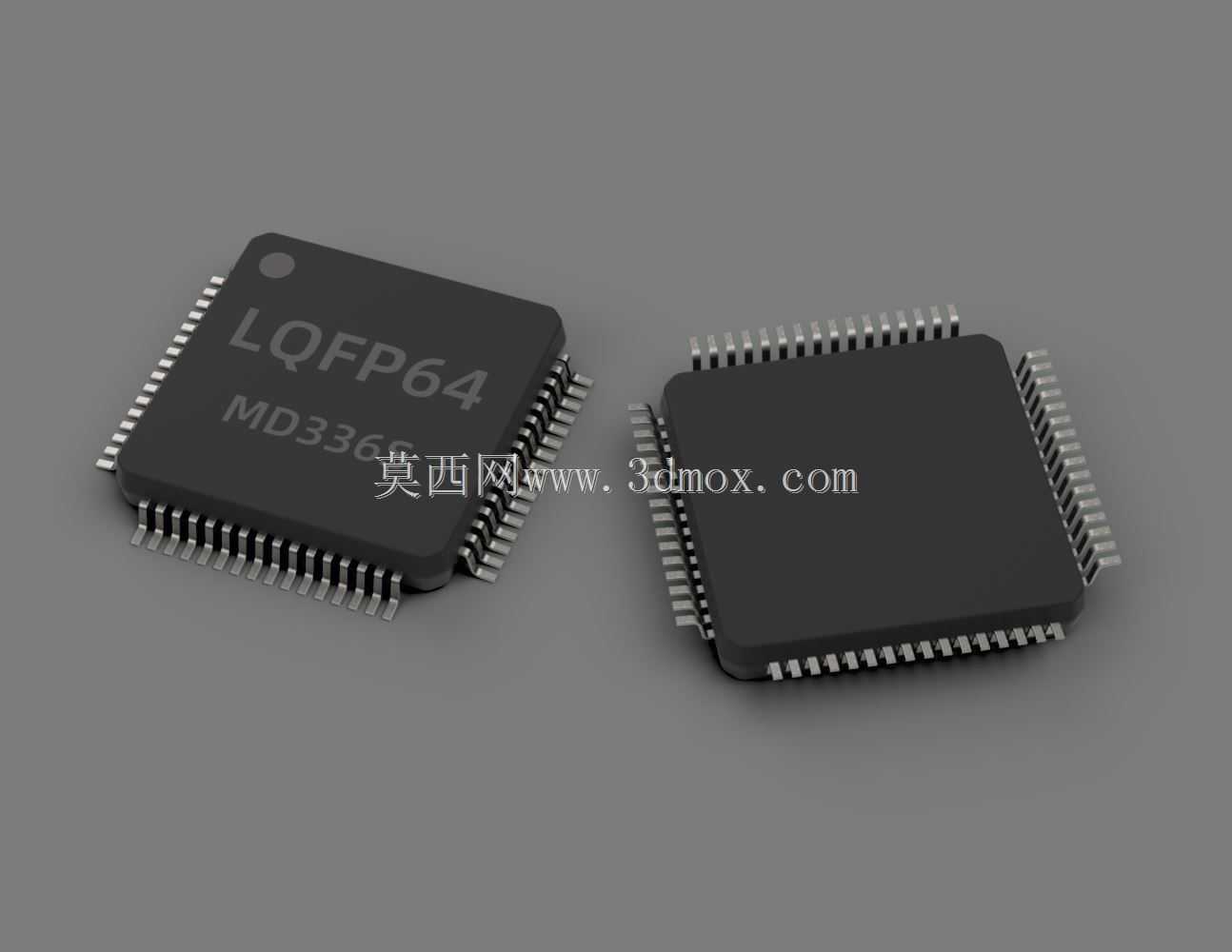

　　LQFP64属于薄型四方扁平封装，在消费电子、通信终端、工业控制板卡和嵌入式主板中使用频率很高。做板级结构设计时，这类器件不能只按 datasheet 上的平面焊盘处理，还必须把本体高度、引脚成形、周边禁布区和装配干涉关系一起纳入三维空间校核。该模型按10mm×10mm本体规格建立，四边布置鸥翼式引脚，封装轮廓方正，引脚从塑封体侧面伸出后经肩部、弯折段和足部形成贴装接触区。建模时重点还原了引脚节距、外伸长度、足部共面关系以及塑封体边角过渡，使结构件在导入整机布局后能够直接用于高度检查、连接器避让、外壳间隙确认和焊点空间判断。

　　在实际设备中，LQFP64器件通常承担微控制器、逻辑控制、接口转换或信号处理功能。它依靠四周引脚与PCB焊盘焊接，不需要在板上开设插件孔，适合高密度表面贴装生产线。与插装器件相比，SMT封装占用板面更小，器件重心贴近PCB，整机振动条件下的装配稳定性较好；与BGA类器件相比，鸥翼引脚具有可见焊点，目检、返修和热风拆焊更方便，因此在维修性要求较高的控制板、通信模块和电源管理板上仍有广泛应用。设计这类封装时，引脚并非简单薄片阵列，每一根引脚都需要体现从塑封体引出后的折弯层次。肩部决定引脚起始位置，斜伸段影响焊接后的应力释放，足部则决定与焊盘的贴合面积。若三维模型只做本体和直线引脚，导入贴装程序或结构评审时，容易低估引脚外侧占用宽度，也无法准确反映焊盘外侧焊点形态。该结构将四边引脚连续排布，并保留引脚之间的均匀间隙，便于检查相邻引脚短路风险、钢网开窗边界以及返修烙铁头操作空间。

　　从安装边界看，10mm×10mm的塑封本体是器件空间占用的核心区域，但整机设计不能只预留这个方形投影。四周鸥翼引脚会向外扩展，形成比本体更大的装配轮廓；器件上方还要考虑塑封体高度、丝印标识区域、点胶或 Underfill 工艺空间，以及测试探针、屏蔽罩、散热片和外壳筋位的相对位置。若板卡靠近壳体侧壁，应同时校核本体侧面、引脚末端和焊点圆角三类边界；若器件上方布置金属屏蔽盖，则屏蔽盖内顶面与封装顶面之间要保留安全间隙，屏蔽盖侧壁也不能压到引脚外伸段。对于需要灌胶、涂覆或加装散热垫的场景，模型顶面平整度和边角圆角同样会影响材料厚度分布。

　　PCB布局阶段，LQFP64常被放在板卡核心信号区，周围配合去耦电容、晶振、电阻排和连接器使用。封装三维模型可以帮助结构工程师在概念阶段发现隐性冲突：例如器件靠板边过近时，分板工装可能碰到引脚；靠近较高电解电容时，外壳下沉会压迫塑封体；插座或排线座布置在同侧时，维修插拔工具可能没有操作空间。把封装真实高度和引脚外伸形状放入装配后，这些问题不必等到样机回板才暴露。

　　热设计方面，LQFP64主要通过引脚和PCB铜箔传导散热，部分应用会在器件底部设置裸露焊盘或散热铜区。即便模型表现的是标准表贴本体，板层设计仍需关注电源焊盘连接、地铜铺覆和热过孔布置。结构模型的价值在于把器件顶面高度、周边高大元件和风道遮挡关系直观呈现出来，避免热仿真和结构布局各自独立。若设备内部有风扇或自然散热通道，LQFP64不宜被高元件完全包围，尤其在通信工具类紧凑产品中，板间距离有限，封装高度差会直接改变气流路径。

　　建模思路上，塑封体采用方正薄壳形态，顶面保留标识区域的平整面，边缘做细微倒角，以符合真实模塑封装的脱模和外观特征。引脚采用四边对称阵列，材料形态为细薄金属引线，弯折后足部平行于PCB安装面。这样的处理既能用于外观展示，也能服务于工程干涉检查。引脚末端与焊盘之间的相对位置可作为PCB封装库校核依据，本体底面与板面之间的微小间隙则对应贴装后焊点和工艺容差。对于自动化贴装，该三维轮廓还可用于吸嘴取料面确认、视觉识别区域判断和贴装头周边避让。

　　在通信终端、传感器节点、电机驱动板和便携式设备中，LQFP64往往与板上微型电阻、电容、晶振和接口器件密集排列。设计人员需要在有限板面积内平衡走线扇出、可制造性和维修空间。该封装模型把器件本体、引脚阵列和贴装姿态完整表达，可用于整机堆叠评审、PCB库建立、装配工艺演示以及维修维护说明。通过三维方式确认安装边界后，结构、硬件和工艺人员可以在同一空间参照下讨论器件位置，减少二维图纸中高度信息缺失带来的误判。
