法兰式手轮驱动给水止回截止阀

　　这套阀门结构在工业给水、循环水、工艺介质输送管路里承担两个核心作用：一是通过顶部手轮旋转带动阀杆升降，改变阀瓣与阀座的通流间隙，实现管路通断与流量调节；二是依托阀体内置的止回结构，在泵组停机、管路压力反向波动时自动阻断介质倒流，避免水锤冲击损坏上游水泵、叶轮与密封组件，省去管路上额外串联独立止回阀的安装空间，在中小型给排水泵站、暖通循环水系统、化工低压清水管路、设备冷却水支路中应用十分普遍。

　　从现场安装边界来看，阀门两端采用标准法兰对接结构，法兰盘上均匀布置螺栓通孔，安装时配对管路法兰加装密封垫片，穿入等长螺栓对角分步拧紧，即可保证接合面密封不渗漏；法兰端面的同轴度、螺栓孔中心圆直径、法兰厚度都匹配常用低压管路法兰规范，不需要现场二次切割焊接，拆装检修时松开螺栓就能整体吊离管路，维护效率远高于焊接式阀门。整体外形沿手轮轴向的高度包含手轮、阀杆支架、阀盖、阀体下部流道，侧向两个法兰接口保持同轴，布局时要在手轮上方预留足够操作空间，保证操作人员可以完整旋转手轮，不会被周边管线、桥架遮挡；阀体下方也要留出少量拆装间隙，方便后期拆解阀瓣、更换密封座。

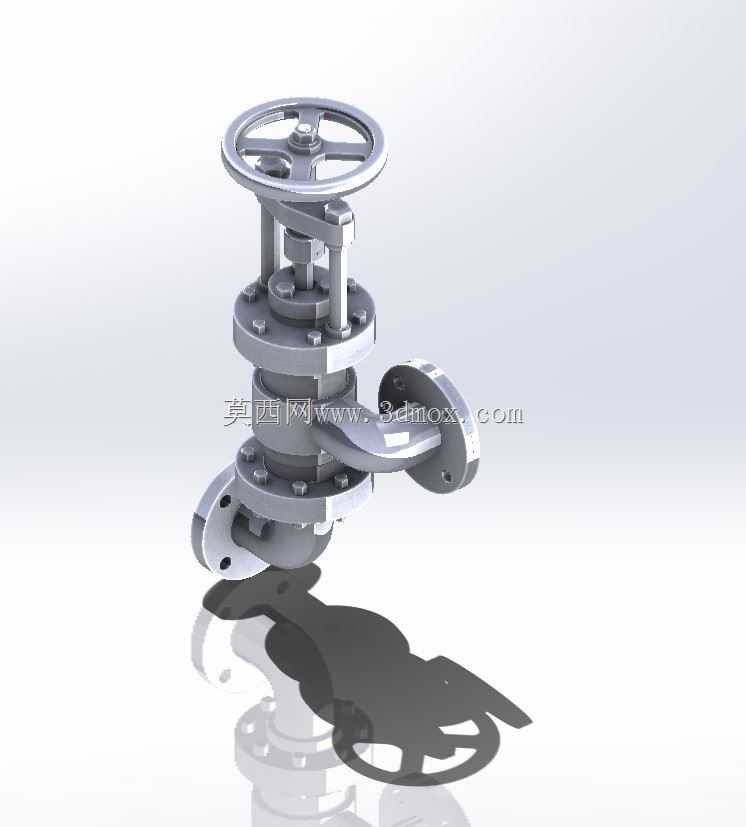

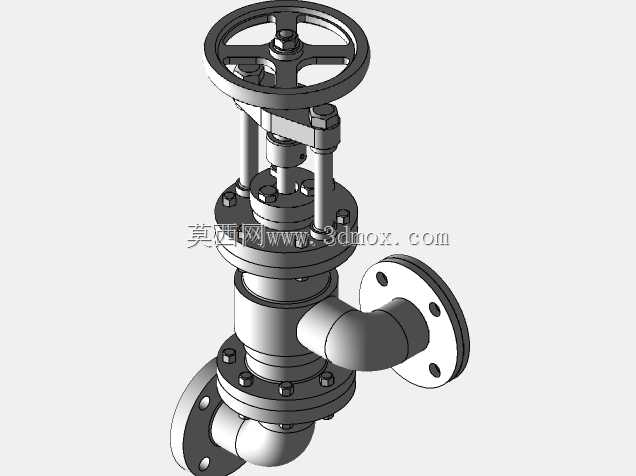

　　结构设计上，顶部手轮采用轮辐式结构，转动时通过轮毂带动阀杆螺母旋转，将旋转运动转化为阀杆的直线升降；阀杆外围设置开放式支架，既支撑上部传动部件，又能直观观察阀杆伸出长度，现场操作人员不用拆解阀门就能判断阀门开度。阀盖与阀体之间通过多层法兰、螺栓紧固，中间加装密封垫，把阀腔内部压力完全封闭，中法兰的螺栓数量按公称压力对应的载荷排布，保证承压时接合面受力均匀，不会出现局部翘曲渗漏。阀体内部的流道做平滑过渡，减少介质流经时的局部涡流与压损，止回阀瓣的启闭行程经过合理限制：正向通水时介质压力推开止回瓣，流道完全导通，压损控制在较低水平；反向压力出现时，止回瓣在介质推力与自重作用下快速回落贴合阀座，密封面贴合后阻断倒流，动作行程短，关闭滞后小，能大幅削弱倒流产生的水锤峰值。

　　手轮操作的截止调节部分，阀瓣密封面采用锥面或平面贴合结构，阀杆施加的轴向闭合力均匀传递到密封环带上，关闭后可以实现零泄漏截断；阀杆的螺纹传动具备自锁特性，阀门停留在任意开度位置时不会被介质压力推动自行移位，流量调节状态稳定。整套结构的所有承压件壁厚都按低压清水工况的承压要求设计，转角、流道交汇处做圆角过渡，避免应力集中在长期水压波动下产生裂纹；运动部件之间预留合理配合间隙，阀杆表面做光滑加工，减少升降过程的卡滞风险，长期使用后即使出现密封面磨损，也可以松开中法兰螺栓拆解阀盖，直接更换阀瓣密封垫、阀座密封圈，不用整体报废阀体，运维成本更低。在管路选型布置时，这款集成止回功能的截止阀尤其适合安装空间紧凑、不想同时布置截止阀与止回阀两个部件的支路，既减少了两组法兰连接点，也就减少了两个潜在的外渗漏点，整体管路可靠性得到提升。建模过程中所有零件的装配关系完全贴合实际装配逻辑：手轮与阀杆螺母的配合、阀杆与阀瓣的铰接、止回瓣的转动销轴定位、法兰螺栓的阵列排布都按真实装配约束搭建，可直接用于管路干涉检查、操作空间校核、检修流程模拟，也能作为阀门结构设计教学、非标管路选型参考的完整三维样例。
