大涵道涡扇航空喷气发动机前端总成

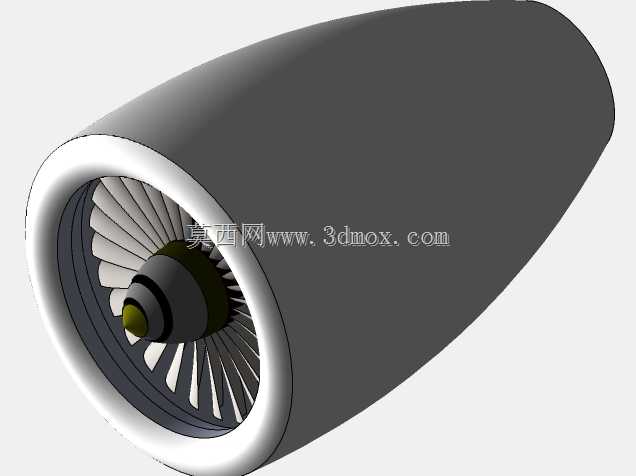

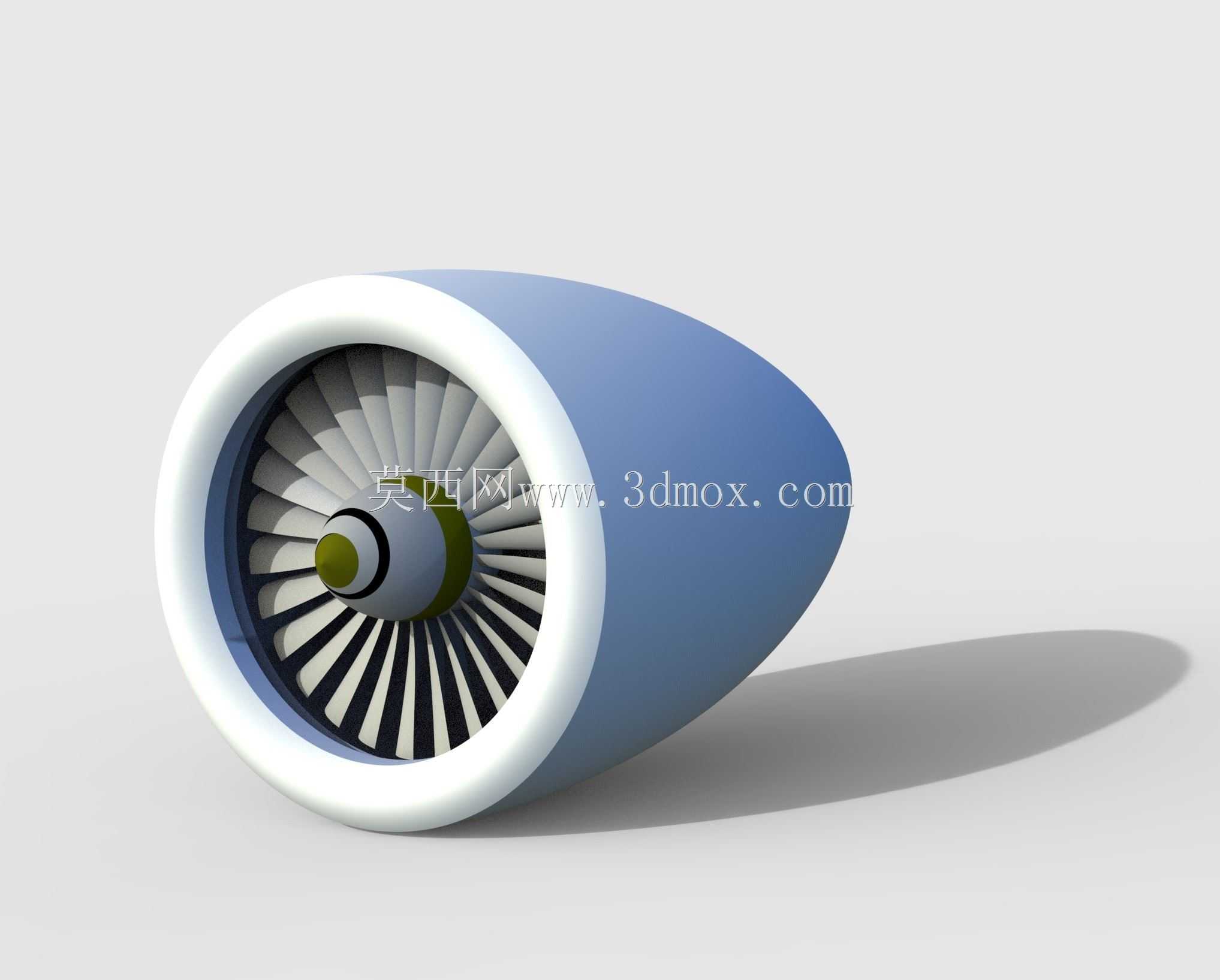

　　这套三维结构呈现的是大涵道比涡扇喷气发动机的前端进气与风扇段总成，覆盖整流进气锥、大直径风扇转子、叶尖包容机匣、进气唇口等核心外露部件，是民用干线客机、大型军用运输机动力系统最具辨识度的功能区段。在实际航线运营场景中，该段直接直面来流，既要在起飞、爬升、巡航、进近等全飞行包线内完成进气整流、大流量空气抽吸与涵道分流，也要承担鸟撞、冰雹吸入、跑道碎石冲刷等极端工况的结构防护，是航空发动机设计中气动、结构、强度多学科耦合最密集的区域之一。

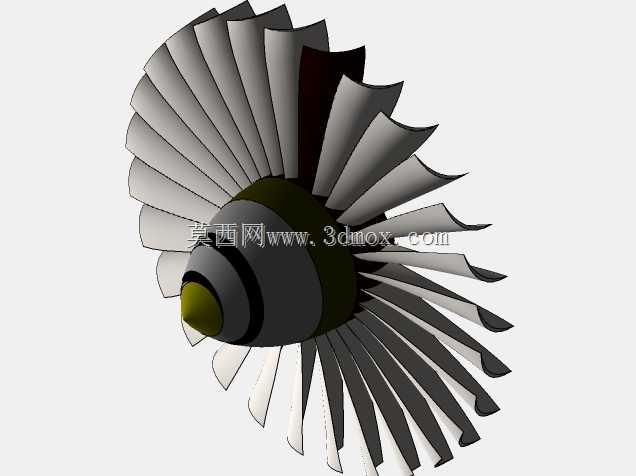

　　从功能逻辑拆解，最前端的椭球形进气锥并非单纯的流线装饰件，其型面按照轴向等熵压缩规律修型，引导迎面来流平缓减速扩压，避免风扇叶片前缘出现局部超音速激波与气流分离；锥体内腔通常还可布置防冰管路，在高空低温云层工况下通入压气机引气，防止锥面积冰脱落打伤叶片。环绕锥面周向均布的数十片宽弦掠形风扇叶片，是整个总成的做功核心：叶片采用三维弯掠气动造型，叶根厚度大以承受离心拉伸与振动载荷，叶尖做切尖处理控制与机匣的间隙，既将大部分输入功传递给外涵道气流产生整机80%以上的巡航推力，又将小部分气流压入核心机参与燃烧循环。叶片材料层面现役机型多采用钛合金铣削或碳纤维复合材料包覆钛合金前缘，在保证疲劳寿命的同时控制转子整体重量，降低轮盘的离心负荷。

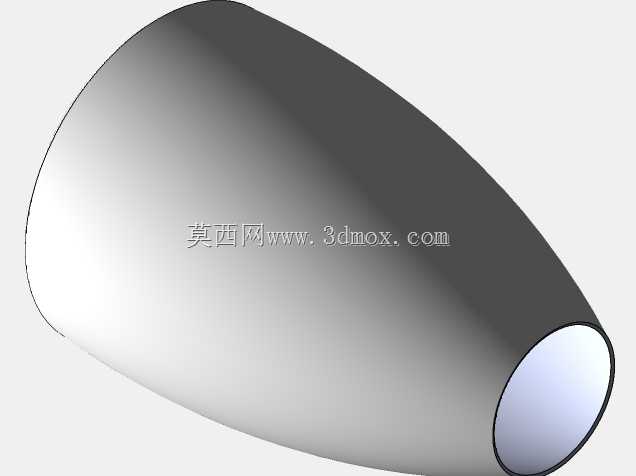

　　外围的环形机匣采用双层结构设计，内层为耐磨摩擦衬层，当叶片受大载荷发生径向伸长时可微量磨蚀衬层而不发生叶片断裂，外层为高强度金属包容环，即便出现叶片飞脱的极端故障，也能将高能碎片包容在机匣内部，不击穿机舱、不击穿飞机管路，满足航空适航条款最严苛的包容性要求。机匣最前端的白色进气唇口采用钝圆椭圆截面造型，兼顾低速大迎角起飞时的进气附着能力与高速巡航的减阻需求，唇口内部同样设置防冰加温结构，避免结冰破坏进气道型面。

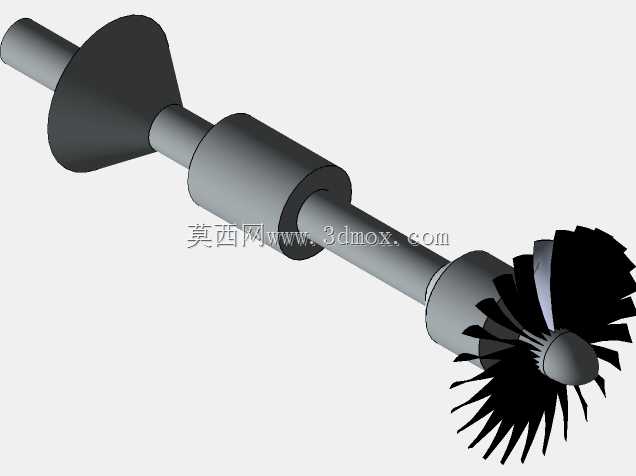

　　建模过程中首先以发动机推力等级反推风扇直径，参照同级别大涵道发动机的尺寸比例，确定进气锥长径比、叶片展弦比、唇口圆角半径等关键边界：风扇段整体外径约2米级，轴向长度从唇口端面到风扇后流道分叉处约1.5米，安装时通过机匣后端的法兰边与核心机中介机匣对接，径向预留足够的维护空间，前端锥尖到飞机进气道蒙皮的间隙需满足航线防异物、防变形的设计规范。装配关系上，所有风扇叶片通过榫头结构与风扇轮盘周向固定，轮盘与低压转子轴系连接，进气锥通过螺栓固定在轮盘前端随转子同步旋转，静止机匣部分通过支板与核心机承力框架连接，动静件之间严格控制径向间隙，既避免运转碰磨，又减少漏气损失。

　　在工程应用层面，该类结构的数模可用于航空职业院校的发动机结构教学、地勤维护人员的拆装模拟训练，也可为新型通航动力、分布式推进系统的概念设计提供气动与结构参考，做总体方案布置时可直接参照其外形包络校核飞机短舱的安装空间，验算进气道与发动机的匹配合理性。
