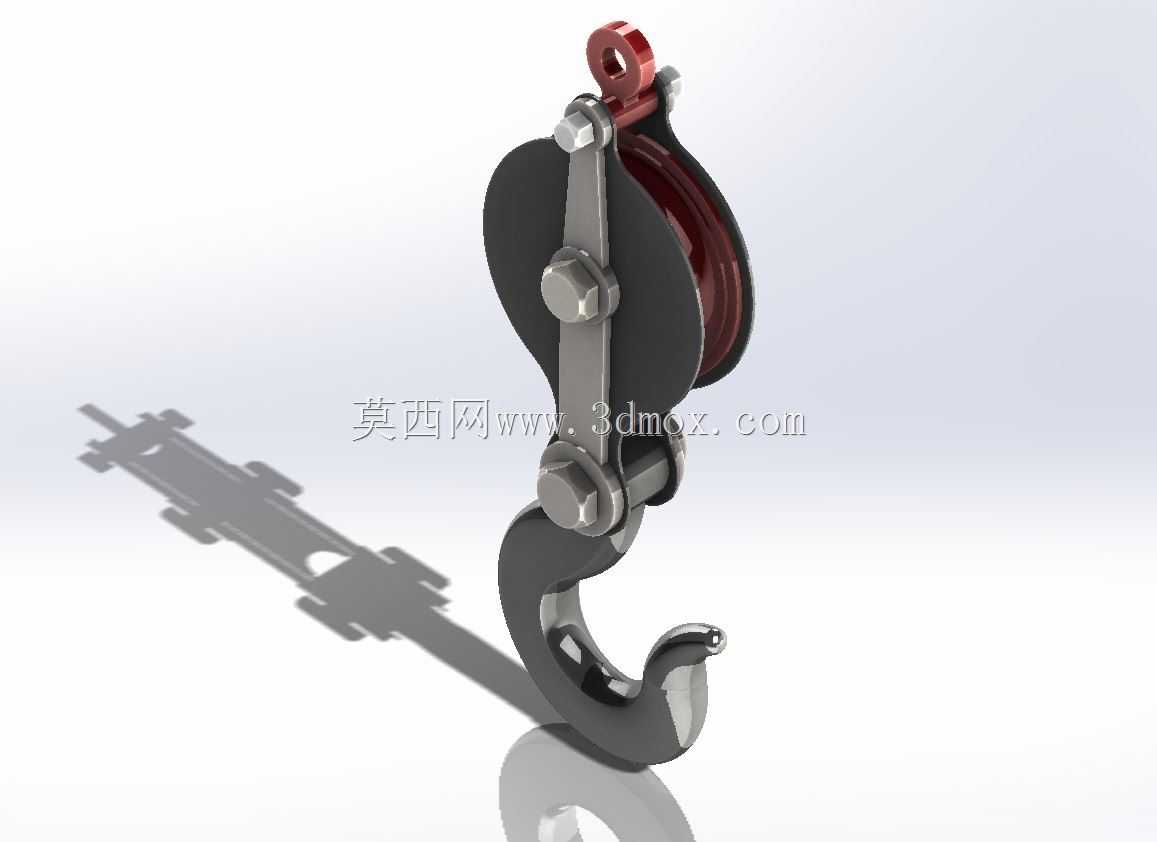

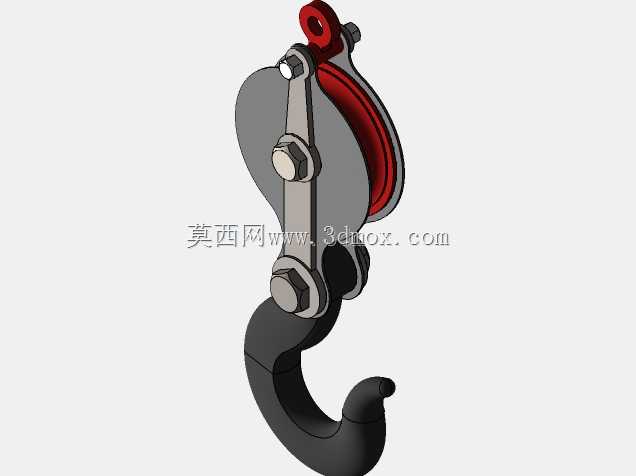

这套吊具结构在车间检修、钢结构吊装、港口散货吊运和小型设备就位场景里都很常见,它不是单纯把钩子挂在钢丝绳上,而是把滑轮、侧板、销轴、吊钩和顶部吊点做成一个受力闭环。现场使用时,钢丝绳绕过滑轮槽,吊钩向下承接吊物,顶部卸扣连接固定吊点或平衡梁,整套构件随起升动作传递载荷,同时通过滑轮改变绳路走向,降低单段绳索受力。
从结构拆分来看,两侧夹板承担最主要的拉向载荷。夹板上端夹住顶部连接耳板,中部穿过滑轮轴,下端夹住吊钩横梁,三个传力位置基本沿一条竖向载荷线布置,这样可以避免侧板承受额外弯矩。滑轮位于两板之间,轮缘带有适配钢丝绳的圆弧槽,槽底半径、槽口宽度和轮缘厚度都要围绕绳径确定,既要防止钢丝绳跳槽,也要避免绳体在槽内被挤压变形。滑轮中心通过销轴和衬套与侧板连接,转动时轮体绕轴自由回转,钢丝绳进出绳槽的过程更平顺,也能减少绳索与轮面之间的滑动磨损。
吊钩部分采用带安全舌片的曲钩形式,钩身从横梁位置向下延伸,再向前弯出钩口。钩柄上端不是直接做成开口钩,而是通过横向销轴与夹板下端连接,使吊钩在受载后能够沿竖直方向自适应摆正,吊物重心略有偏移时也能通过小幅转动调整受力方向。钩尖处设置弹性挡舌,吊索或吊环进入钩腔后,挡舌靠自身弹力封住开口,防止松绳、晃钩时索具从钩口滑出。钩腔内侧曲线需要兼顾挂取便利性和承载面积,曲率过急会造成吊索局部弯折,曲率过缓又会使钩口尺寸过大、整体高度增加。
顶部连接位置采用卸扣式吊耳,横向销轴穿过双耳和中间连接环,形成可转动的铰接点。这个位置的作用不只是吊挂,还能在起吊方向发生轻微偏摆时释放扭转力矩,避免扭矩直接传入滑轮和吊钩。销轴端部通过螺母、开口销或锁紧结构限位,保证在振动和反复装卸条件下不会轴向脱出。对于现场维护来说,滑轮轴、吊钩横梁销和顶部卸扣销都属于需要重点检查的可拆卸部位,装配关系清晰,后期更换衬套、润滑轮轴或检查钩体变形都比较方便。

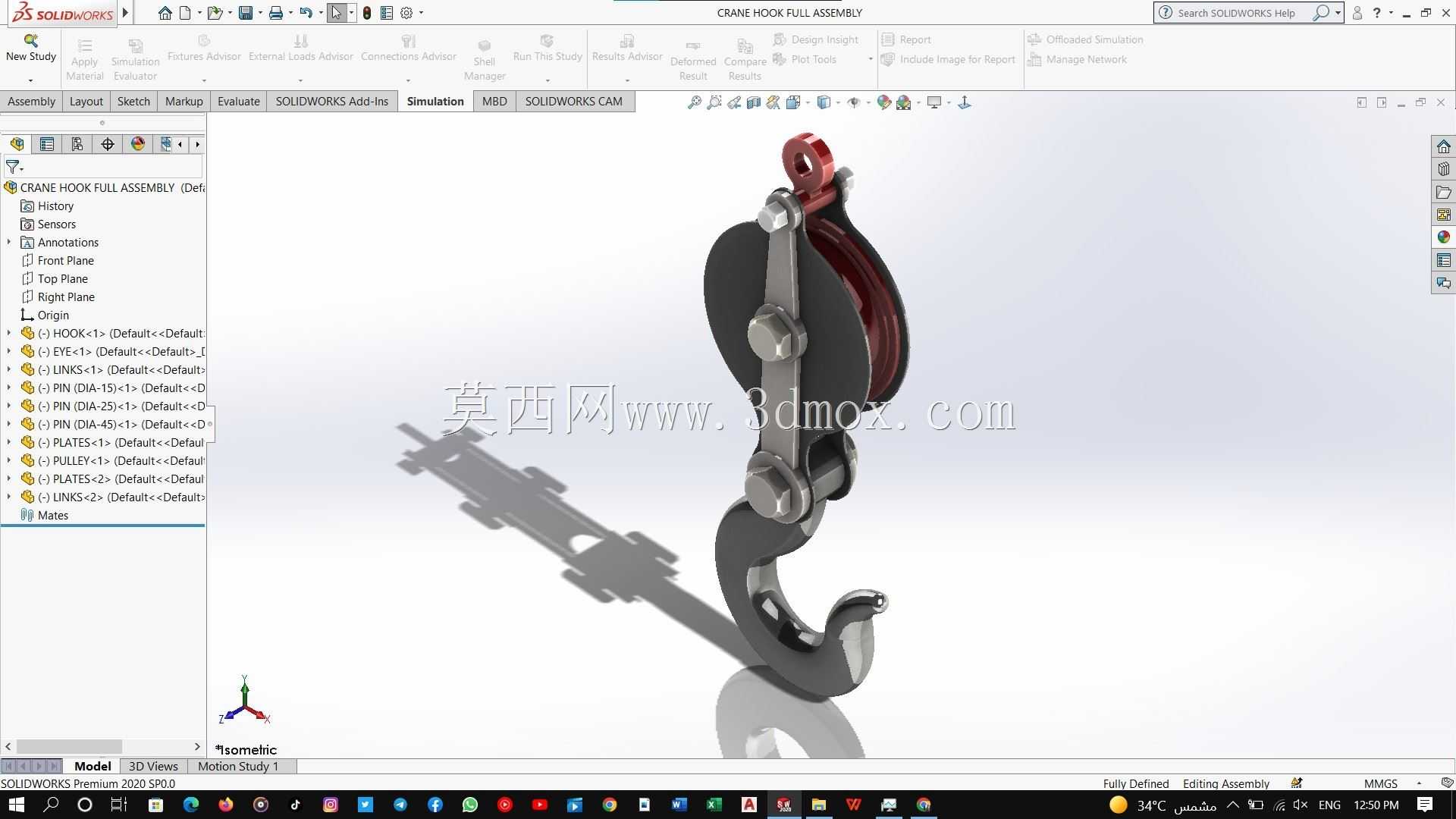

建模时需要先确定额定载荷对应的安全系数,再反推各销轴直径、夹板厚度和钩身截面。滑轮直径不能只按外形选取,它与钢丝绳弯曲疲劳直接相关,轮径过小会让绳索反复经过小半径弯曲,钢丝内层应力升高;轮径过大则会增加吊具整体高度,压缩起重机有效起升空间。侧板外形在滑轮外侧做圆弧包络,既给轮体留出防护,也避免吊装过程中尖锐边缘碰伤工件或割伤绳索。夹板与滑轮之间保留侧向间隙,间隙过小容易因加工误差或污物卡滞,间隙过大则会让钢丝绳在槽内偏摆。
安装边界上,最上方需要预留卸扣与吊点连接的空间,销轴抽出方向不能被机架或护板遮挡;下方吊钩开口前方要保留挂取吊带、卸扣和吊环的操作距离,钩体转动范围内不应与滑轮侧板发生干涉。整体高度方向要结合起重机吊钩极限位置校核,尤其是在低矮厂房内吊装设备时,吊具自身高度会直接影响吊物能够抬升的最高位置。宽度方向则主要由滑轮外径和两侧夹板决定,穿绳作业时需要保证钢丝绳能够从轮槽侧面顺利导入,护板不能压到绳径。
受力思路上,竖向载荷从吊钩横梁传入两侧夹板,再经中部滑轮轴和上部卸扣销完成传递,滑轮本身主要承受钢丝绳两侧张力,而不是把所有载荷集中在一个焊点或单薄吊环上。各铰接点保留转动能力,可以让构件在实际起吊中自动适应绳角和吊物姿态,减少硬连接带来的附加应力。细节处理上,钩头、销孔和轮槽属于关键配合区域,倒角、圆角和接触面平直度都会影响应力分布;夹板外侧轮廓则兼顾防护、减重和吊装通过性。整个结构没有复杂传动,却对载荷路径、间隙、转动自由度和安全限位要求很高,适合作为起重吊具设计、滑轮组受力分析和吊装工装选型时的三维参考结构。
