起重吊装用带螺纹钩头吊钩

　　该钩体属于起重作业系统中直接承接载荷的末端取物构件，常见于车间桥式起重机、门式起重机、电动葫芦配套吊具、小型卷扬提升装置以及临时吊装工装中。吊钩在整套起升机构里位于钢丝绳、滑轮组、吊梁或吊环下方，作业时通过钩身弯弧承托吊索、卸扣或被吊物吊点，把竖直方向的提升力传递到上部起升机构。

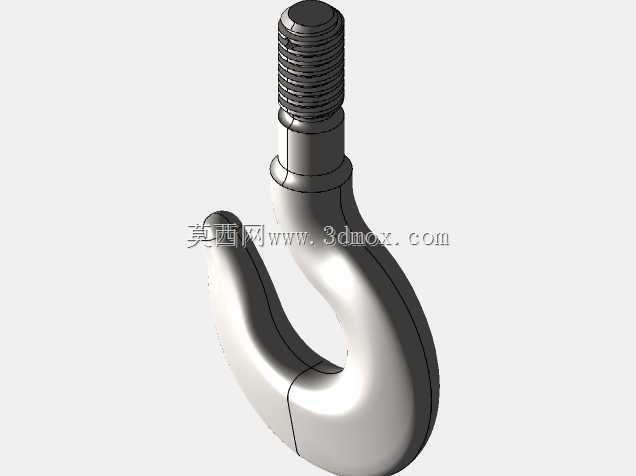

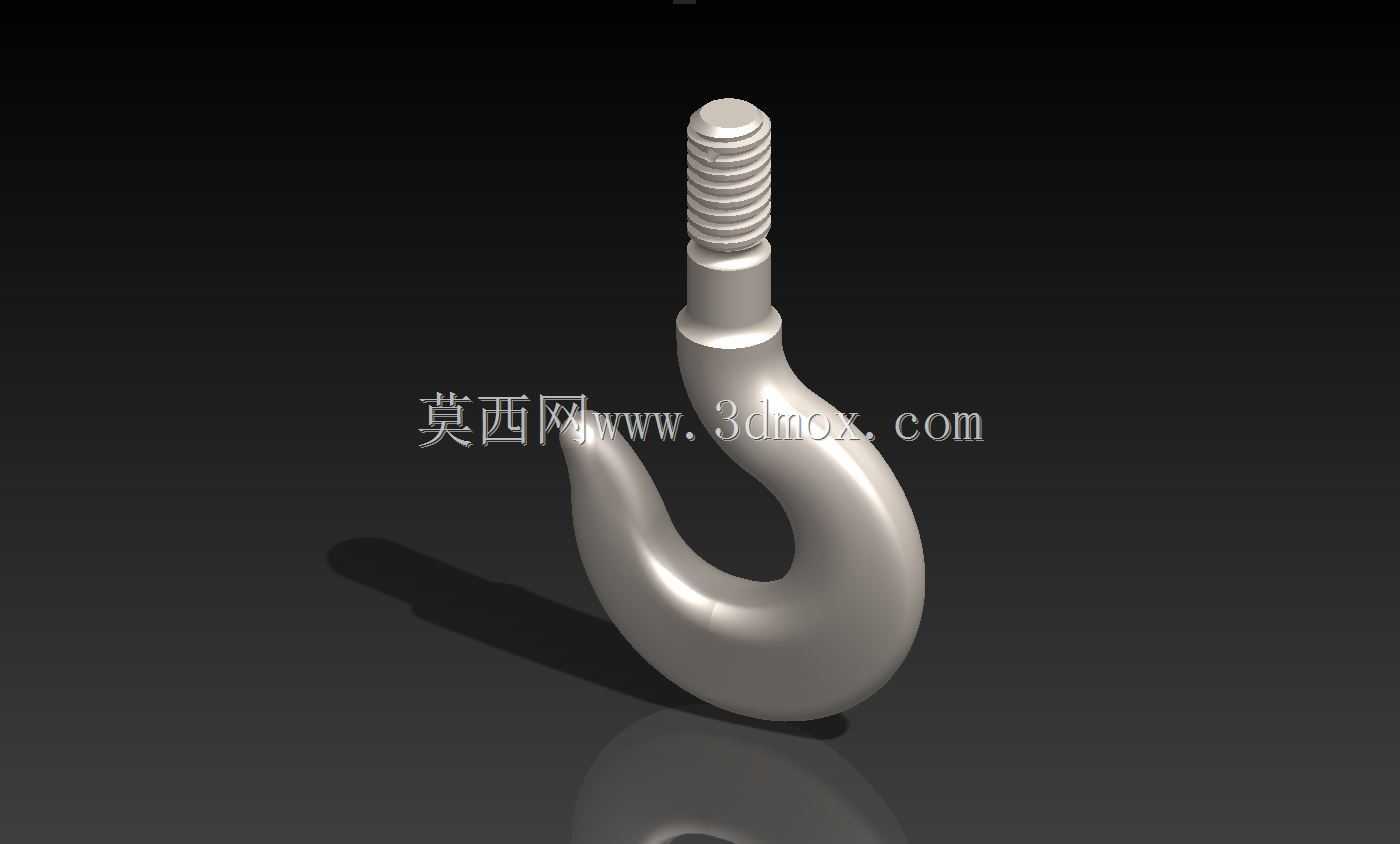

　　从结构上看，模型上部为外螺纹连接段，下方依次过渡为圆柱直杆、钩颈和大曲率弯钩。螺纹段用于与吊钩横梁、螺母式承载座或旋转吊具组件配合，通过螺纹旋合形成可拆卸连接，便于在磨损后单独更换钩头，也方便按吨位更换不同规格的钩体。钩颈位置采用圆滑变截面过渡，避免直径突变造成应力集中；弯钩部分则按照常见单钩形式做成内凹承载弧面，钩尖向上收束，使吊索在受力后自然滑向钩底最低处，减少脱钩趋势。

　　设计这类钩件时，首先要明确额定载荷、冲击系数和动载工况。起重作业不是单纯静载，被吊物离地瞬间、制动下降、小车横移及翻转工件时都会产生附加载荷，因此钩身危险截面不能只按平均拉力估算。弯钩内侧与吊索接触区域属于主要承压面，曲率半径需要与常用钢丝绳、吊带或卸扣销轴相匹配：半径过小会增大接触压应力并加剧索具磨损，半径过大则会使钩体外形尺寸增加、钩口张开量不足。钩尖通常保留一定高度，配合安全舌片或防脱装置使用，防止索具在松弛状态下从钩口滑出。

　　建模时应重点控制几条特征主线。螺纹段不必只追求牙型外观，更要保证公称直径、螺距、有效旋合长度和退刀位置与上部安装座一致；若用于工程校核，还需保留螺纹根部圆角，避免有限元分析时在牙底出现失真的极端应力。钩颈到弯钩的过渡宜采用连续曲面或多段平滑放样，使截面沿载荷路径逐渐变化。弯钩内侧弧面、外侧背弧和钩尖端面之间应保持合理壁厚，尤其钩底附近是拉弯复合受力区域，截面厚度通常大于直杆段的视觉比例。

　　安装边界方面，上部螺纹连接需要预留螺母拧紧空间、防松件位置以及吊钩转动所需的间隙。若吊钩通过推力轴承或横梁安装，钩肩端面要与支承面对应，保证载荷沿轴向传递而不是由螺纹单独承受弯曲。钩口周围应留出索具挂取空间，不能与滑轮罩、卷筒架、限位支架或吊梁腹板发生干涉。吊钩最低点与地面、设备基础之间还需考虑被吊物高度和安全起升余量；在有限空间厂房内，钩头自身长度会直接影响有效起升高度。

　　实际使用中，吊钩的检查重点集中在钩口开口变形、钩颈裂纹、螺纹磨损、钩底压痕和腐蚀减薄。三维设计阶段把这些区域建成连续、可测量的实体，有利于后续做截面剖切、受力分析和加工出图。锻造成型的钩体通常要求材料纤维沿钩形连续分布，模型外形也应尽量避免尖锐凹角，为锻造、热处理和无损检测提供合理结构基础。通过该实体可以直观核对螺纹连接段、钩颈长度、弯钩开度及整体装配关系，为起重吊具的结构设计、选型校核和二维工程图绘制提供依据。
