工业空间弯折输送管路法兰组件

　　这套管路组件的三维结构，面向车间流体输送、设备外接管线以及紧凑型工艺单元的布线需求，把多段直管、空间弯头和端部法兰整合为一条连续路径。现场布置时，管线往往不能沿单一坐标轴走通：设备接口存在高差，周边机架、阀组和检修通道会限制直线敷设，操作人员还要预留扳手空间、保温层厚度和后期拆装余量，因此模型采用连续多弯走向，在有限空间内完成两个法兰接口之间的连通。

　　从实际用途看，这类组件可用于水、气、低压油液或其他工艺介质的输送，也可作为设备样机中管路干涉检查的基准。端部法兰提供螺栓连接界面，法兰盘上的孔位用于与泵口、容器接口或相邻管段对中；弯头承担转向作用，使管线绕过横梁、电控箱或运动部件。与零散拼管相比，整体建模能够提前暴露曲率突变、接口错位和与周边零件的碰撞问题，避免现场施工时反复切管、配焊。

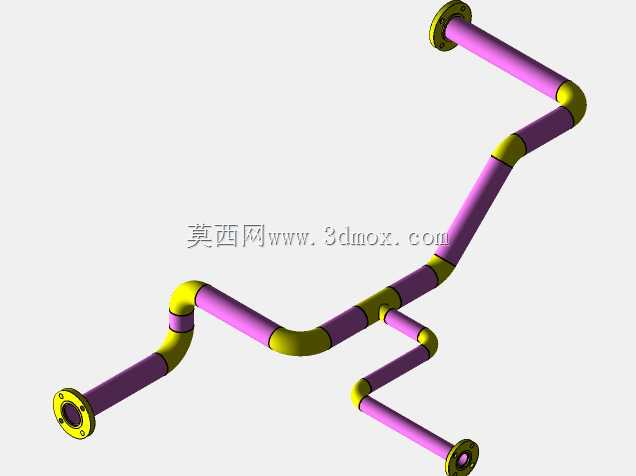

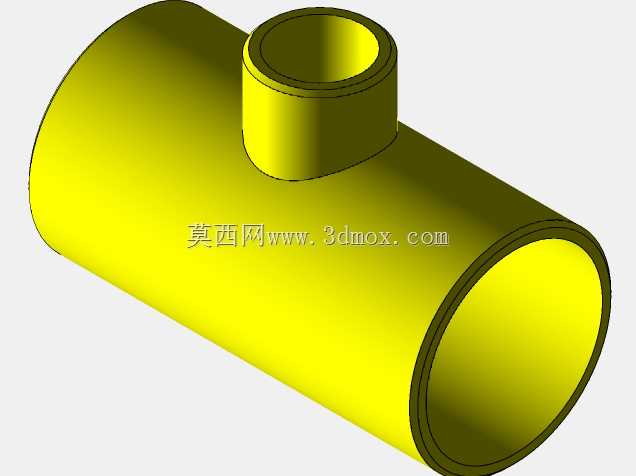

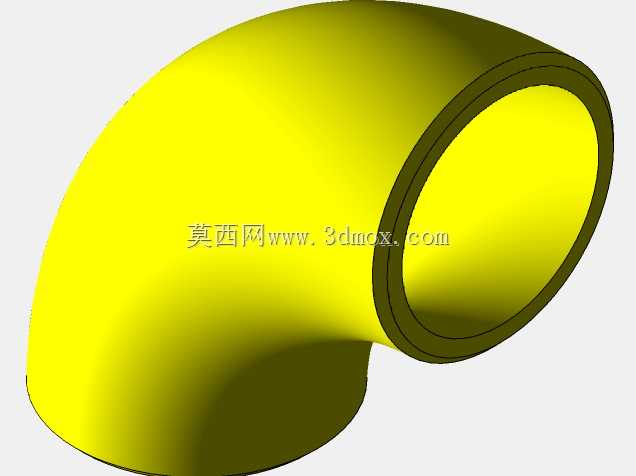

　　结构设计上，管段主体保持统一通径，弯头处采用圆滑过渡，减少介质在转向位置的局部阻力。紫色部分表示直管段，黄色部分对应弯头与法兰连接区域，这种色彩区分便于在评审时快速识别折弯位置和装配节点。管路并非平面弯折，而是在多个方向上连续变化：既有水平面上的绕行，也有竖直方向上的抬升与回落，末端还分出短支路，形成适合复杂设备内腔或狭窄通道的布线形态。

　　建模思路围绕接口约束和路径约束展开。先确定两端法兰的中心位置、端面朝向和螺栓孔方位，再根据周边障碍物规划管道路由；每一段直管的长度、弯头的弯曲半径以及相邻弯之间的直段余量都需要协调。若弯头之间距离过短，法兰紧固和管道夹持会受到影响；若弯曲半径过小，流阻增大，成型或焊接难度也会上升。模型中各弯头保留了较明确的过渡段，使管线在转向后仍有足够长度进行支撑固定。

　　外形尺寸与安装边界需要结合具体设备坐标判断，但从结构形态可以明确几项布置原则。法兰端面是最主要的安装基准，装配时应保证两端法兰与对接件平行，螺栓孔方位满足穿装要求。管道外侧到相邻机架、墙体和电缆桥架之间应留出操作间隙，尤其是弯头外侧，属于管路投影轮廓最容易外扩的区域；多段空间弯叠加后，管路在长宽高三个方向都会占据边界，不能只按平面投影估算占地。

　　支吊架位置也应随弯段分布进行规划。长直管段需要设置支撑，弯头附近因流体转向和热胀冷缩会产生附加载荷，支撑点不能紧贴焊缝或法兰密封面。若输送介质存在温度变化，管路走向中的多个弯还可吸收部分热位移，但必须核对固定架与导向架的位置，避免法兰接口承受额外弯矩。对于需要包覆保温层的工况，三维模型还应在管道外径之外增加保温厚度，重新校核与周边构件的净距。

　　从加工角度看，该组件可拆分为直管下料、弯头成型、法兰焊接和总体拼装几个环节。法兰与管段同轴度是控制重点，若焊接前定位偏差较大，现场对接时会出现强制拉管，密封面受力不均，后期容易渗漏。多个空间弯头的角度关系也要在工装或数控弯管数据中准确体现，单段角度正确并不代表整体接口能够重合，累积误差会在末端法兰处集中表现。

　　在三维设计阶段，工程师可利用该组件进行管路中心线检查、法兰操作空间检查和维修可达性分析。围绕管线布置，还能进一步补充管夹、垫片、螺栓和密封件，形成完整的管路装配。对于设备选型人员而言，模型的价值不在于单一管件外观，而在于它呈现了一种复杂空间路由的解决方式：在接口位置固定、通道狭窄、障碍较多的条件下，通过连续弯管和法兰连接，实现流体路径的有序布置，同时兼顾装配、支撑、检修和介质流动稳定性。
