带法兰多弯转向管路布线组件

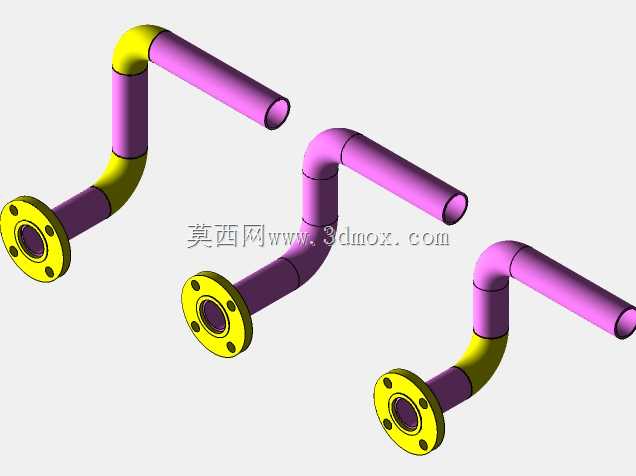

　　这套管路布线组件在三维结构中呈现为三段走向相近、空间弯折位置略有差异的带法兰管道，主要用于设备内部流体介质输送路径的空间避让与接口对接。在成套工艺装备里，管路并非简单的直线连接，泵体、阀组、罐体、机架横梁和检修通道往往会占据直线通道，因此管道必须通过多个90度弯头改变走向，在有限舱室内完成入口法兰到远端管口的连续敷设。该类结构常见于液压站、冷却循环系统、润滑系统、小型化工试验装置以及设备外围辅助管线布置中，承担油液、水、压缩空气或其他低粘度介质的导向输送任务。

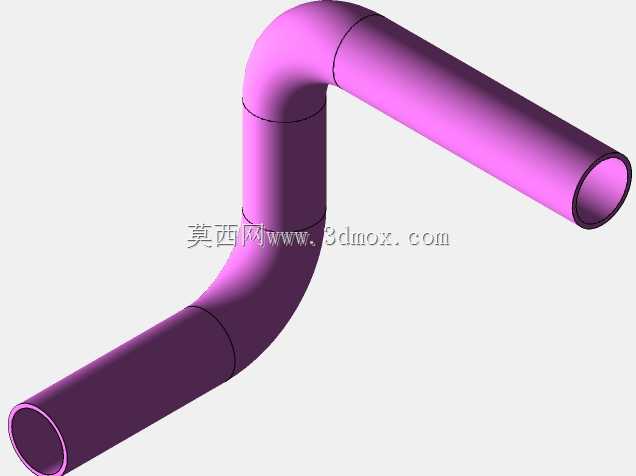

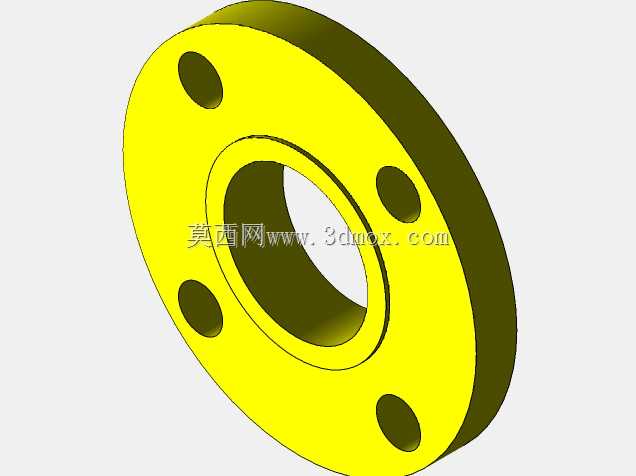

　　从结构组成看，每段管路均由法兰端、直管段和多段弯管组成。法兰端位于管路起始侧，采用带螺栓孔的圆形法兰盘，盘面上均匀分布连接孔，中心为介质流通孔。法兰端面与相邻设备接口形成可拆连接，装配时通过螺栓压紧密封件，既保证管路定位可靠，也便于后期检修时拆卸。远离法兰的一端为开放管口，可根据实际系统继续对接软管、硬管、阀件或其他管接头。模型中直管与弯头分段清晰，紫色直管段承担主要跨度，黄色弯头段承担方向转换，这种色彩区分有利于在三维评审中快速识别弯折节点和管路走向。

　　空间走向是该组件设计的重点。三段管路均不是平面内单一弯折，而是通过连续弯头形成立体绕行路径。第一段从法兰接口出发后，先沿一个方向抬升，再转向水平延伸；第二段在中部增加侧向偏移，使管路轴线避开正面障碍；第三段则进一步调整末端高度和伸出方向。这样的布置思路来源于设备管线综合设计：当管路入口位置固定、目标接口位置又不在同一轴线时，设计者需要通过弯头组合补偿轴向、径向和高度方向的偏差。相比采用大量非标异形管，标准弯头加直管的组合更利于加工、采购和更换，也能在弯曲半径受限制时降低管路阻力突变。

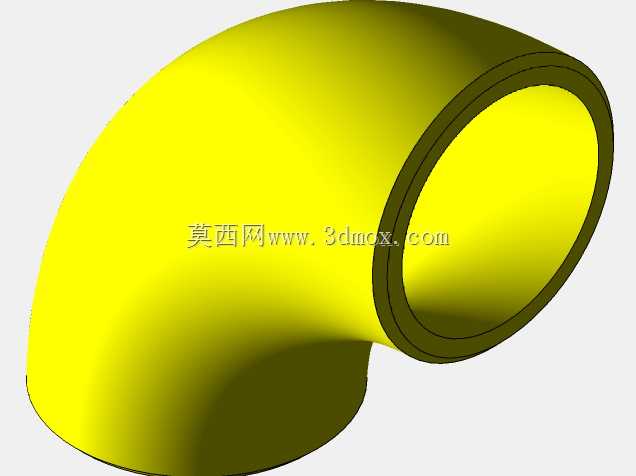

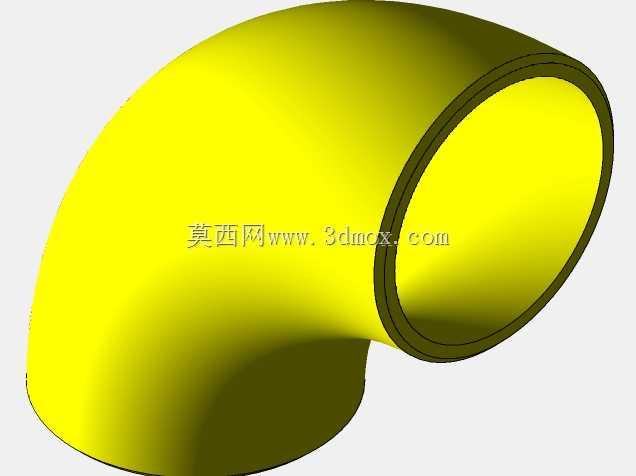

　　在功能特性上，弯管段的弯曲半径直接影响介质流动状态。弯曲半径过小会造成内侧流速紊乱、外侧压力集中，并增加压损；弯曲半径过大则会占用更多安装空间。该组件中弯头过渡较为饱满，管线在转折处没有尖锐折角，能够减少流体在转向过程中的涡流和冲刷。对于液压回油、冷却水输送等场景，平缓弯折还有助于降低噪声和振动传递。法兰端与管体之间保持同轴关系，螺栓孔围绕中心孔均布，有利于装配时均匀受力，避免因偏载导致密封面渗漏。

　　设计这类管路时，首先要确定设备接口的坐标和法兰方位。入口法兰通常由泵、储罐或主机接口决定，末端管口则需结合目标设备位置预留。三维建模过程中，管路中心线路径应优先搭建，再依据公称通径生成管体外壁和内壁；弯头位置需与机架、电气元件、传动部件保持安全间隙，避免设备运行时因振动、热膨胀或维护动作发生干涉。法兰盘厚度、螺栓孔分布圆直径、管口外径和弯头弯曲半径之间需要相互匹配，若法兰规格偏大而管路过细，会造成结构冗余；若弯曲段距离法兰过近，则可能影响螺栓安装空间和扳手操作空间。

　　安装边界方面，该类管路不能只关注实体本身，还需预留装配操作区。法兰侧需要留出螺栓穿入、螺母拧紧和密封件更换的空间；管道外侧与机架立柱、护罩、电缆桥架之间应保持间隙，防止摩擦损伤。多根管路并行敷设时，还需考虑层间距离，便于管夹固定。模型中三段管路的末端伸出长度不同，反映了实际项目中对不同目标接口高度和水平距离的适配。管路支撑点宜设置在直管段或靠近弯头的位置，通过管夹将载荷传递至机架，避免法兰连接处承受管道自重和介质重量。

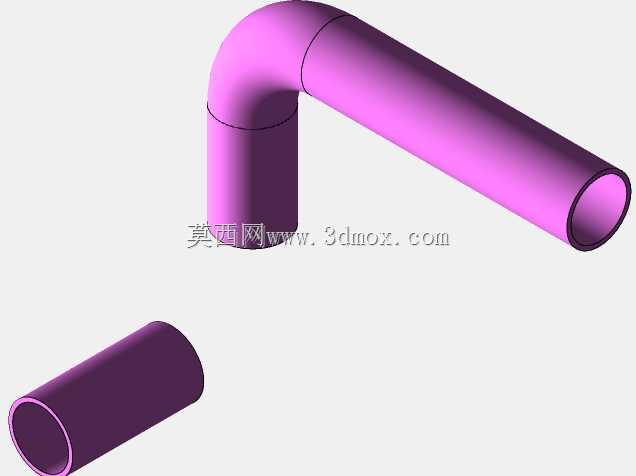

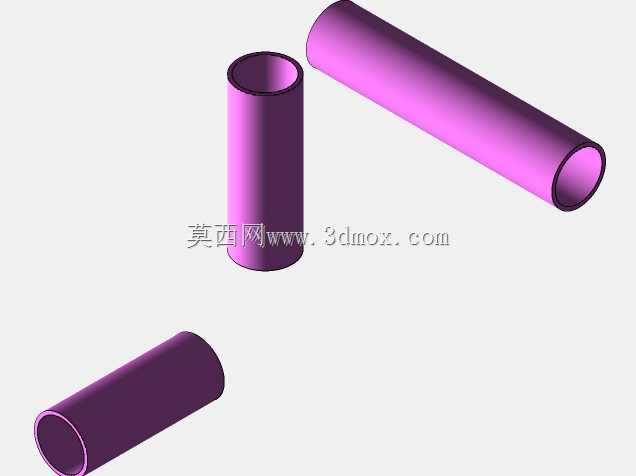

　　从加工与装配角度看，直管段可采用标准管材切割，弯头可采用成型管件或弯管工艺制作，法兰与管体之间通过焊接或组对形成刚性连接。三维模型中将法兰、弯头、直管分段表达，有利于工程图中分别标注长度、角度和接口规格，也便于在装配环境中检查管路是否与其他设备冲突。对于需要现场调整的管线，末端开放口还可作为预留接口，在实际安装时根据装配误差进行短管补偿。

　　整体而言，该管路布线组件体现的是典型设备管系设计逻辑：以固定法兰接口为起点，以空间避让和介质顺畅输送为约束，通过多段弯头与直管组合完成复杂路径敷设。其结构既满足可拆卸连接、密封对接和维护操作的要求，也兼顾了弯曲流道、安装间隙和支撑固定等工程细节，适用于各类机械设备内部辅助管路的方案验证、结构评审与装配指导。
