三叶罗茨鼓风机内部转子总成结构

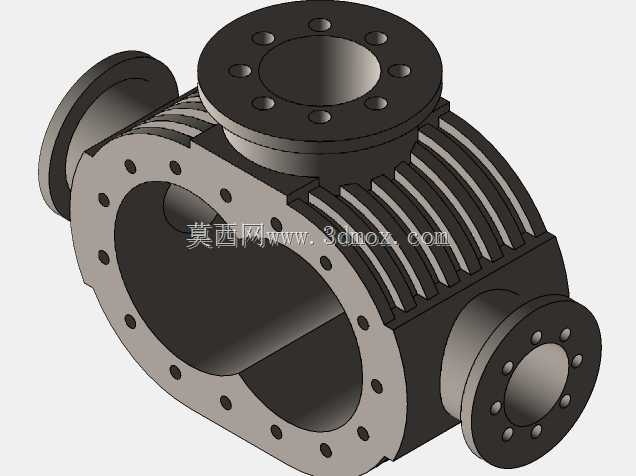

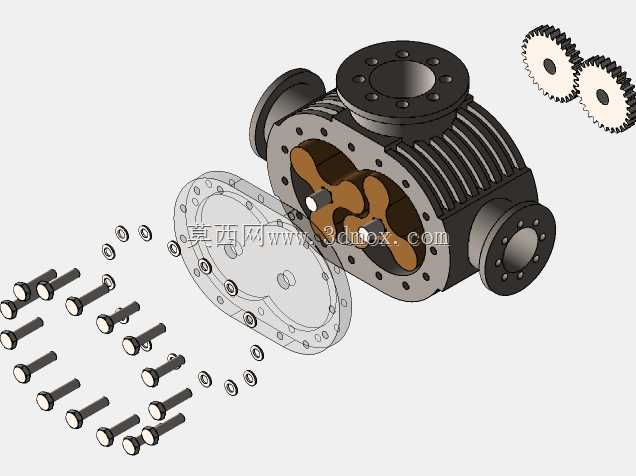

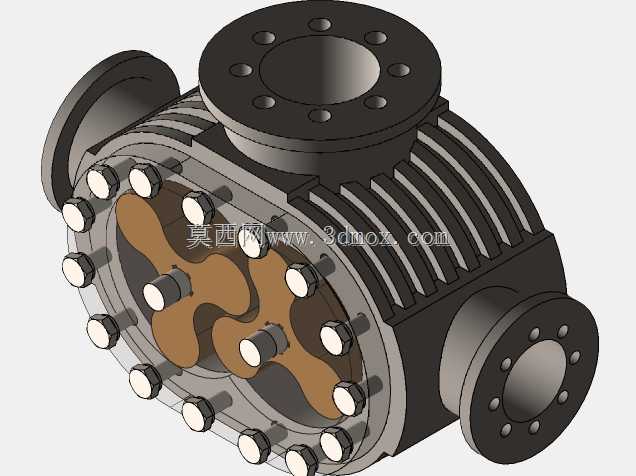

　　这套三维结构完整呈现了三叶型罗茨鼓风机的核心装配关系，剖开的泵体端盖可以直接看到腔体内一对共轭三叶转子的啮合状态，外围沿端盖圆周均布的紧固螺栓、进出气口的法兰连接结构、壳体外侧的散热肋条都做了实体还原，适合做气力输送系统选型校核、风机结构教学演示以及非标配套管路对接设计时参考。

　　从现场使用场景来看，这类容积式鼓风机最常出现在污水处理曝气池的供气支路、粮食加工厂的稻谷小麦正压输送线、化工粉料的密闭输送系统、水产养殖高密度塘口的增氧管网，还有冶金车间里的助燃空气供给环节。和离心风机相比，它的输出压力受管网阻力波动影响很小，哪怕后端管路因为滤芯积灰、料柱升高出现背压上升，输气量也不会出现断崖式下跌，这也是粉料输送和深水曝气工况优先选罗茨机型的核心原因。

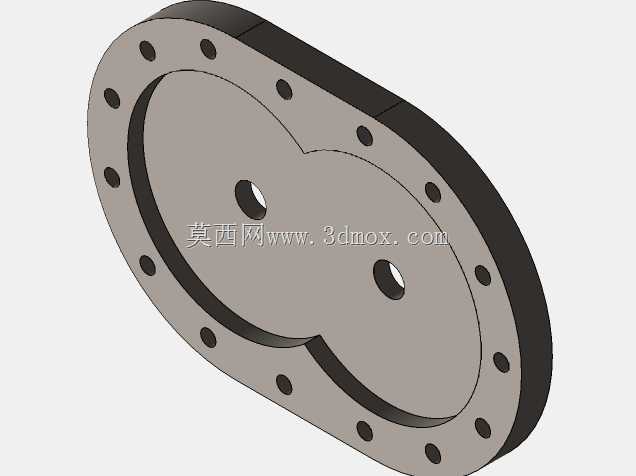

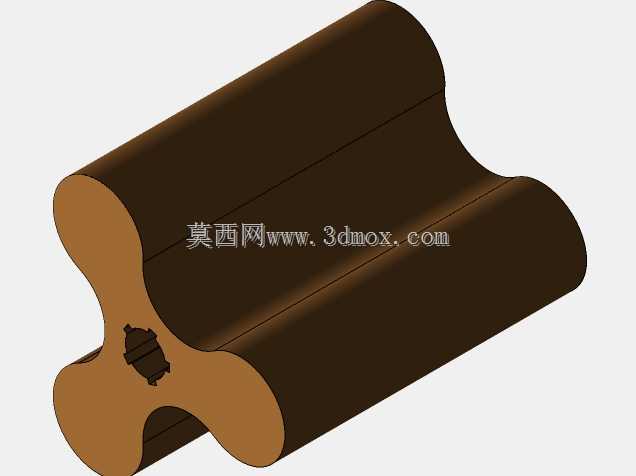

　　结构设计上，腔体内的两个三叶转子采用摆线共轭型线，转子之间、转子与泵体内壁、转子与两端端盖之间都保留了均匀的微小工作间隙，整机运行时两个转子不存在直接接触摩擦，不需要在腔体内注入润滑油，输出的压缩空气不会夹带油雾，完全可以满足食品级物料输送、生化曝气这类对气源洁净度有要求的工况。两个转子的同步传动完全依靠泵腔外侧油箱内的一对同步齿轮保证相位，建模时可以顺着端盖外侧的轴伸结构预留齿轮箱、轴承座、油封的安装空间，端盖圆周排布的螺栓孔位对应壳体上的螺纹孔，装配时按对角顺序分步拧紧可以避免端盖偏斜导致转子刮腔。

　　壳体外部沿轴向布置的平行散热肋片是很实用的细节设计：罗茨风机在压缩空气过程中会产生明显的绝热压缩温升，连续高负载运行时泵体表面温度可以超过一百摄氏度，这些外伸肋片直接增大了壳体和空气的接触面积，不需要额外加装冷却水套就能靠自然对流把部分热量散出，简化了整机配套。三个通流接口全部采用标准法兰结构，顶部和侧部的法兰端面上加工了环形密封槽和均布的螺栓孔，对接现场管路时可以直接匹配对应压力等级的标准法兰垫片，不需要额外焊接转换接头，法兰端面的加工垂直度在建模时需要和转子轴线保证平行度公差，避免管路安装后产生额外的偏心载荷拉裂泵体。

　　安装边界方面，这类泵体的进出风口法兰间距、转子轴的中心高度、底部支撑脚的安装孔距都需要在整机布局阶段提前核对：风机运行时两个转子高速旋转会产生周期性的气流脉动，配套的进出口管路必须加装弹性软接头隔断振动传递，底座下方要预留减震器的安装空间，端盖外侧的轴伸端要留出足够的检修距离，方便后期更换轴承和油封时不需要拆解整个泵体和管路。建模过程中可以通过干涉检查验证转子在整周旋转时的间隙变化，确认转子在任意相位都不会和壳体、端盖发生碰撞，同时核对同步齿轮的侧隙是否在合理范围，避免运行时出现转子碰撞异响。
