双滚轮导向支撑连杆组件结构设计

　　这套双滚轮连杆组件在车间输送线、移动工装台、轻型导向轨道以及小型滑移机构里十分常见，结构本身没有复杂的传动链，核心作用是把两个滚动轮通过一根长连杆刚性连接起来，让两侧滚轮在轨道上同步行走，避免单轮支撑容易出现的偏摆、卡滞和受力不均问题。从实际装配场景来看，这类组件常布置在设备底部或者滑动工位的两侧，滚轮卡在预设的导向轨槽内，连杆既承担连接定位作用，也会传递部分牵引载荷，当设备沿直线方向推移时，两个滚轮同步转动，把滑动摩擦转化为滚动摩擦，大幅降低推移阻力。

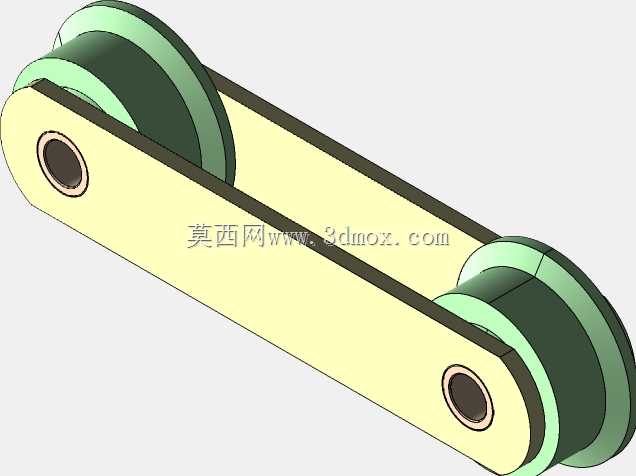

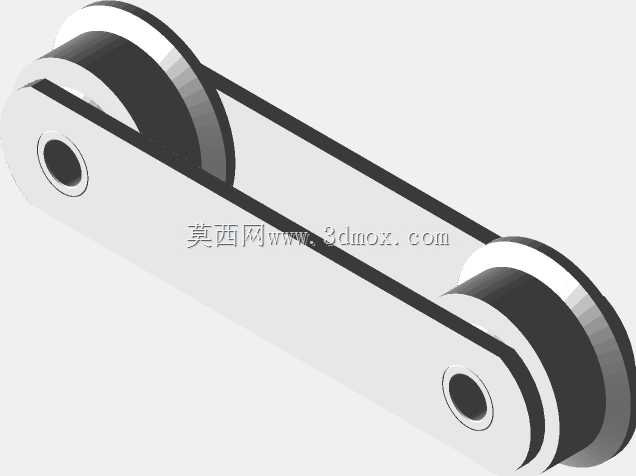

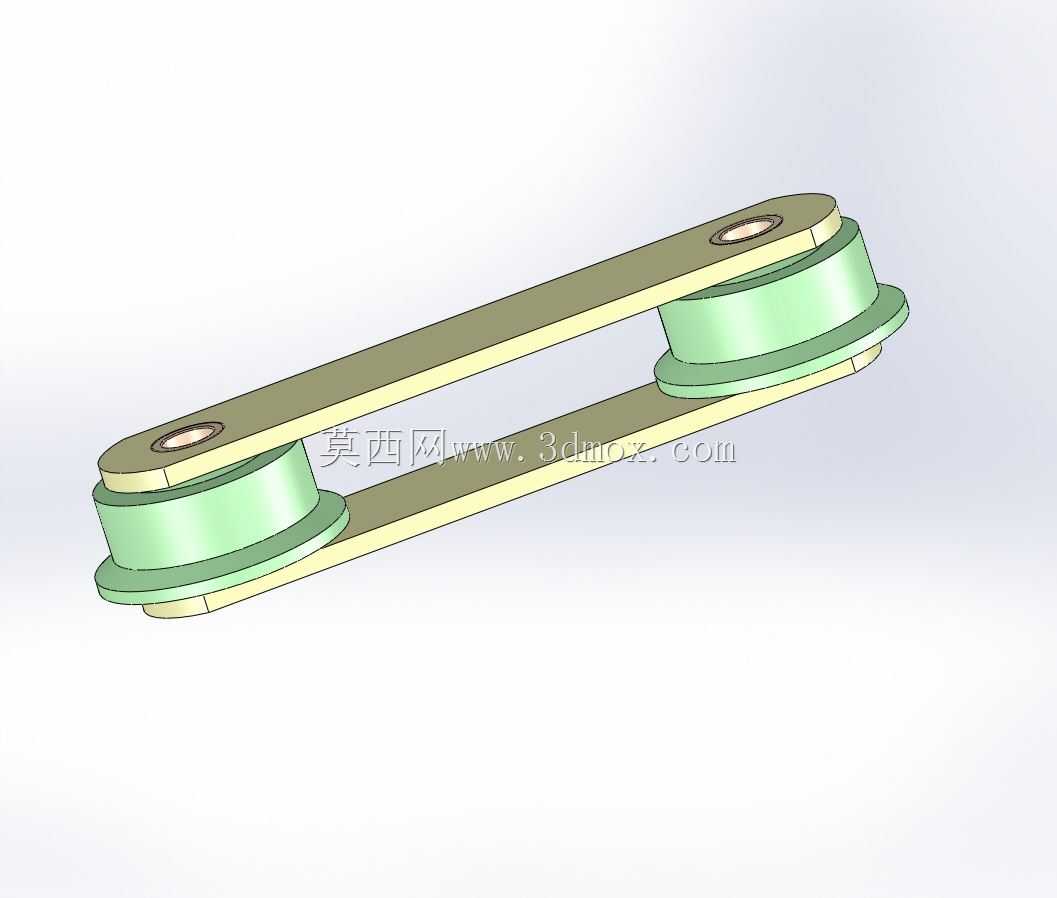

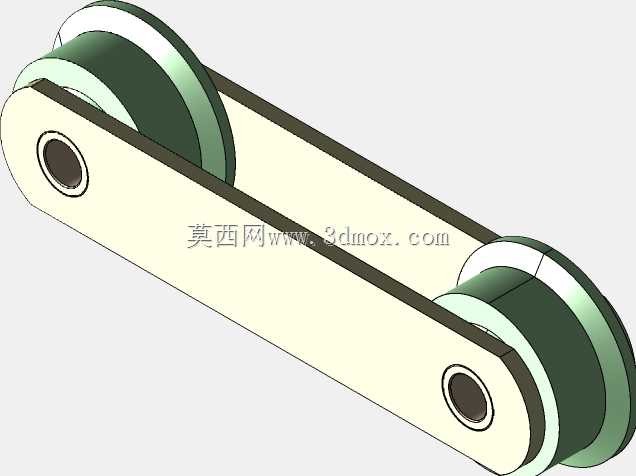

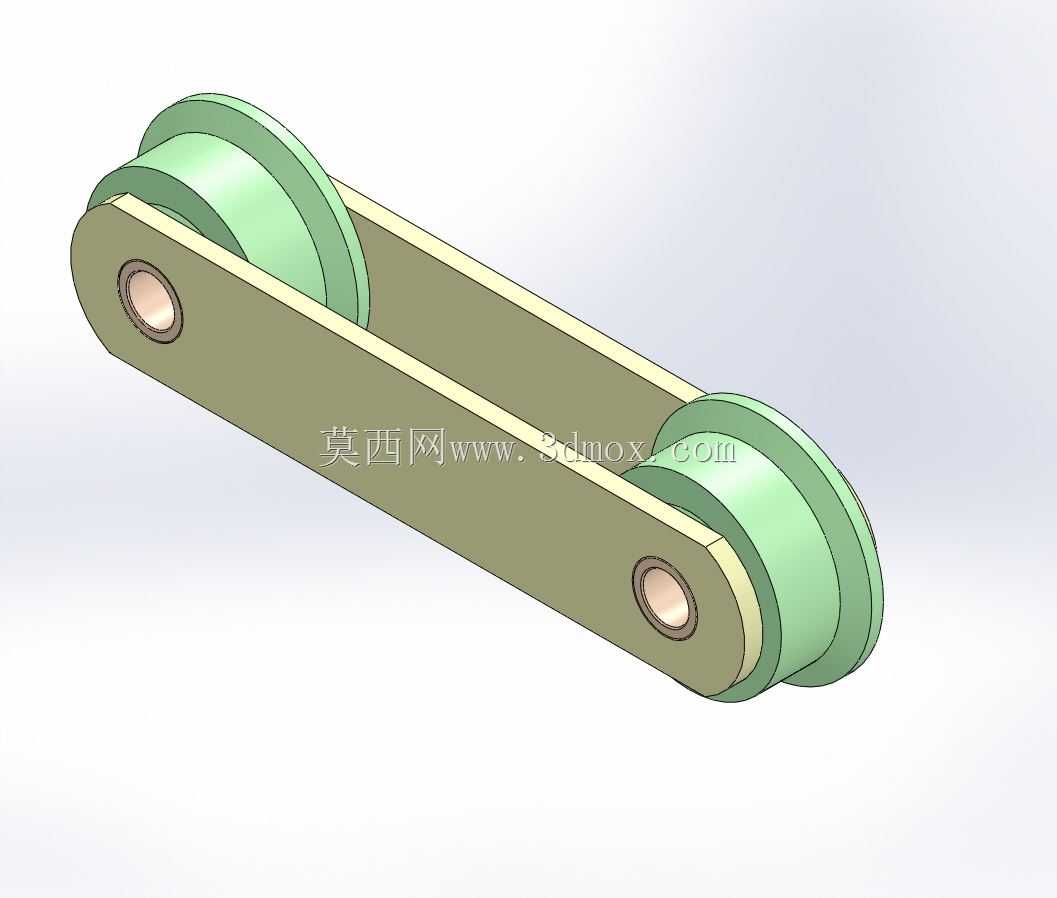

　　结构上可以拆分为三个核心部分：两端的滚轮、中间的长条形连接臂，以及滚轮中心的铰接衬套。滚轮采用带凹槽的轮缘造型，轮面中间内凹，这种型面设计是为了适配圆轨或者凸起导向边，运行时轮槽可以自动对中，即使推移过程中出现小幅横向偏移，轮缘斜面也会把组件引导回轨道中心，减少脱轨风险。滚轮的轴向宽度做了加厚处理，轮体和连接臂的侧面留有少量间隙，保证滚轮转动时不会和连杆侧壁发生摩擦剐蹭。中间连接臂采用长板式结构，截面为扁平矩形，这种造型在保证纵向抗弯强度的同时，尽可能控制了整体重量，长跨距的布局让两个滚轮的支撑间距拉大，设备行走时的支撑三角形底边更长，抗倾覆能力比近距双轮结构好很多，尤其适合行程较长、移动速度偏快的工位。

　　设计时首先要确定的是两轮中心距，这个尺寸直接决定组件的适配轨道间距，建模阶段需要把两端铰接孔的同轴度约束放在首位，两个孔的轴线必须平行且处于同一平面，否则装配后滚轮会出现别劲现象，转动阻力陡增，长期运行还会造成衬套偏磨。铰接位置内嵌了金属衬套，衬套内壁作为转轴配合面，相比直接在连杆板上开孔穿轴，衬套可以单独选用耐磨材质，磨损后仅更换衬套即可维护，不需要报废整个连杆件，降低了后期运维成本。连杆的板厚选取需要匹配整机载荷，轻型工装场景下薄板即可满足强度要求，如果承载较重，可在连杆中部增设加强凸筋或者弯折翻边，提升截面惯性矩，避免长连杆受载后出现中部弯曲变形。

　　安装边界方面，需要预留滚轮径向转动空间，轮体外圆和周边设备框架之间要留出足够间隙，防止运行过程中轮面磕碰机架；连杆上下表面也要和相邻安装件留出活动余量，因为组件随轨道行走时会存在微小上下浮动，间隙不足会出现运动干涉。滚轮的轴向定位依靠端部台阶或者卡簧实现，建模时要把卡簧的安装槽位置标注清楚，装配后滚轮的轴向窜动量需要控制在小范围内，既不能卡死无法转动，也不能窜动过大导致轮槽脱离导轨。在轨道对接的接缝位置，这种宽轮缘设计也能顺利通过接缝缺口，不会像窄轮那样容易卡在接缝处出现卡顿。

　　从受力路径分析，设备的竖向载荷通过铰接轴传递到连杆，再分散到两端滚轮，最终由轨道面承担，牵引力作用在连杆中部时，两端受力分配均匀，不会出现单轮过载的情况。如果用于倾斜轨道场景，还可以在轮槽表面做滚花处理增加摩擦力，防止停机后组件自行滑移。整套结构没有冗余零件，加工工艺性好，连杆可直接通过板材切割成型，滚轮采用常规车削加工即可完成，衬套选用标准耐磨件，整体制造成本低、维护拆装方便，在轻型输送、移动工装、导向滑移类设备中是非常实用的基础支撑行走部件。建模过程中所有配合面都预留了合理公差，铰接孔和衬套采用过渡配合，衬套和转轴采用间隙配合，保证实际装配后转动顺滑无卡滞，整体结构完全满足常规工业场景下的长行程直线导向行走需求。
