罐式小型探空卫星载荷结构设计

　　该结构以圆柱罐体作为主体承载形式，整体外形接近标准饮料罐，适合在有限直径的发射筒、探空火箭载荷舱或教学投放装置中布置。圆柱段承担主要的内部容纳空间，顶部端盖用于安装、检修和固定外露功能件，底部形成封闭承托边界，使电池、控制板、传感器、通信模块等器件能够沿轴向有序堆叠。

　　从实际使用场景看，这类罐式小型卫星常用于低空探空、工程验证、教学实验和短时飞行任务。设备被释放后，需要在下降过程中完成姿态稳定、环境数据采集、位置记录或无线数据回传。罐体不仅是外壳，也是安装基体，需要在较轻质量下保持足够刚度，避免发射振动、着陆冲击和运输过程中造成电路板位移、接插件松脱或传感器基准变化。

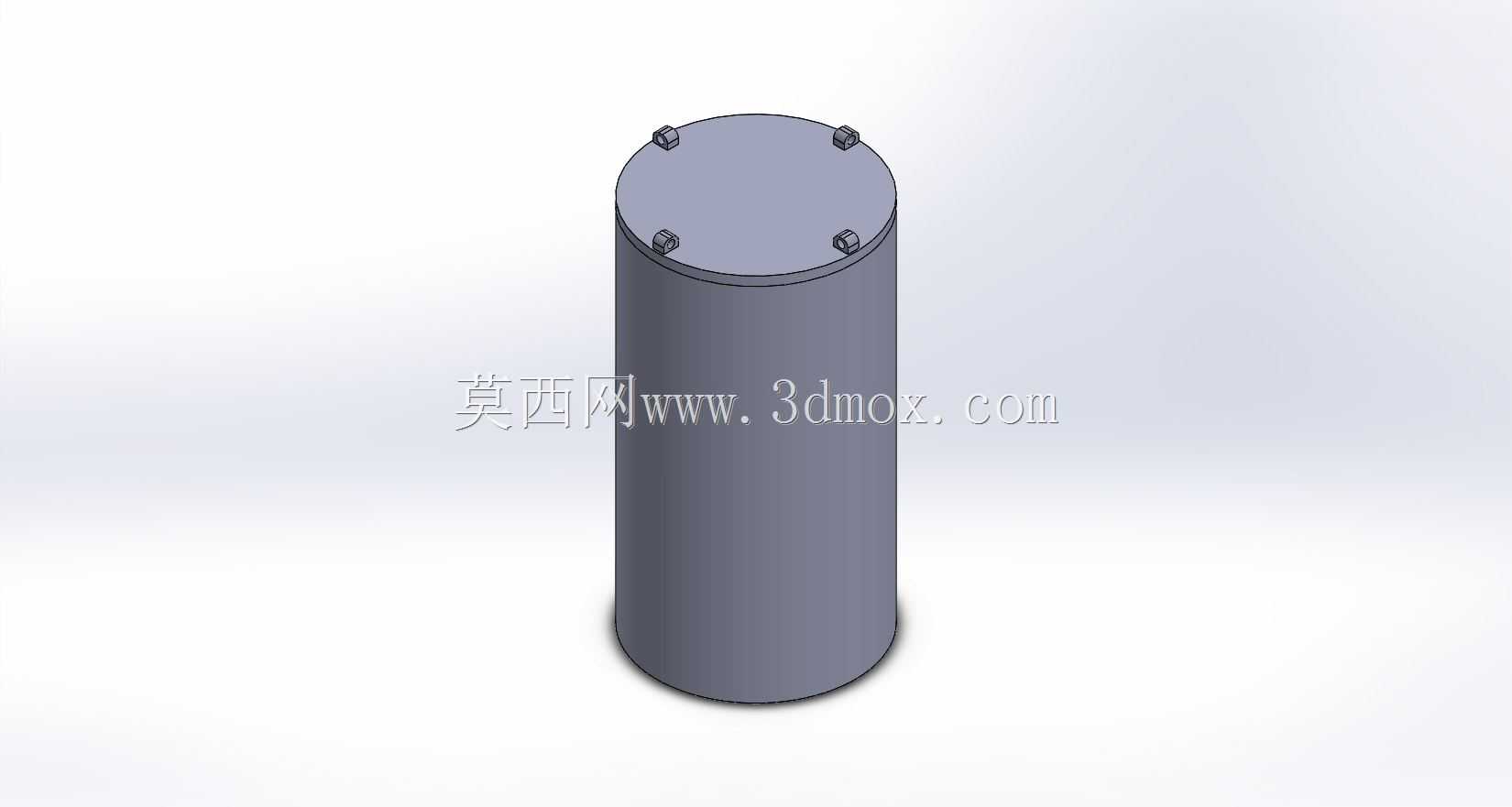

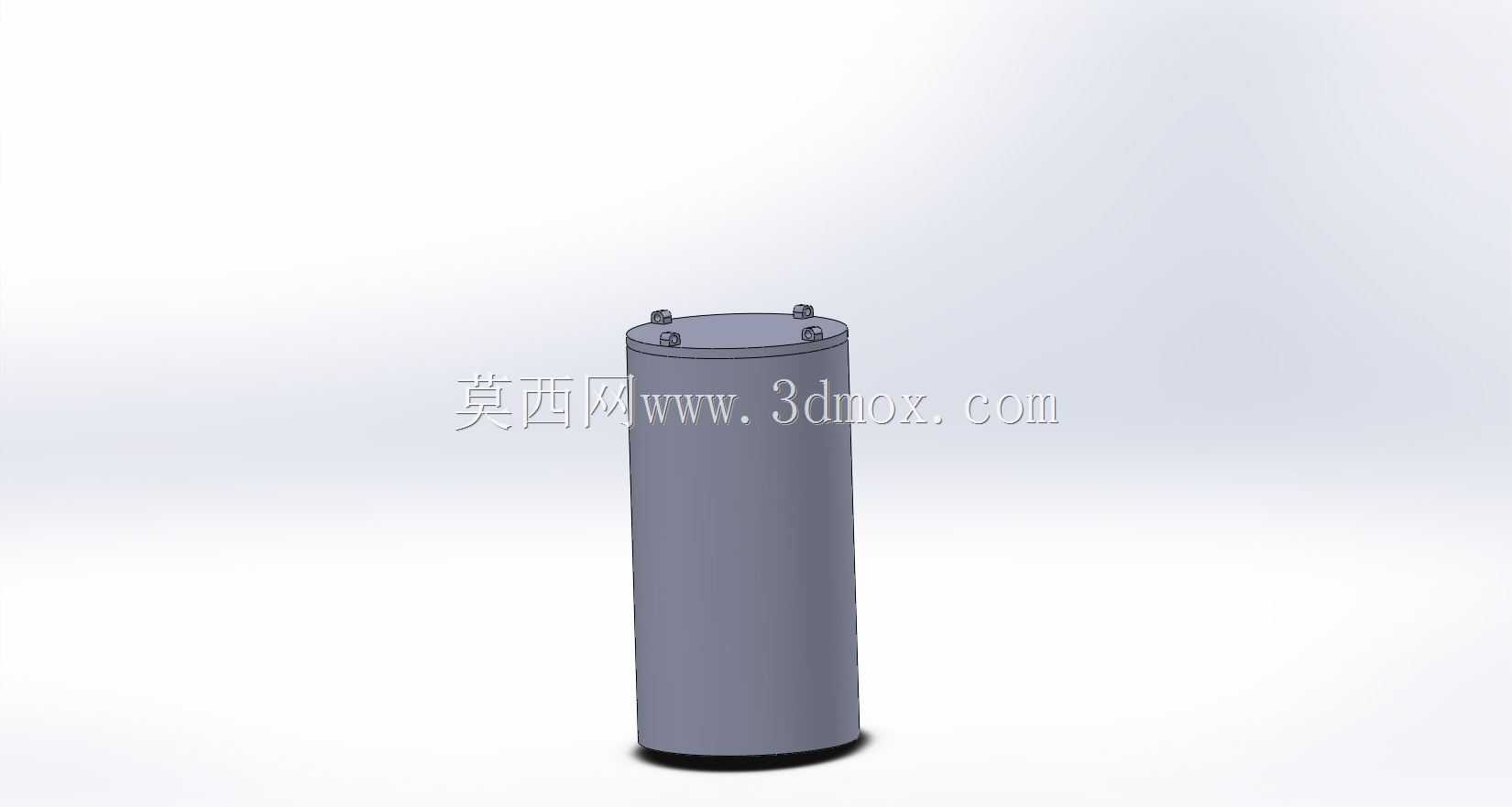

　　外形设计上，圆柱侧壁采用连续回转面，径向轮廓规则，便于与管状投放通道配合。顶部端盖略高于筒体，上表面布置数个小型固定件，可用于连接伞绳、固定支架、天线座或外部传感器。端盖与筒体之间形成明确的装配分界，既方便内部器件装入，也有利于在调试阶段反复拆装。底部采用圆弧过渡或收边形式，可降低端部应力集中，并在立式放置时提供稳定支撑。

　　内部布局应优先考虑质心位置。电池等质量较大的部件通常靠近下部布置，控制板和通信模块置于中部或上部，传感器根据测量方向固定在靠近端盖或侧壁的位置。这样的排布有助于让罐体在悬挂下落时保持轴向稳定，减少翻滚对温度、气压、高度、姿态等数据的干扰。若任务中配置降落伞，顶部连接点需要与主承力骨架或加强端盖相连，不能仅依赖薄外壳承受开伞冲击。

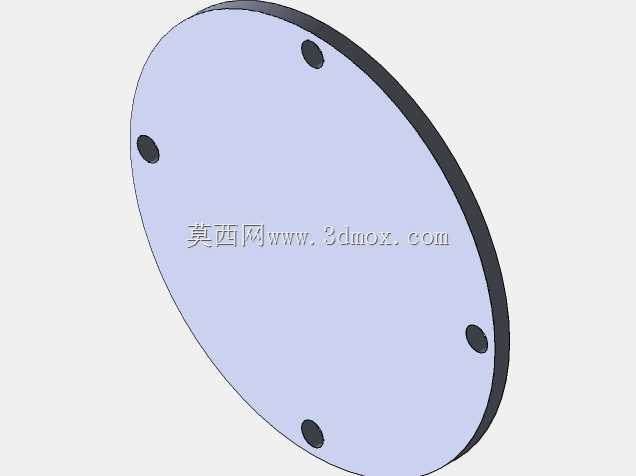

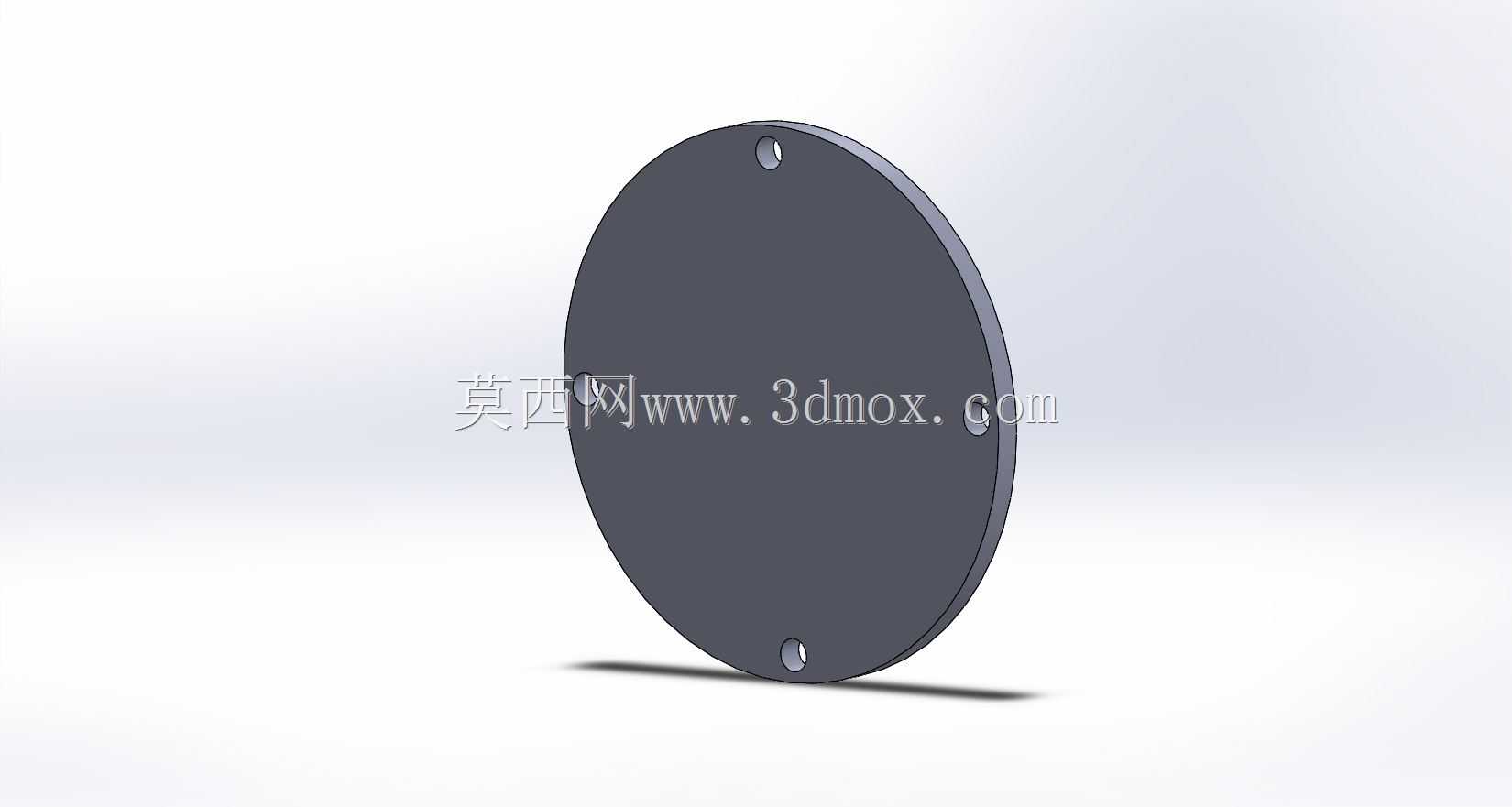

　　结构建模时，筒体可按薄壁壳体思路处理，壁厚需结合打印材料、复合材料或金属加工方式确定。端盖与筒体的连接可采用螺钉、卡扣、粘接或螺纹配合；若需要频繁开启，螺钉加压板的方式更可靠，若追求密封和快速装配，则螺纹旋合更适合。顶部外露件的位置应避开伞绳缠绕区域，天线类部件还要考虑金属壳体对信号的遮挡，必要时在端盖设置非金属窗口或外置天线座。

　　安装边界方面，圆柱外径是进入发射筒或投放管的关键尺寸，设计时需保留合理间隙，既要防止卡滞，也要避免间隙过大导致发射阶段横向撞击。总高度决定内部堆叠层数和重心位置，端盖凸起高度会影响有效包络，底部圆角则关系到立式放置和着陆接触。对于外接相机、温湿度探头、气压孔或GPS模块，应在模型早期预留开孔、凸台和紧固件位置，避免后期在薄壁筒体上随意开孔削弱截面。

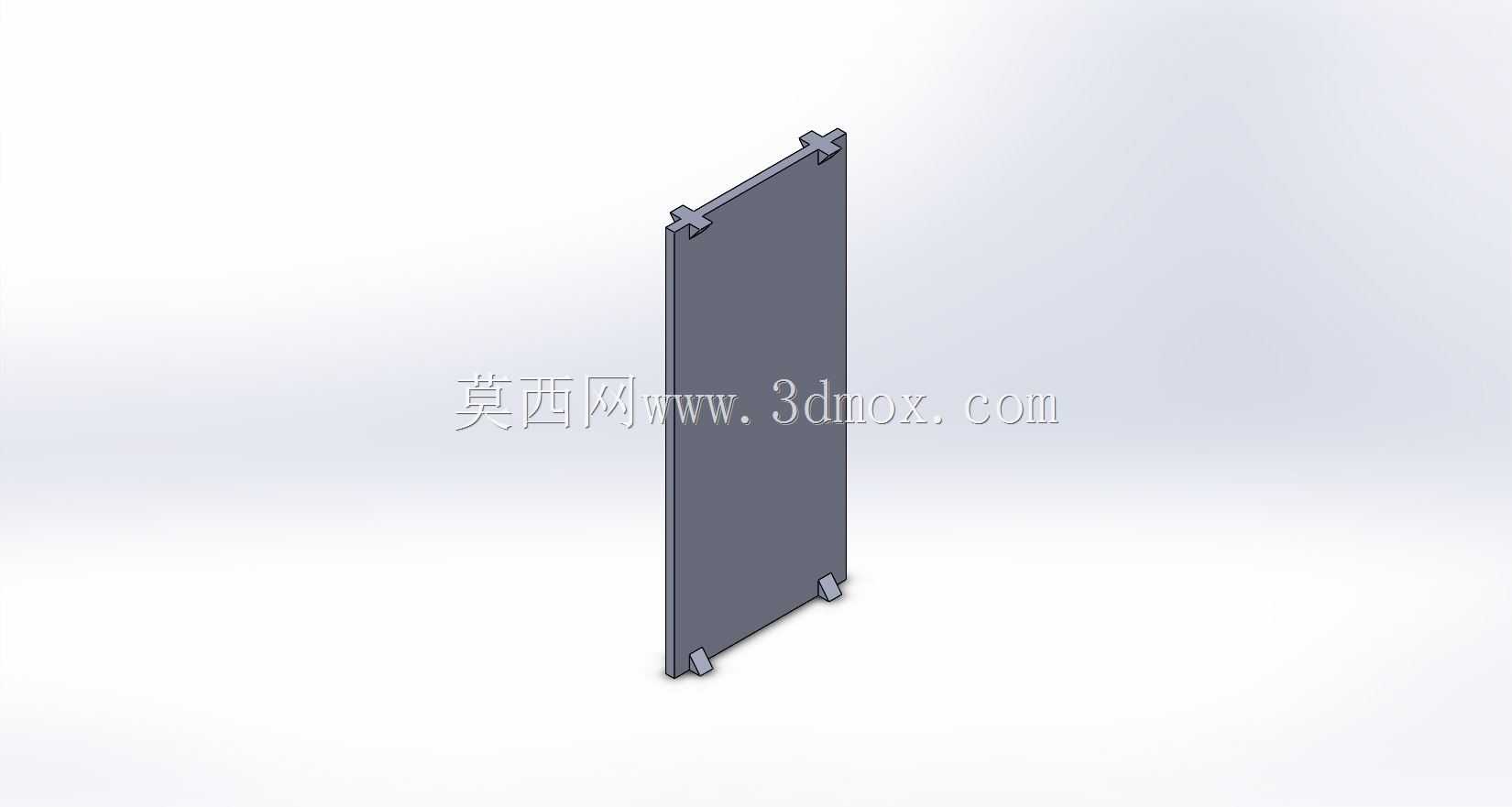

　　该模型的价值在于以简洁外形呈现小型航天载荷的典型结构逻辑：规则包络适应投放约束，封闭筒体保护电子器件，端盖承担外部接口，内部空间支持模块化集成。进行结构细化时，可进一步加入隔板、立柱、电池仓、走线槽、密封槽和伞绳挂点，使概念罐体转化为可加工、可装配、可测试的探空设备。
