透明PET饮用塑料瓶轻量化结构造型

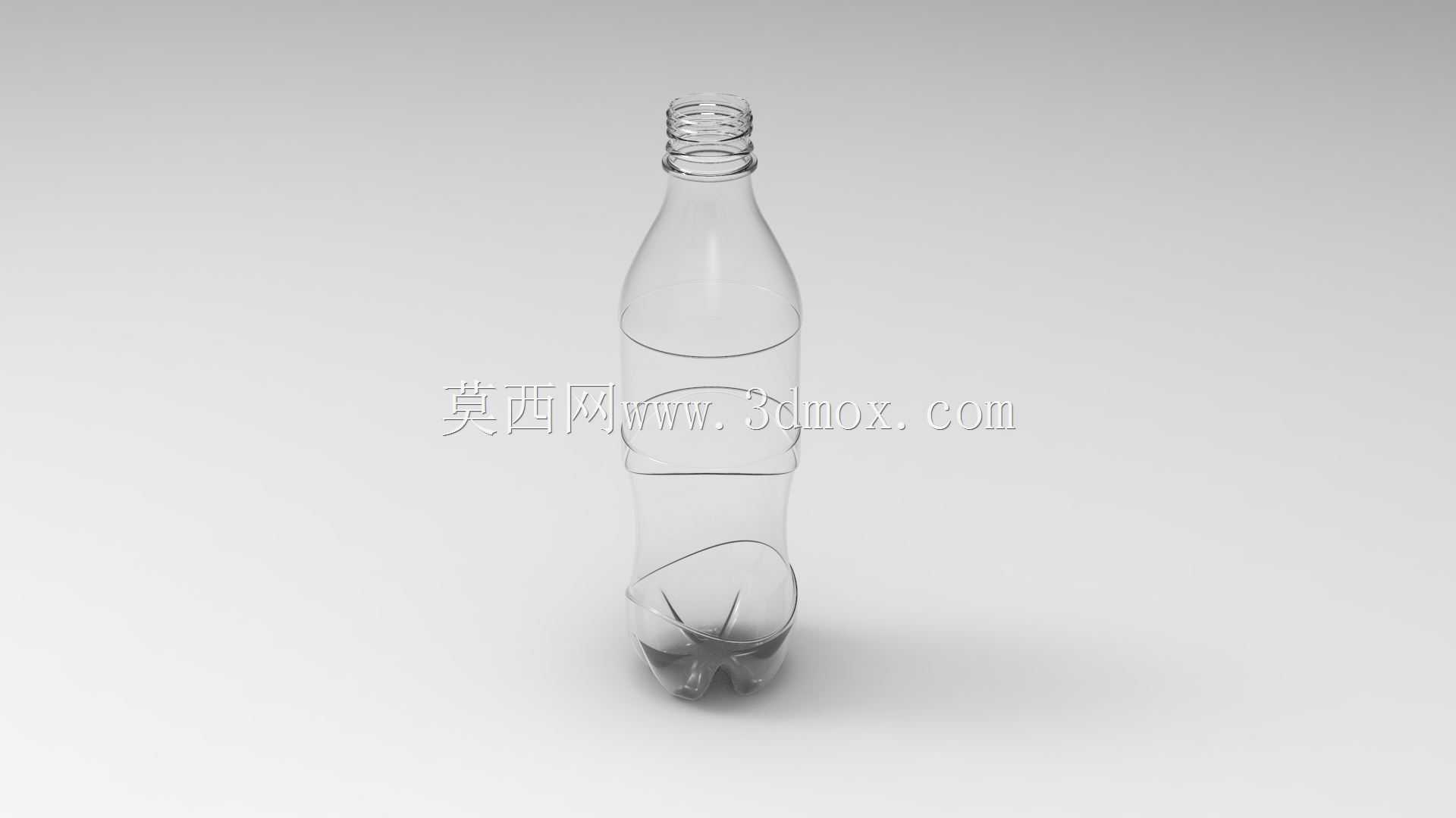

　　该作品呈现的是一只透明饮用塑料瓶的完整三维结构，主体采用薄壁回转体思路构建，瓶口螺纹段、肩部过渡区、圆柱瓶身、环形加强筋以及底部花瓣式支撑结构均有明确表达。模型在外观上保留了常见一次性饮料瓶的比例关系，瓶身修长，瓶口外径小于主体直径，肩部通过连续曲面收束至螺纹颈部，底部则采用多瓣内凹造型，既满足吹塑成型后的自立要求，也兼顾灌装、输送、码垛和手持使用时的受力状态。

　　从实际应用场景看，这类瓶体广泛用于饮用水、茶饮、果汁等液态消费品的包装环节，上游连接瓶坯注塑与吹塑成型，下游进入灌装机、旋盖机、贴标机、喷码设备、输送线和装箱工位。三维建模时不能只把它看作简单外壳，而要同时考虑容器在生产线中的通过性。瓶身外径决定导轨间距、星轮卡位和护板间隙；瓶口螺纹尺寸影响旋盖头匹配与封盖稳定性；瓶高方向则关系到灌装阀让位、贴标辊接触位置以及纸箱排列高度。若模型曲面过渡不顺，后续在做设备干涉检查或输送仿真时，容易出现卡瓶、倒瓶或夹持点不合理的问题。

　　结构设计上，瓶体最核心的是薄壁承载与局部加强之间的平衡。透明材料在成型后壁厚通常较薄，单纯光滑圆柱面虽然建模方便，但在抽真空、灌装增压、堆叠受压和手持挤压时容易出现明显变形。因此瓶身设置了多道环形凹凸筋，这些筋位并非装饰线条，而是通过局部截面变化提高周向抗弯刚度，降低空瓶转运时的瘪缩风险。肩部曲面需要控制曲率突变，避免吹塑过程中材料拉伸不均；若肩部收敛过急，实际生产中可能出现壁厚偏薄、冲击开裂或标签贴合不服帖等情况。

　　瓶口部分采用标准螺纹连接思路，外螺纹圈数、螺距和封口端面需要与瓶盖配合。模型中螺纹段下方保留了限位环结构，该位置在旋盖时可作为轴向定位参考，也能为防盗环提供装配边界。瓶口端面平整性直接影响密封效果，设计时应保证端面与瓶体轴线垂直，避免封盖后出现渗漏。颈部到肩部的过渡半径不宜过小，否则在热灌装或碳酸饮料内压作用下，应力容易集中在颈根区域。

　　底部结构是该类容器建模的重点。花瓣式底脚将支撑面分散到多个接触区域，使瓶子在输送带和桌面上能够稳定直立；底中央向内凹陷，可减少底部与平面的大面积贴合，降低因底面轻微不平造成的晃动。各底脚之间的凹槽还要考虑吹塑模具合模、材料流动和冷却定型。若底脚高度过大，瓶体稳定性虽然增加，但材料堆积和成型难度也会上升；若底脚过浅，则堆叠和受压时底部容易外鼓。

　　外形尺寸与安装边界方面，建模应重点锁定瓶口外径、螺纹有效长度、瓶身最大外径、肩部起始高度、总高、底脚外接圆以及标签包覆区域。瓶身最大轮廓决定包装线护板、分瓶螺杆和机械手夹持范围；总高与瓶口位置决定灌装头和旋盖头的升降行程；标签区域需要避开环形筋的剧烈起伏，保证标纸在收缩或粘贴后不产生褶皱。对于自动化产线集成而言，还需把瓶体作为运动件进行间隙校核，尤其是在星轮交接、风道输送和装箱导向位置，轮廓公差往往比单纯外观造型更重要。

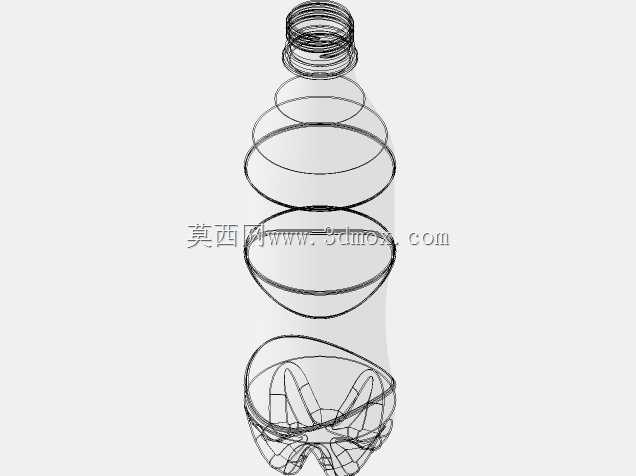

　　从曲面构建角度看，瓶体适合通过旋转特征生成基础轮廓，再对螺纹、加强筋和底脚进行局部切除或加厚表达。薄壁特征要保证壁厚方向连续，瓶口、肩部和底部的厚度过渡应符合吹塑件材料分布规律。渲染状态下的透明效果有助于观察内部轮廓和底部折边，但在结构评审时，还应配合剖面视图检查壁厚、筋位深度和底脚过渡半径。整体而言，该模型既可用于包装容器造型设计，也可作为饮料灌装线、夹持机构和输送工装开发时的数字样件。
