正交传动锥齿轮副与小齿轮啮合结构

　　这套锥齿轮与小齿轮结构主要用于两相交轴之间的旋转运动传递，常见于需要改变动力传递方向的紧凑传动单元中。实际设备里，动力从一根轴输入后，通过小锥齿轮与大锥齿轮的齿面啮合，将转矩传递到与之呈一定夹角的输出轴上，轴交角通常按90度布置，也可根据箱体空间调整为其他相交角度。此类传动形式在轻工设备、输送换向机构、小型工作台回转驱动、手动调节装置以及一些空间受限的传动箱中较为常见。

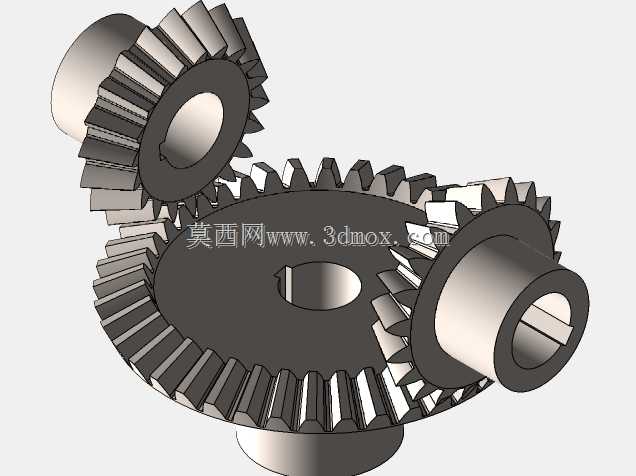

　　从结构组成看，模型包含一个尺寸较大的盘形锥齿轮和两个较小的锥齿轮件。大锥齿轮采用盘式结构，轮齿沿圆锥面均匀分布，背部带有轮毂和中心孔，用于与输出轴配合；小锥齿轮则带有较长的轴颈或轮毂，中心设置通孔或键槽连接区域，便于与输入轴装配。齿形部分按照锥齿轮的展成关系建立，齿顶、齿根和节锥面之间保持连续过渡，啮合时两轮节锥相切，接触区集中在齿面中部偏窄的位置，这样既能保证传动平稳，也能在受载后避免齿端边缘接触。

　　设计这类齿轮副时，首先要确定传动比、模数、齿数、压力角和轴交角。大齿轮齿数较多，小齿轮齿数较少，二者共同决定减速比；模数影响齿厚和承载能力，齿数则影响外形尺寸与重合度。锥齿轮不能像圆柱齿轮那样只看端面尺寸，必须同时控制节锥角、根锥角、面锥角和轮坯安装距。模型中轮毂长度、轴孔直径、键槽位置以及齿圈宽度都需要与箱体、轴承和轴系边界协调，否则容易出现齿轮装不进箱体、啮合间隙无法调整或轴端干涉等问题。

　　在安装边界方面，大锥齿轮通常通过中心孔定位在轴上，并依靠键或锁紧件实现周向固定；小齿轮轴颈伸入支承位置后，需要保证小轮节锥顶点与大轮节锥顶点重合。实际装配中常通过调整垫片或轴承端盖控制齿轮轴向位置，使齿面接触印痕位于合理区域。若小轮过于深入，接触区会偏向齿大端；若退出过多，则可能偏向小端并引起噪声和磨损。三维建模时将齿轮、轴孔、键槽和轮毂一体表达，有利于在设计阶段检查齿顶与箱体、相邻轴套、紧固件之间的最小间隙。

　　功能特性上，锥齿轮传动适合中低速、中等载荷下的换向传动，结构比多级圆柱齿轮换向更紧凑，能在较短距离内完成轴线方向转换。盘形大齿轮刚性较好，适合承受较稳定的转矩；小齿轮轮毂加长后可改善轴系支承跨距，减少悬臂带来的挠度。对于需要手动微调或轻载动力传递的机构，这种三件式齿轮组合还可用于演示不同啮合位置、检修拆装顺序以及齿面接触关系。

　　建模过程中，轮齿部分采用沿锥面分布的实体齿形，齿槽深度由大端向小端逐渐收缩，符合锥齿轮轮坯的几何特点。中心孔、端面台阶和轮毂外圆均保留了装配所需的基本特征，便于后续在装配体中与轴、轴承、挡圈和箱体孔位配合。外形上，大齿轮的最大径向轮廓由齿顶圆决定，轴向占用则包括轮毂伸出长度和齿圈宽度；小齿轮的外伸轴段需要纳入安装空间校核，尤其要注意轴端不能与大齿轮背面或箱体壁面发生碰撞。

　　工程应用中，这类结构不仅是单个零件模型，更是一个完整换向传动副的空间表达。通过三维装配关系，可以直观检查轴线交点、齿轮啮合侧隙、轮毂支承位置和拆装路径；在细化设计时，还可在此基础上补充轴承、密封件、润滑腔和调整垫片，使锥齿轮传动单元具备可制造、可装配、可维护的工程条件。
