差速器齿轮箱传动总成结构设计

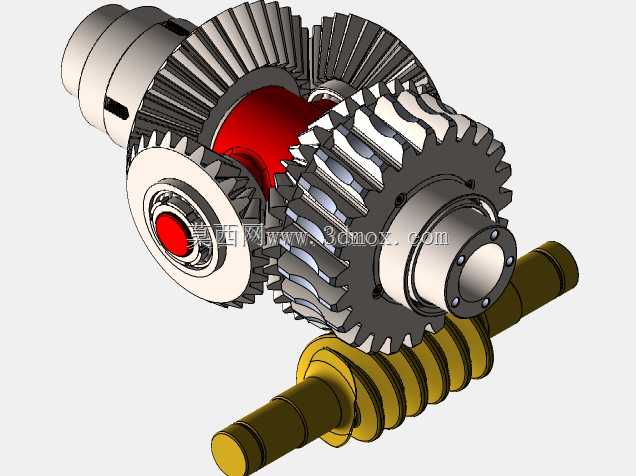

　　这套差速齿轮传动总成在结构搭建阶段，最先要明确的是它在整机动力链路里的安装位置——这类集成锥齿轮差速与蜗杆蜗轮减速的组合结构，常见于小型行走设备、低速重载输送转台以及需要双侧输出转速差的轮边驱动单元中。实际工况里，动力从蜗杆轴端输入，经过蜗杆与蜗轮的一级大减速比传动，把高转速低扭矩的输入动力转化为低转速大扭矩的中转动力，再传递到差速器壳体带动行星锥齿轮公转；当两侧输出轴遇到不同行驶阻力，比如设备转弯、单侧轮面打滑时，差速器内部的半轴锥齿轮与行星锥齿轮产生相对自转，自动分配左右两侧输出轴的转速，既保证动力持续输出，又避免轮胎或传动件因强制同步出现滑磨、扭损。

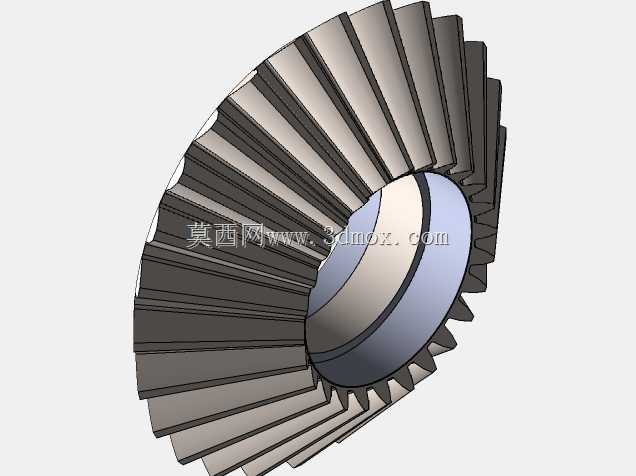

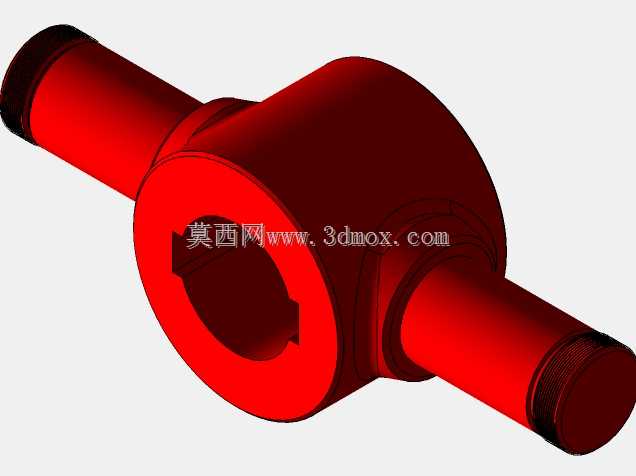

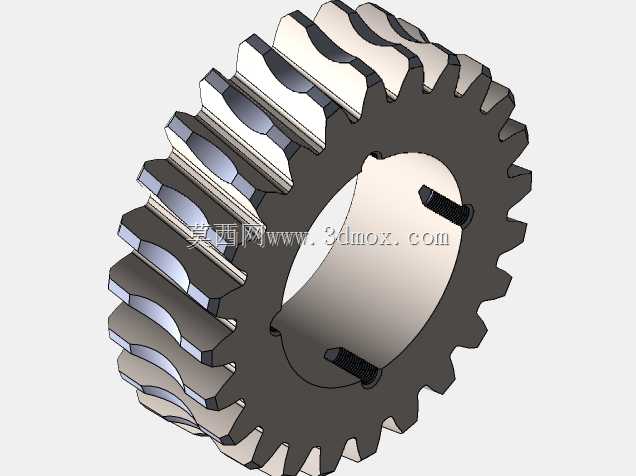

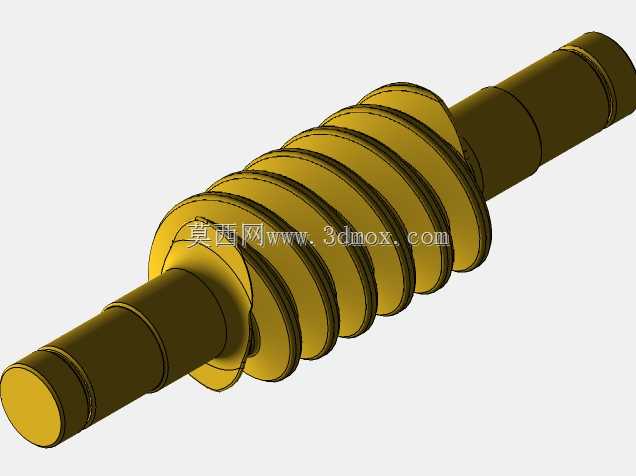

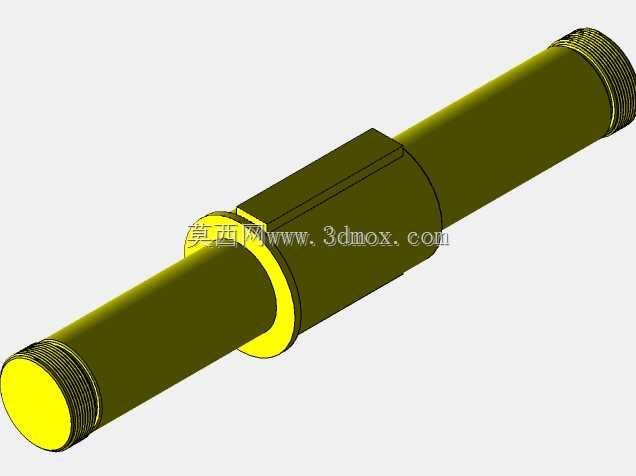

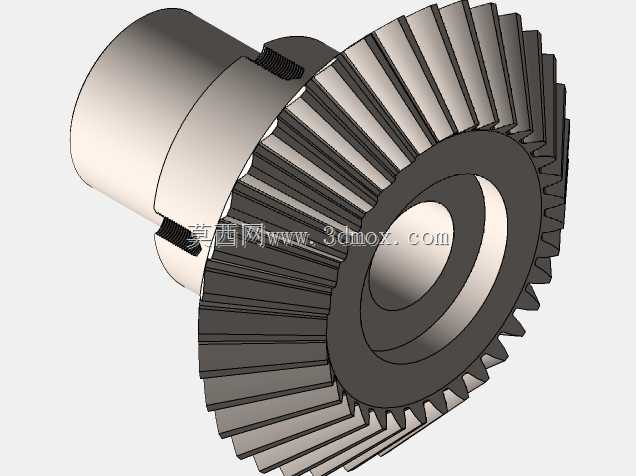

　　从三维结构的装配逻辑来看，建模时首先要锁定蜗杆轴的安装基准：两根同轴的轴段预留轴承安装位，轴肩高度严格匹配所选轴承内圈定位尺寸，蜗杆齿部的导程角、模数与配对蜗轮的齿形参数完全啮合，蜗轮通过周向键连接固定在差速器壳的输入法兰上，法兰端面布置一圈紧固螺栓孔，保证大扭矩传递时蜗轮不会相对壳体周向窜动。差速器壳采用分体式腔体结构，腔体内预留十字行星齿轮轴的安装孔，四个行星锥齿轮分别套在十字轴的四个轴颈上，轴颈末端开设卡簧槽，用挡圈限制齿轮轴向脱出；左右两个半轴锥齿轮从腔体两侧伸入，与行星锥齿轮呈90度交错啮合，半轴齿轮的内孔加工花键槽，用来和两侧输出半轴传递扭矩，齿轮背面与差速器壳内壁之间预留耐磨垫片的安装间隙，垫片厚度可在装配时选配，用来调整锥齿轮的啮合侧隙，补偿长期运行后的齿面磨损。

　　外形与安装边界方面，整套总成的最大外轮廓由差速器端的大直径从动圆柱齿轮、下方横向布置的蜗杆轴共同决定：差速器输出端的法兰盘外径、螺栓分布圆直径要和对接的轮边轮毂安装尺寸完全匹配，法兰端面的止口凸台起到径向定位作用，装配时止口与轮毂内孔间隙控制在过渡配合区间，避免运行中出现不同心带来的振动。蜗杆轴的两端轴伸长度、轴径以及键槽尺寸，要和上游驱动电机、联轴器的安装规格适配，轴端预留的锁紧螺纹孔用来固定轴承内圈与联轴器，防止轴向窜动。整个齿轮箱的腔体壁厚按照铸造工艺要求设计，轴承座位置做局部加厚处理，既保证箱体刚性，又避免壁厚突变带来的铸造应力集中；箱体上开设的油道、油位观察孔与放油孔位置，在三维建模时同步完成布局，保证蜗轮蜗杆啮合区、差速齿轮啮合区都能被润滑油充分浸润，高速运转时飞溅的润滑油可以回流到箱底，不会出现局部干磨。

　　设计过程中需要重点校核的参数包含多个维度：首先是蜗杆蜗轮的啮合重合度，要保证至少两对齿同时参与啮合，降低重载下的断齿风险；其次是差速锥齿轮的齿面接触区，通过调整半轴齿轮垫片厚度，让接触印痕落在齿面中部偏齿顶位置，避免偏载导致齿端早期磨损；再者是所有回转零件的同轴度，蜗杆轴两端轴承位的同轴度、差速器两侧半轴轴承位的同轴度都要在工程图中标注形位公差，防止装配后齿轮出现卡滞、异响。针对实际使用场景，如果是行走设备配套，还要校核单侧车轮完全打滑时，另一侧半轴能传递的最大扭矩，保证差速器内部齿轮的弯曲强度、接触强度都留有足够安全系数；如果是固定转台设备使用，则可以适当调整蜗杆的导程角，利用蜗轮蜗杆的反向自锁特性，避免动力切断后转台在外力作用下自行反转。整套三维结构把所有传动件、紧固件、定位垫片都完成了装配约束，运动仿真阶段可以模拟动力输入后两侧输出轴的差速动作，直观验证齿轮啮合是否存在干涉、运动行程是否超出箱体边界，为后续出工程图、加工试制提供完整的结构依据。
