通讯终端模拟测试工装夹持座结构

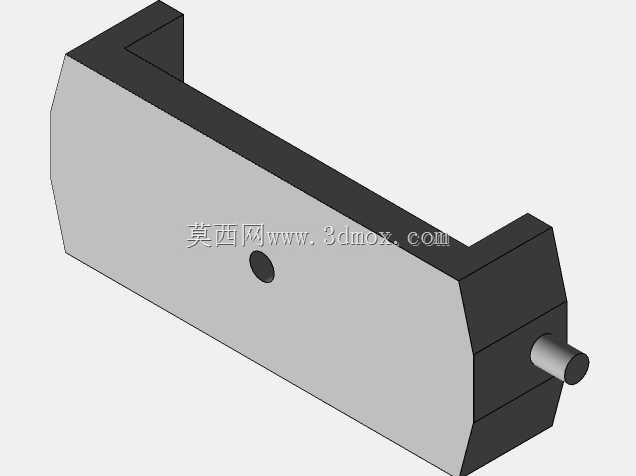

　　这套结构面向通讯类产品在产线功能模拟、整机装夹定位环节的实际需求展开，主体采用长条形跨距式支座构型，整体轮廓为两端带安装支脚的门型跨架，跨架主体为大截面刚性梁体，梁体正面预留居中的定位销孔，用于工装整体在测试台面上的基准对位，梁体两端向下延伸出对称的支撑立壁，立壁底部做切角避让处理，避免与台面上的走线槽、周边检测探头发生干涉，其中一侧立壁向外伸出同轴导向轴，轴段可作为摆动、压合或者插拔动作的回转基准，适配不同测试工序里的动作导向需求。

　　从现场使用逻辑来看，这类工装座常布置在通讯终端整机功能模拟工位，工人或者自动上料机构将待检测产品放置在跨架内侧的容纳空间后，两侧立壁可以对产品的左右窜动形成硬限位，正面的基准面贴合产品外壳平面，保证每一次装夹的产品坐标系和测试探针、信号采集模块的相对位置重复一致，避免因装夹偏移导致的测试触点虚接、信号读取偏差。伸出的侧轴可以配套扭簧、摆臂或者压头组件，实现测试完成后上盖自动抬升、产品快速取放的动作，也可以作为整个工装座和外部直线滑台的连接导向段，让整套夹持座随滑台在不同测试工位之间流转。

　　设计阶段优先保证主体梁的刚性，长跨距结构如果壁厚选取过薄，在反复压合、插拔测试作用力下会出现梁体中部挠曲变形，长期使用后定位面平面度超差，因此主体采用等厚实体加局部加强的构型，两端立壁和主梁交接处做直角过渡无冗余挖空，把受力最集中的拐角部位截面厚度补足，抵消循环载荷带来的应力集中。主梁正面的居中销孔采用基准孔设计，孔径和台面上的定位销采用小间隙配合，装配时无需反复打表找正，落位后锁紧紧固螺钉即可完成工装更换，适配多批次产品换产时的快速切换需求。

　　外形尺寸方面，整体长度覆盖常规手持通讯终端的整机宽度，两端支脚的外宽小于测试台的安装槽间距，底部支撑面的接触宽度足够分摊压装作用力，不会在台面上出现压痕或者滑移。侧伸轴的轴向长度预留了配套摆臂、轴承的安装空间，轴端的轴段直径适配标准微型轴承的内孔，不用额外定制异形传动件。主梁内侧的净空高度大于待测产品的最大厚度，产品放入后顶部和梁体内侧预留足够间隙，方便操作人员手指取放，也避免自动上料吸盘下行时和工装发生碰撞。

　　结构的边角位置全部做了切角或者倒角处理，一方面去除加工后的锐边，避免操作人员上下料时划伤，另一方面切角让出了产品外壳的圆角轮廓空间，产品到位后不会因为边角干涉出现放不平、翘边的问题。整个结构没有复杂的异形曲面，所有特征都可以通过常规铣削加工一次装夹完成，主体材料可选普通45号钢或者铝合金，钢材版本适合大载荷、高频次的长期量产工位，铝合金版本适合需要人工频繁搬换工装的小批量多品种产线，两种材料都能满足测试工位的刚性要求。

　　在功能扩展上，主梁正面的平面可以额外加装测试探针安装板、信号转接板或者柔性压垫，销孔作为统一基准，所有外接附件的定位尺寸都可以以该孔为原点标注，装配后累积误差小。两侧立壁的内侧平面可以根据不同产品的外形更换限位镶块，不用更换整个工装主体，只需要替换镶块就能适配不同外形的通讯产品，大幅降低多品种生产的工装制造成本。侧轴的同轴度和主梁正面的平行度在加工时一次找正保证，后续配套回转压臂时，压臂的运动平面和产品表面保持垂直，压合作用力均匀分布在产品壳体上，不会出现偏压导致的外壳凹陷、接口错位问题。

　　实际工位布局中，这套夹持座的安装边界充分考虑了周边设备的干涉范围：底部支撑脚的占用区域避开台面上的气动接头、走线孔位置，侧轴伸出方向预留了传动组件的安装空间，主梁后方留出了信号线缆的弯折走线空间，所有管线不会在工装动作过程中被挤压磨损。整个结构的受力路径清晰，测试时的压合力、插拔力通过产品传递到两侧立壁，再沿立壁传导到台面支撑面，主梁主要承担限位和附件安装基准的作用，长期循环受力下变形量极小，能够维持稳定的定位精度，满足通讯产品批量模拟测试的重复性要求。
