工业机床用铸铁工装固定工作台

　　在常规金属切削产线的布局里，这类工作台往往不是独立运转的主机，而是夹在机床执行端与待加工坯料之间的基准载体——车间里把粗加工后的阀体、泵壳或者焊接小组件吊到它上面，后续的铣面、钻孔、攻丝甚至多工位检测，都要先靠它把工件的空间姿态锁死。很多新手做方案时容易把它当成一块带槽的实心铁块，实际落地时要考虑的边界条件要细碎得多：首先是安装基面，它下方的承托结构直接对接机床T型槽或者生产线的工位支架，底面的平面度如果留的余量不对，锁紧后整个台面会产生内应力，加工完松开工件，零件尺寸直接飘出公差带。

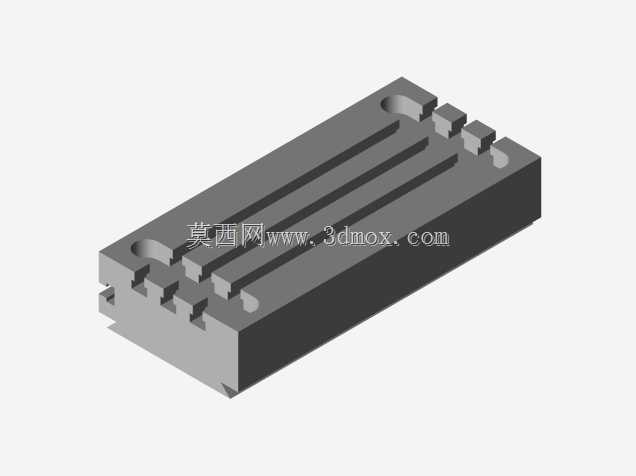

　　从结构形态上看，台面主体采用高阻尼铸铁材质的构型思路非常明确，顶面平行排布的多条通长T型槽是整个部件的功能核心，槽间距按照通用工装压板的标准模数设定，作业人员不需要为每一批新工件重新定制压块，只要把T型螺栓穿入槽内，配合活动压板就能快速调整夹持点位，哪怕是外形不规则的异形铸件，也能通过增减垫块、调整压点位置完成固定。台面两端预留的锁紧凸台与定位销孔，一方面用于工作台自身和下方基座的对位安装，保证重复拆装后台面的平行度不会出现偏移，另一方面也可以作为侧向夹紧机构的安装基准，当加工过程中切削力沿水平方向冲击工件时，侧向挡块可以抵消大部分横向载荷，避免工件出现滑移颤振。

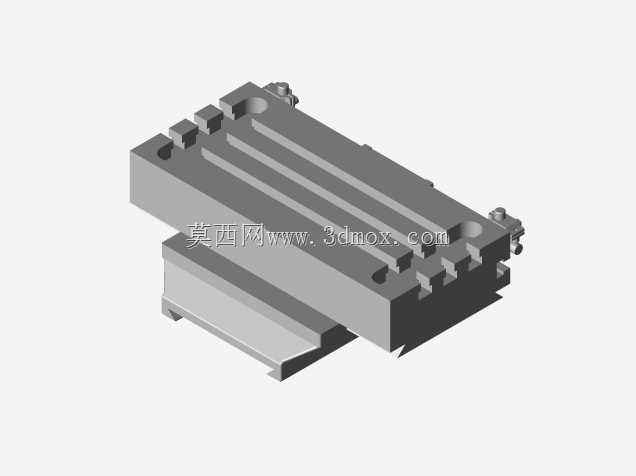

　　实际选型匹配的时候，外形尺寸的边界约束是第一道关卡：台面的长宽尺寸不能超过机床工作台的有效行程范围，要给刀具的走刀路径、排屑空间还有操作人员的扳手操作留出足够余量，高度方向的尺寸链计算尤其关键，工作台自身厚度加上工件的最大装夹高度，再叠加刀柄、刀具的伸出长度，总高度必须落在机床Z轴的有效行程区间内，一旦超程，要么无法完成工件顶面的加工，要么会出现刀柄和台面碰撞的风险。下方的承托支座做了加宽的箱型截面设计，不是单纯的支撑腿结构，内部的加强筋排布顺着切削载荷的传递方向布置，机床主轴传递过来的铣削振动，经过台面的铸铁层阻尼衰减后，再通过箱型支座进一步分散到设备地基上，大幅降低加工过程中的共振概率，这也是为什么高精度机加工工位很少用焊接钢板拼接工作台，铸铁的吸振特性是钢材无法替代的。

　　在不同的生产场景里，这个部件的适配性也能体现出设计的实用性：小批量修模工位里，它可以配合平口钳、分度头组成柔性装夹单元，不用频繁更换基础平台；自动化联线工位中，台面上可以加装液压转角油缸、气动定位销，配合机械手完成工件的自动上下料与夹紧，槽体的通长结构让油路、气路的管线可以从槽内隐蔽布设，不会在台面上裸露干涉工件吊装。台面的边角位置做了倒角与吊装孔设计，车间里用桥式起重机或者液压叉车转运的时候，吊具可以直接对接吊装孔，不会因为台面光滑没有着力点出现滑脱风险，边角的倒棱也避免了工件吊装磕碰时出现崩边缺口，长期使用后即使台面局部出现划伤，也可以通过平面磨削重新修研顶面精度，不需要整体更换基座，维护成本远低于一体式的焊接工装。

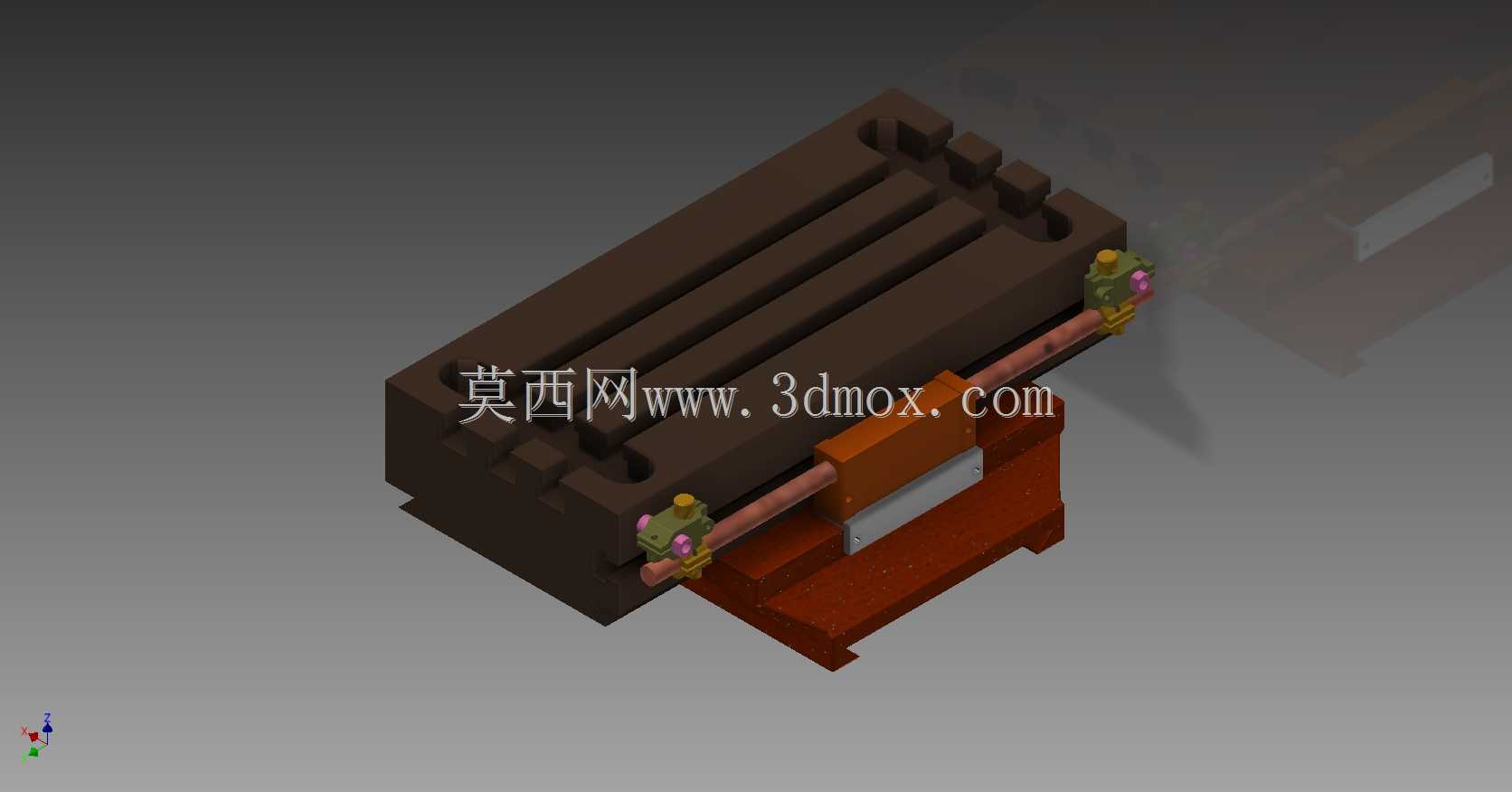

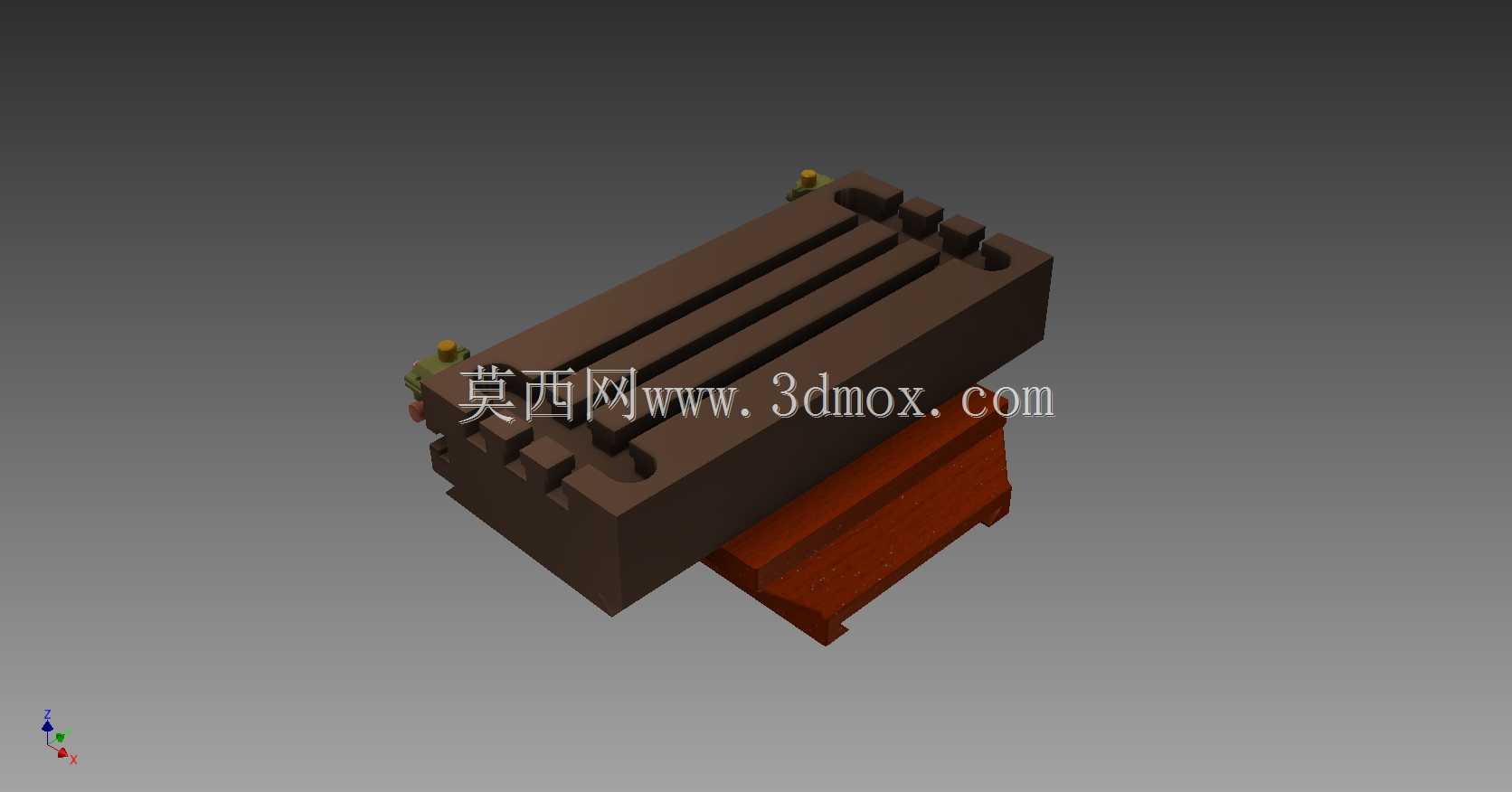

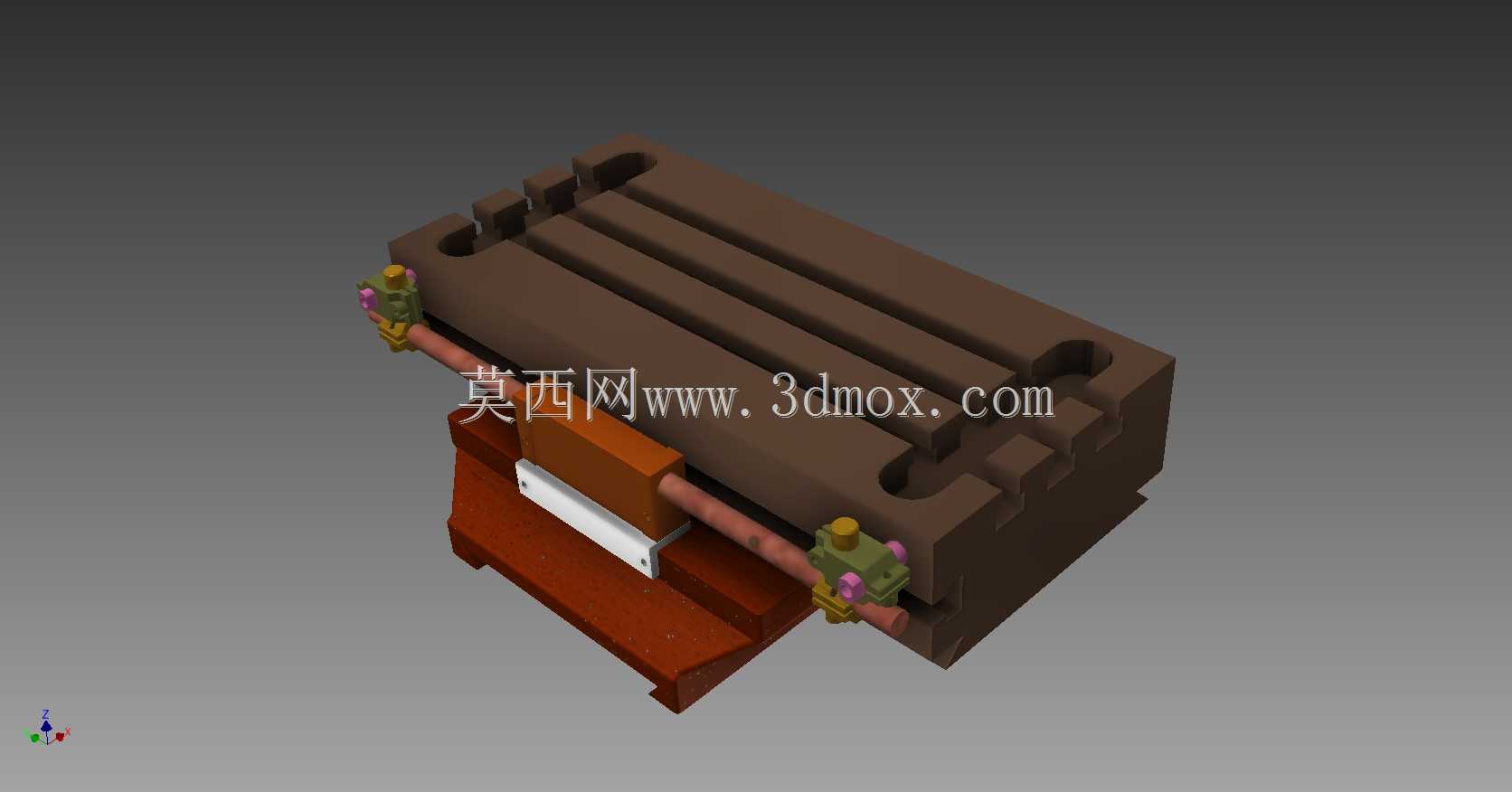

　　从建模的工程逻辑来看，这个数模把实际生产里的装夹逻辑完全还原了出来：T型槽的截面尺寸、槽口的倒角、支座的安装孔位都按照真实加工比例构建，设计人员在做产线布局时，可以直接把这个工作台导入机床的装配环境中，模拟工件装夹后的干涉情况，提前校验刀具运动轨迹是否会和压板、台体发生碰撞，也可以在它的基础上衍生设计专属的工件定位夹具，不用从零开始绘制基础平台的轮廓，能大幅缩短工装设计的前期周期。很多车间里的老平台一用就是十几年，靠的就是这种把刚性、阻尼、通用装夹接口全部整合到一起的设计思路，没有多余的复杂机构，却把机加工工位最核心的基准固定需求覆盖得十分周全。
