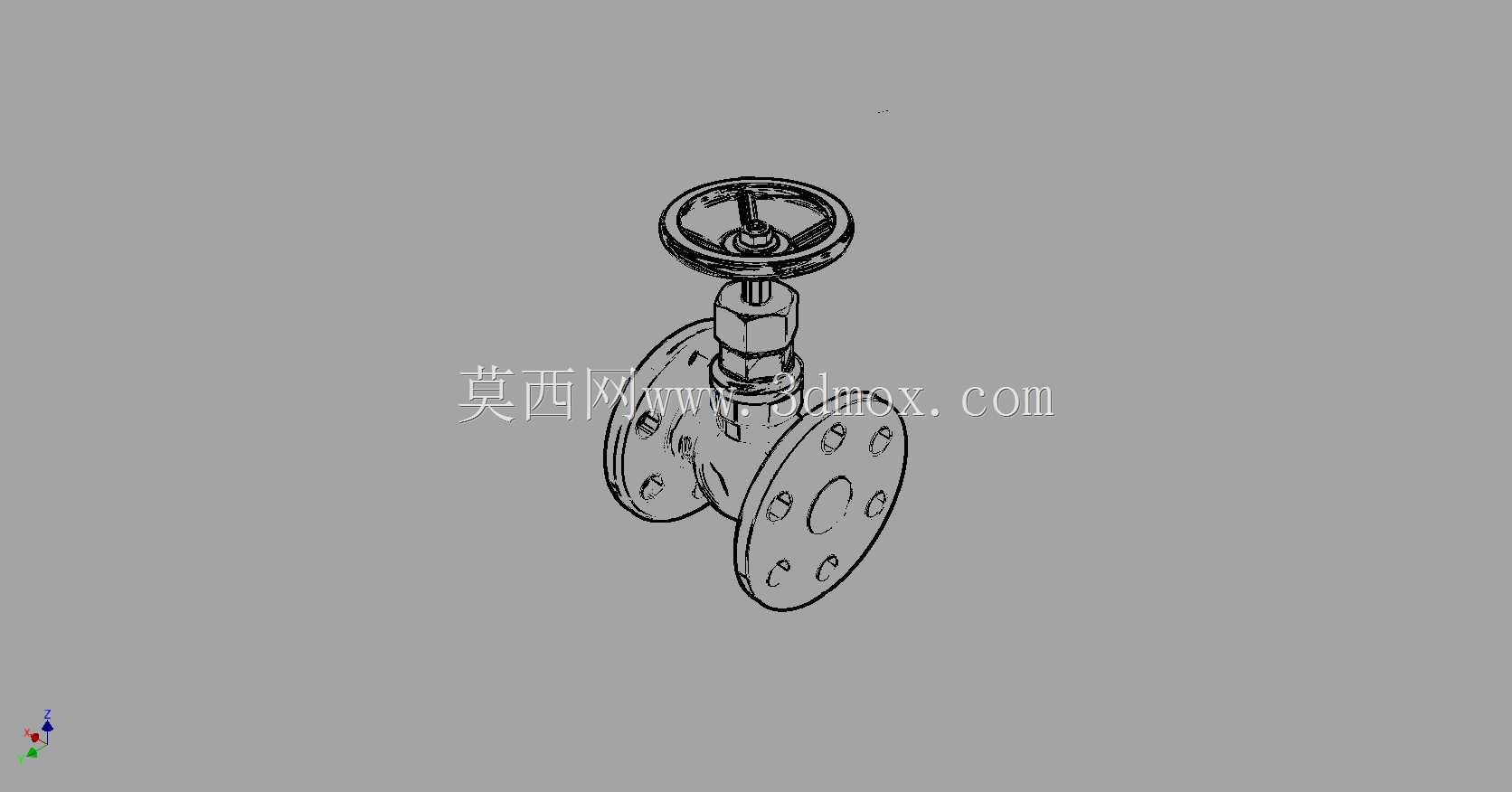

法兰式手动管道截止调节阀三维结构

　　该结构对应管道系统中常见的手动截断与调节类阀门，主要用于水、油、气体以及低腐蚀性工艺介质的通断控制。模型以真实阀体外形和装配关系为基础，呈现了双法兰连接、直通流道、阀杆传动、手轮操作、压盖密封和中部锁紧螺母等关键部位，适合在设备布置、管路设计、阀门选型校核以及教学演示中作为可视化参考。

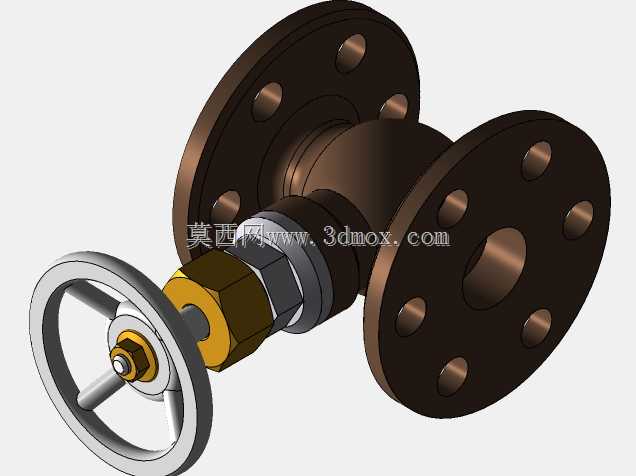

　　从现场使用角度看，这类阀门通常安装在泵组进出口、设备旁通、分支管线、检修段前后以及需要隔离介质的位置。双法兰结构使阀门能够通过螺栓与管道法兰对夹固定，密封面承受垫片压紧力，安装时需要保证两侧法兰同轴、端面平行，并为螺栓穿装、扳手回转和手轮操作预留空间。模型中阀体两侧圆盘法兰带有均布螺栓孔，孔位围绕流道中心对称布置，这一细节在三维管路设计中直接影响配对法兰、垫片、螺栓长度以及检修空间的确定。

　　阀体采用直通式外形，介质从一侧法兰进入，经内部阀座区域后从另一侧流出。虽然页面名称称为球阀，但外观上部具有明显手轮、阀杆和压盖结构，工程使用上更接近需要旋转操作的截止或节流控制部件。手轮位于顶部，操作人员通过圆周旋转带动阀杆产生升降或启闭动作，从而改变内部截流件位置。手轮直径相对阀杆较大，能够放大力矩，降低手动操作强度；轮缘采用环形结构，既减轻重量，又便于从多个方向握持。

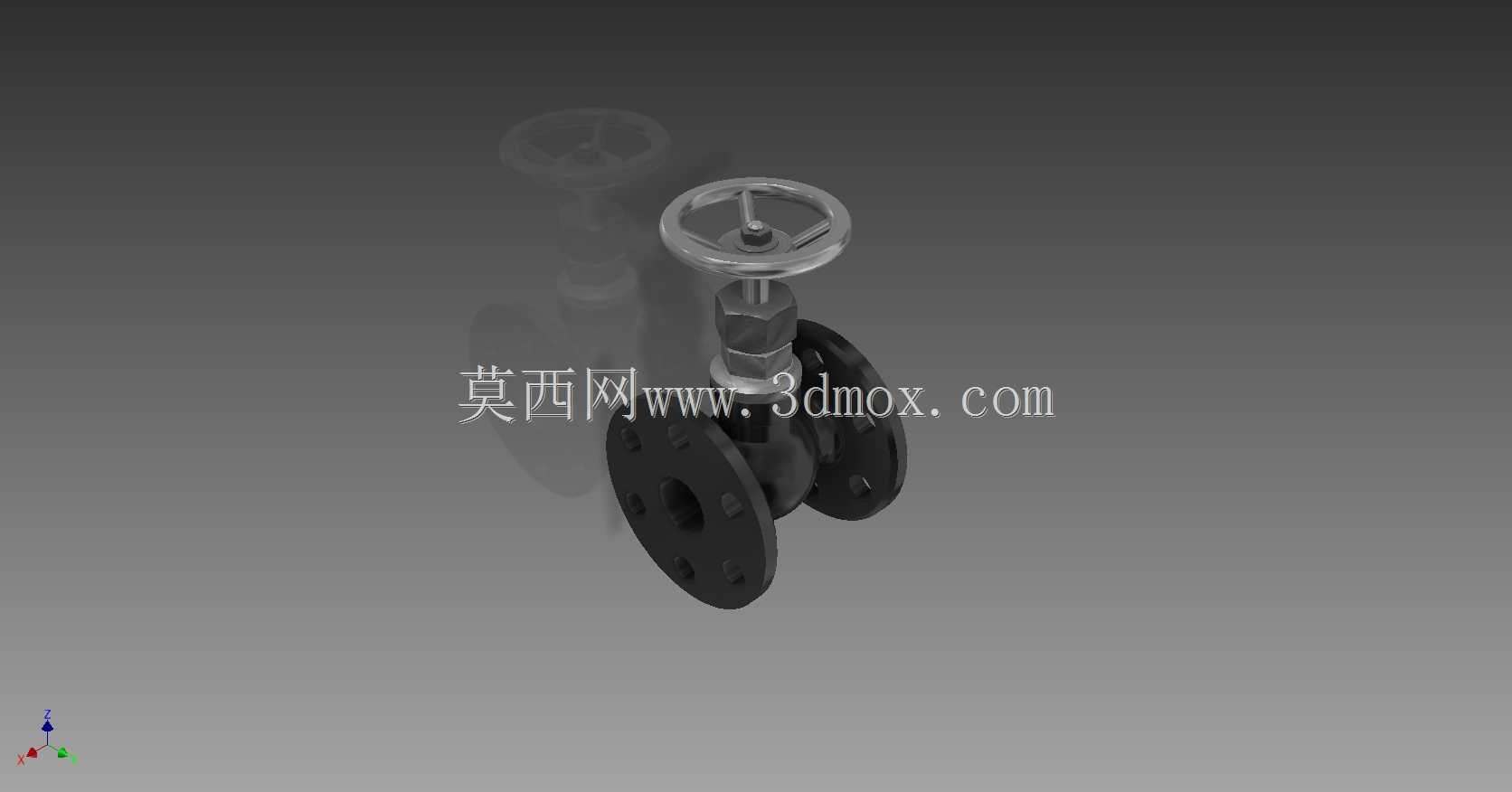

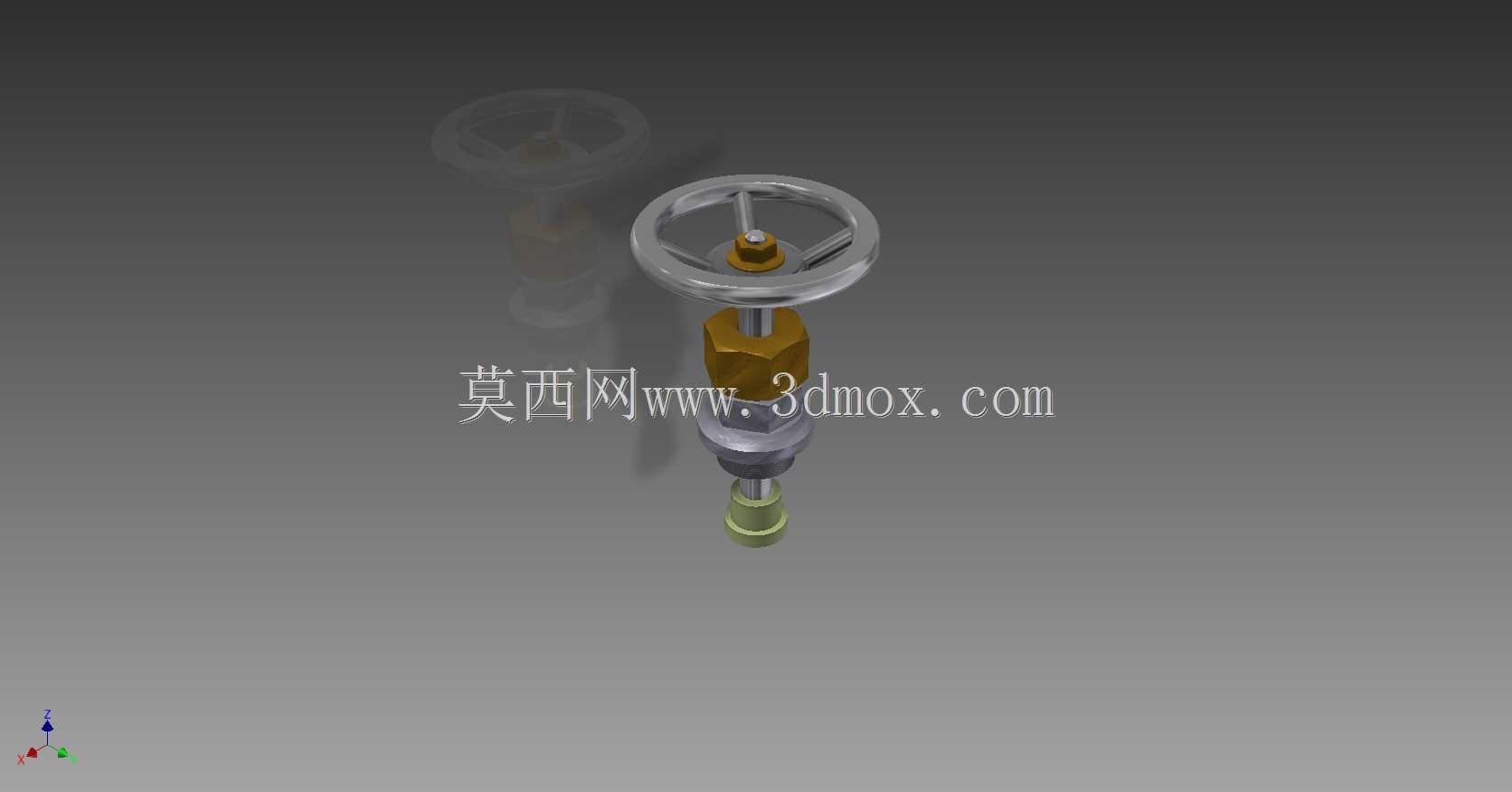

　　中部的金色六角件体现了阀杆锁紧、压套或传动连接区域的结构层次。该部位在实际阀门中往往承担阀杆导向、填料压紧和启闭行程传递作用。建模时将六角外形、圆柱过渡和上下连接件分开表达，有利于装配干涉检查：上方手轮与阀杆端部需要保留固定关系，中部压盖不能与阀体颈部发生碰撞，下方阀瓣或截流件则应与阀座保持同轴。若用于动画或机构模拟，可将手轮、阀杆和活动内件设置为旋转与直线运动组合，阀体、法兰和压盖作为固定件处理。

　　外形尺寸方面，模型的主体宽度由两侧法兰外缘决定，高度则由阀体底部至手轮顶端确定。进行设备布局时，不能只统计阀体长度，还应把法兰螺栓外侧余量、手轮上方操作高度、管道保温层厚度以及检修拆卸方向纳入边界。阀门靠近墙面、桥架、支架或其他设备布置时，手轮旋转半径尤其需要关注；若顶部空间不足，现场会出现无法全开、全关或拆装填料压盖困难的问题。

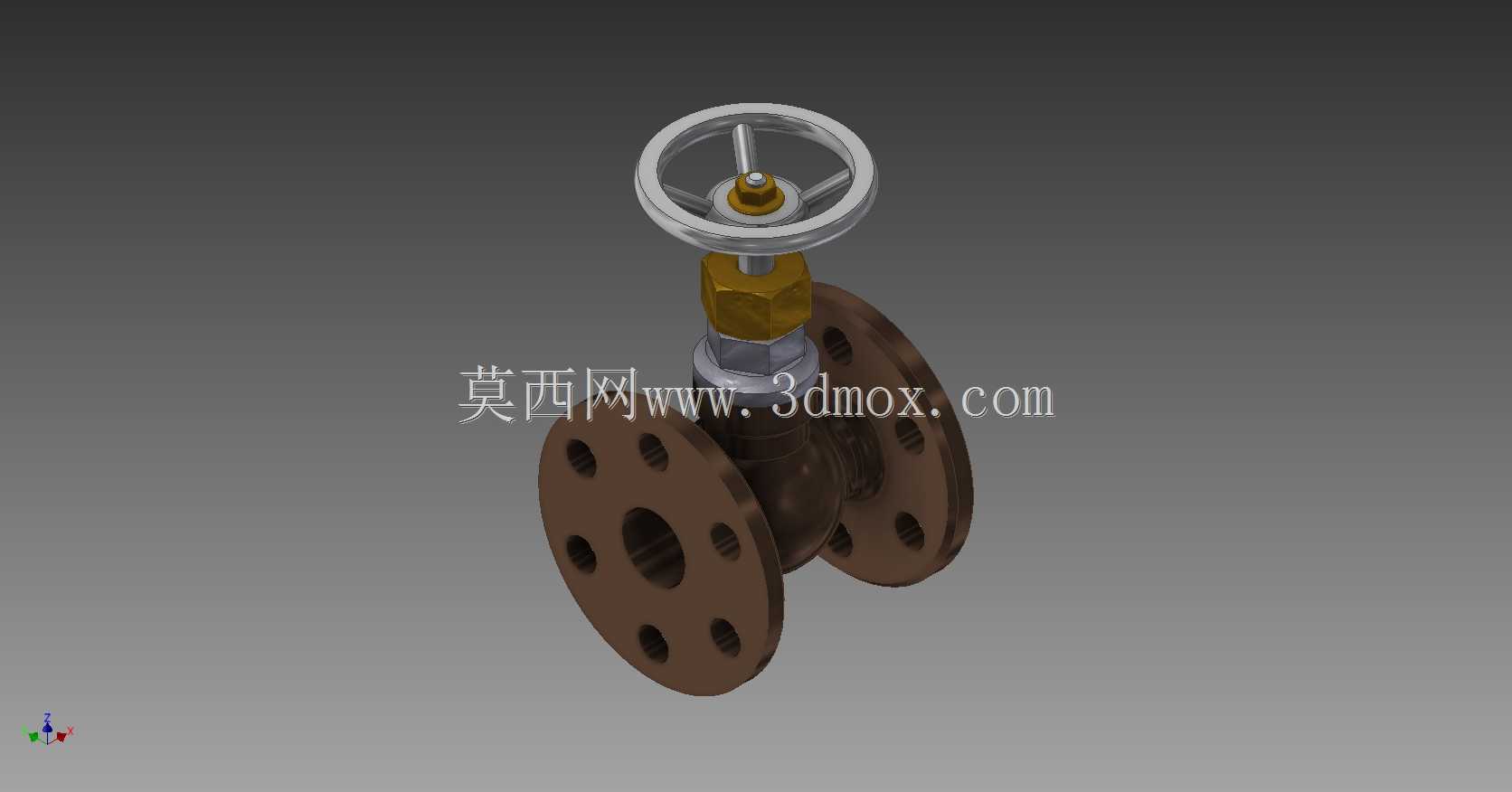

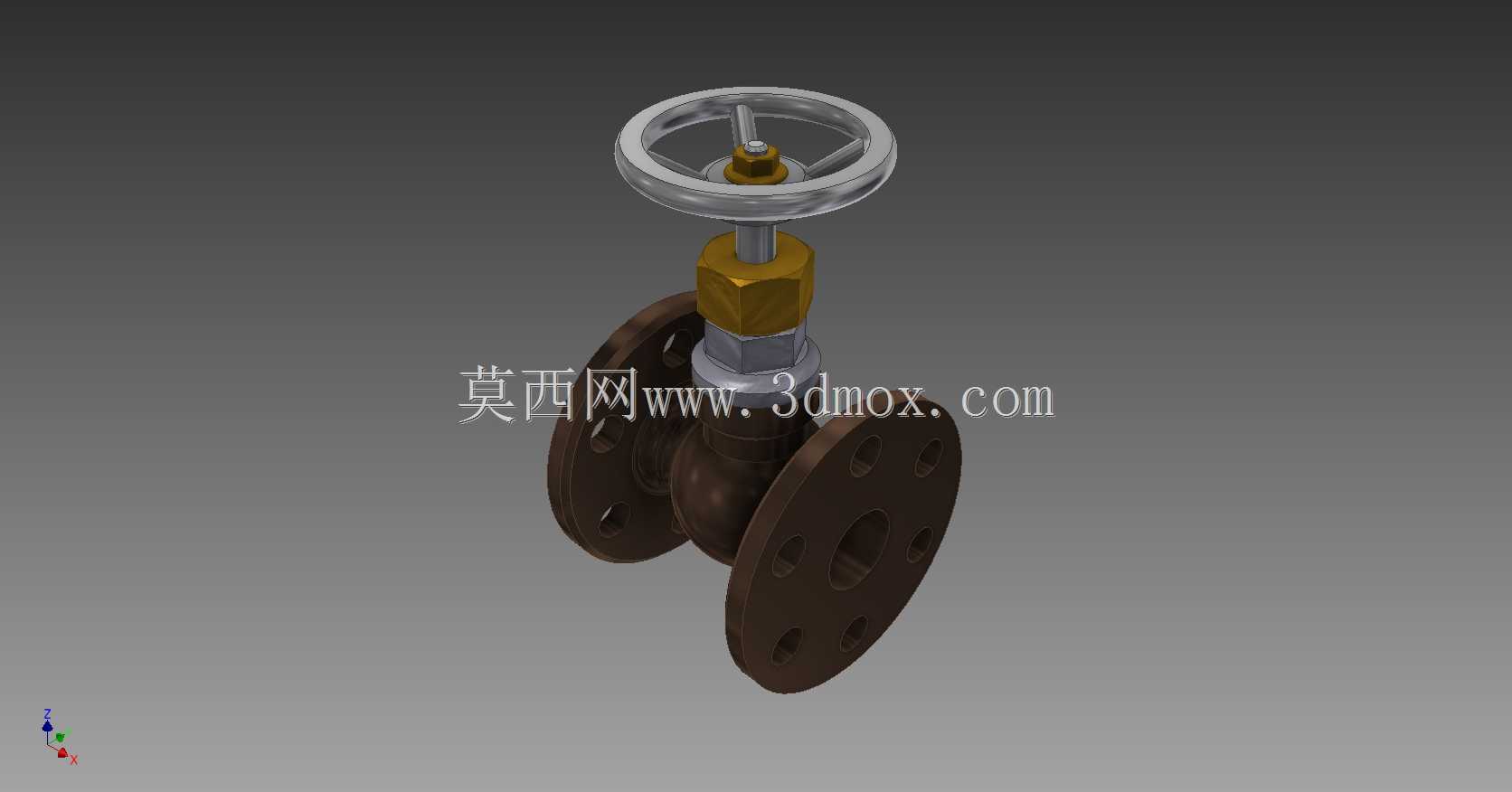

　　阀体下部采用较厚重的铸造轮廓，壁厚在流道转折和法兰根部逐渐增加，这种形态符合承压阀门对刚度和密封性能的要求。法兰盘与筒体交接处应保留圆角或加强过渡，避免应力集中；颈部与压盖连接区域则需要较高的同轴度，以保证阀杆运动顺畅。三维模型中深色阀体、金属色手轮和中部金色连接件形成明显材质区分，便于在渲染、装配说明书和培训资料中识别不同功能部件。

　　在管路设计流程中，该类模型可用于核对阀门与管道中心线的高度关系、法兰螺栓孔方位、手轮操作方向以及相邻管件间距。对于需要拆解维护的场景，还可以依据模型判断阀盖螺栓、压盖螺母和手轮固定件的拆装路径。若进一步工程化，应补充公称通径、公称压力、密封面形式、螺栓孔数量与直径、阀杆行程、材料牌号和介质温度范围等参数，使外观模型转化为可用于选型和详细设计的阀门数字样机。
