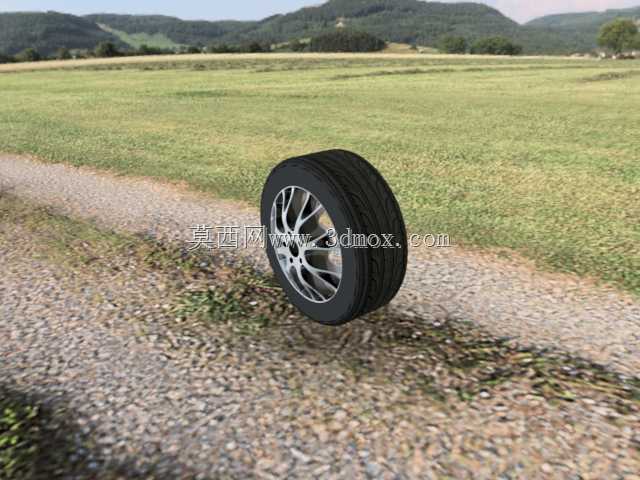

乘用汽车铝合金轮毂带轮胎总成

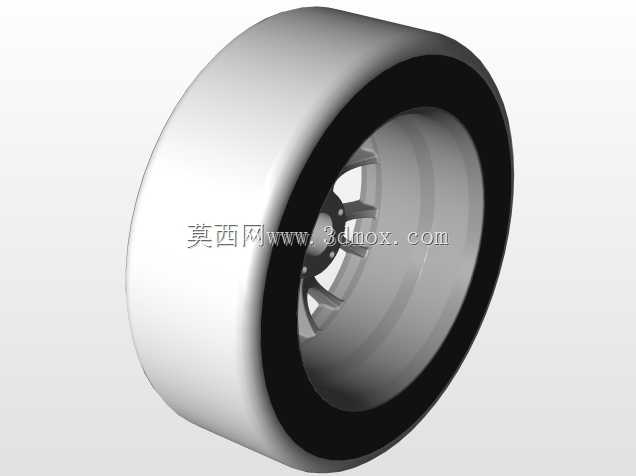

　　这套车轮总成的三维结构，覆盖了乘用车行走系统里最核心的旋转承载部件，建模时把橡胶轮胎、多辐式铝合金轮辋、轮辐安装面、中心定位孔、螺栓孔位全部做了实体还原，没有用贴图或者简化片体糊弄结构细节。从整车布置的角度看，车轮是唯一直接和路面接触的部件，它的边界尺寸直接决定轮拱包络、转向跳动间隙、悬架摆臂布置空间还有制动卡钳的避让余量，做整车总布置的时候，第一步就要把车轮的外直径、断面宽度、偏距、安装孔分布圆这些硬边界锁死，后续悬架、转向、翼子板的设计才能顺着这个基准往下推。

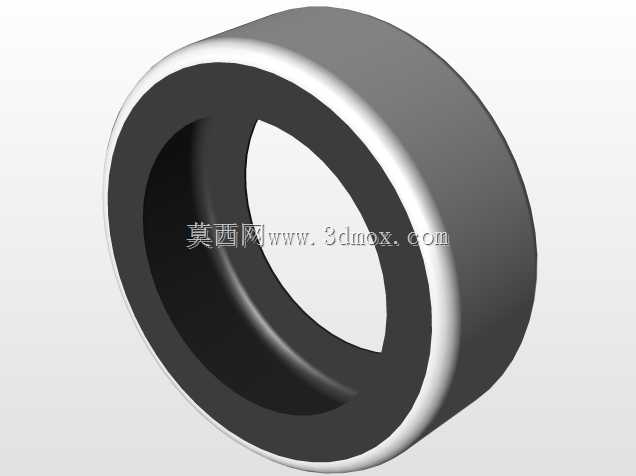

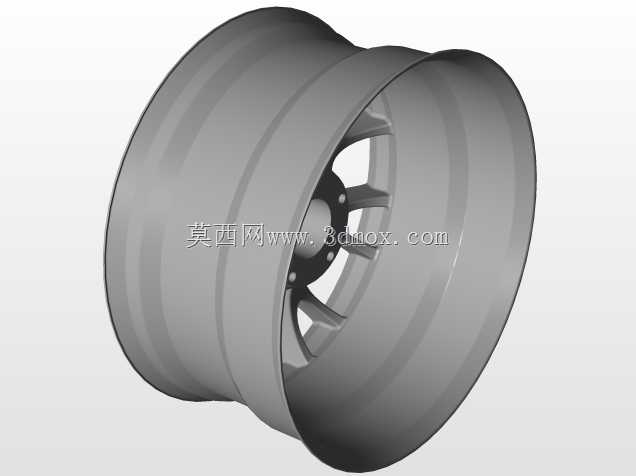

　　实际装车场景里，这个总成要同时承担垂直载荷、转向侧向力、起步制动的扭矩冲击，还有过坑洼路面的瞬时冲击。轮胎部分的胎面花纹、胎侧弧度、胎圈和轮辋的配合位置都按真实装配关系搭建，胎圈卡在轮辋的凸缘位置，充气之后胎圈被气压压紧在轮辋密封面上，不会在大扭矩输出的时候出现打滑脱圈。轮辐采用多辐条分叉造型，不是单纯为了外观：辐条的分布走向要顺着载荷传递路径，从轮胎接地面传来的冲击力，先通过胎体传到轮辋圈，再顺着每一根辐条汇聚到中心的轮毂安装法兰，最后传到转向节或者后桥半轴上。辐条之间留的镂空空隙，首要作用是给制动盘和制动卡钳留通风散热通道，连续刹车的时候制动片摩擦产生的热量，可以顺着轮辐的空隙快速被气流带走，避免制动热衰减；其次镂空结构能在保证辐条抗弯截面强度的前提下，降低轮辋整体重量，减少非悬挂质量，让悬架贴地性能更好，过颠簸路面的时候轮胎能更稳地压住路面。

　　建模过程里的配合逻辑完全按实际装配来：中心孔是和车轴轴头配合的定位基准，加工的时候中心孔的公差要控制在过渡配合区间，装车时先靠中心孔把轮辋同轴度定位准，再穿入轮毂螺栓，拧上螺母把轮辐安装面压紧在轴头法兰面上，几个螺栓孔的分布圆直径、孔位角度都和常规乘用车的孔距标准对齐，不会出现装不上孔位的干涉问题。轮辋的槽体结构也做了细节还原，深槽的位置是为了装胎的时候可以把轮胎胎圈先卡进槽里，腾出空间把另一侧胎圈撬过轮辋凸缘，维修拆胎的时候不用硬撬损伤胎圈。

　　在不同的应用场景下，这个车轮模型的参考作用很明确：做整车造型评审的时候，可以直接把车轮数据放进整车数模里，核对轮毂造型和车身侧面线条的匹配度，检查满打方向的时候轮胎会不会蹭到轮拱内衬或者悬架拉杆；做制动系统选型的时候，可以把卡钳、制动盘的数模装进轮辋内部，转动车轮核对卡钳和辐条内壁的安全间隙，避免大角度转向或者颠簸跳动的时候出现摩擦；做零部件有限元分析的时候，可以直接在轮辐安装面施加固定约束，在胎面位置施加垂直冲击载荷、侧向转弯载荷，算出辐条根部、轮辋过渡位置的应力集中点，针对性加厚应力高的区域，去掉应力富余部位的多余材料，兼顾强度和轻量化。

　　外形边界上，轮胎的外圆柱面、胎侧最外凸点、轮辐外侧的装饰面都要和整车的轮眉边界保持设计间隙，满载颠簸到最大压缩行程的时候，轮胎任何位置都不能和翼子板、挡泥板发生硬干涉；车轮内侧的空间还要预留出半轴、制动管路、ABS传感器线束的走线位置，不能在车轮上下跳动的时候拉扯管线。整个总成的装配关系完全还原实车逻辑，没有结构错位，不管是用来做结构教学、整车布置参考还是零部件轻量化设计，都能直接作为基准数模使用，不需要再反向测绘修正基础结构。
