皮带张紧轮支座组件可调式传动结构

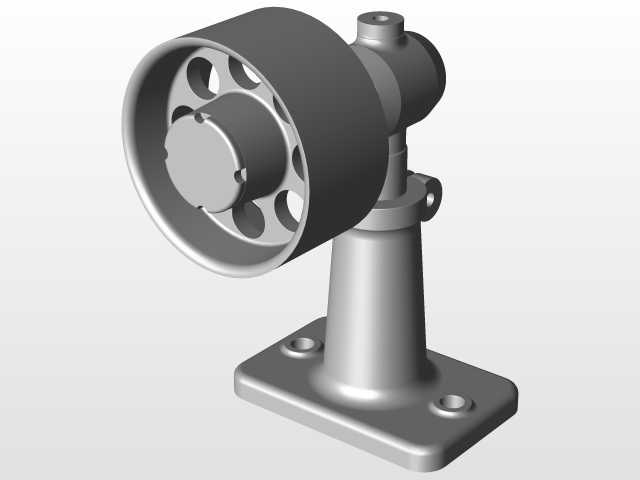

　　这套张紧轮支座组件面向开口皮带传动的张紧维护场景，常见于小型输送线、风机泵组、轻工包装设备以及实验台架上。带传动在长期运行中会因蠕变、磨损和温度变化而松弛，打滑、丢转、噪声随之而来，张紧装置的作用就是把带的初拉力维持在合理区间，同时补偿安装误差。模型把左右两个支座连同张紧轮一起表达出来，底座为方形法兰板，四角预留螺栓沉孔，可直接落在机架平面或焊接垫板上；立柱向上承接回转关节，关节处的水平销轴让轮轴摆角能够微调，侧面紧定螺钉用于锁死位置，这种结构比固定式张紧更能适应现场带长偏差。

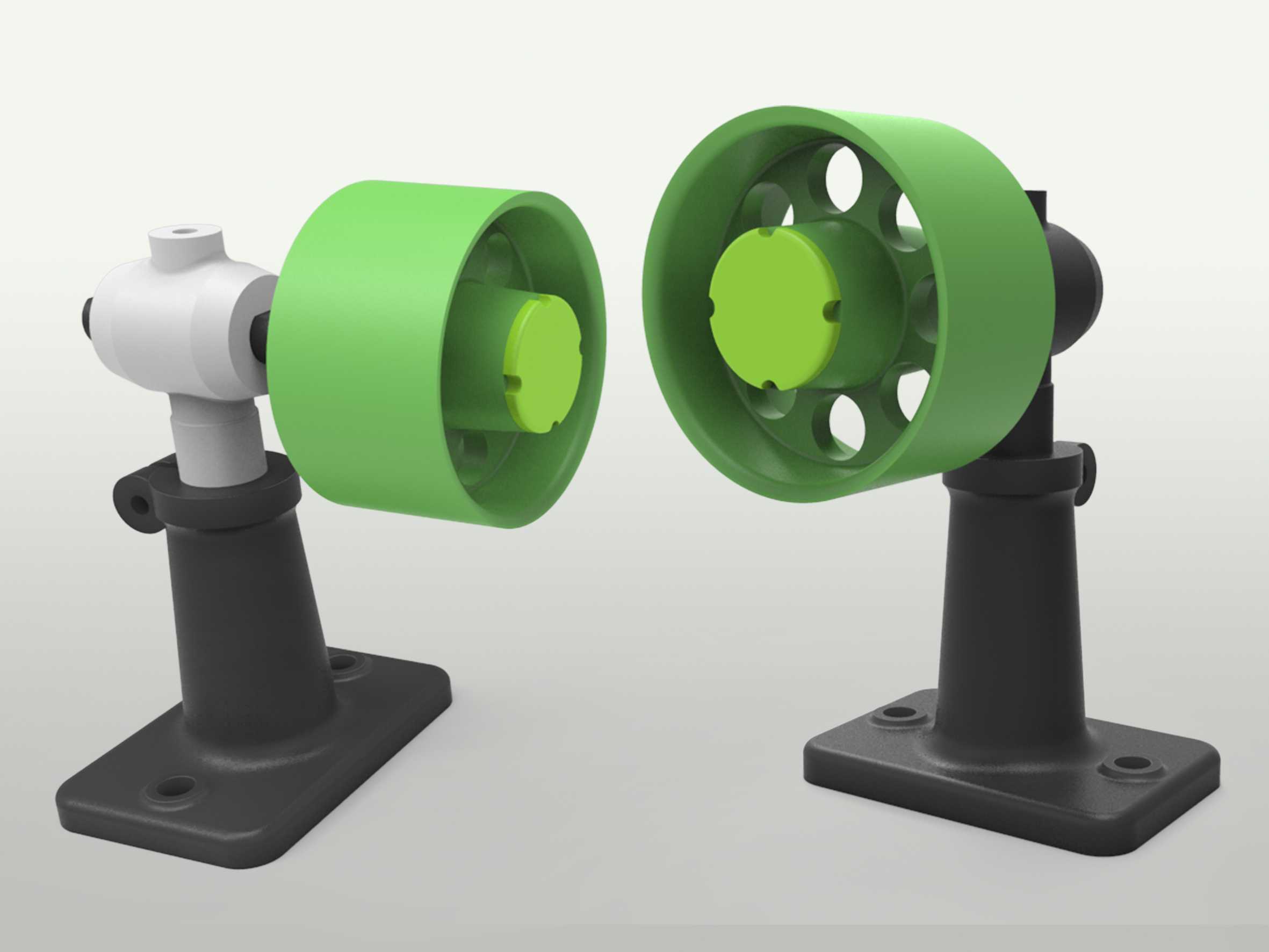

　　轮体部分采用大直径空心轮缘加辐板镂空的做法，绿色件即包覆在轮毂外的轮缘工作层。轮缘外径明显大于轴颈，目的是增大包角、降低带的弯曲应力；辐板上开出多个圆形减重孔，既减少转动惯量，也便于观察带与轮面的贴合状态。轮毂中心用端盖封住轴承腔，端盖上的小孔对应紧固螺钉，装配时先把轴承压入轮毂、穿入心轴，再扣上端盖限位。心轴一端与支座关节相连，另一端保留轴肩，保证轮体轴向定位。

　　从设计思路看，张紧轮并不传递主动扭矩，主要承受带的两边拉力合力，因此支座立柱要兼顾刚性与让位：立柱做成锥形过渡，底部宽、顶部窄，法兰板厚度足以抵抗倾覆力矩；关节中心高出底座一段距离，使轮体能够压在皮带松边外侧或内侧。现场布置时，张紧轮通常压在松边，且尽量靠近小带轮，以增大小轮包角；若空间受限，也可放在紧边但需加大支座刚度。两个支座对称建模，方便在双排带或宽面皮带两侧分别支撑，也可以单独取用一侧。

　　安装边界方面，底座法兰的长宽决定了机架垫板的最小尺寸，沉孔位置要与机架型钢或预埋板匹配；立柱高度决定轮心高，选型时需核对带轮中心连线，避免张紧轮压下后与带罩、地面或相邻管线干涉。关节的摆动行程有限，调节时松开紧定螺钉，转动偏心或摆动支座使轮面压向皮带，达到规定挠度后再锁紧。轮缘工作面需与皮带同宽或略宽，轴线要与主从动带轮平行，否则会出现带边跑偏和异常磨损。

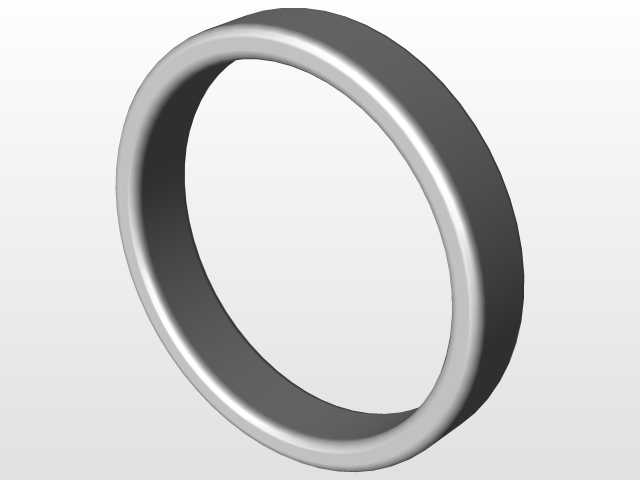

　　建模时把底座、立柱、关节座、心轴、轮毂、轮缘、端盖和紧固件分层次表达，装配关系清晰：底座与立柱可做成铸件或焊接件，关节面需要加工以保证销轴配合；轮毂内孔按轴承外径设计，心轴与轴承内圈过渡配合；轮缘若采用聚氨酯或尼龙包覆，需在金属轮毂外圆预留滚花或沟槽，增强包覆层附着力。镂空辐板虽然减重，但孔边要做圆角过渡，避免应力集中；高速场合还需对轮体做动平衡校核。

　　实际维护中，张紧轮轴承是易损点，端盖结构应考虑密封形式，粉尘环境用接触式密封圈，高温环境则留润滑脂补充通道。皮带伸长后，操作人员只需松开锁止件、微调摆角即可恢复张紧，不必挪动电机或主从动轴，这对固定中心距的设备尤其重要。若用于同步带，轮缘需改为带齿挡边结构；用于平皮带则保持微鼓轮面，利用皮带自动定心。整套结构把支撑、调节、减重和密封集中在紧凑空间内，为带传动系统的布置和改型提供了可直接参考的三维实体方案。
