多工位级进冲压模具装配结构设计

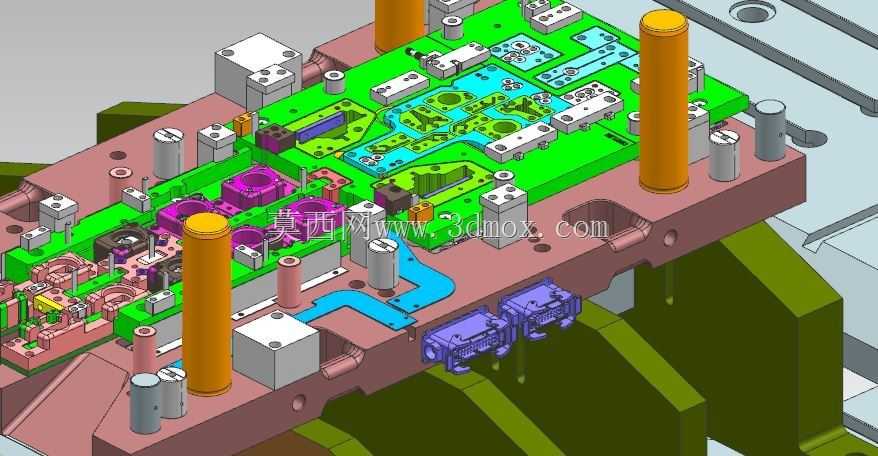

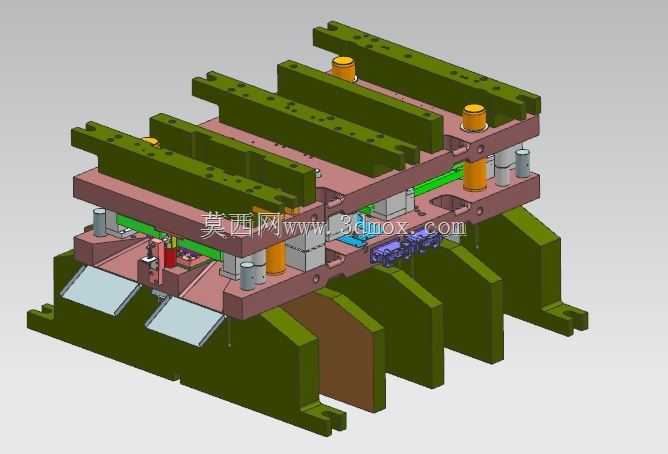

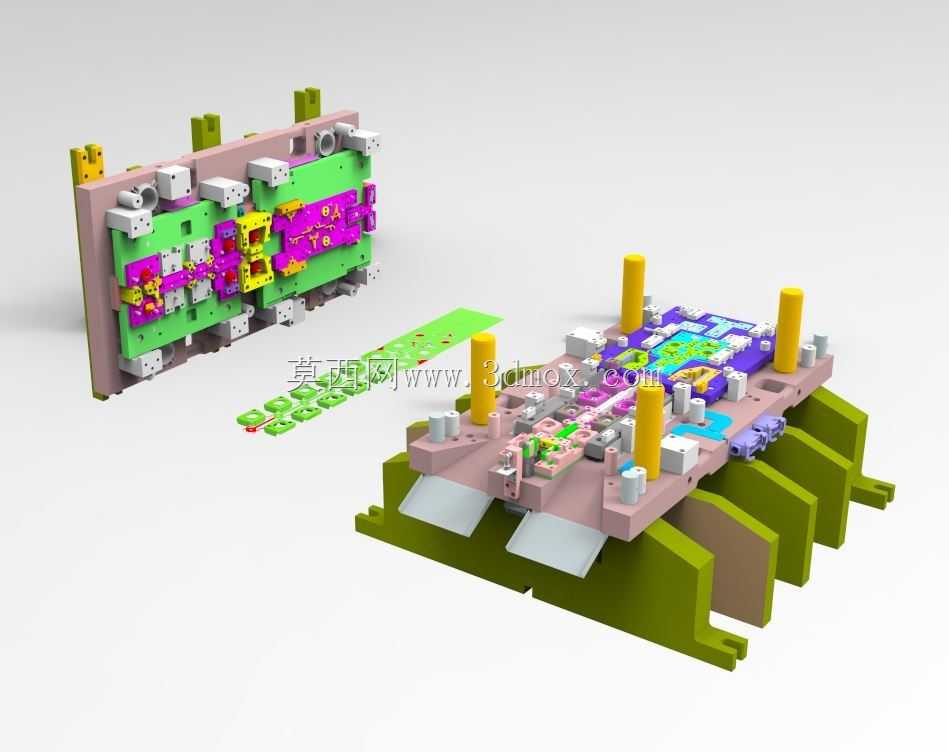

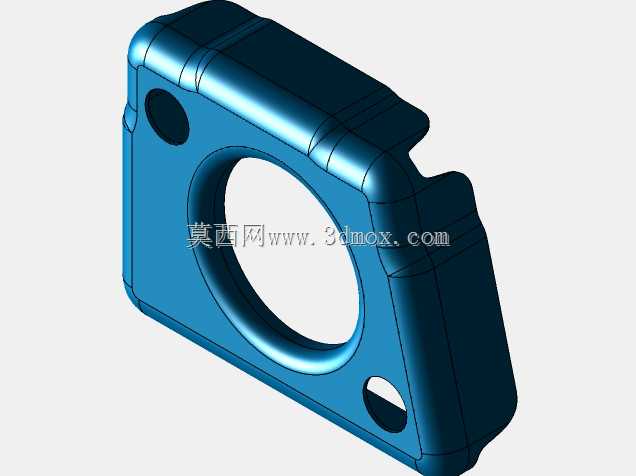

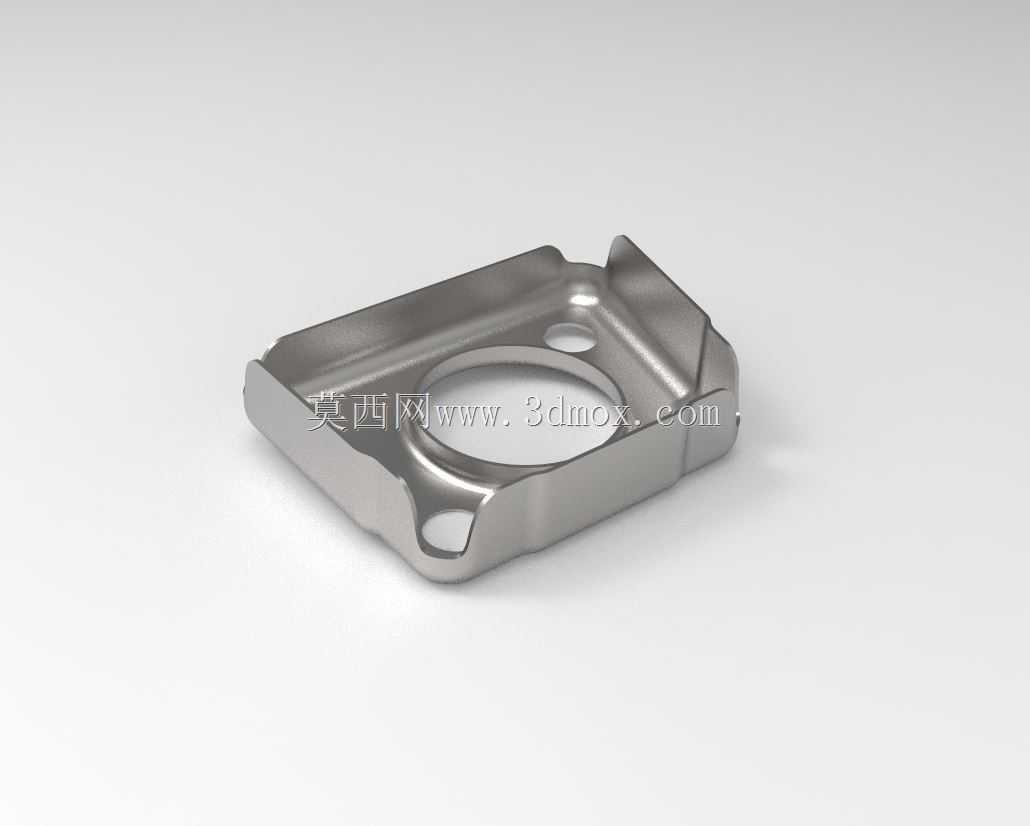

　　这套级进模结构主要应用于五金冲压件的连续批量生产场景，适配高速压力机的自动化送料节拍，可在单次滑块行程内完成多道冲压工序的同步加工，无需人工周转半成品，能大幅提升薄金属板材类零件的生产效率，常见于消费电子五金件、通讯器材金属结构件、小型家电五金配件的量产环节。整套模具采用上下模座分体式装配结构，模座选用高刚性铸铁材质加工，保证长期冲压作业下的形位公差稳定性，四根大直径导柱沿模座四角对称布置，导柱与导套采用高精度间隙配合，合模时可提供精准的导向定位，避免上下模芯错位啃模。上模部分集成了冲裁凸模、折弯成型镶块、整型工位组件，所有凸模均采用快换式压板固定，单个凸模磨损后可单独拆卸更换，无需拆解整套模架，减少产线停机维护时间；

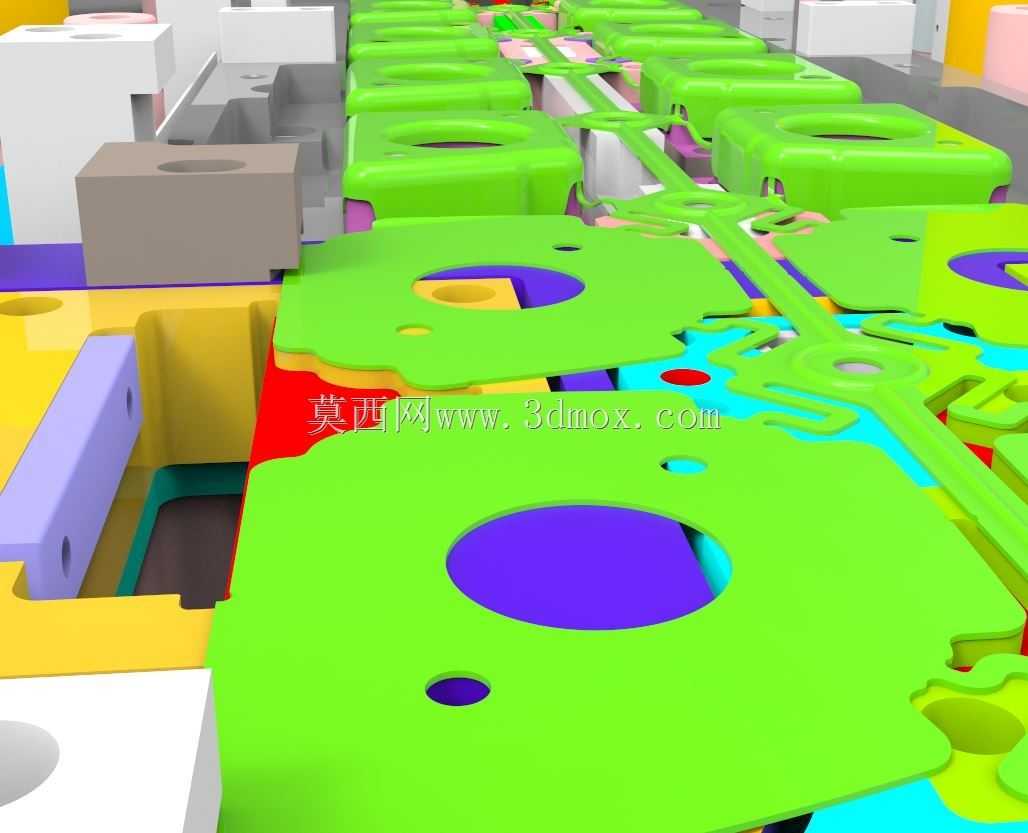

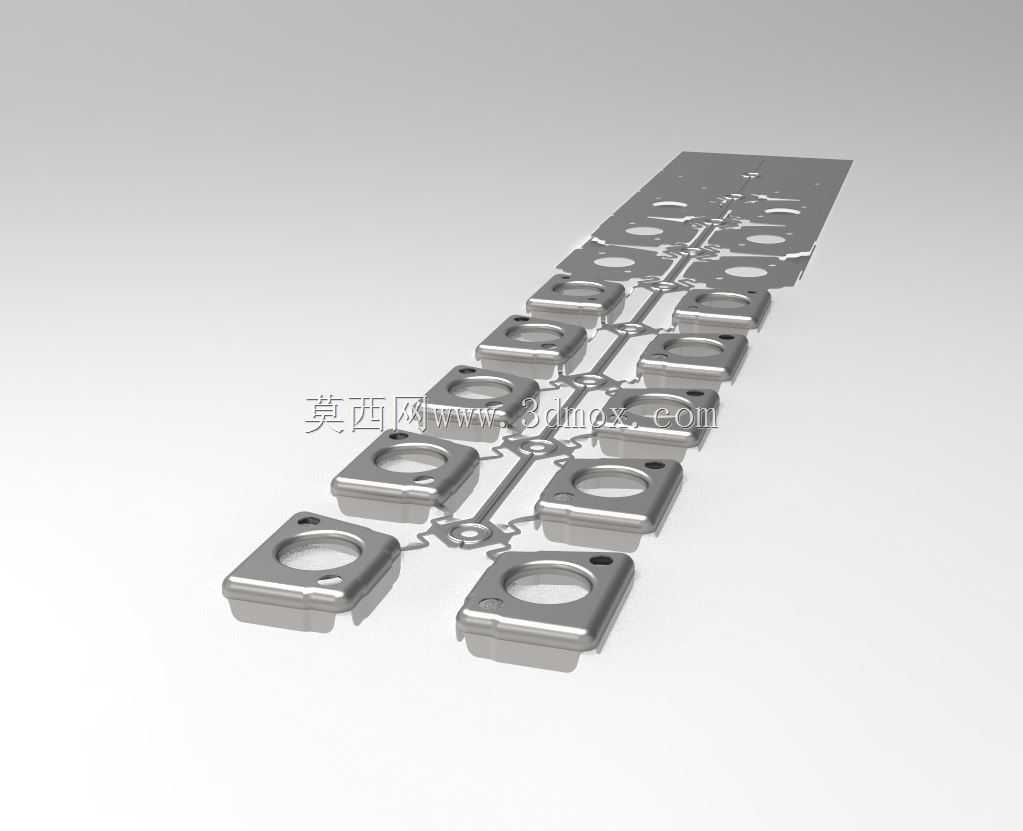

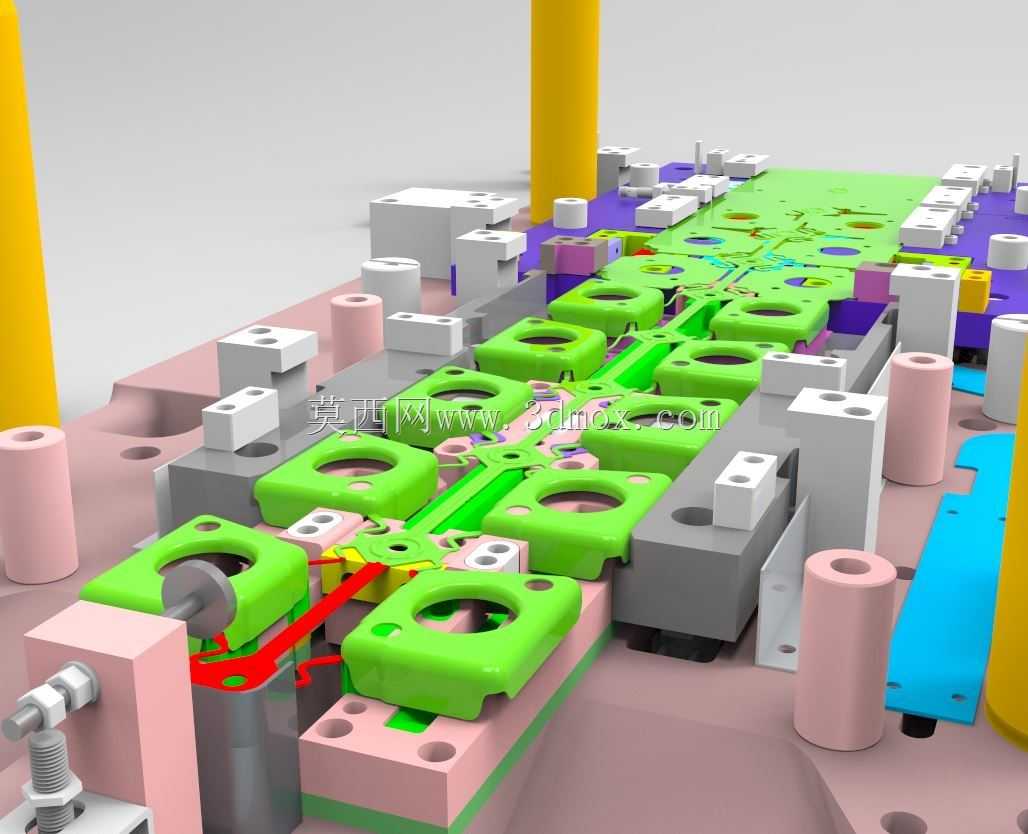

　　下模部分对应设置了凹模镶块、浮料销、顶料机构，浮料销沿送料方向等距排布，可在每次开模后将带料抬升一定高度，配合自动送料机完成料带的步距进给，避免带料剐蹭凹模表面造成零件表面划伤。设计阶段优先考虑了料带的排样合理性，将冲裁、压筋、折弯、落料等工序按加工顺序沿送料方向依次排布，各工位之间预留足够的定位孔位置，通过导正销插入料带预冲的定位孔实现精准步距定位，将送料累积误差控制在0.02mm以内，保证批量零件的尺寸一致性。模具的安装边界完全适配常规开式压力机的工作台面尺寸，上模柄采用标准规格设计，可直接与压力机滑块的模柄孔配合锁紧，下模座预留了标准T型槽安装位，可通过压板快速固定在压力机工作台上，无需额外加工转接板。

　　成型工位的镶块全部采用硬质合金材料镶嵌，针对易磨损的冲切刃口做了特殊的热处理强化，刃口有效使用寿命较普通模具钢材质提升三倍以上；同时在各成型工位周边设置了独立的废料滑落通道，冲裁产生的边角废料可沿通道直接滑落至压力机下方的废料收集槽，避免废料堆积在模腔内造成垫料、闷车等生产故障。整套结构还预留了误送料检测组件的安装位置，可接入压力机的安全控制系统，当料带送料步距出现偏差时可触发设备紧急停机，保护模具刃口不受损坏。针对不同厚度的冲压料带，可通过调整上模的限位柱高度来控制合模深度，适配0.2mm到1.2mm厚度范围内的多种金属板材冲压需求，无需对模架主体结构做大幅改动，柔性适配多品类小批量零件的快速换模生产需求。
