带支架式同步带进料输送机构

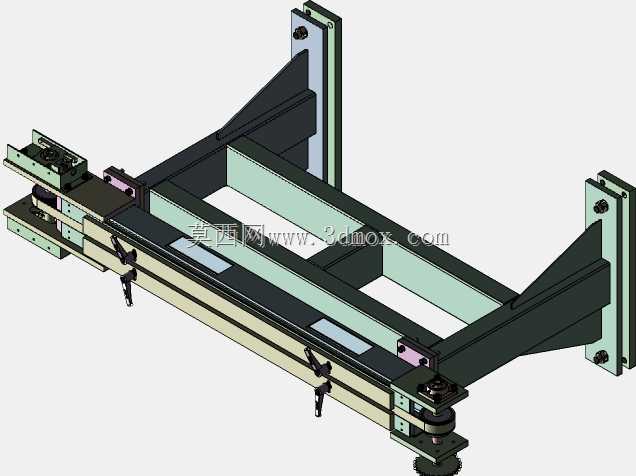

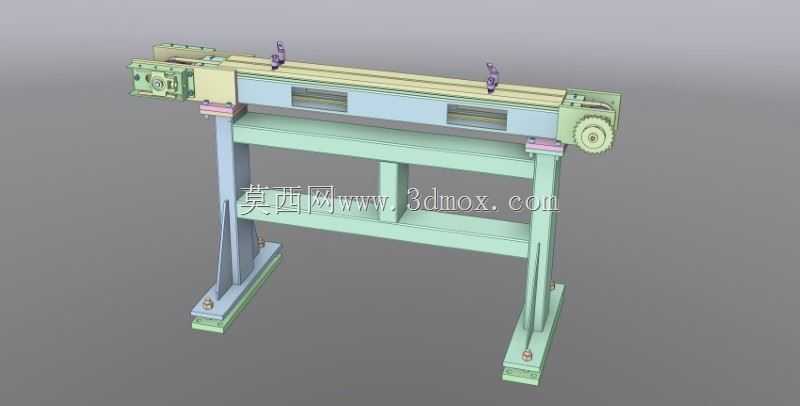

　　这款进料输送结构主要面向产线前段的工件上料工位设计，常见于3C电子小件装配、五金零件加工上下料、包装线前段供料等场景，承担将待加工或待装配工件从备料区平稳输送至作业工位的核心功能，可直接对接振动盘出料端、机械手取料位或者加工设备进料口，适配重量在5kg以内的规则或半规则小型工件传输需求。从结构设计逻辑来看，整体采用分体式组装思路，底部为方管焊接成型的门式支撑机架，两支竖直支撑腿底部带可调脚杯安装座，可通过调节脚杯高度适配不同高度的对接设备，同时抵消地面不平整带来的安装偏差，机架的横向连接梁做了加厚处理，避免长距离输送过程中机架产生共振影响输送稳定性。上部输送主体采用同步带作为传输载体，相比普通平皮带，同步带传动比精准，

　　不会出现工件输送位置偏移的问题，带身两侧设置了可调式挡边，可根据工件宽度调整挡边间距，防止工件在输送过程中从侧边滑落，输送线的驱动端布置在机架单侧，采用链轮配合减速单元的传动结构，驱动轮与从动轮均做了涨紧调节设计，后期维护时可快速调整皮带张紧度，无需拆解整体机架。输送面的高度距离地面安装基准面约750mm，适配多数人工操作工位与标准自动化设备的进料高度，整体输送段有效长度约1200mm，有效输送宽度约200mm，安装时仅需预留1300mm*350mm的地面安装空间即可完成固定，机架支腿的安装孔位做了长圆孔设计，允许安装时存在±15mm的位置调整量，降低现场安装的对位难度。在细节设计上，

　　输送线的上部横梁预留了传感器安装槽与工装附件安装位，可直接加装光电检测开关、工件定位挡停机构或者扫码组件，无需额外在机架上钻孔攻丝，适配不同产线的功能拓展需求；两端的辊轮端盖做了可拆卸设计，日常清理皮带内侧杂物、更换易损件时仅需拆卸端盖即可操作，大幅降低后期维护的工作量。结构受力方面，支撑腿与上部输送架的连接位置采用了三角加强筋焊接，同时增加了减震垫隔离，避免驱动端的振动传递至输送面导致工件移位，空载运行时输送面的跳动量可控制在0.2mm以内，满足精密装配工位的进料精度要求。这款输送结构没有设计复杂的升降或转弯功能，属于直线型定距输送单元，可多台拼接组成长距离输送线，也可单台独立作为工位间的短距离传料机构使用，整体结构没有采用特殊定制的非标型材，大部分结构件为标准方管、板材焊接加工，传动件均为市面通用标准件，加工与采购成本较低，适合中小规模产线的快速搭建与改造。
