电子元器件产线电阻元件自动检测设备

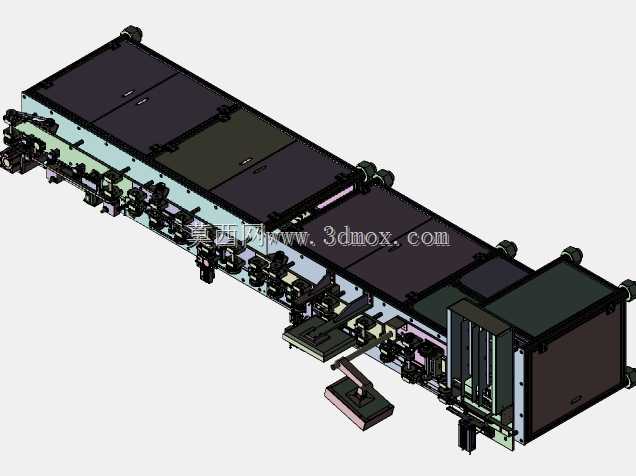

　　这套电阻元件自动检测设备，主要面向电子元器件制造后端的成品全检工序，适配片式电阻、轴向引线电阻等多规格阻性元件的规模化量产检测场景，可直接嵌入现有电阻生产流水线的分选前段工位，替代传统人工目视+电测的零散作业模式，解决人工检测一致性差、漏检率高、节拍无法匹配高速产线的痛点。设备整体采用长条形柜式落地布局，底部配置可调式支撑脚座，可适配车间地面的水平度偏差，安装时无需额外预埋地基，仅需预留对应长宽的操作空间，两侧预留输送对接接口，可直接与前端的电阻成型编带设备、后端的分选包装设备实现硬对接，整线贯通后无需人工中转物料。从结构设计逻辑来看，设备上部为作业执行层，沿物料输送方向依次排布上料定位工位、视觉检测工位、电参数测试工位、

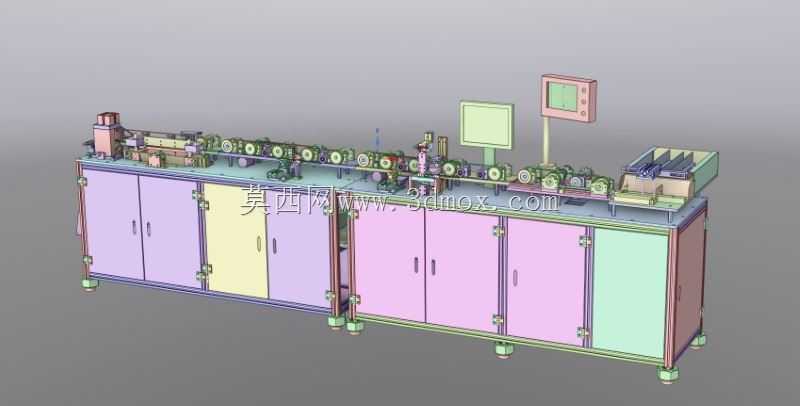

　　不良品剔除工位、合格品出料工位，各工位通过同步带输送机构串联，输送速度可根据前端产线节拍做无级调节，单段输送模组采用快拆式安装结构，日常维护时无需拆解整线即可单独更换磨损的同步带或定位治具。中部的柜体采用铝型材框架搭配钣金柜门的结构，柜门按功能段做分色区分，不同颜色对应不同的维护区域：电柜段内置PLC控制模块、伺服驱动器、电源模块等电气元件，气路段内置真空发生器、调压阀、过滤组件等气动元件，机械维护段则预留输送机构、检测模组的检修空间，每个柜门都配置嵌入式拉手与磁吸锁，日常点检时可快速开启，关闭后可达到IP54的防护等级，避免车间粉尘、焊锡烟尘进入柜体内部影响元件寿命。上部的检测工位配置双屏显示结构，一块为设备操作触控屏，

　　用于设置检测参数、查看实时运行数据、调取故障报警信息，另一块为视觉检测系统的显示终端，可实时呈现电阻外观检测的成像画面，方便运维人员快速调整视觉光源角度、相机焦距参数。视觉检测模块采用高分辨率工业相机搭配环形无影光源，可识别电阻表面的印字错误、引脚变形、本体开裂、封装缺损等外观缺陷，检测精度可覆盖0402及以上封装规格的电阻元件；电参数测试工位采用探针式接触结构，当输送线上的定位治具携带电阻到达测试位时，探针自动下压接触电阻引脚，完成阻值、精度等级、耐压性能的快速测试，测试数据实时上传至产线MES系统，可追溯每一颗电阻的检测参数。不良品剔除工位采用微型气动拨杆结构，接收到前序工位传来的不良信号后，拨杆在对应物料到达剔除位时快速动作，

　　将不良品拨入旁侧的不良品收集盒，拨杆动作行程可根据电阻尺寸做微调，避免动作幅度过大刮伤合格产品，也不会因行程不足出现漏剔问题。设备的整体走线全部采用柜内隐藏式布局，气管与电缆分别走独立的走线槽，强弱电分离排布，避免信号干扰，所有外部接线接口都布置在设备后侧的接线腔，对接外部电源、气源、产线通讯线时无需打开正面柜门，现场安装调试效率更高。从安装边界来看，设备总长度适配常规6S产线的工位排布宽度，深度控制在单人可操作维护的范围内，操作面高度符合人体工程学要求，操作人员站立作业时无需弯腰即可完成上料补料、异常处理、参数调整等操作，设备顶部预留吊装孔，进场安装时可通过车间航吊直接吊装就位，也可通过底部脚轮（选配）做短距离移位。在实际生产应用中，这套设备可适配多规格电阻的快速换型，更换对应规格的定位治具、调整视觉检测参数与探针间距即可完成换型，单批次换型时间可控制在半小时以内，无需对设备主体结构做拆解调整，适配电子制造行业多品种小批量的柔性生产需求。设备的运行节拍最高可匹配每分钟数百颗电阻的检测需求，检测一致性远高于人工检测，可将电阻成品出厂的不良率控制在极低水平，同时减少检测工位的人工配置，降低产线长期运营的人力成本，设备的易损件全部采用行业通用标准件，后期维护更换无需定制特殊配件，可大幅降低运维的备件库存压力。
