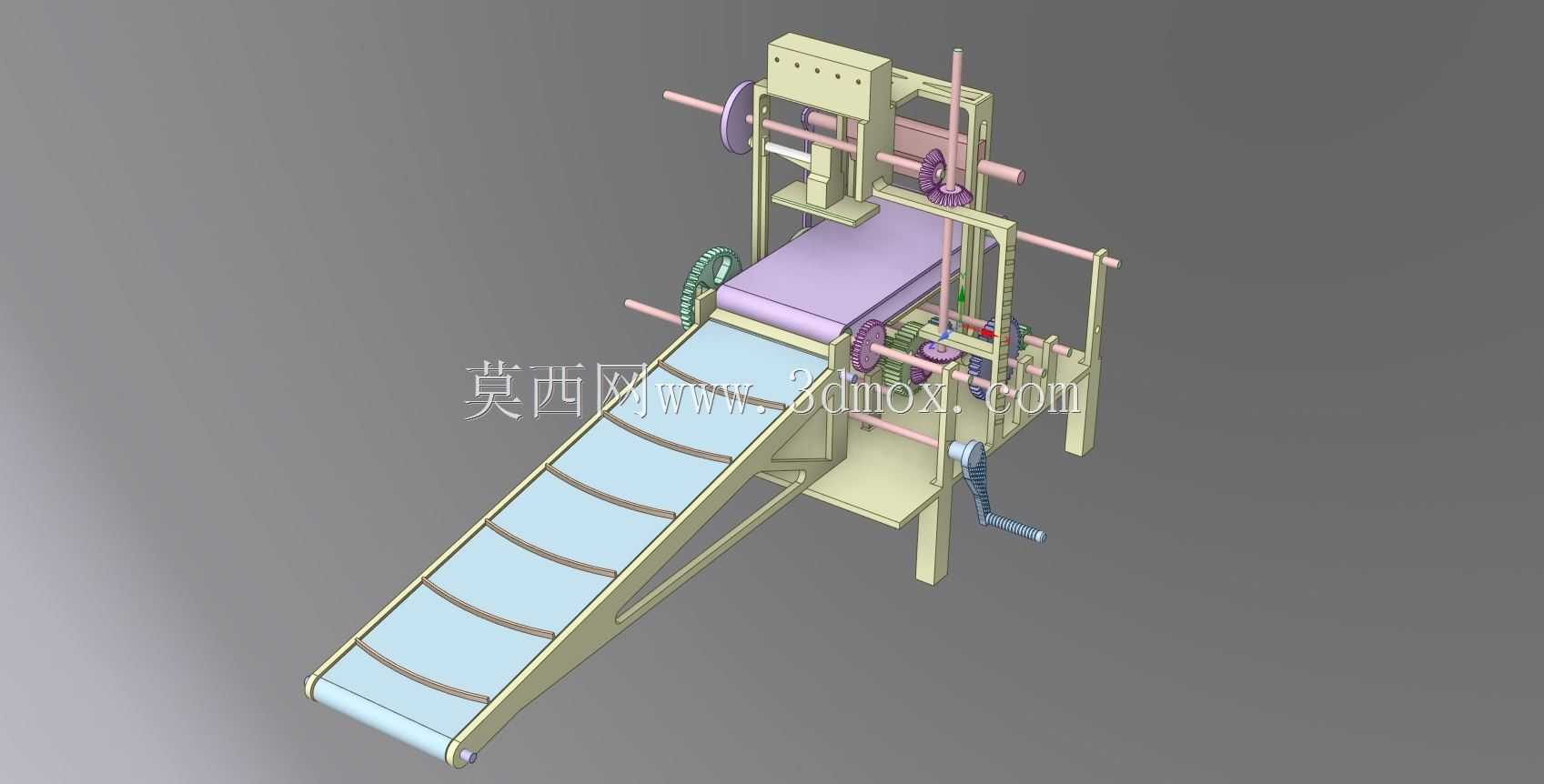

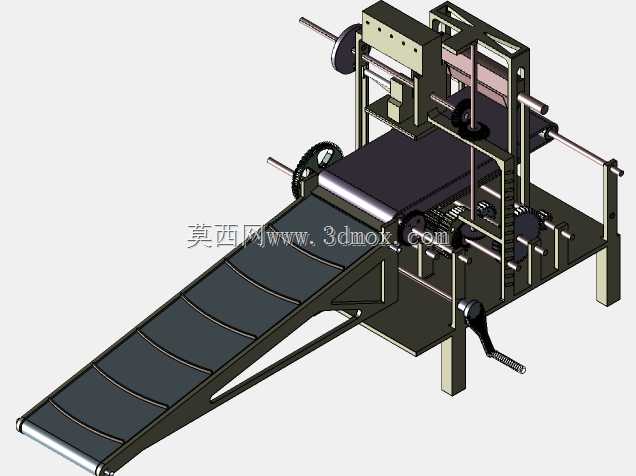

带斜向出料滑道的输送带送料冲切设备

　　在五金冲压、软质卷材裁切、小型电子元器件引脚冲裁这类连续送料加工场景里，单靠人工送料的冲床始终存在送料步距不准、安全隐患大、生产节拍波动明显的问题，这款集成送料、冲切、出料功能的一体化设备，就是针对这类连续加工痛点做的结构整合设计。设备整体采用立式框架承载结构，核心的冲切执行单元布置在机架上部，通过垂直导向的滑台搭载冲切刀具，配合下方的承托工位完成冲切动作，送料单元采用水平布置的平皮带输送结构，皮带表面做了防滑处理，可适配薄金属带、塑料片材、纸质包装料等多种不同材质的待加工料带，料带从设备后侧的进料端进入输送区域后，由两侧的可调导向杆做横向限位，避免送料过程中出现料带偏移，导向杆的安装位置预留了长槽调节空间，可根据料带实际宽度快速调整夹持间距，适配不同规格的加工物料。

　　设备的出料端没有采用常规的水平接料结构，而是设计了倾斜角度约35度的斜向滑道，滑道表面同样采用光滑的皮带承托面，冲切完成后的工件会顺着倾斜滑道自然滑落到设备外侧的接料区域，不需要额外配置吹气出料或者机械手取料结构，既简化了整体结构，也降低了设备的制造成本和后期维护难度，滑道的两侧同样设置了挡边，避免工件滑落过程中从侧边掉出。冲切单元的驱动部分采用偏心轮连杆结构，和送料单元的驱动通过同步带做联动，可实现送料和冲切动作的时序匹配，当输送带动一个步距把待加工位置送到冲头正下方时，冲头刚好下行完成冲切，冲头上行复位后输送带再继续送进下一段料带，整个动作循环不需要复杂的电控程序做时序协调，纯机械联动的结构可靠性更高，在车间供电不稳定或者多尘、潮湿的恶劣生产环境下也能稳定运行。

　　从安装边界来看，设备整体的水平占地长度约1.8米，其中水平输送段长度约1米，斜向出料滑道的水平投影长度约0.8米，设备整体宽度约0.7米，机架底部设置了四个可调脚杯，可根据车间地面的平整度调整设备水平度，调整范围在0到50毫米之间，不需要额外做预埋基础，直接放置在硬化车间地面上即可完成安装，设备的总高度约1.6米，冲切工位的操作面高度约0.9米，刚好适配操作人员站立调整参数、更换刀具的操作高度，不需要额外配置操作站台。设备的冲切行程预留了30毫米的调节空间，可通过调整偏心轮的偏心距来适配不同厚度的加工物料，最大冲切厚度根据刀具配置不同可覆盖0.1毫米到3毫米的片材，送料步距的调节范围在10毫米到150毫米之间，可通过更换不同齿数的同步带轮来调整单次送料长度，适配不同尺寸工件的加工需求。

　　在结构细节设计上，冲切工位的承托板采用了可拆卸的镶嵌结构，针对不同形状的冲切刀具可以快速更换对应的凹模承托块，不需要整体拆卸承托平台，换型时间可控制在15分钟以内，输送带的张紧结构布置在设备进料端的两侧，采用螺杆调节的张紧方式，日常维护时只需要调整两侧的张紧螺杆即可调整皮带张紧度，不需要拆解设备外罩。设备的传动部分全部布置在机架的侧方，加装了透明的亚克力防护外罩，既可以观察传动部件的运行状态，也能避免操作人员误触运动部件造成安全事故，冲切作业区域的前侧设置了可上下翻动的安全挡板，挡板上预留了观察窗口，设备运行时挡板放下可阻挡冲切产生的碎屑飞溅，需要更换刀具或者清理废料时可直接向上翻开挡板，操作便捷。

　　这类设备特别适合小型五金件的连续冲裁、包装泡棉的定长裁切、线路板的引脚冲切等中小批量连续加工场景，相比分体式的送料机加冲床的组合，一体化的结构占地面积更小，设备采购成本更低，同时因为送料和冲切采用机械联动，不需要额外配置送料伺服和对应的控制系统，后期的维护成本也更低，对于小型加工车间来说，不需要专门的编程人员就可以完成设备的调试和操作，上手门槛更低。设备的机架全部采用标准方管焊接而成，焊接后做了去应力退火处理，长期运行不会出现机架变形导致的冲切精度下降问题，所有的导向轴都采用了表面淬火处理，硬度可达HRC55以上，配合直线轴承做导向，冲切动作的重复定位精度可控制在0.1毫米以内，能满足大部分常规冲切加工的精度要求。
