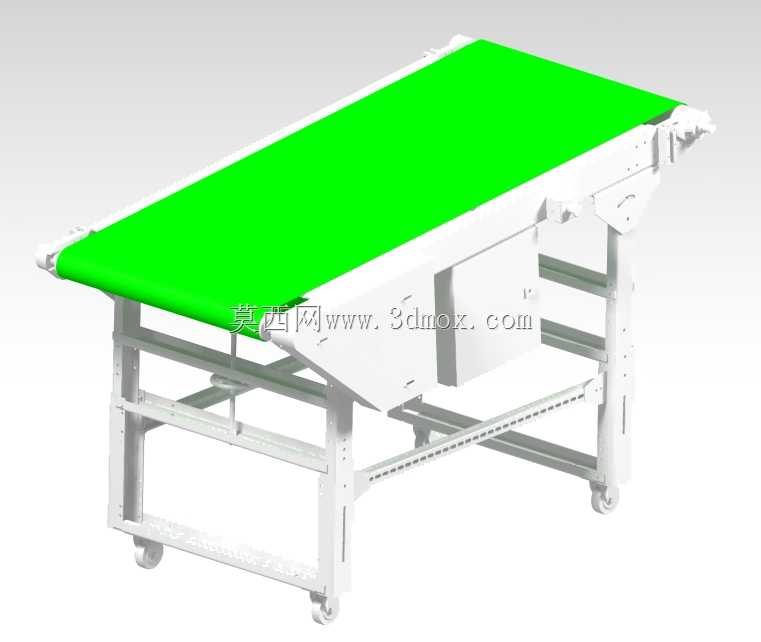

可移动倾斜式绿色皮带输送设备结构

　　这款带式输送结构的设计初衷，是解决车间内不同工位间存在高度差的物料转运需求，在电子组装、小件包装、食品分拣这类需要频繁调整产线布局的场景中适配性极强。不同于固定安装的长距离输送线，该结构底部配置了万向脚轮，单名操作人员即可推动整机完成工位移位，不需要额外做地脚固定，对于多品种小批量的柔性生产车间来说，能大幅减少产线调整的停机时间。

　　从结构设计逻辑来看，整机采用方通焊接机架作为承载主体，机架两侧预留了多组等距安装孔位，既可以用来调整皮带的张紧度，也能根据实际输送需求加装侧挡边、物料导向条、光电检测支架等附属配件，不需要对主体机架做二次焊接加工。输送面采用亮面绿色PVC皮带，这类皮带表面摩擦系数适中，对于纸质包装箱、塑料周转盒、小型五金零件这类常规工件都能提供足够的输送摩擦力，不会出现输送打滑的问题，同时绿色皮带在车间照明环境下辨识度高，方便操作人员及时发现皮带上的物料卡滞、散落问题。

　　设备的驱动单元集成安装在皮带下方的机架空腔内，这种下置式的安装方式一方面能降低整机的重心，提升设备移动和运行时的稳定性，另一方面也能减少驱动部件外露带来的安全隐患，避免操作人员衣物、工件剐蹭到传动部件。机架的支腿部分做了可调节高度的结构设计，配合倾斜布置的输送面，可以实现进料端和出料端150-300mm的高度差调节，能够直接对接不同高度的工作台、周转箱或者加工设备进料口，不需要额外配置过渡接料板。

　　从安装边界尺寸来看，整机的宽度控制在常规输送线的通用尺寸范围内，长度适配中小型车间的工位间距，在布置时不需要占用过多的车间通道空间，设备两侧预留的操作空间只需要满足单人维护即可，日常维护时只需要打开侧面的护板就能完成驱动辊的润滑、皮带的清洁和张紧调整，不需要将整机拆解。皮带的运行速度设计在常规的每分钟10-20米可调区间，能够匹配大部分轻工制造行业的生产节拍，不会因为速度过快导致物料在出料端滑落，也不会因为速度过慢影响整条产线的流转效率。

　　在细节设计上，皮带两端的辊筒做了腰鼓形加工处理，能够在皮带运行过程中自动纠正轻微的皮带跑偏问题，减少日常运维中调整皮带的频次；机架的所有焊接位置都做了打磨倒角处理，没有尖锐的焊渣和棱角，避免操作人员在移位或者维护时被划伤；脚轮配置了刹车装置，设备移动到指定位置后踩下刹车即可固定整机位置，运行过程中不会出现移位晃动的问题。这类输送结构除了单独使用之外，也可以多台拼接组成更长的输送线，或者与转弯输送机、提升机配合组成完整的车间物流输送系统，适配不同的生产流程布局。
