对夹式手柄蝶阀结构设计方案

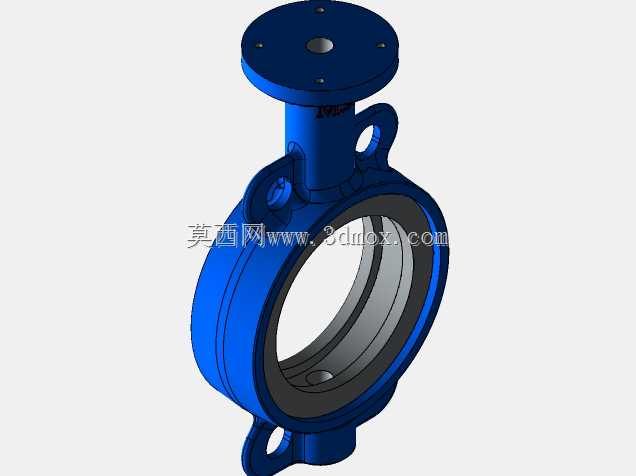

　　在市政给排水、暖通空调循环水、化工低压流体输送、消防喷淋管网等常见工业与民用管路系统中，对夹式蝶阀是应用占比极高的通断控制部件，这类阀门依靠绕阀杆轴线旋转的蝶板完成启闭动作，相比同通径的闸阀、截止阀，整体结构长度更短，安装占用空间更小，启闭操作力矩更低，非常适合安装空间局促、需要频繁启闭操作的管段节点。本次设计的手柄驱动对夹式蝶阀，核心适配DN50-DN150通径范围的低压管路，额定工作压力覆盖1.0MPa-1.6MPa常规工况，可输送常温清水、弱腐蚀性流体、压缩空气等常见介质。从结构设计逻辑来看，整体采用对夹式安装结构，阀体上下设置带安装孔的凸耳结构，安装时直接将阀体夹在两片管路法兰之间，穿装全螺纹螺栓完成固定，

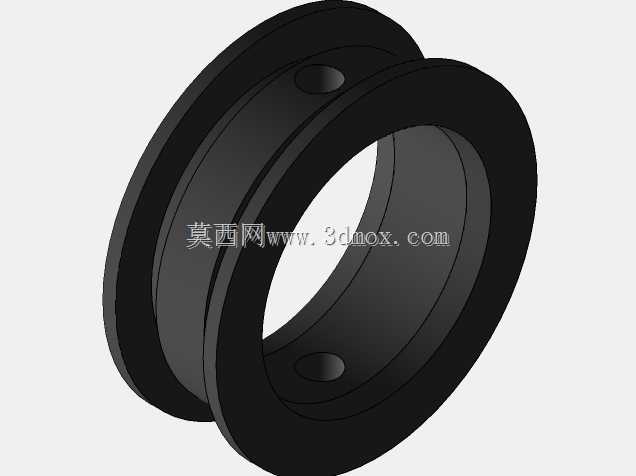

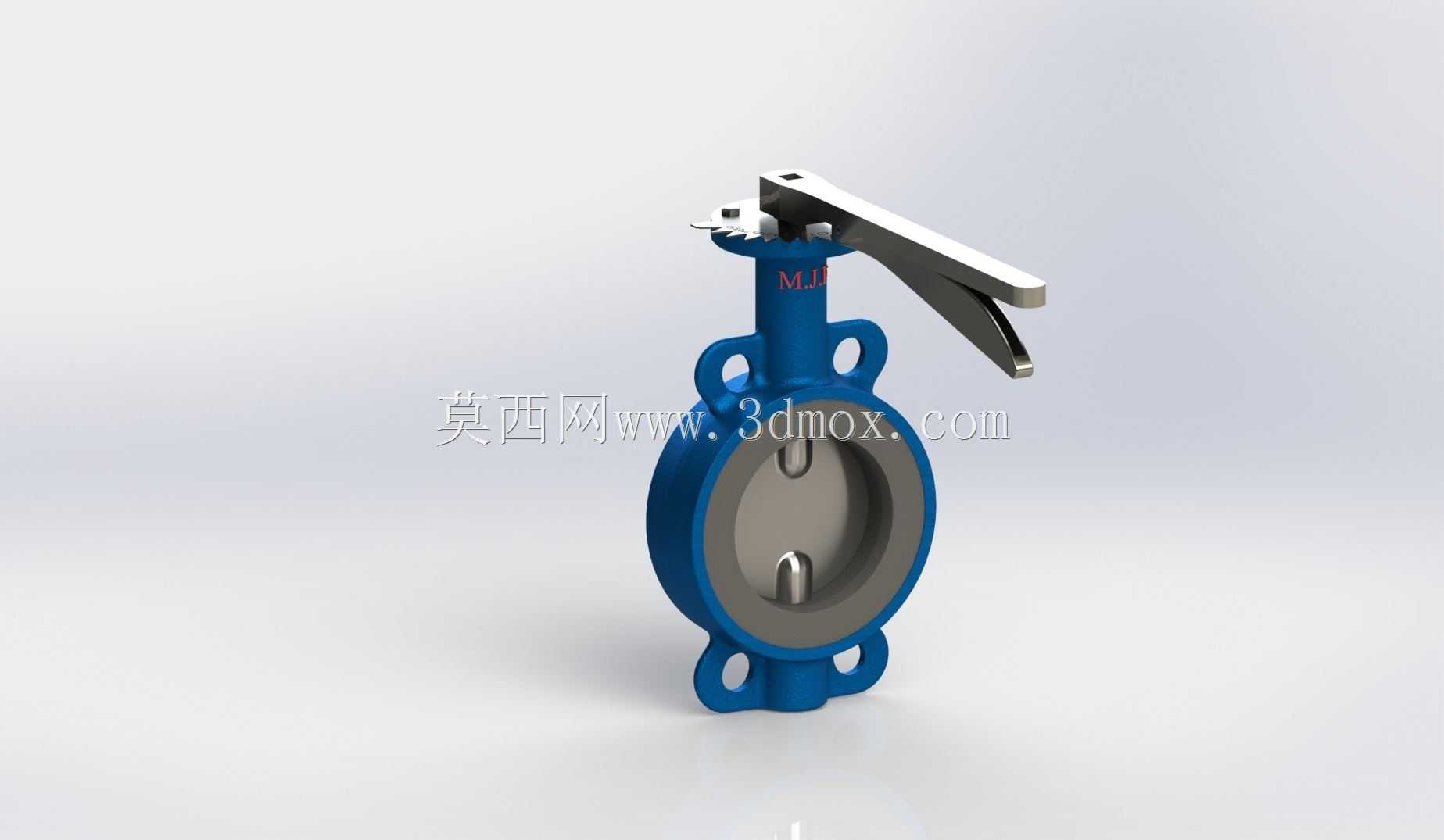

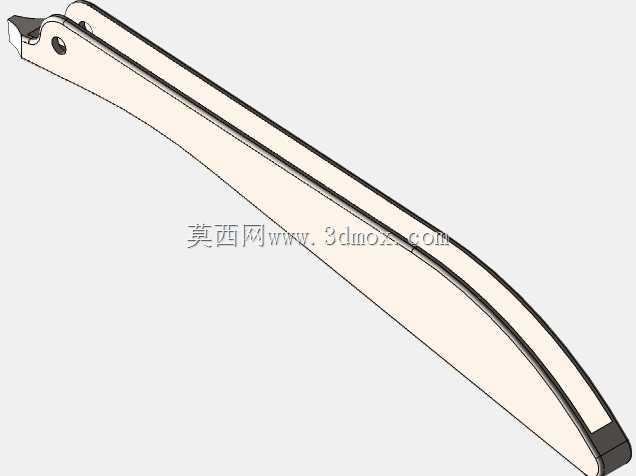

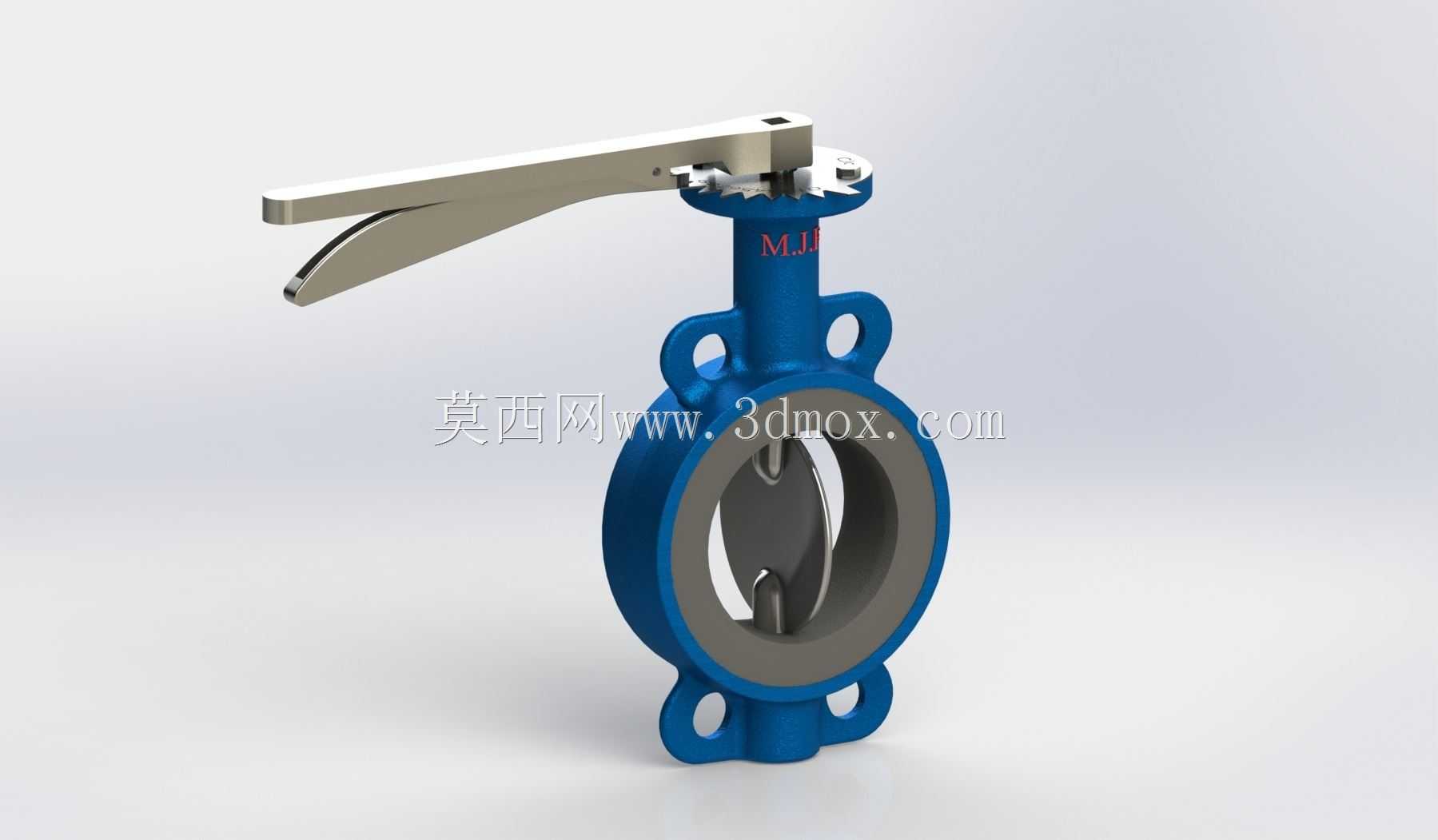

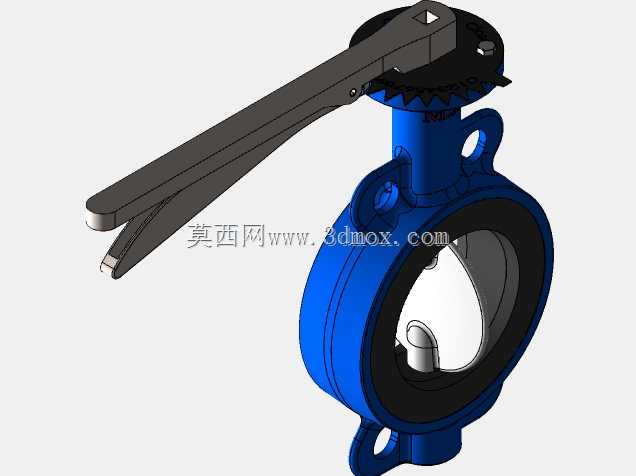

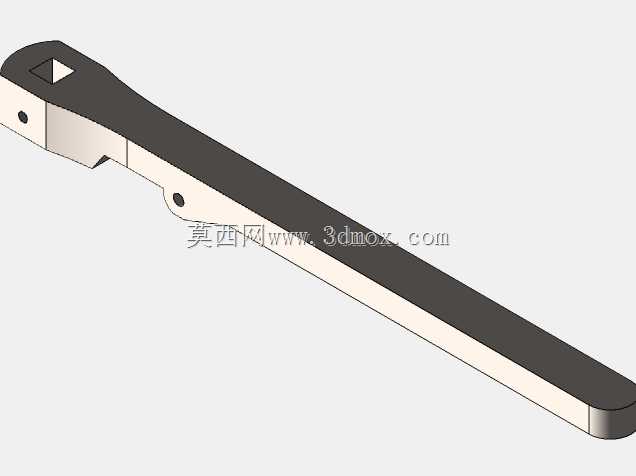

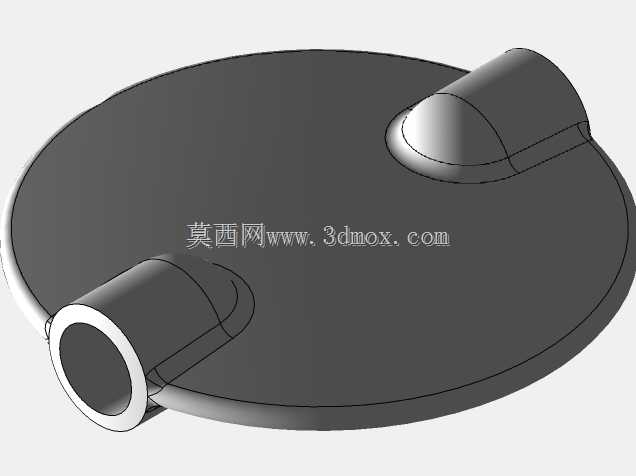

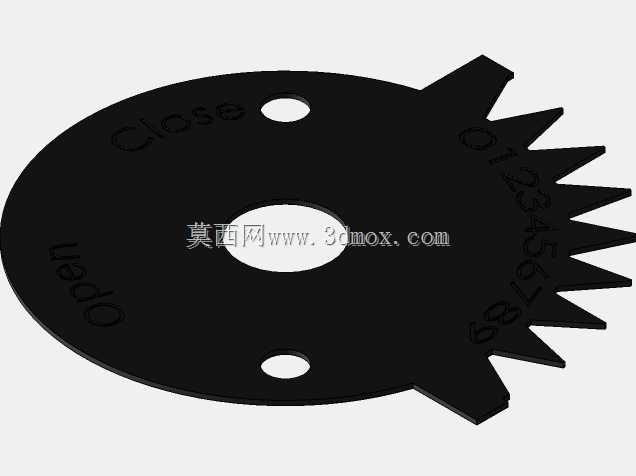

　　无需在阀体上加工法兰密封面与螺栓孔，大幅压缩阀体自身的轴向尺寸，相比法兰式蝶阀可减少40%以上的轴向安装空间，同时降低阀体整体重量，方便现场安装与后期维护更换。驱动部分采用杠杆式手柄结构，手柄根部设置多档位定位齿盘，可通过齿盘啮合实现0-90度范围内的多档位开度锁定，操作人员无需额外工具即可直接扳动手柄完成启闭与开度调节，齿盘的档位间隔对应不同的蝶板转角，可直观通过手柄位置判断阀门当前开度，适配需要手动调节流量的工况场景。密封结构采用阀座整体包覆式设计，橡胶阀座嵌装在阀体内部流道内壁，蝶板边缘加工有与阀座匹配的密封圆弧面，当蝶板旋转至全关位置时，蝶板外圆与橡胶阀座形成过盈配合，实现双向密封，可有效阻断介质双向渗漏，

　　同时橡胶阀座具备一定的弹性补偿能力，在介质带少量微小颗粒杂质的工况下，仍能保证密封面的贴合度，降低密封面磨损泄漏的概率。阀杆与蝶板采用扁方加销钉的连接结构，避免长期启闭过程中阀杆与蝶板出现相对转动，导致开关位置偏移、定位不准的问题；阀杆与阀体的配合部位设置轴套与密封填料，既可以降低阀杆旋转时的摩擦阻力，又能防止介质沿阀杆与阀体的配合间隙向外渗漏。从安装边界尺寸来看，以DN100通径规格为例，阀体轴向结构长度控制在52mm，阀体最大外圆直径控制在210mm，手柄全开状态下的总高度为320mm，手柄扳动至全关位置时的横向伸出长度为230mm，设计时已充分考虑现场安装的操作空间需求，手柄操作范围内无结构干涉，

　　安装时只需保证两侧法兰密封面与阀体端面平行，法兰螺栓对称均匀拧紧即可，无需额外调整密封间隙。在实际工况适配性上，这类蝶阀的流道设计为直通式结构，蝶板全开时流道阻力系数仅为0.2-0.3，远低于同通径截止阀的阻力系数，介质流经阀门时的压力损失更小，可降低管路输送系统的动力消耗；同时蝶板采用流线型截面设计，介质冲刷面过渡平滑，可减少介质流道内的涡流产生，降低长期运行过程中介质对蝶板的冲蚀磨损，延长阀门整体使用寿命。设计过程中对各部件的受力情况做了针对性优化，手柄的力臂长度经过反复校核，保证在额定工作压力下，单人手动操作即可完成启闭，无需借助加力杆，避免操作力矩过大导致阀杆弯曲或齿盘崩齿；阀体的凸耳安装孔位置与国标法兰的螺栓孔距完全匹配，可直接适配现有国标管路法兰，无需定制专用连接件，降低现场安装的适配成本。
