多工位级进冲压模具装配结构设计

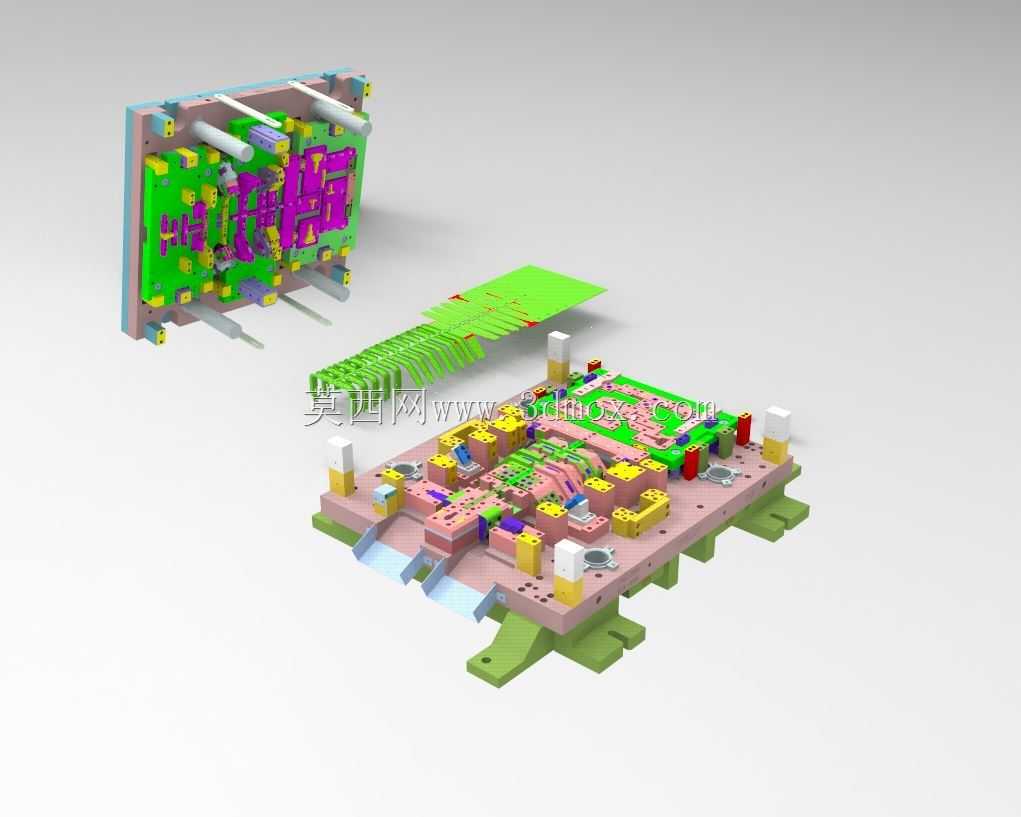

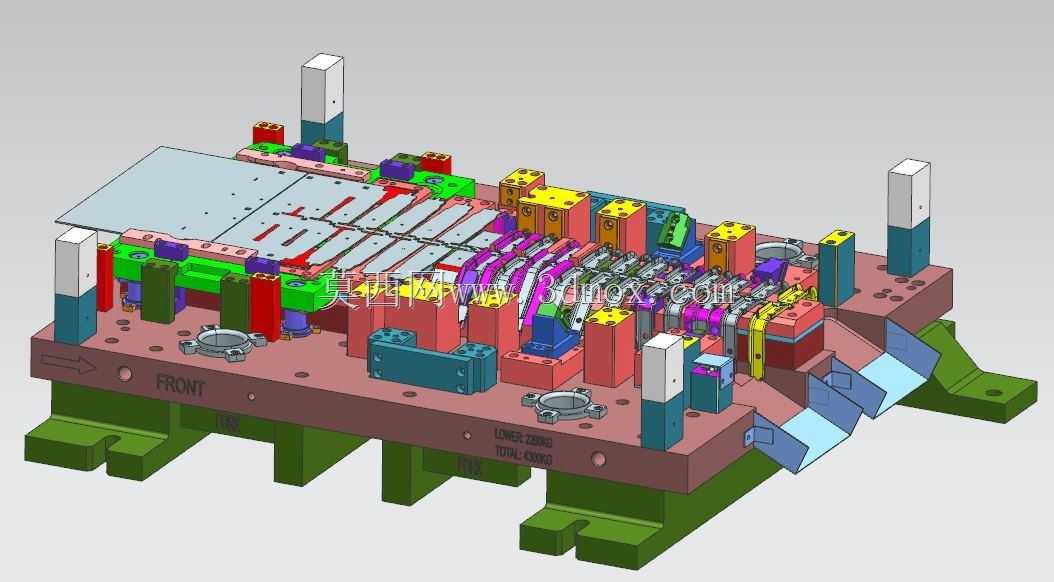

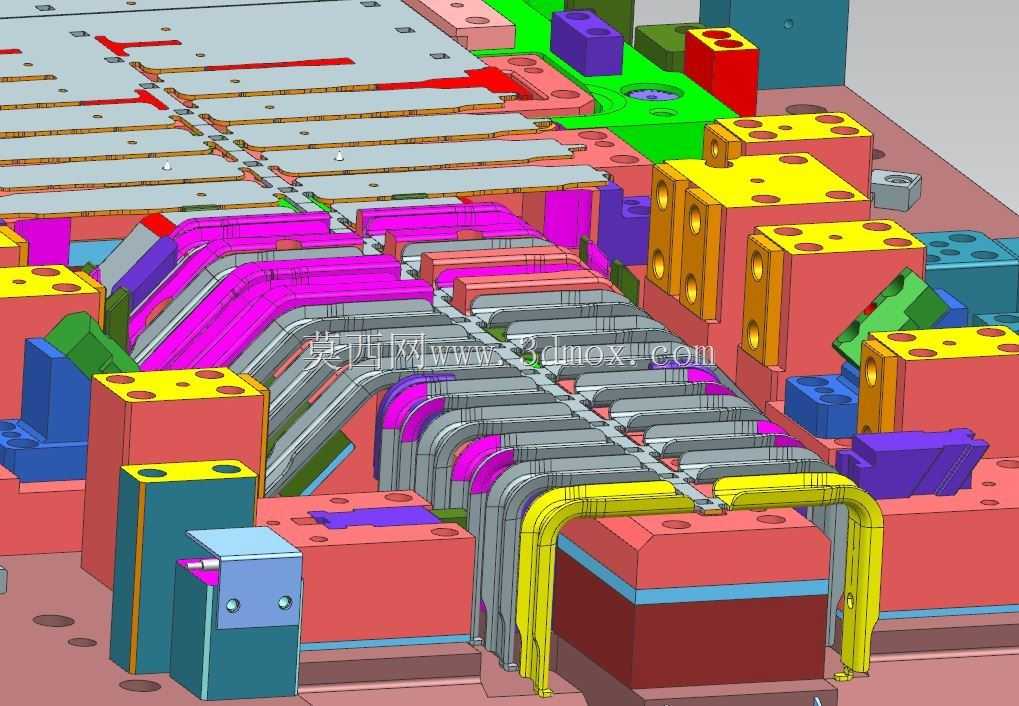

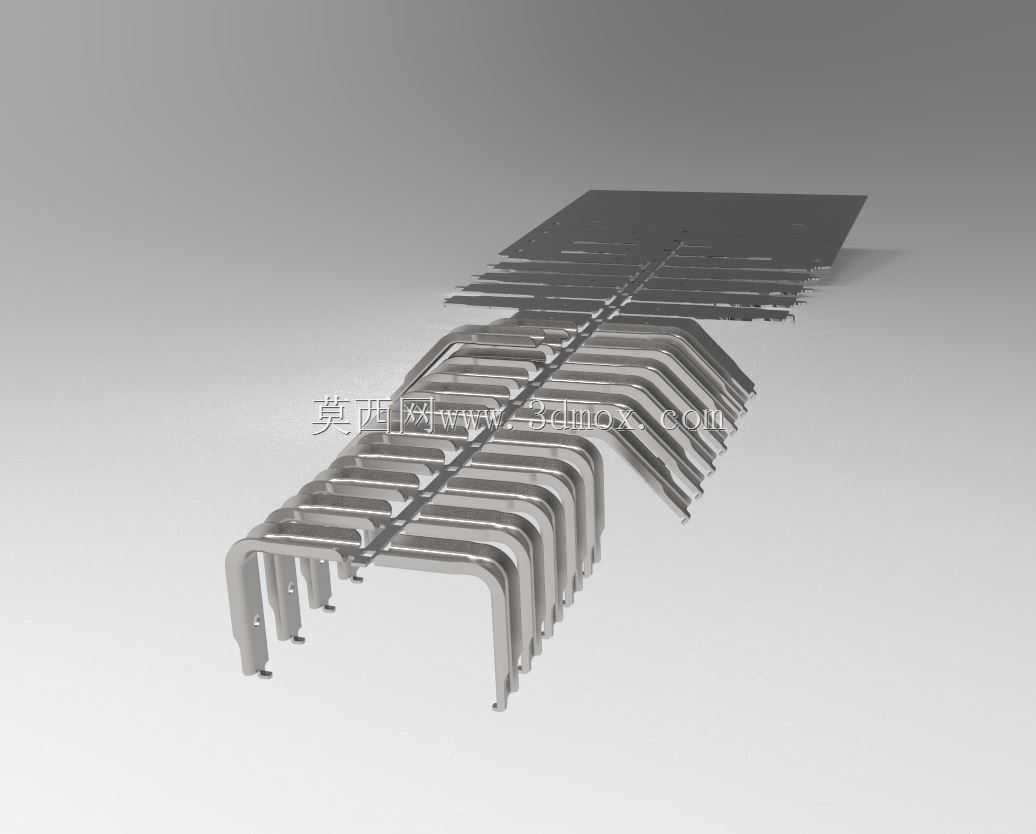

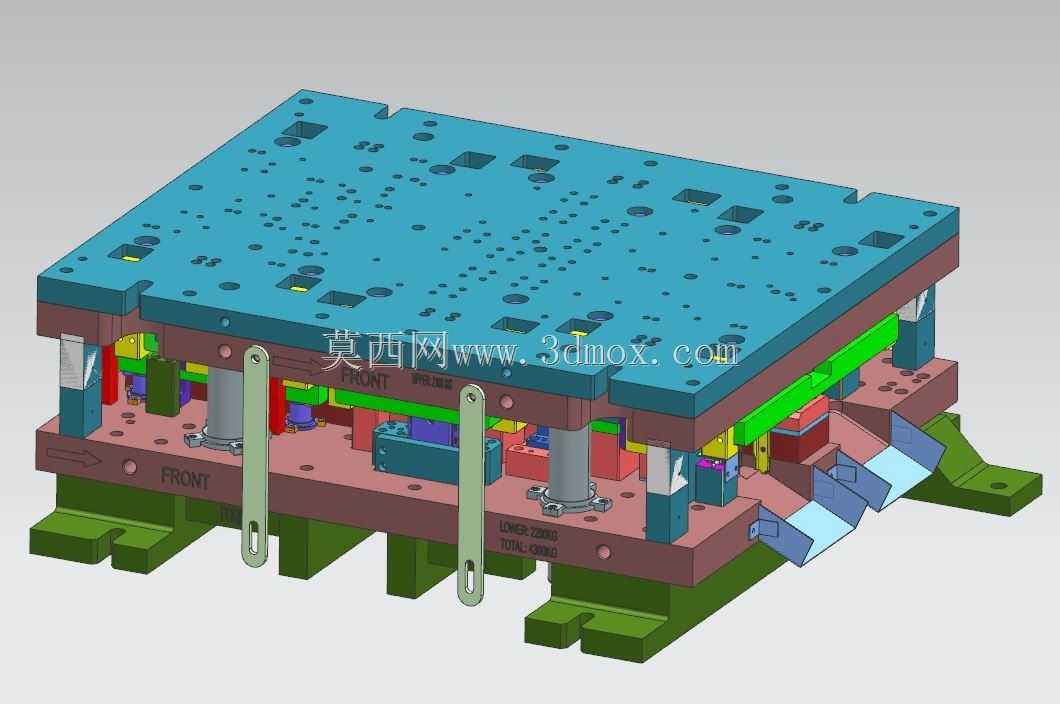

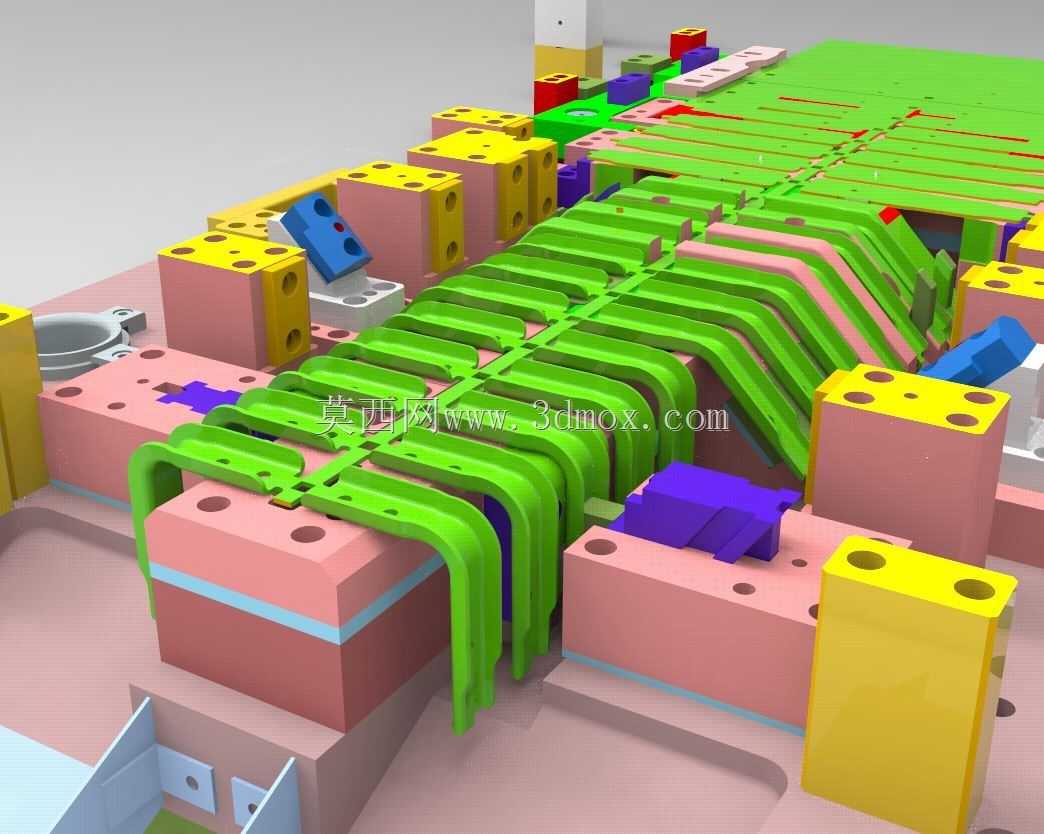

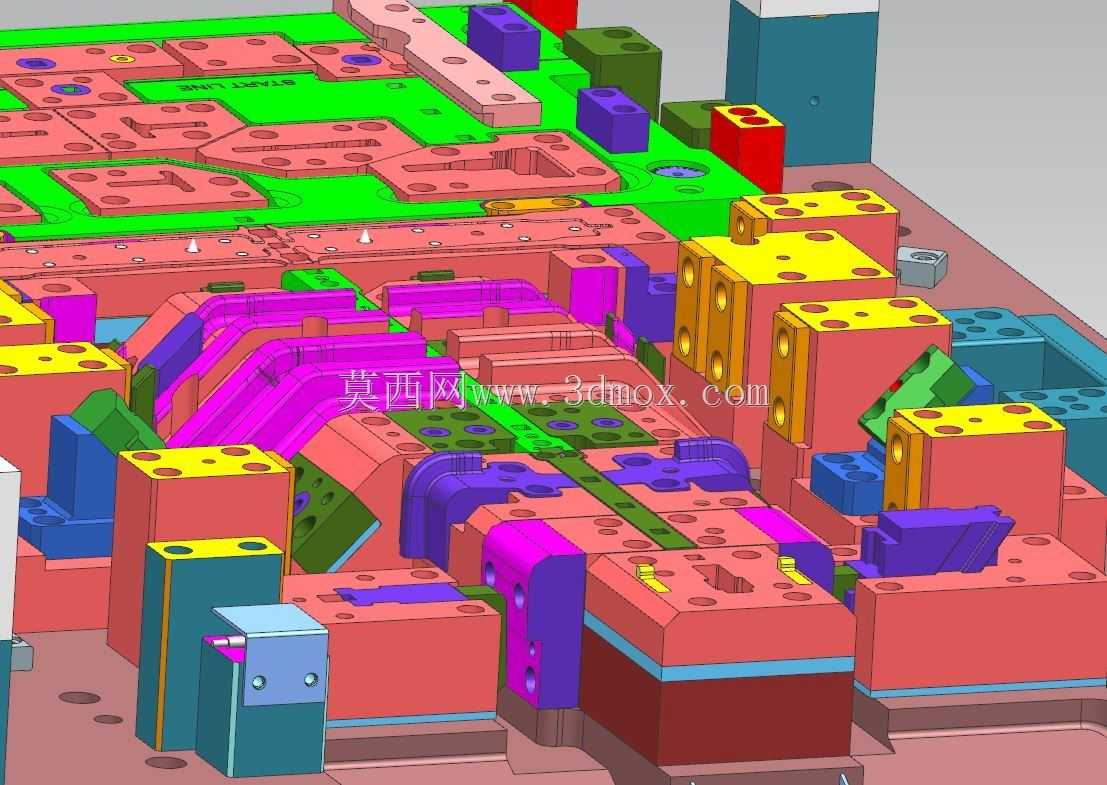

　　这套级进模结构主要服务于金属薄板类零件的连续冲压生产场景，在五金冲压加工车间的高速压力机产线中承担核心成型功能，可在单次滑块行程内完成多道序的连续加工，无需多次周转装夹工件，适配大批量五金零件的高效生产需求，常见于电子五金接插件、小型金属结构件的量产加工环节。从结构布局来看，整套模具采用上下模分层叠装的经典级进模架构，上模部分通过模柄与压力机滑块连接固定，下模部分通过底部的安装脚锁紧在压力机工作台面，安装边界完全适配常规开式压力机的工作台T型槽间距，模架整体长宽尺寸控制在中小吨位压力机的装模允许范围内，无需额外改装设备即可完成装夹调试。设计过程中优先考虑了连续冲压的送料顺畅性，沿送料方向依次排布冲裁、折弯、成型、落料等工位，

　　各工位之间通过导正销定位送料步距，避免多工位累积误差导致的零件尺寸超差；上下模之间设置了独立的内导柱组件，配合模架自带的外导柱结构，实现双导向定位，可在高速连续冲压工况下保持上下模合模精度，减少凸凹模的啃模损伤风险。模具的卸料结构采用弹性卸料板设计，内置均匀排布的矩形弹簧提供卸料力，可在冲压完成后及时箍住条料完成脱料，同时在冲压过程中对薄料起到压料作用，避免薄板冲压过程中出现翘曲、起皱等成型缺陷。各工位的凸模采用快换式固定结构，通过挂台和锁紧螺丝固定在上模固定板上，日常生产中出现凸模崩刃、磨损时，无需拆解整套模具即可快速更换对应工位的凸模，大幅减少产线停机维护时间。下模的凹模镶块同样采用分块式设计，

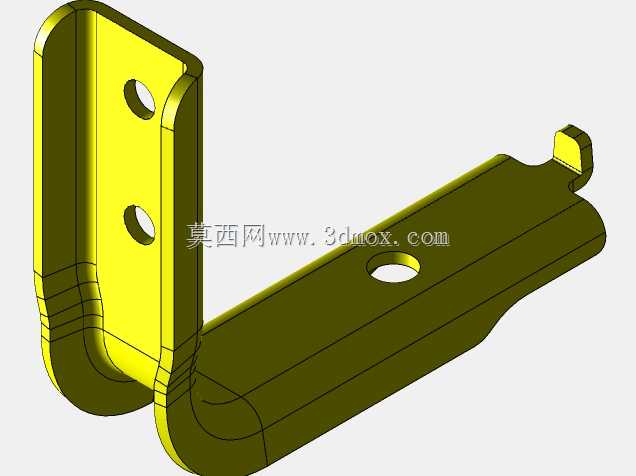

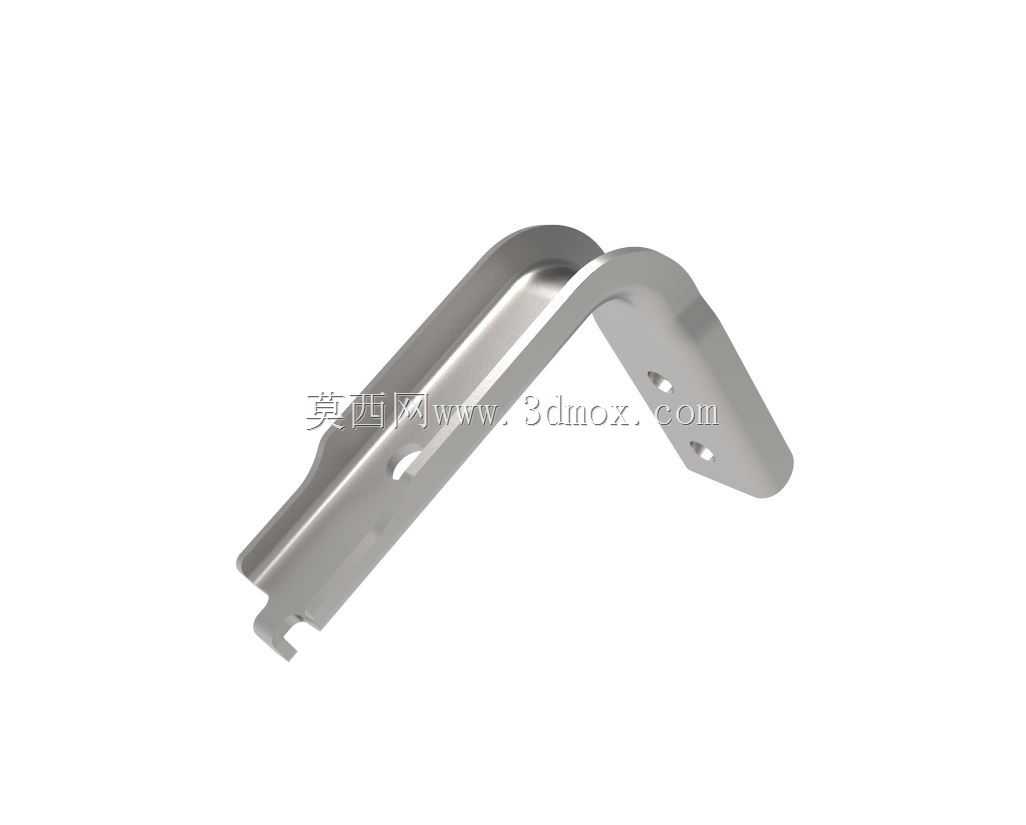

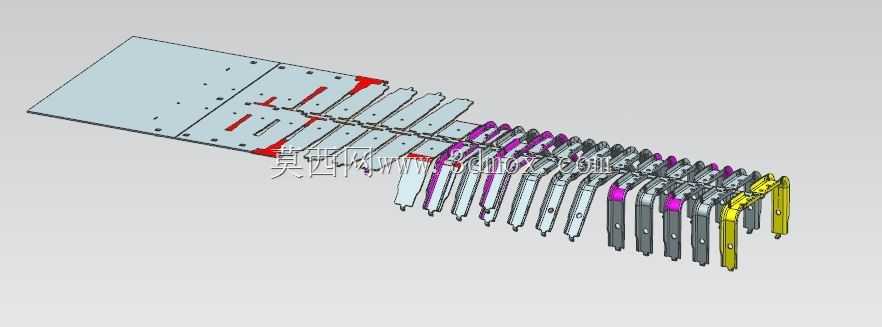

　　不同工位的凹模刃口单独制作镶块嵌入下模座，局部刃口磨损后仅需更换对应镶块，降低模具的长期维护成本。模具侧面设置了误送料检测组件，当条料送进位置出现偏移、步距不准时，检测销会触发设备停机信号，避免误送料导致的模具整体撞损。从成型功能来看，这套结构可同时完成冲孔、切边、多次折弯、局部成型、最终落料的全工序加工，条料从模具一端送入后，经过逐工位冲压，最终从模具末端输出成型完成的零件，全程无需人工干预，适配自动化送料机的连续送料节拍。结构设计时充分考虑了废料排出需求，每个冲裁工位的下模都设置了对应的废料漏料孔，漏料孔沿下模座垂直贯通，冲裁产生的废料可直接通过漏料孔落入压力机下方的废料槽，避免废料堆积在型腔内导致的合模干涉。

　　模具的各模板之间设置了等高套筒组件，控制卸料板的活动行程，保证弹性元件的压缩量在合理区间内，避免弹簧过载失效；同时在上下模合模位置设置了限位柱，控制合模深度，避免成型工位过压导致的零件尺寸超差或者模具零件压损。整套结构的导向零件、弹性元件、紧固件均选用冲压模具通用标准件，在实际生产维护中可快速采购替换，无需定制特殊规格配件，降低备件库存压力。针对连续冲压的发热问题，模板内部预留了冷却水道接口，可外接循环冷却水路，在高速长时间冲压时带走凸凹模刃口的摩擦热量，避免刃口过热退火导致的寿命下降，同时减少零件因热胀冷缩出现的尺寸波动。
