起重作业用单钩式吊钩结构设计

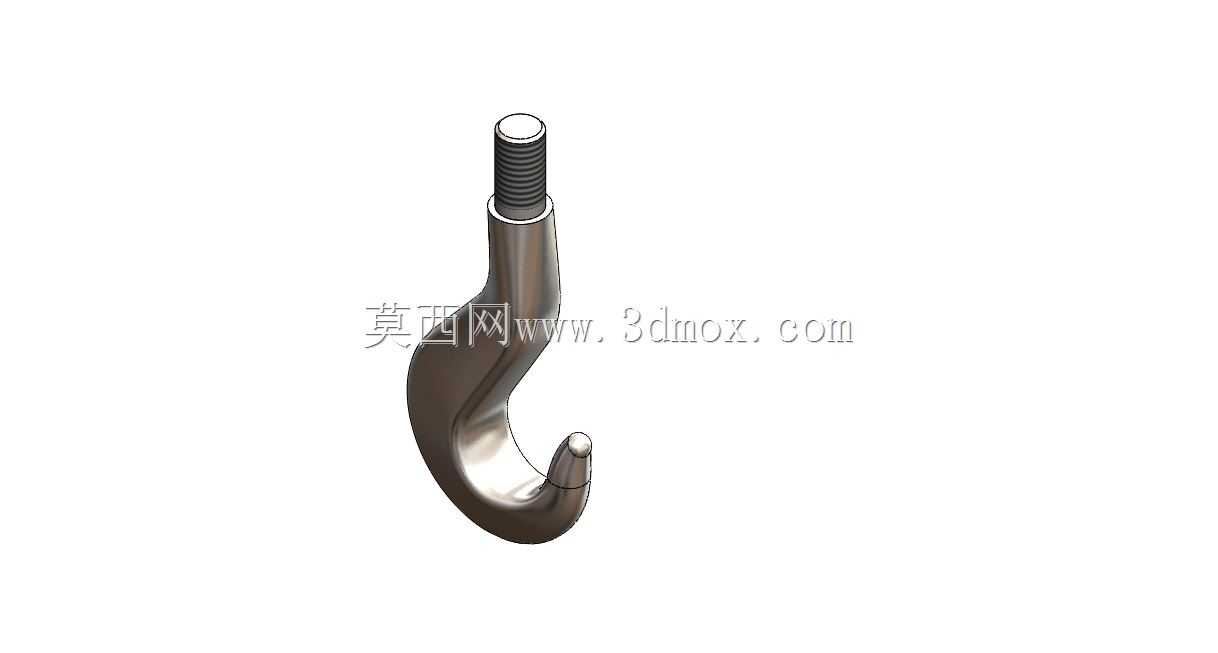

　　在工矿企业、港口码头、基建施工现场的起重吊装作业场景里，吊钩是直接承载被吊重物载荷的核心执行构件，所有起升机构的拉力最终都要通过吊钩传递到被吊物料上，其结构合理性直接关系到吊装作业的本质安全，哪怕是细微的结构设计缺陷，都可能在满载甚至偏载工况下引发脱钩、断裂等恶性安全事故。这款吊钩采用通用的单钩结构形式，适配绝大多数中小吨位的桥式起重机、门式起重机、汽车吊以及电动葫芦的起升端配套使用，日常可用于吊装钢材、设备构件、集装箱散货、建筑模板等多种常规物料，作业时可配合钢丝绳索具、吊装带、卸扣等配套吊具完成载荷挂接，钩身的开口尺寸经过匹配性设计，能够兼容市面上绝大多数标准卸扣与吊环的穿挂需求，

　　不会出现吊具无法卡入或者间隙过大导致吊具窜动的问题。从结构设计逻辑来看，这款吊钩的上部设置了标准外螺纹连接段，该段可直接与吊钩螺母、推力轴承组件配合，实现吊钩在横梁上的360度自由回转，作业过程中无需刻意调整被吊物的朝向，挂接完成后可通过吊钩自身回转抵消被吊物的扭转力矩，避免起升钢丝绳出现打扭、缠绳的问题。螺纹段下方设置了直径大于螺纹大径的轴肩结构，该轴肩作为承载定位面，直接与推力轴承的上端面贴合，能够将吊钩承受的垂直载荷均匀传递到轴承与吊钩横梁上，避免螺纹段直接承受径向挤压载荷，防止螺纹出现压溃、变形失效。钩身部分采用平滑过渡的曲梁结构，整个钩身的截面从靠近轴肩的位置到钩尖位置呈现渐变式变化，

　　危险截面位置也就是钩身曲率最大的弯曲段，截面尺寸做了针对性加大，通过曲梁弯曲应力计算校核，该位置在额定载荷下的弯曲应力与拉应力合成值控制在材料许用应力范围内，同时预留了足够的安全裕度，能够应对作业过程中常见的1.25倍动载试验载荷以及短时的偏载冲击。钩尖位置设置了向上凸起的防脱挡边，日常使用时可配套加装防脱棘爪，挡边的高度刚好能够挡住挂入钩身的吊具，避免在起升过程中因吊具晃动、重物摆动导致索具从钩口滑出，同时挡边与钩身主体采用圆弧过渡，没有尖锐棱角，不会在挂接索具时割伤吊装带或者钢丝绳的纤维丝、钢丝束，延长配套吊具的使用寿命。从安装边界尺寸来看，上部螺纹段的公称直径、螺距均匹配中小吨位起重机常用的吊钩组安装尺寸，无需对现有吊钩横梁、

　　螺母组件做二次改装即可直接替换安装；钩身的开口宽度、钩身深度按照对应额定起重量的作业需求设计，既保证了足够的索具穿挂操作空间，又不会因开口过大导致钩身整体结构冗余、自重过高，增加起升机构的无效载荷。钩身的所有曲面均采用大圆弧平滑过渡，没有直角突变的截面结构，从根源上避免了应力集中点的产生，在建模过程中所有过渡圆角的半径都经过应力仿真验证，确保在满载工况下应力不会在局部位置出现陡增。在实际作业场景中，这类吊钩的使用频率极高，每天可能要完成上百次的吊装循环，因此结构设计时除了静强度、刚度满足要求外，还充分考虑了长期交变载荷下的疲劳性能，所有表面的过渡曲率都做了优化，降低交变应力下的疲劳裂纹萌生概率。钩尖的端部做了圆弧钝化处理，既不会因为过于尖锐划伤作业人员，也不会在挂接索具时卡滞索具的环眼，提升挂接作业的效率。上部螺纹段的长度经过精确计算，确保安装后吊钩螺母能够完全旋合，并且有足够的螺纹余量安装防松装置，避免作业过程中螺母松脱导致吊钩坠落。整个吊钩的重心与上部螺纹段的轴线保持重合，起吊重物时吊钩不会出现偏斜，保证起升过程中重物的平稳性，减少重物在空中的摆动量，降低作业过程中的碰撞风险。
