壁挂式悬臂起重吊运装置结构设计

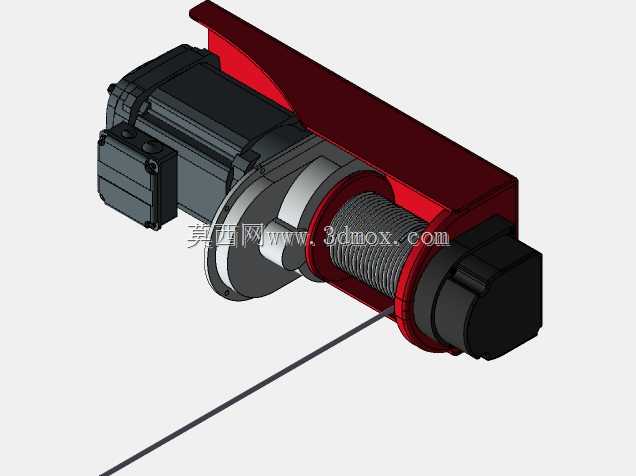

　　这款壁挂式悬臂起重装置，主要适配车间工位旁、小型仓储区域、维修作业点位这类空间有限但需要频繁完成小吨位重物吊运转移的场景，区别于大型桥式起重机需要铺设全程轨道的部署要求，该装置依托墙面或立式刚性基座完成固定，不需要占用地面大面积安装空间，对于工位密集、通道宽度有限的生产区域来说，能够在不打乱原有车间布局的前提下，覆盖固定半径内的物料吊运需求，比如机加工工位的工件上下料、维修区的零部件拆装转移、仓储区的小件货物堆垛转运，都可以通过这类装置完成作业，大幅降低人工搬抬的劳动强度，同时规避人工搬运重型零件时的磕碰、坠落安全风险。从功能结构来看，装置整体分为壁挂固定支座、水平悬臂梁、电动行走滑车、起重吊具几个核心部分，

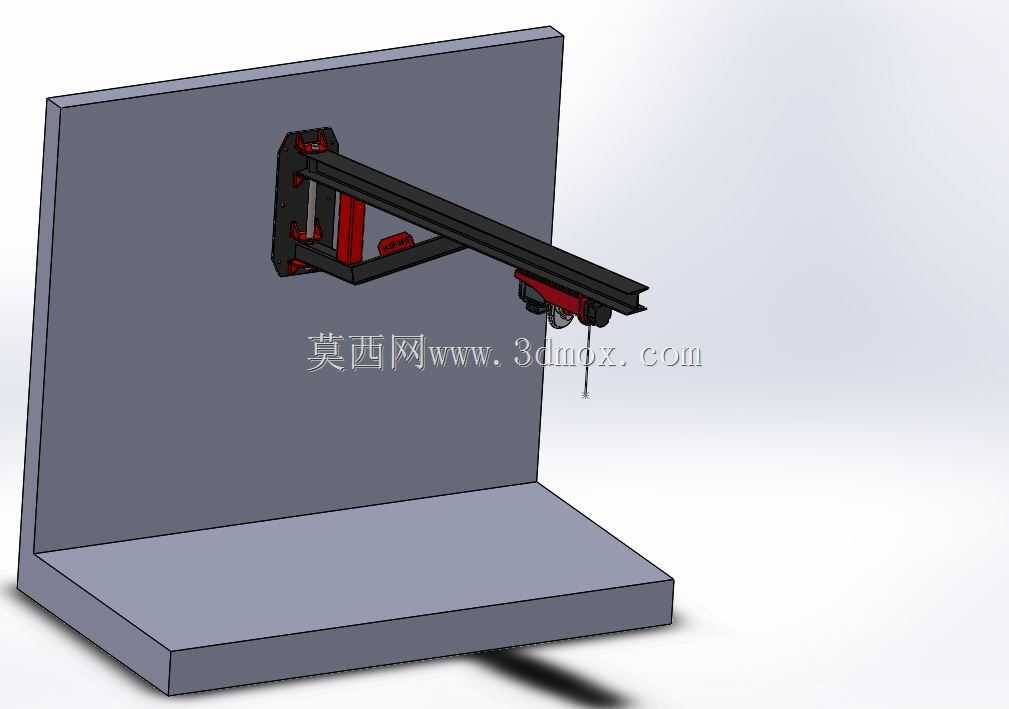

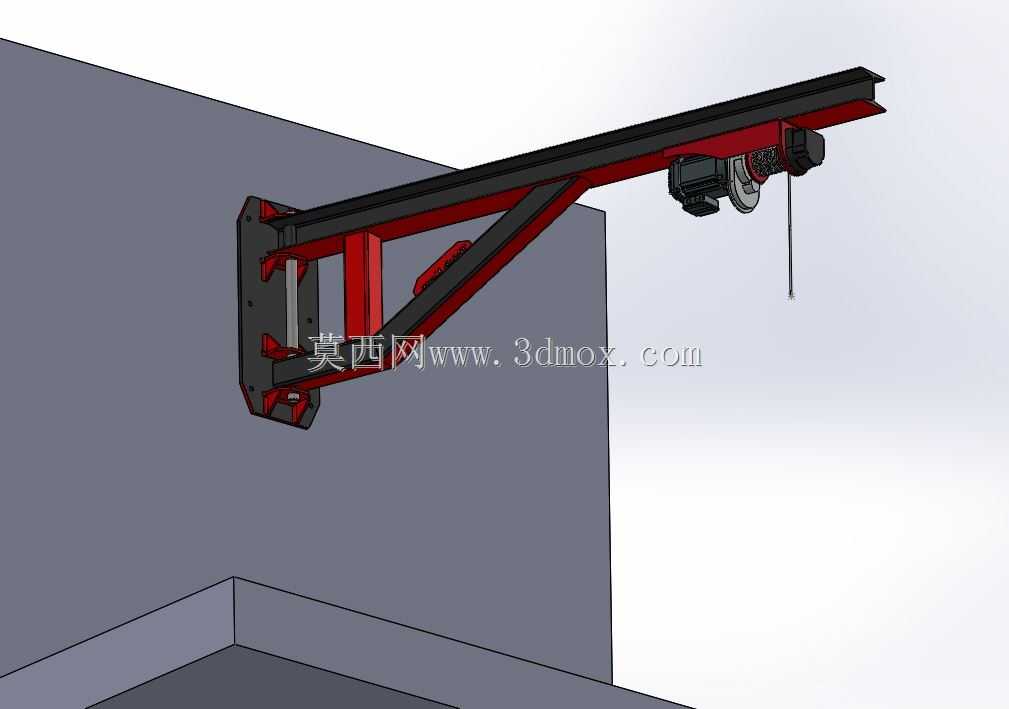

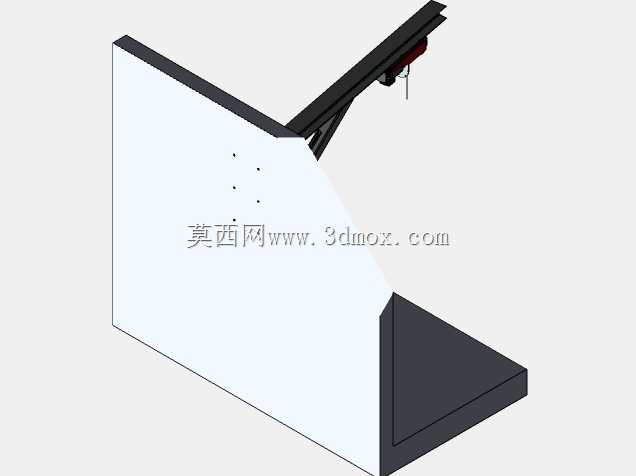

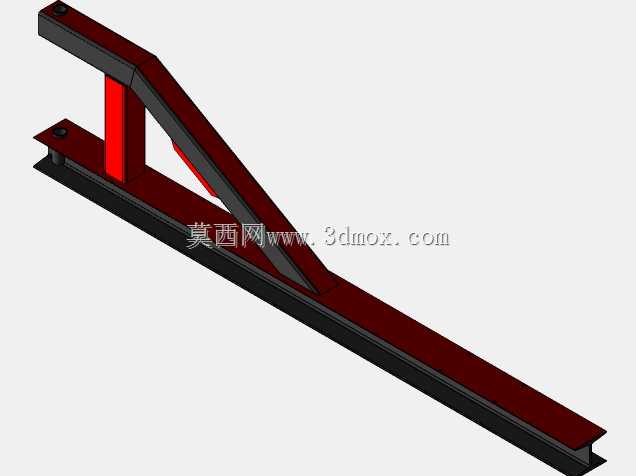

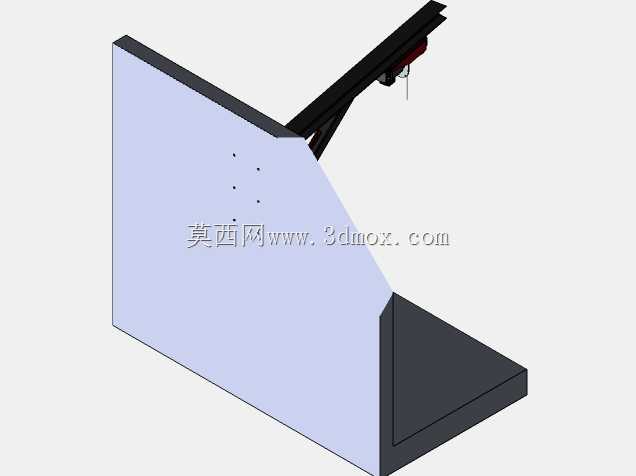

　　固定支座采用多螺栓连接的结构形式，与安装基面形成刚性连接，能够承受悬臂满载时产生的倾覆力矩与剪切载荷，支座与悬臂梁之间设置有回转支撑结构，允许悬臂梁在水平方向完成一定角度的回转动作，配合行走滑车沿悬臂梁长度方向的直线移动，能够覆盖扇形区域内的任意吊运点位，不需要额外调整被吊物的摆放位置即可完成对位。起重吊具集成在行走滑车上，配套的升降机构能够完成吊重的垂直方向升降动作，行走滑车的移动与吊具的升降动作可以独立控制，作业人员可以根据实际吊运需求，灵活调整吊点的水平位置与垂直高度，完成重物的精准对位放置，比如在机加工工位将毛坯件从工位旁的料架上吊起，回转悬臂后精准放置到机床工作台的装夹位置，全程不需要人工搬抬重型工件，也不需要借助叉车等大型设备进入狭窄工位区域。在设计思路上，该装置优先考虑安装边界的适配性，固定支座的安装基面需要满足足够的结构强度要求，若安装在建筑墙体上，需要确认墙体的承重能力符合满载载荷的受力要求，若墙体强度不足则可以配套图中所示的立式落地基座，将基座通过地脚螺栓固定在地面上，再将悬臂支座安装在立式基座的立板上，这种安装形式不需要依托建筑墙体，能够灵活部署在没有合适承重墙面的区域。悬臂梁采用箱型截面的结构设计，在保证整体结构刚度、控制满载下挠量的前提下，尽可能降低梁体自身重量，减少固定支座的承载负担，梁体的长度根据覆盖作业半径确定，设计时需要校核梁体在悬臂最远端满载工况下的弯曲强度与挠度，

　　保证吊运过程中梁体不会出现过大变形影响行走滑车的移动顺畅度，同时避免长期满载作业产生不可逆的塑性变形。固定支座与悬臂梁的连接位置设置有加强筋结构，针对支座与梁体连接位置的应力集中区域做了加强处理，通过筋板分散连接位置的局部应力，避免长期交变载荷下连接位置出现焊缝开裂或者结构变形的问题。行走滑车的滚轮采用贴合悬臂梁翼缘的结构设计，保证滑车沿梁体移动时不会出现卡滞或者脱轨的问题，滚轮配套有润滑结构，降低长期移动过程中的磨损量，延长部件的使用寿命。从安装边界尺寸来看，立式落地基座的底板尺寸需要满足地面安装的空间要求，地脚螺栓的布置位置需要避开地面下的管线或者其他隐蔽结构，基座立板的高度根据悬臂的安装高度确定，

　　悬臂的安装高度需要满足吊具在最低位置时，被吊物能够顺利越过作业区域内的设备、料架等障碍物，同时吊具升到最高位置时不会与厂房顶部的管线、桥架等结构产生干涉。悬臂梁的长度确定需要结合作业覆盖半径的需求，同时要保证悬臂回转过程中，梁体端部不会与周边的设备、墙体或者其他设施产生碰撞，预留足够的安全回转间隙。在实际选型应用时，需要根据日常吊运的最大工件重量确定装置的额定载荷，严禁超载使用，同时要根据作业区域的覆盖范围确定合适的悬臂长度，避免悬臂过长导致最远端吊重时支座承受的倾覆力矩超出设计阈值，也避免悬臂过短无法覆盖全部作业点位造成使用不便。日常使用过程中，需要定期检查固定支座的连接螺栓是否出现松动、悬臂梁的焊缝是否出现开裂、行走滑车的滚轮磨损量是否超出允许范围、升降机构的钢丝绳或者传动部件是否出现损伤，及时排查安全隐患，保证装置的长期稳定运行。这类小型悬臂起重装置相比大型起重设备，部署成本更低、安装调试更便捷，操作门槛也更低，不需要专门的起重作业人员经过长时间培训即可操作，非常适合小范围、高频次的小件重物吊运场景，能够有效提升工位作业的效率，降低作业人员的劳动强度，同时减少人工搬运过程中的安全事故概率。
