内燃机活塞连杆组结构三维建模作品

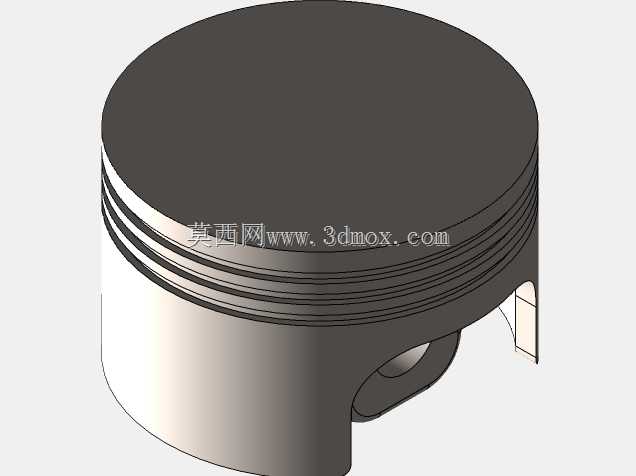

　　这套活塞连杆组件是内燃机曲柄连杆机构的核心往复运动部件，日常在各类四冲程、二冲程内燃动力设备中承担着将燃烧室内燃气爆发压力转化为曲轴旋转扭矩的关键作用，小到通用小型汽油机、摩托车动力，大到车用柴油发动机、小型工程机械动力单元，都能见到同结构部件的应用。从结构设计逻辑来看，活塞头部设置了多道环槽，分别用于安装气环与油环，气环负责密封燃烧室高温高压燃气，避免燃气下窜至曲轴箱造成功率损失，油环则负责刮除气缸壁上多余的润滑油，防止机油窜入燃烧室参与燃烧形成积碳。活塞顶部的型面根据燃烧室匹配需求做了适配设计，可配合气缸盖、气缸壁形成规则的燃烧室空间，保障油气混合燃烧过程的气流组织合理性。活塞销座部位做了加强筋过渡设计，

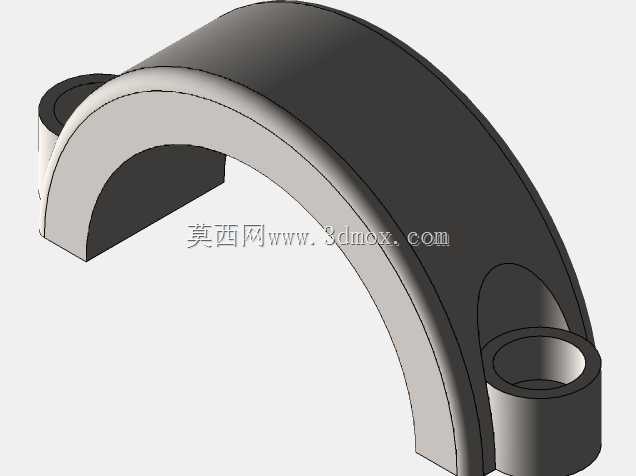

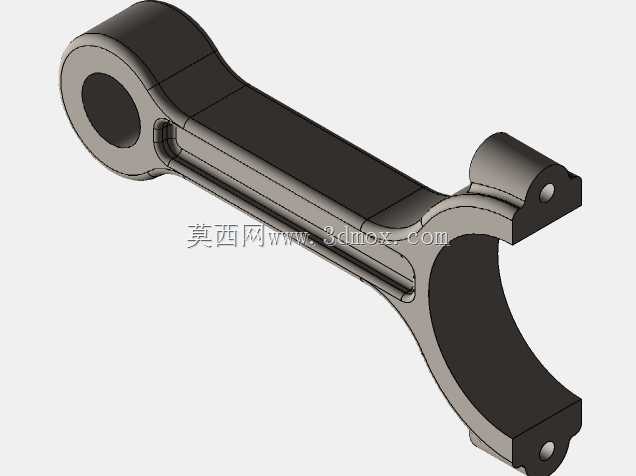

　　用于分散燃气爆发时传递到活塞销的集中载荷，避免应力集中导致的活塞开裂失效，活塞销与连杆小头采用浮动式连接设计，工作过程中活塞销可在销座和连杆小头衬套内缓慢转动，让磨损均匀分布在整个销表面，提升部件使用寿命。连杆部分采用工字形截面设计，在保证足够的抗拉、抗压强度与抗弯曲刚度的前提下，尽可能降低往复运动部件的整体质量，减少发动机高速运转时的往复惯性力，降低曲轴系的振动载荷。连杆大头采用剖分式结构，通过连杆螺栓与连杆盖紧固，安装时可拆分后跨过曲轴曲柄销完成装配，大头内孔预留了轴瓦安装位，轴瓦表面的减磨合金层可降低曲轴曲柄销的磨损，同时起到均载、导热的作用。从安装边界来看，活塞外圆与气缸内壁保持微米级的配合间隙，

　　配合活塞环的密封作用实现燃烧室的动态密封，活塞整体高度、环槽位置、销孔中心高度都需要与对应排量发动机的压缩比参数匹配，过高或过低的压缩比都会导致发动机动力输出异常、爆震或者热效率下降。连杆的中心距、大头孔径、小头孔径直接决定了其适配的曲轴曲柄半径、活塞销直径，装配时需要严格控制连杆螺栓的拧紧力矩，按照对角分次拧紧的工艺要求操作，避免连杆盖结合面错位导致的轴瓦偏磨、螺栓断裂等严重故障。在实际建模过程中，需要重点关注活塞环槽的尺寸公差、活塞销孔的同轴度、连杆大小头孔的平行度等形位公差要求，这些参数直接影响部件装配后的运行稳定性，若平行度超差，会导致活塞在气缸内偏磨，出现拉缸、漏气等故障。另外活塞的热膨胀量设计也需要纳入考量，

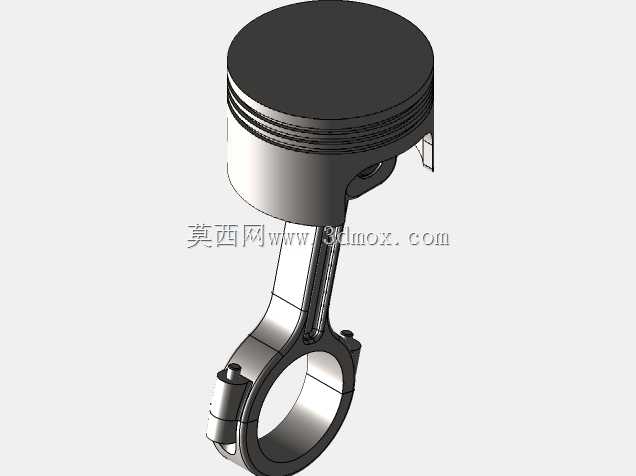

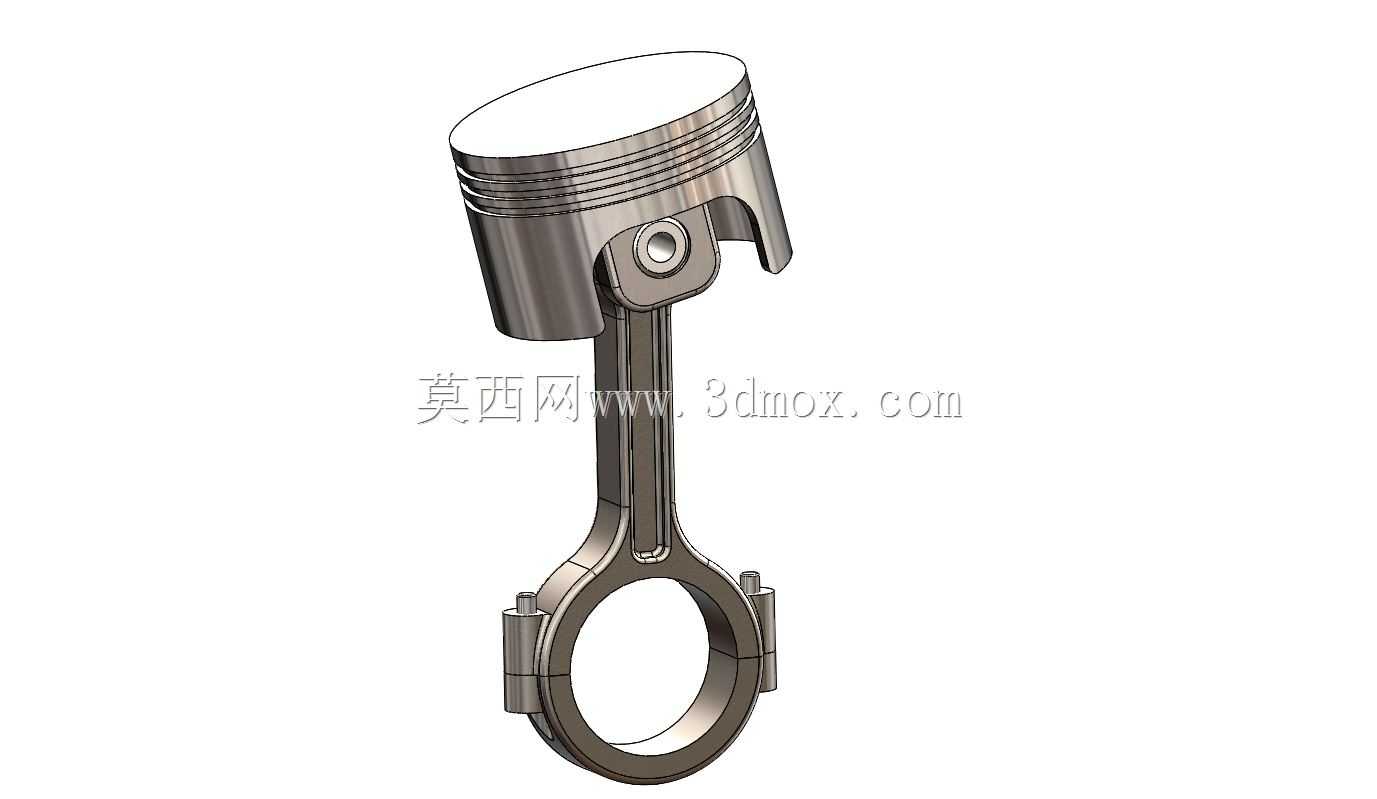

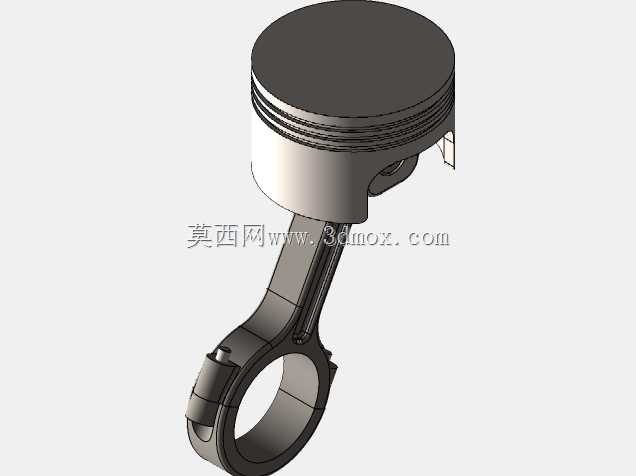

　　活塞通常采用铝合金材质，热膨胀系数大于铸铁气缸套，因此冷态装配时活塞裙部会设计成中凸变椭圆型面，在热态工作温度下膨胀为正圆形，保证与气缸壁的均匀贴合，既避免冷态敲缸，也防止热态卡滞。这套模型完整还原了活塞连杆组的所有细节特征，包括活塞表面的工艺倒角、连杆杆身的减重过渡、大头的定位止口、连杆螺栓的安装位等结构，可用于动力机械结构教学、发动机原理演示、曲柄连杆机构运动仿真等场景，也可作为相关零部件设计时的结构参考，帮助设计人员快速理解往复运动部件的载荷传递路径与结构设计要点，在做同类部件改型设计时，可基于该基础结构调整尺寸参数，匹配不同排量、不同转速的动力单元设计需求。
