内燃机传动用同步带轮结构设计

　　在往复式内燃机的前端轮系布局中，这类带齿的同步带轮承担着正时传动的核心作用，区别于普通平带轮依靠摩擦力传递动力的形式，轮齿与同步带齿槽的啮合传动可以保证曲轴与凸轮轴之间严格的传动比，避免配气相位出现偏差，这也是四冲程发动机进排气门开闭时机与活塞运动位置精准匹配的关键基础。从实际装车场景来看，这类带轮通常安装在发动机曲轴前端、凸轮轴端部以及水泵、平衡轴等附件驱动位，整个轮系的布局需要避让发动机缸体前端的加强筋、机油泵壳体以及正时罩盖的安装空间，因此带轮的轴向厚度、轮缘外径都有严格的边界限制，一旦尺寸超差，装配时就会出现正时罩盖干涉、皮带跑偏磨边等问题。

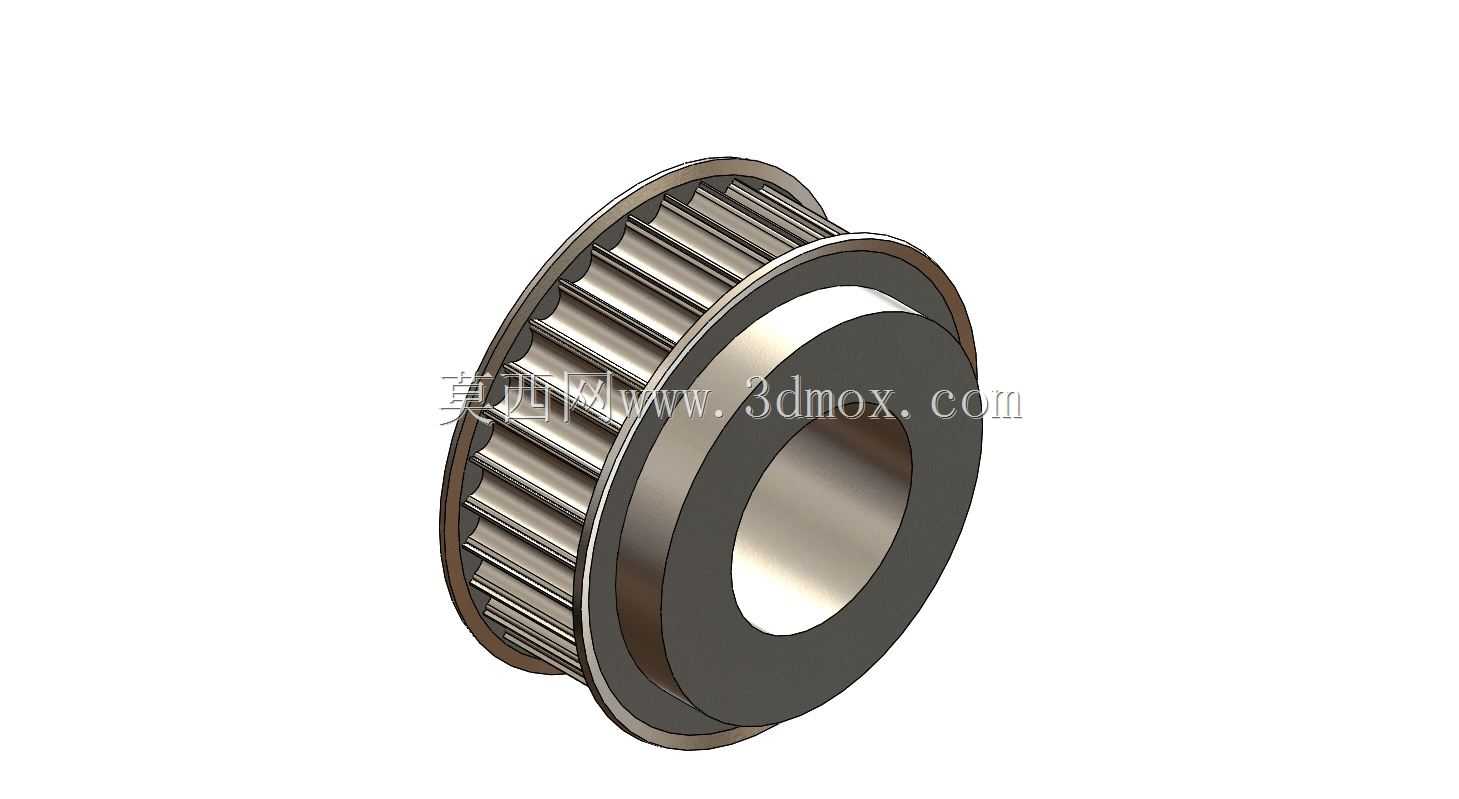

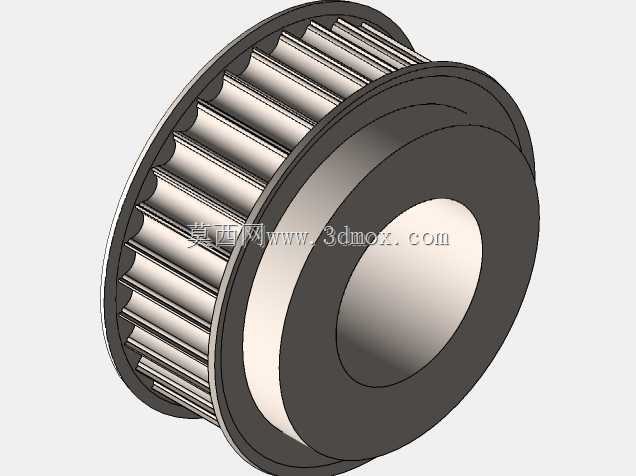

　　从结构设计层面看，这款带轮采用了挡边与带齿本体一体化的结构形式，两侧高出齿面的挡边可以限制同步带在运转过程中的轴向窜动，尤其是在发动机急加速、急减速的瞬态工况下，皮带张力快速波动时，挡边的导向作用能避免皮带脱齿跳齿。带轮的齿形采用了圆弧齿廓设计，相比传统梯形齿，圆弧齿与皮带齿槽的啮合接触面积更大，应力分布更均匀，能承受更高的冲击载荷，同时啮合过程中的噪音更低，更适合乘用车发动机高转速运转的使用需求。中心的安装孔采用了基孔制配合设计，孔壁的加工精度直接影响带轮的安装同轴度，若同轴度偏差超过0.05mm，高速运转时就会出现皮带抖动、张紧轮受力不均的问题，长期运行会大幅缩短皮带与张紧轮的使用寿命。

　　带轮的轮毂部分做了加厚处理，这是因为曲轴端的带轮需要承受启动电机启动时的瞬间冲击扭矩，同时还要驱动水泵、发电机等附件的负载，加厚的轮毂可以提升键槽位置的结构强度，避免长期交变载荷下键槽出现压溃变形。轮齿部分的齿距公差控制在微米级，每一个齿的齿厚、齿高都保持一致，这样才能保证与皮带啮合时每个齿的受力均匀，不会出现个别齿过载断裂的情况。在材料选择上，这类带轮通常采用粉末冶金烧结成型或者45号钢精锻加工，粉末冶金材料的自润滑性能更好，运转时齿面磨损更小，而钢制精锻的带轮强度更高，适合大排量高功率发动机的使用场景。

　　在实际的轮系匹配设计中，带轮的分度圆直径需要结合传动比要求、皮带包角大小综合计算，过小的带轮直径会导致皮带弯曲应力过大，降低皮带使用寿命，过大的直径则会占用过多前端轮系空间，不利于发动机的紧凑化布局。这款带轮的齿宽尺寸匹配常用的正时同步带宽度，安装时需要保证带轮的齿面中心面与张紧轮、惰轮的中心面处于同一平面，平面度偏差不能超过1mm，否则会导致皮带偏磨，出现早期断裂故障。另外，带轮的挡边边缘做了圆角过渡处理，避免尖锐边缘在皮带窜动时割伤皮带的帆布层，这也是很多非原厂配件容易忽略的细节，很多副厂带轮挡边边缘未做倒角处理，装车后几千公里就会出现皮带侧边起毛断裂的问题。

　　从建模角度来说，绘制这类带轮时首先要确定分度圆直径、齿形参数、齿数这些核心参数，先通过齿形方程生成单个齿的轮廓，再通过圆周阵列得到全部轮齿，之后再绘制轮毂、挡边的结构，需要特别注意安装孔的键槽尺寸与位置精度，以及挡边与齿面的同轴度要求。建模过程中还要考虑加工工艺的可行性，比如轮毂端面的退刀槽、安装孔的倒角这些细节都不能遗漏，否则生成的工程图无法直接用于生产加工。在做装配验证时，需要将带轮模型导入发动机前端轮系的总装文件中，检查转动过程中与周边零部件的最小间隙，尤其是发动机最大扭转角工况下，带轮不能与缸体、正时罩盖发生运动干涉，同时还要模拟皮带的安装路径，确认皮带的包角、张紧行程都在设计要求范围内。

　　这类同步带轮的设计看似简单，实则直接关系到发动机的运行可靠性，一旦带轮出现断齿、键槽松脱的故障，就会导致正时错乱，活塞顶弯气门，造成发动机严重损坏，因此每一个尺寸参数、形位公差都需要经过严格的计算与验证，不能仅凭经验随意设计。
