轴流风机流场仿真分析三维设计方案

　　在通风散热、工业送风、设备冷却等场景中，轴流风机的气动效率直接决定整套系统的能耗表现与运行稳定性，很多现场出现的送风距离不足、运行噪音过大、叶片局部磨损过快等问题，本质上都和叶轮区域的流场分布不合理直接相关。这套设计方案从叶轮的气动外形入手，先完成叶片的三维曲面构建，再通过流体仿真手段验证不同转速下的流场状态，避免传统设计中靠经验打样反复试错的高成本问题。

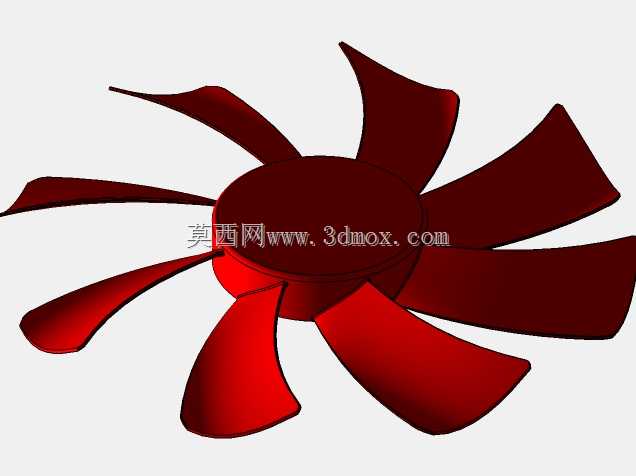

　　从结构设计逻辑来看，叶轮采用9片后掠式弯掠叶片布局，叶片根部与中心轮毂做圆弧过渡连接，避免直角结构带来的应力集中与流动死区。轮毂直径占整个叶轮直径的32%左右，这个比例是兼顾叶片安装空间与中心区域通流效率的折中选择——轮毂占比过小会导致叶片根部弦长不足，高速旋转下结构刚度不够容易产生共振；占比过大则会挤占中心通流面积，降低整体送风效率。叶片从根部到叶尖的安装角呈渐变分布，根部安装角更大，适配根部更低的线速度，保证不同半径位置的气流攻角都处于合理区间，避免局部气流分离产生涡流。

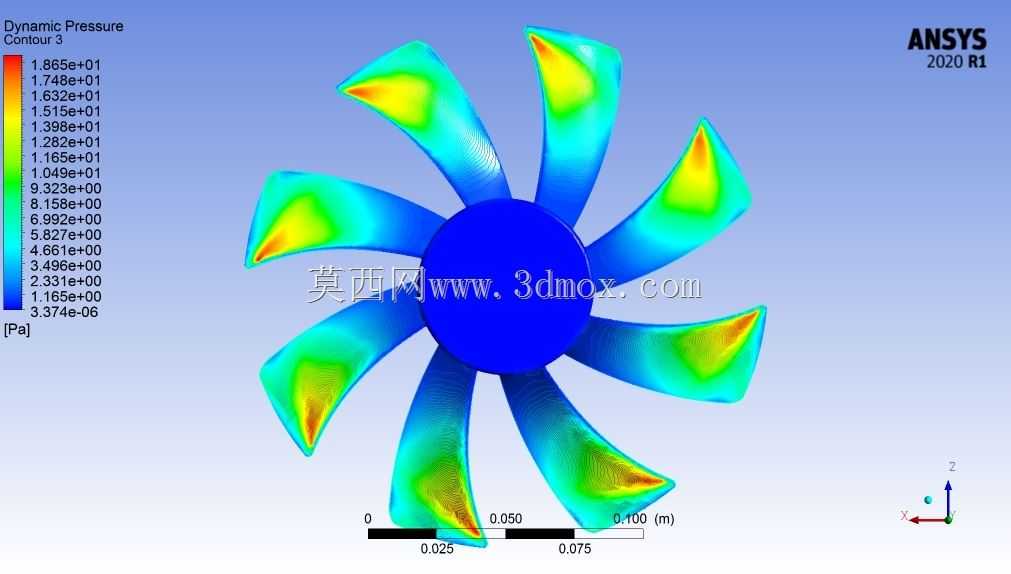

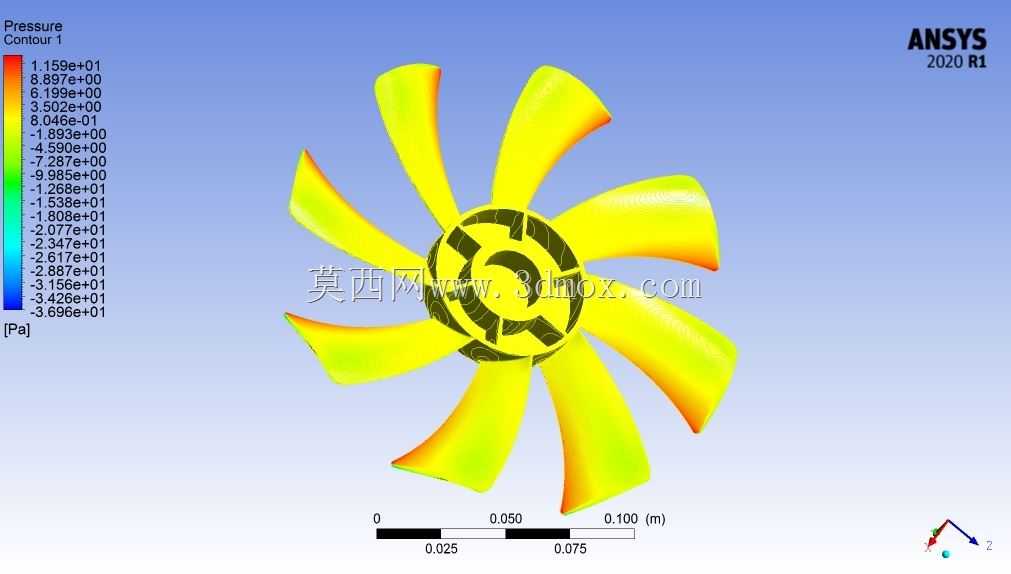

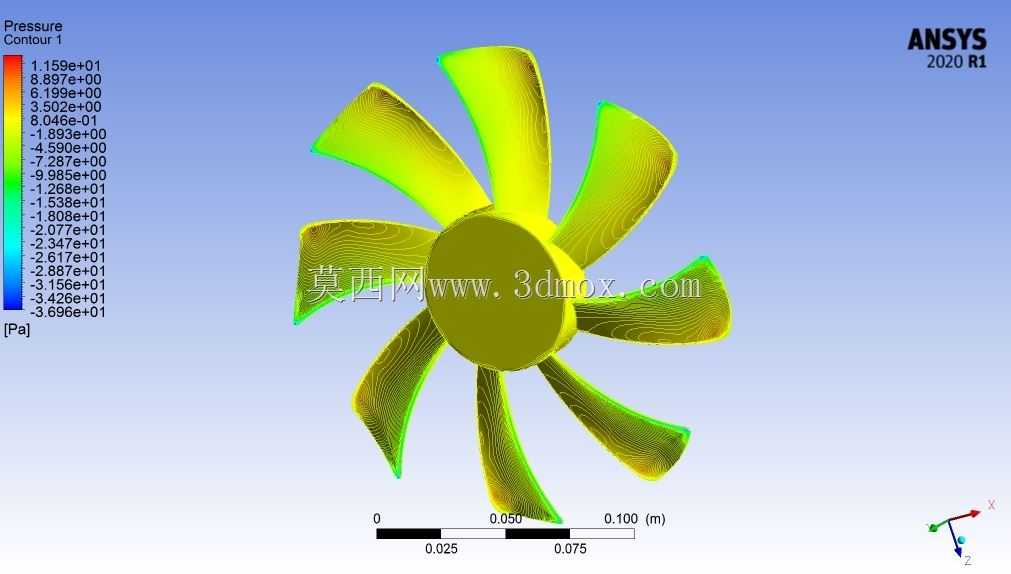

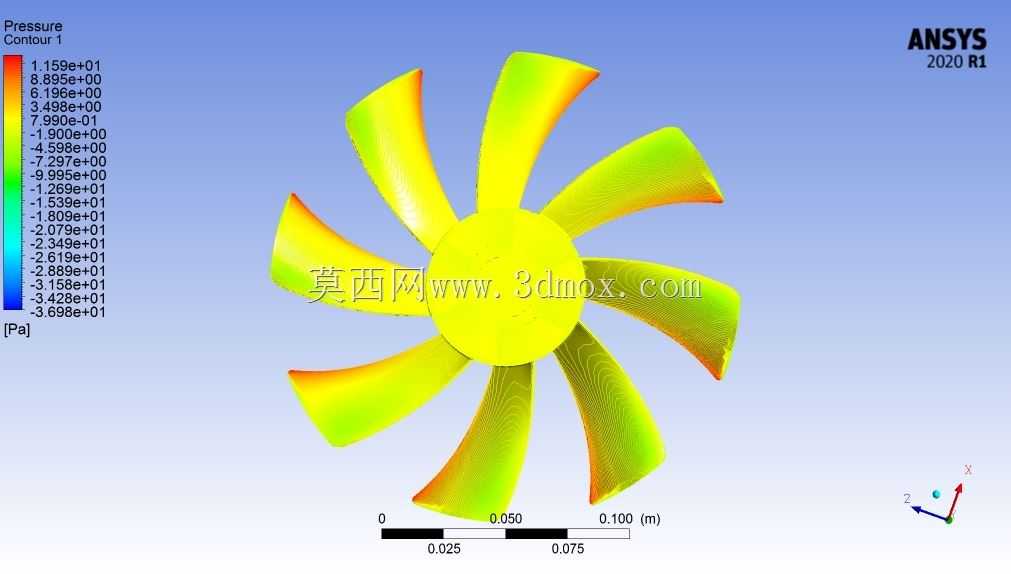

　　从仿真结果的动压云图可以看到，叶尖区域的动压值最高，这和叶轮旋转时叶尖线速度最大的物理规律一致，叶片前缘靠近叶尖的位置动压峰值接近18Pa，说明该区域是整个叶轮做功的核心区域，设计时特意对该段的叶片型线做了局部修型，降低前缘的气流冲击损失。叶片表面的动压从叶尖到轮毂逐步降低，压力面与吸力面的压差分布均匀，没有出现局部压力突变的区域，说明叶片的型线设计能够让气流平顺地沿叶片表面流动，不会出现大面积的流动分离。

　　实际工程应用中，这类叶轮的安装边界需要重点匹配三个参数：首先是叶轮与风筒的径向间隙，单边间隙控制在叶轮直径的0.5%~1%之间最合适，间隙过大会导致叶尖泄漏流增大，降低风机效率，间隙过小则容易因为加工装配误差或者运行时的叶片形变出现刮筒故障；其次是进气侧的导流空间，叶轮进气方向需要预留至少1.5倍叶轮直径的直管段，避免进气紊流导致叶轮运行负载波动；第三是动平衡精度等级，这类用于通风散热的风机叶轮动平衡精度需要达到G6.3级以上，高转速工况下要提升到G2.5级，避免运行时产生过大振动传递到连接结构。

　　设计过程中针对叶片的厚度分布也做了针对性优化，叶片根部厚度最大，向叶尖逐步减薄，根部厚度满足高速旋转下的离心力强度要求，叶尖减薄则可以降低叶片自身重量，减少转动惯量，同时降低叶尖区域的气流阻滞。轮毂中心设置标准的轴孔与键槽结构，可直接匹配常规的三相异步电机输出轴，不需要额外设计转接结构，安装时只要保证叶轮端面与电机轴的垂直度，就可以避免运行时的轴向窜动带来的性能损失。

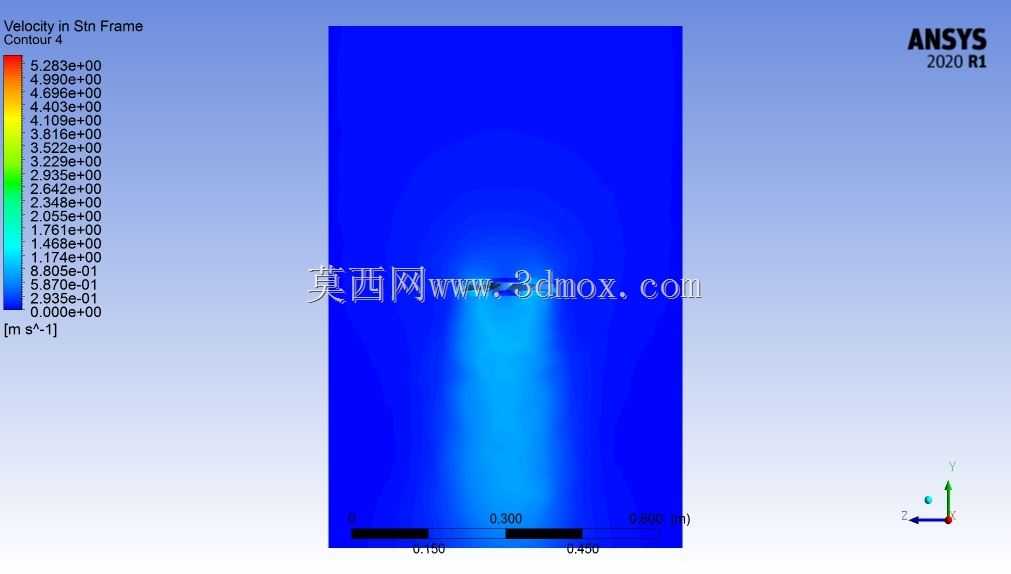

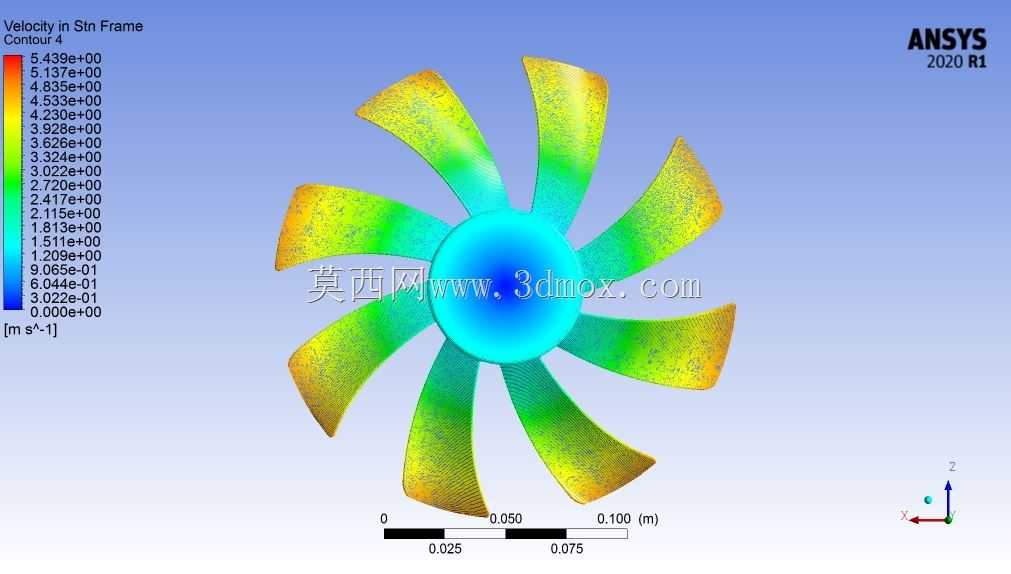

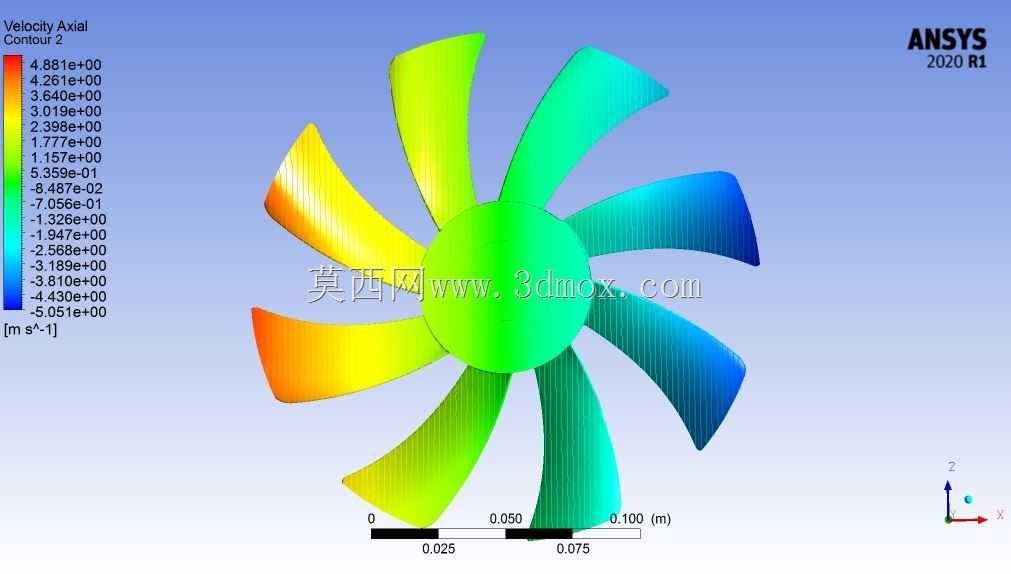

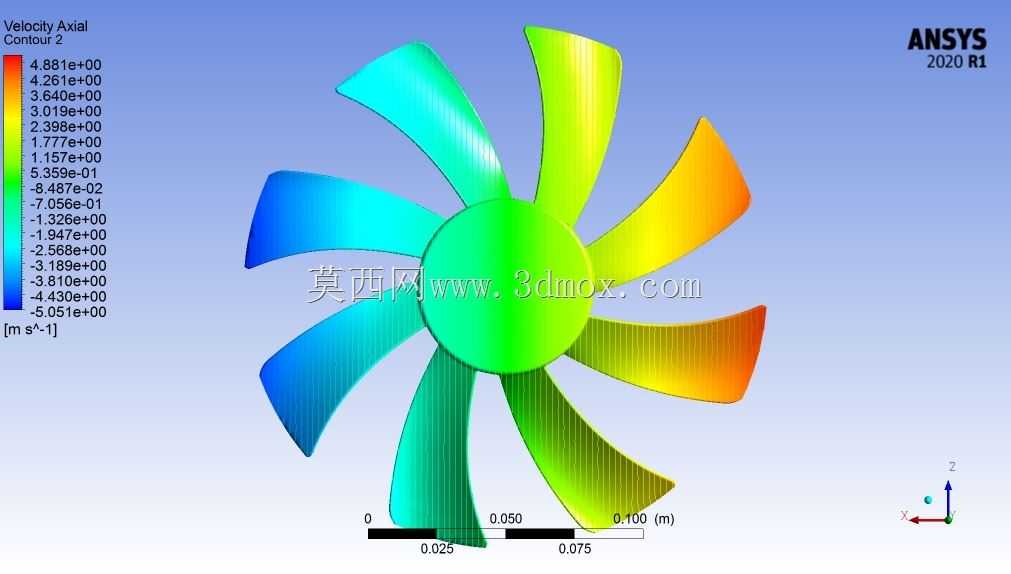

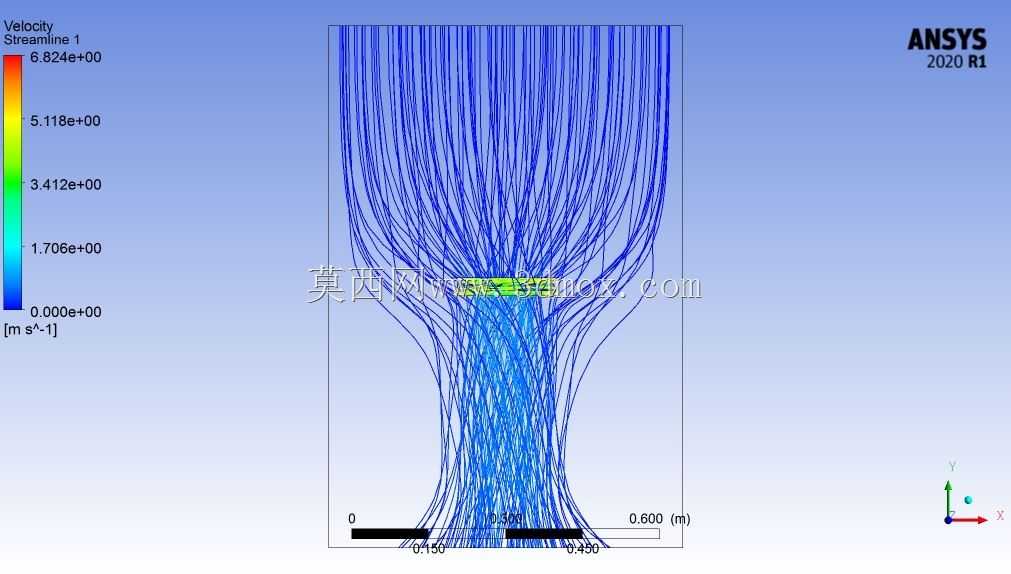

　　从流场仿真的结果来看，整个叶轮出口的气流速度分布均匀度达到85%以上，没有出现明显的偏流或者局部高速射流区域，说明该设计在额定转速下能够稳定输出均匀的气流，不会因为出口流场紊乱导致下游的换热或者送风效果打折扣。针对不同的应用场景，还可以通过调整叶片的安装角、改变叶片数量来适配不同的风压风量需求，比如需要更高风压的场景可以适当增加叶片安装角，需要更大风量的场景可以适当降低安装角提升通流能力，这套三维模型的参数化结构可以快速完成调整，不需要重新构建整体叶轮结构。
