手动心轴式小型压力机结构设计

　　这款手动心轴压力机的结构设计，核心面向小批量零件加工、维修工位的轻载压装作业场景，在五金维修、小型零部件装配、试样压合等场景中适配性极强，不需要外接动力源，仅依靠手动操作即可完成压装动作，对于没有气源、电源配套的零散作业工位来说，能够省去动力配套的成本与布线麻烦。从实际用途来看，这类小型压力机可完成小尺寸轴承的压装、销钉的压入、薄金属片的校平、小型塑胶件与五金件的压合装配，甚至可以配合简易模具完成小零件的冲裁、压印工序，作业载荷上限适配手动操作的施力范围，不会因为过载造成结构损坏，日常作业中操作人员可以通过操作杆的力反馈直观控制压装力度，避免压坏脆性零件。

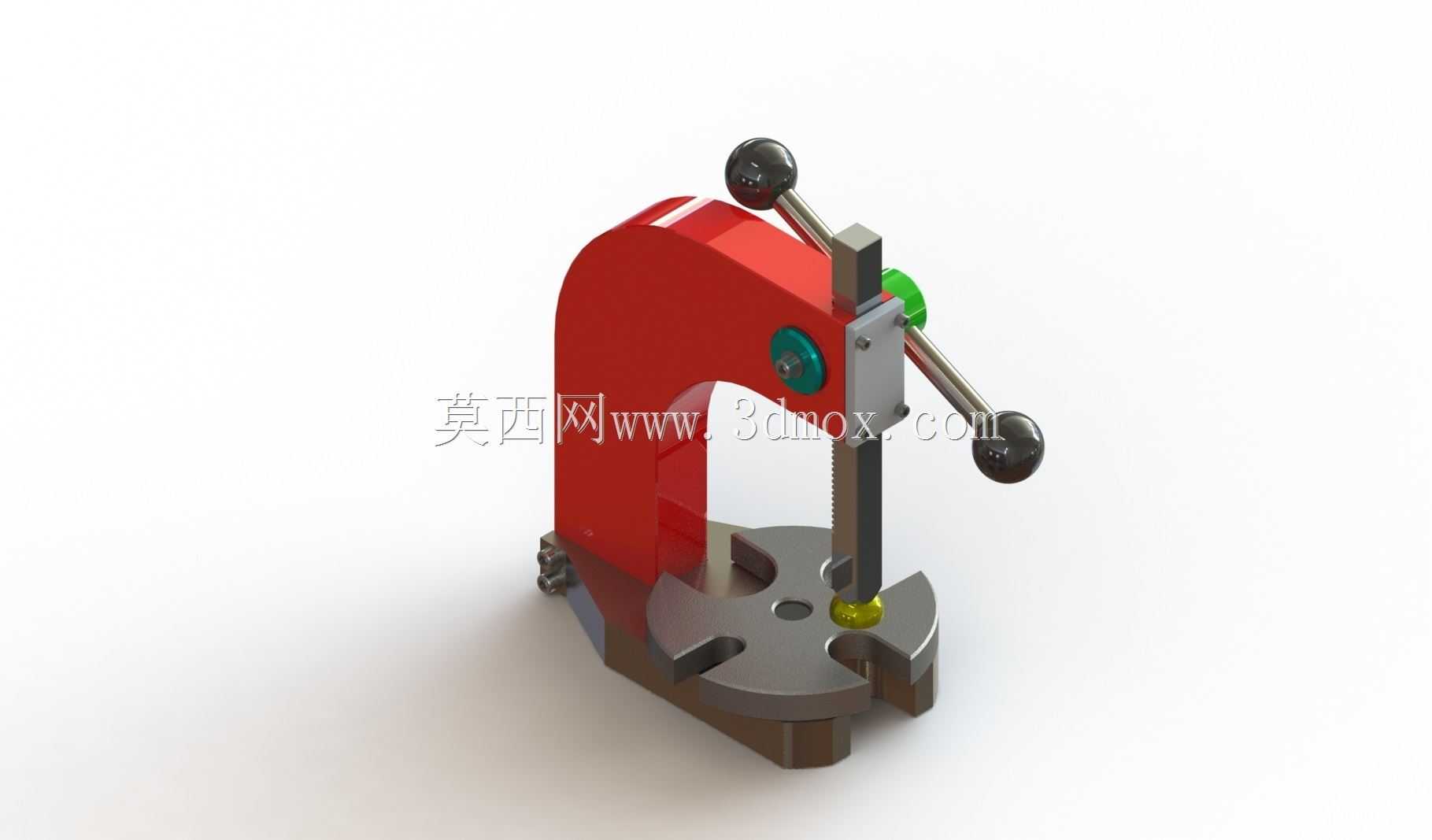

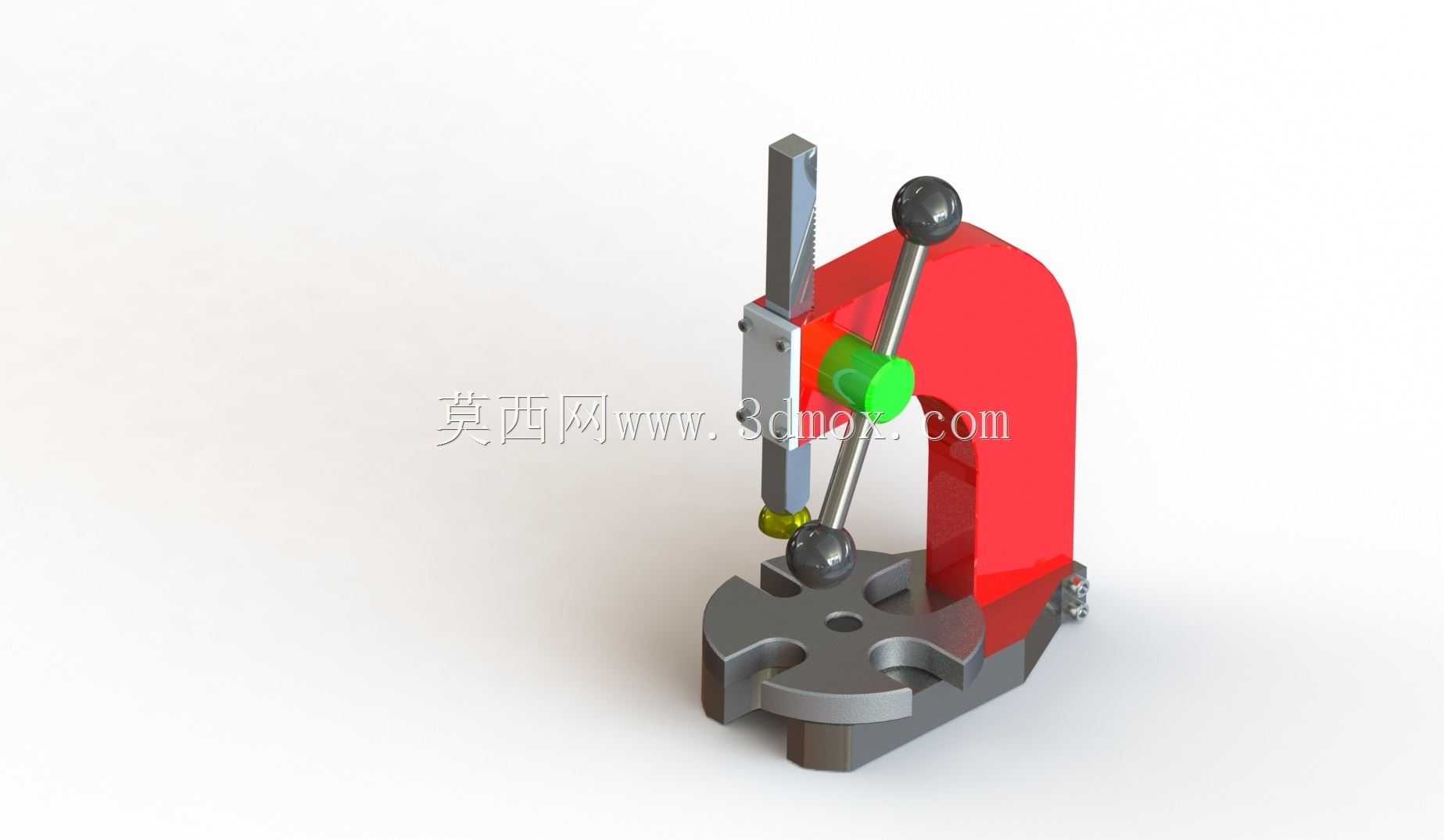

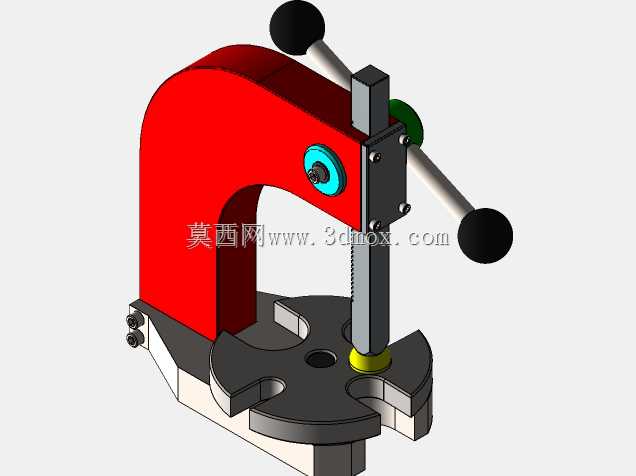

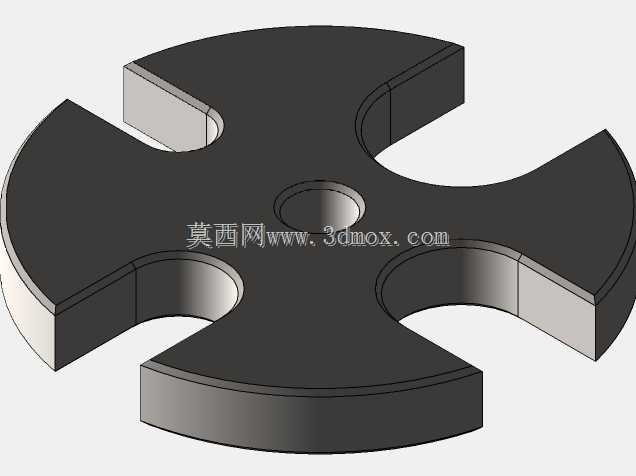

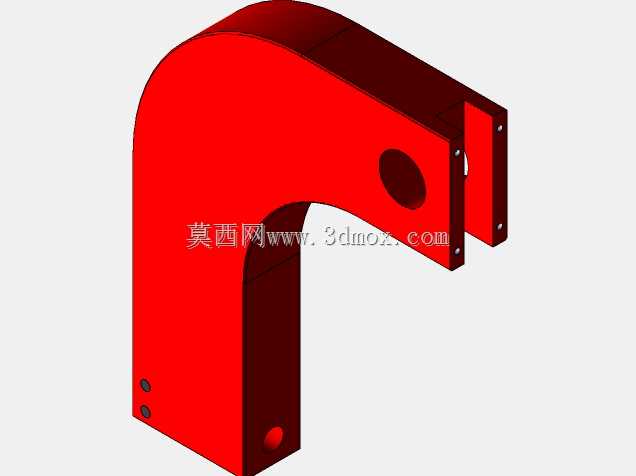

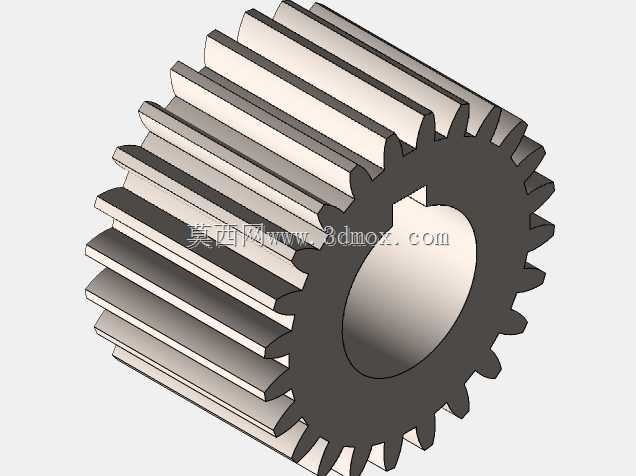

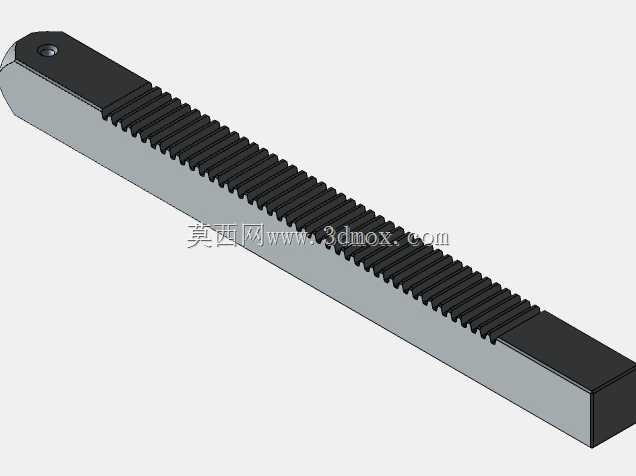

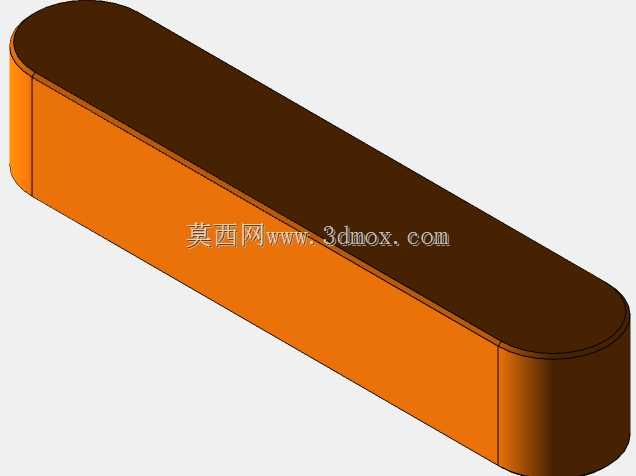

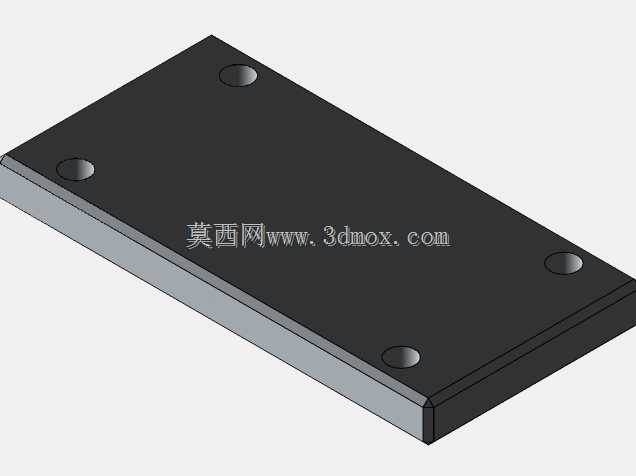

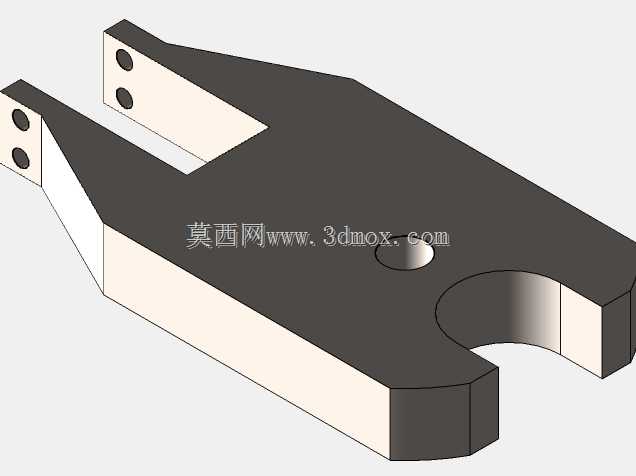

　　从功能特性来看，整机采用C型开式机身结构，前部操作空间完全开放，工件取放没有结构遮挡，操作人员可以从三个方向调整工件位置，适配不同形状的待压装零件；压头部分采用心轴导向结构，导向段与机身的导向孔做间隙配合，压装过程中压头不会出现径向偏移，保证压装力始终沿垂直方向传递，避免压装过程中零件出现偏载歪斜；操作机构采用杠杆增力结构，通过球形手柄的长力臂放大操作人员的手部施力，配合偏心转轴的力臂变化，在压头下行到工作行程时可以获得最大的压装力，操作手感顺滑，不会出现卡滞点；机身底部的工作台面开设了多组定位槽与安装孔，可以根据作业需求更换不同的压头、定位工装，甚至可以加装小型简易模具，拓展作业范围；机身底部做了加宽的支撑脚，增大与工作台面的接触面积，压装过程中整机不会出现翘头、滑移的问题，不需要额外打螺栓固定在台面上，移动摆放十分灵活。

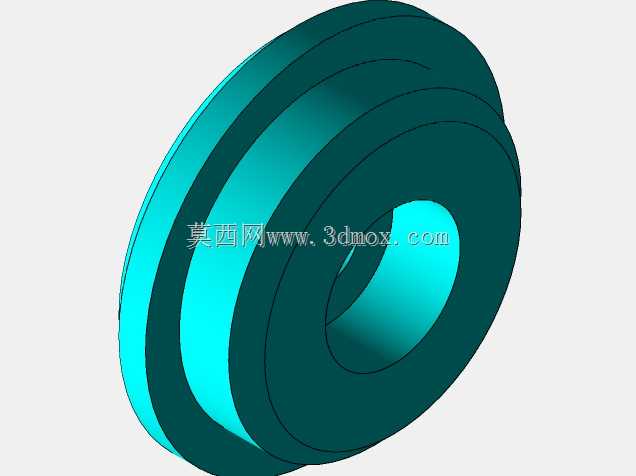

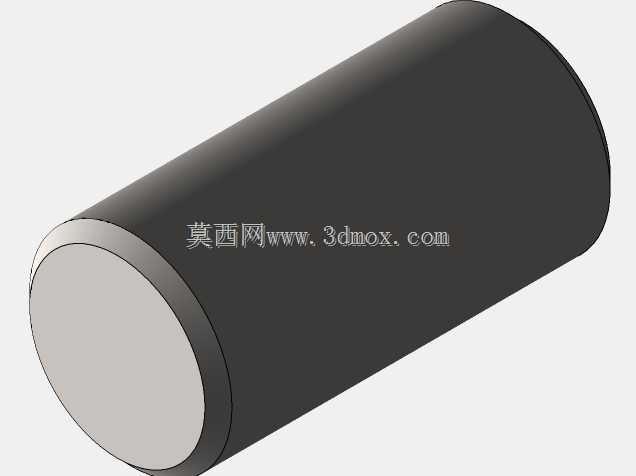

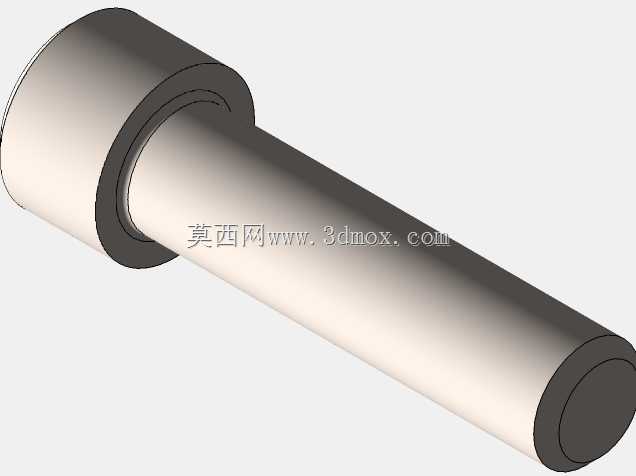

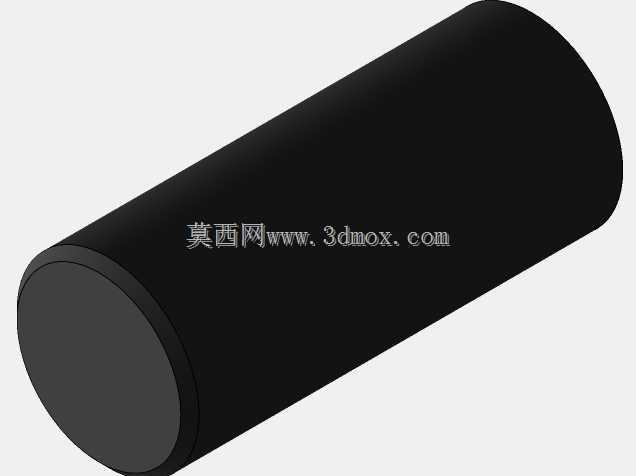

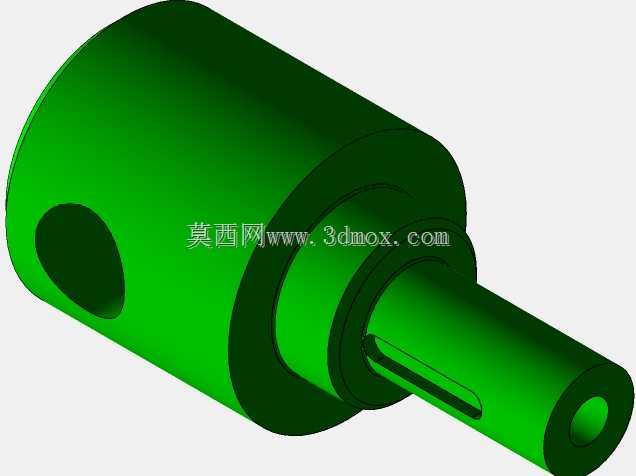

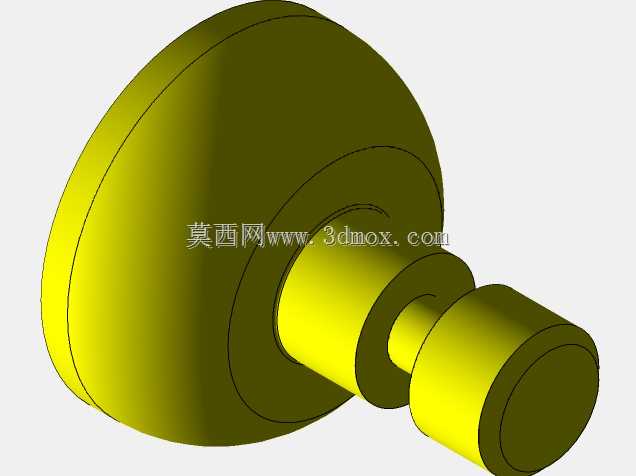

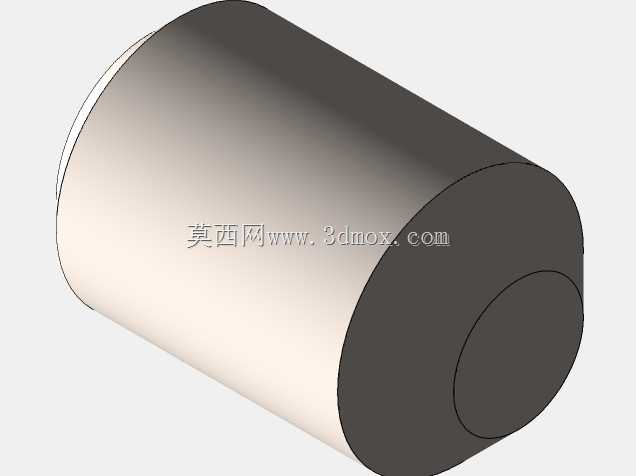

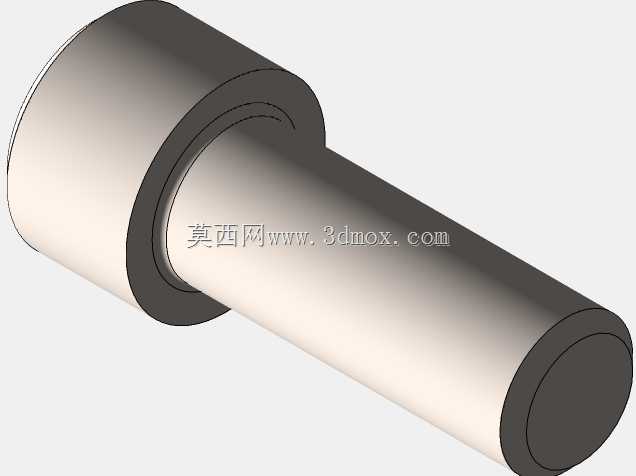

　　设计思路上，整机优先考虑结构可靠性与操作便捷性，所有受力部件都做了应力集中规避处理：C型机身的转角位置做了大圆弧过渡，避免长期受载出现应力开裂；导向心轴采用耐磨材质制作，表面做硬化处理，长期往复运动也不会出现过度磨损导致的导向间隙变大；操作杆的连接位置采用球形铰接结构，允许操作杆在一定范围内摆动，操作人员可以根据自身站位调整握持角度，长时间操作也不容易出现手部疲劳；压头与心轴的连接采用快拆结构，不需要额外工具就可以更换不同直径、不同形状的压头，适配不同的压装需求，比如压装轴承时用平端面压头，压装销钉时用带定位凹坑的压头，校平零件时用宽面压块。

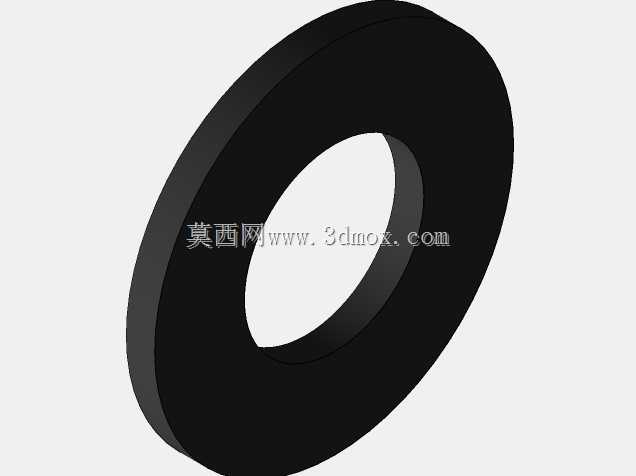

　　从安装边界与外形尺寸来看，这类小型手动压力机的整体占地尺寸不超过普通台虎钳的安装范围，放置在常规钳工台面上即可使用，不需要预留额外的操作避让空间，机身高度控制在操作人员坐姿操作的舒适区间，操作杆的摆动范围不会超出机身侧面太多，相邻工位不会受到操作干涉；压头的下行行程适配常规小型零件的压装高度需求，工作台面到压头下止点的最大开口高度，可以满足多数小型装配体的压装空间要求，对于高度稍大的零件，还可以通过更换不同厚度的工作台垫板调整开口空间，不需要改动机身主体结构。日常维护也十分简便，仅需要定期在导向心轴、铰接转轴位置涂抹润滑脂，就可以保证长期操作顺畅，没有复杂的液压、气动元件需要维护，不存在漏油、漏气的故障隐患，适合零散维修、小批量生产、教学实训等多种场景使用。在结构建模过程中，所有配合面都预留了合理的装配公差，导向面的配合公差选择间隙配合的公差带，保证运动顺畅的同时不会出现过大的晃动，螺纹连接位置都做了足够的啮合长度，保证受载时不会出现螺纹滑牙的问题，所有棱角位置都做了倒角处理，避免操作过程中划伤操作人员，细节设计完全贴合一线作业的实际使用需求。
