汽车车门玻璃升降器安装基板注塑成型结构

项目分类:压力机 发布时间:2022-07-14 ID:683015
  • 汽车车门玻璃升降器安装基板注塑成型结构
  • 汽车车门玻璃升降器安装基板注塑成型结构
  • 汽车车门玻璃升降器安装基板注塑成型结构
  • 汽车车门玻璃升降器安装基板注塑成型结构
  • 汽车车门玻璃升降器安装基板注塑成型结构
  • 汽车车门玻璃升降器安装基板注塑成型结构
  • 汽车车门玻璃升降器安装基板注塑成型结构
  • 汽车车门玻璃升降器安装基板注塑成型结构
  • 汽车车门玻璃升降器安装基板注塑成型结构

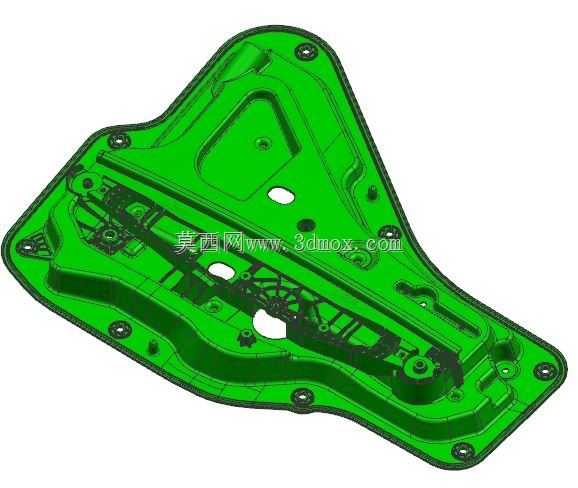

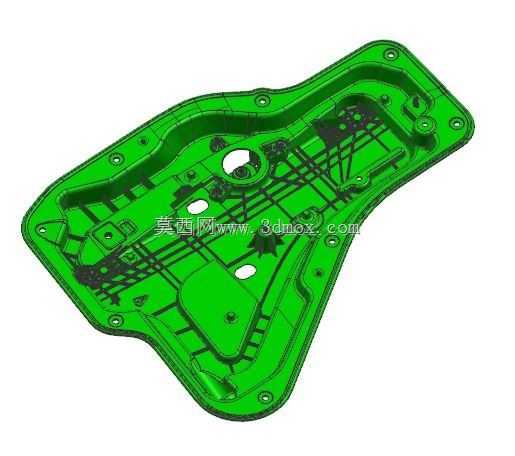

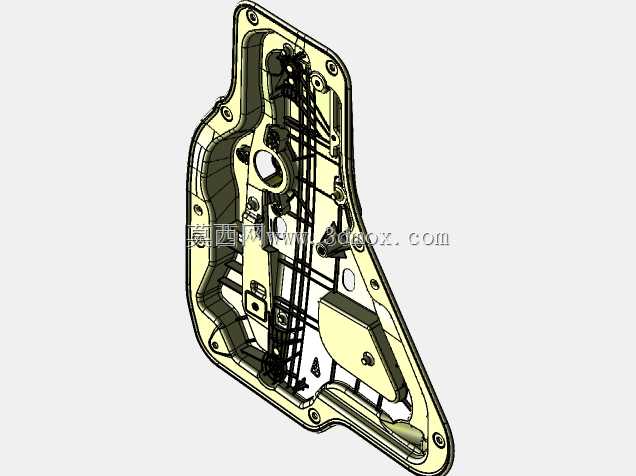

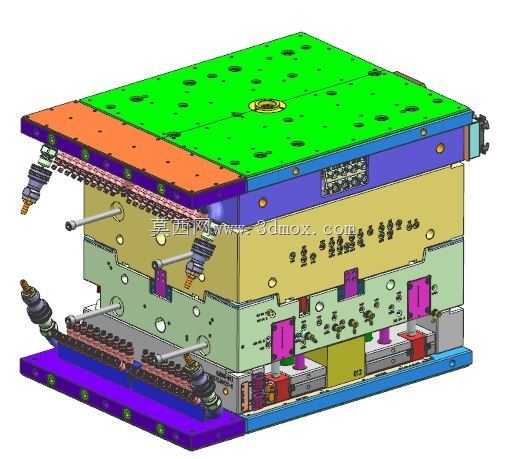

  这套结构对应的是汽车车门内饰侧的玻璃升降器安装承载基板,属于车门系统里的核心承载注塑件,日常在乘用车前门、后门的内饰板与车门钣金之间的空腔内装配,承担玻璃升降器导轨、驱动电机、拉线轮组的全部安装定位功能,同时要承受玻璃升降过程中的交变载荷、车门开关时的振动冲击,以及高低温环境下的尺寸稳定性要求。从结构设计来看,基板整体采用不规则随形轮廓,完全贴合车门钣金内侧的曲面走向,周圈布置的7处带衬套的安装孔,对应车门钣金上的预焊凸焊螺母位置,安装孔的翻边高度做了1.2mm的加强设计,避免螺栓锁紧时塑料件出现应力开裂,孔位的位置度公差控制在±0.15mm,保证升降器装配后不会出现卡滞、偏移问题。基板表面的纵横交错加强筋是设计的核心部分,

  筋条宽度取基材壁厚的0.6倍,也就是1.8mm,筋条高度从安装面算起最高12mm,沿着载荷传递路径布置:从驱动电机安装位的环形加强筋出发,分别向三个导轨固定座、拉线导向柱位置辐射,同时在基板的大平面区域做了网格状筋条排布,既可以减少成型时的缩痕问题,又能在不增加整体壁厚的前提下把基板的整体弯曲刚度提升47%,避免玻璃升降过程中基板出现形变导致的玻璃偏移异响。基板上预留的三个异形镂空位,分别对应拉线走向避让、门锁拉杆穿过空间、以及车门线束的卡扣固定位,镂空边缘全部做了R2以上的圆角过渡,避免应力集中,同时减少注塑时的材料用量,降低单件重量。这套注塑模采用渐进式进料结构,针对基板的大面积薄壁特性,

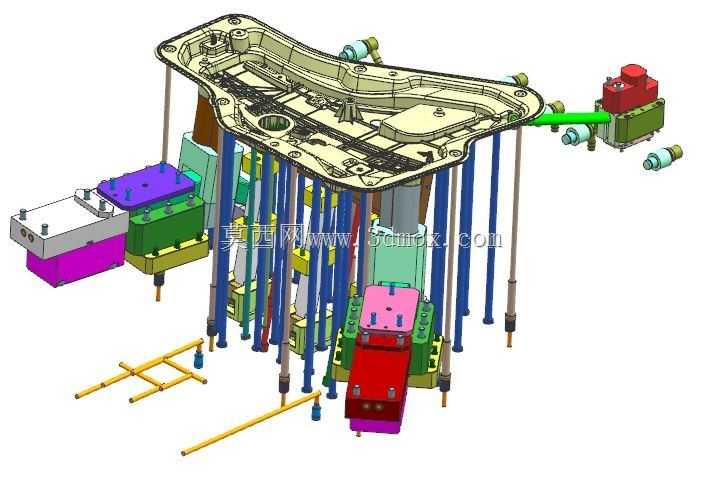

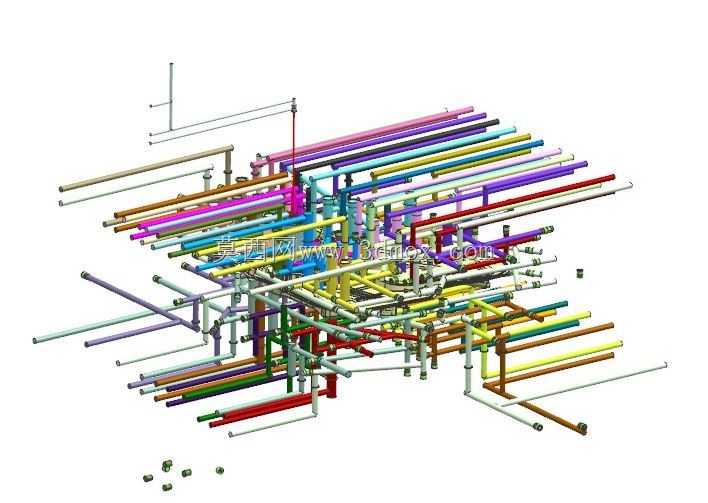

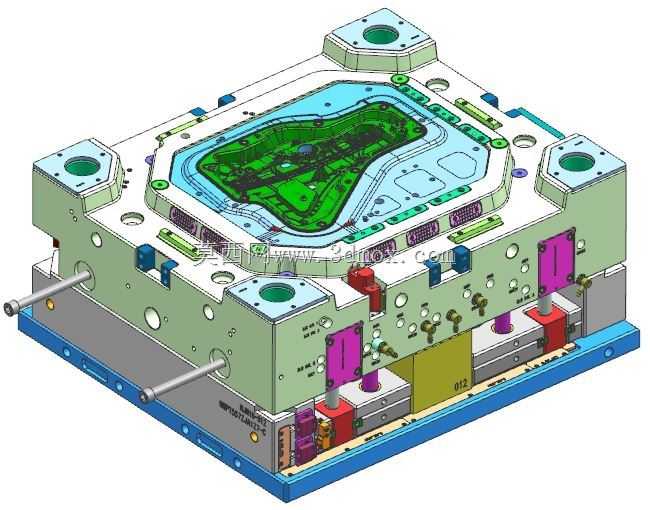

  进胶点选在基板中部靠近电机安装座的厚壁区域,采用热流道针阀式进胶,配合顺序阀控制,保证熔料在型腔内的流动前沿速度均匀,避免出现熔接痕、困气问题,模具的冷却水路随基板轮廓排布,距离型腔表面的距离保持在15mm,水路直径8mm,进出水温差控制在3℃以内,保证成型后基板的翘曲量控制在0.3mm以内,满足装配精度要求。在实际生产场景中,这套模具安装在160吨卧式注塑机上,配套的自动化取件机械手会在开模后取出工件,通过风冷工位冷却后输送到切边工位,自动切除进胶口凝料,之后通过视觉检测工位检查安装孔位的完整性、加强筋的缺料情况,合格品直接输送到装配线,和玻璃升降器的金属导轨、驱动电机组装成完整的升降器总成。设计过程中需要重点考虑的边界尺寸,

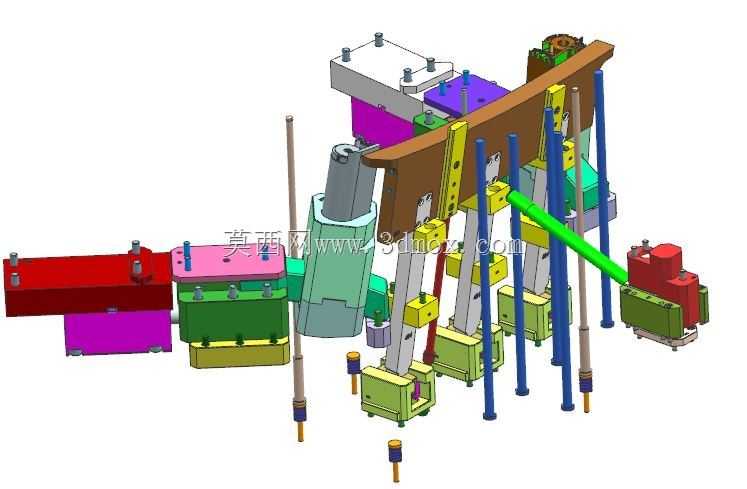

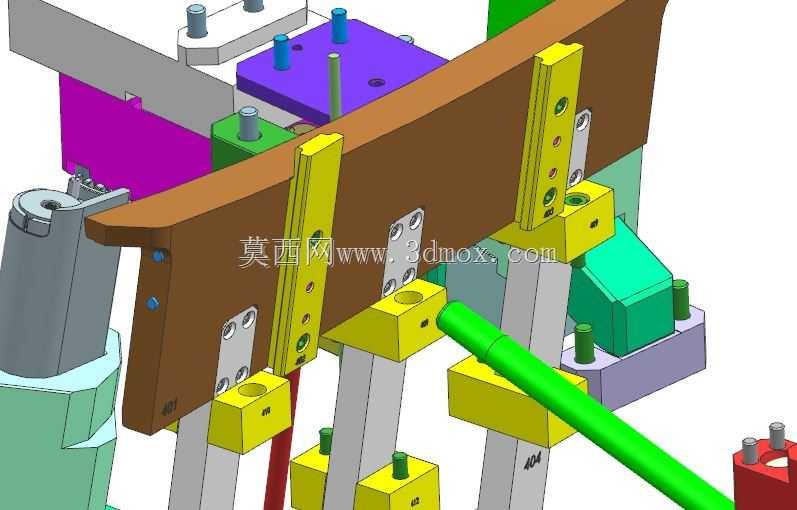

  是基板和车门钣金之间的最小间隙保持在5mm以上,避免车辆行驶过程中出现摩擦异响,同时基板和车门内饰板之间的间隙预留3mm,给内饰板的装配公差、吸音棉的厚度留出空间,基板上的电机安装位的沉台深度做了8.5mm,刚好容纳驱动电机的减速箱壳体,不会和内饰板产生干涉。另外,基板上的拉线导向柱做了2度的脱模斜度,表面粗糙度达到Ra0.8,减少拉线滑动时的阻力,导向柱根部做了R3的圆角加强,能承受拉线张紧时的120N侧向力不会断裂。在模具的结构设计上,动定模的分型面沿着基板的周圈轮廓走折线,在安装孔的位置采用插穿结构,插穿面的斜度做了3度,避免长期生产后出现飞边,模具的顶出机构采用顶块顶出,顶块布置在加强筋的交汇位置,顶出面积足够大,避免顶出时工件出现顶白、顶穿问题,同时顶杆的位置避开了基板的外观面,保证装配后朝向内饰板的一侧没有顶出痕迹。针对基材采用的玻纤增强PP材料,模具的成型温度控制在220-240℃,模具温度60℃,注射压力80bar,保压压力50bar,保压时间8s,冷却时间15s,整个成型周期控制在28s以内,满足批量生产的节拍要求。
