低液位敞口倾斜式馈料输送槽体

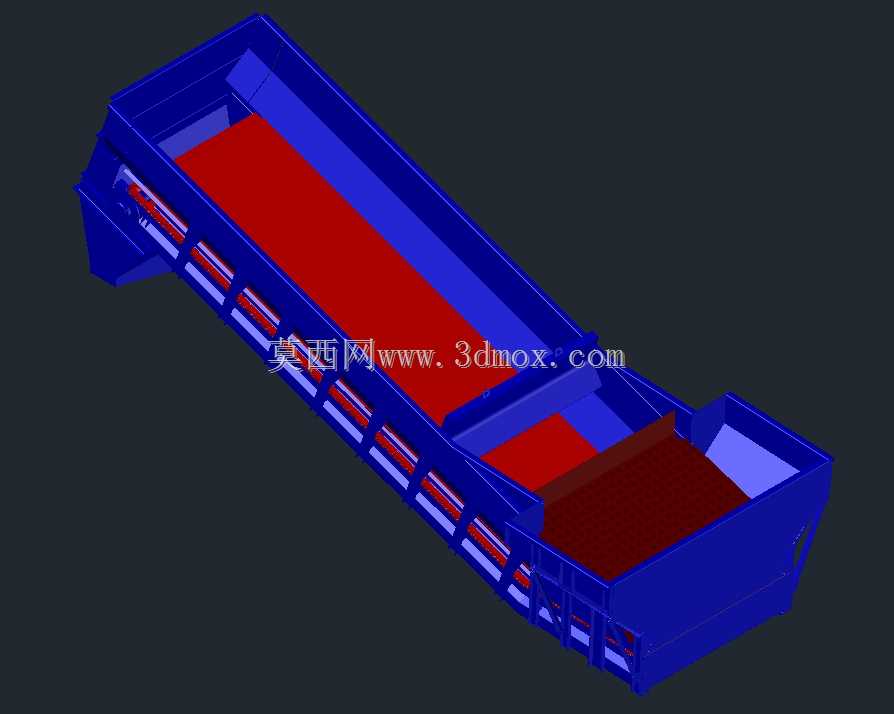

　　该槽体主要用于散粒物料、块状回料或工艺余料在低液位状态下的连续导送，常见于冲压线尾、自动化加工单元、包装分拣段以及物料回收系统中。设备以长槽形承料面为核心，整体呈倾斜布置，高端承接上游来料，低端汇入下游收集或提升设备，使物料依靠重力与推送作用沿槽底稳定移动。槽内红色区域表示有效承料面，蓝色部分为侧壁、端板、加强肋和底部支撑结构，建模时将承载区域与结构件分色表达，便于评审料流边界、焊接分区和后续钣金展开。

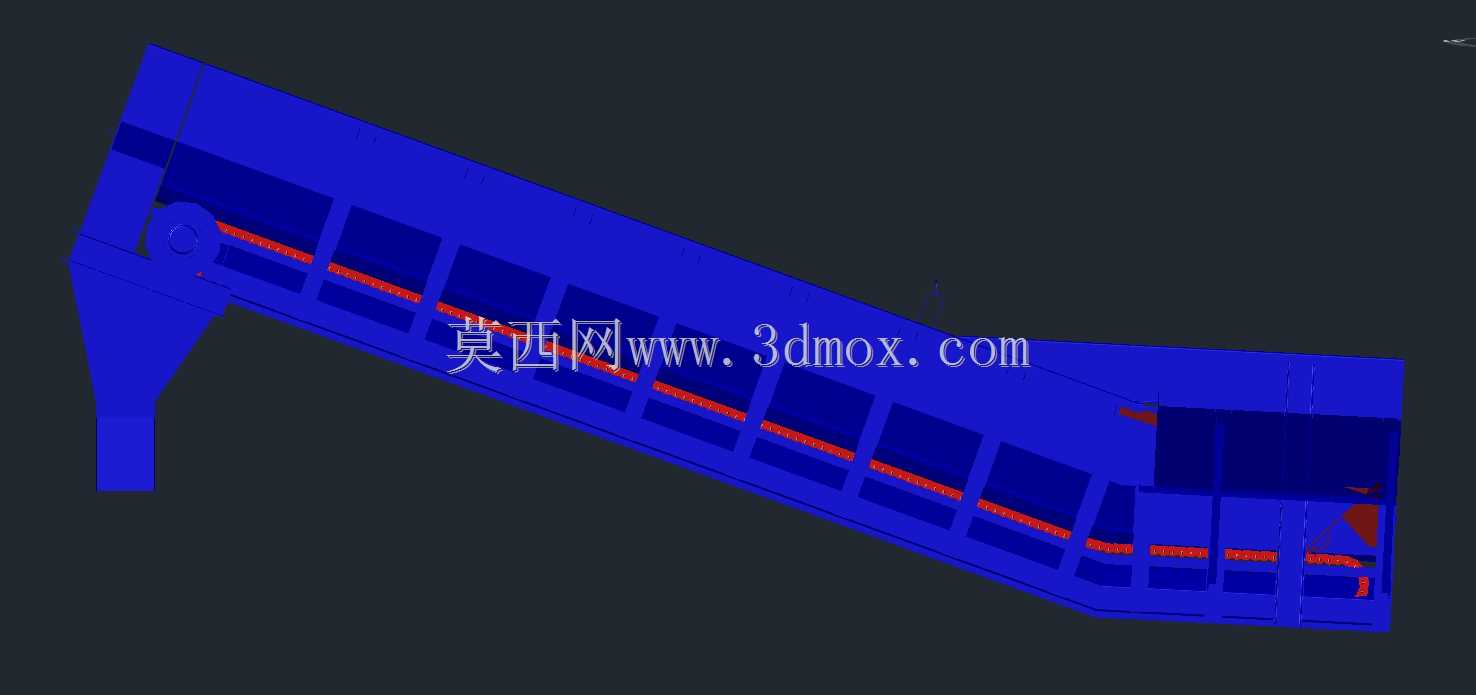

　　从功能上看，敞口结构方便观察物料堆积情况，也利于人工清理卡料、翻边件和异常废料；两侧加高挡板可限制物料在下滑过程外溢，端部收口区域则对料流进行导向，避免落料点过于分散。槽体侧面设置多组横向加强肋，肋板沿长度方向间隔布置，能够提高薄板侧壁在满载、冲击和振动工况下的刚度，减少槽体中段挠曲。底部框架与支腿位置预留了安装接口，可与设备底座、预埋件或钢结构支架配合，现场布置时需要重点核对倾角、落料高度和上下游设备中心线。

　　设计思路上，这类馈料槽并非单纯追求容积，而是要在通过能力、占地长度和安装高度之间取得平衡。槽宽决定单次料层宽度和通过流量，槽长决定高低位之间的输送距离，倾角则直接影响物料自滑能力；对于表面光滑、密度较大的颗粒，较小倾角即可顺畅流动，对于带毛刺、易搭接的冲压废料，则需要加大倾角或配合振动、推料机构。槽底应保持连续平顺，拼接处避免出现反向台阶，防止物料在低速段滞留。侧壁与底板交接区宜采用圆角或折边过渡，既减少清料死角，也能降低应力集中。

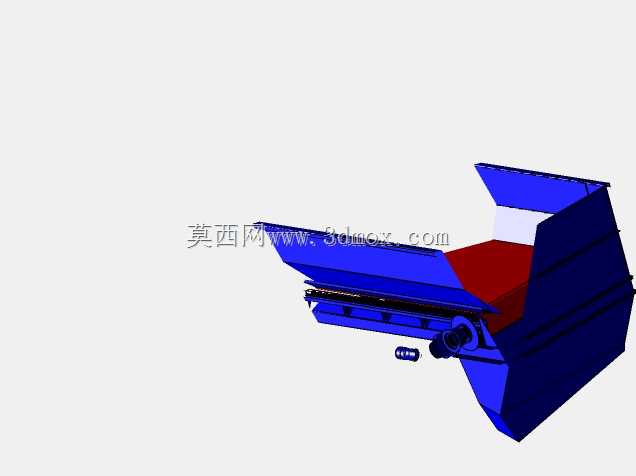

　　外形边界在三维布局中需要按整体倾斜包络校核，不能只看水平投影。上端受料区应伸入上游卸料点下方，保证落料冲击落在槽底有效范围内；下端排料区需与接料设备保持足够高差，同时控制扬尘和飞溅。检修侧应预留人员接近空间，尤其是敞口边、加强肋和支腿连接位置，不能被周边护栏、管线或电控柜遮挡。若用于潮湿、油污或带切削液的物料，槽底还需考虑排液、坡度和防腐处理；若干式运行，则可在底部增加振动电机安装座或弹性支撑面，以提高低液位薄料层的移动稳定性。
