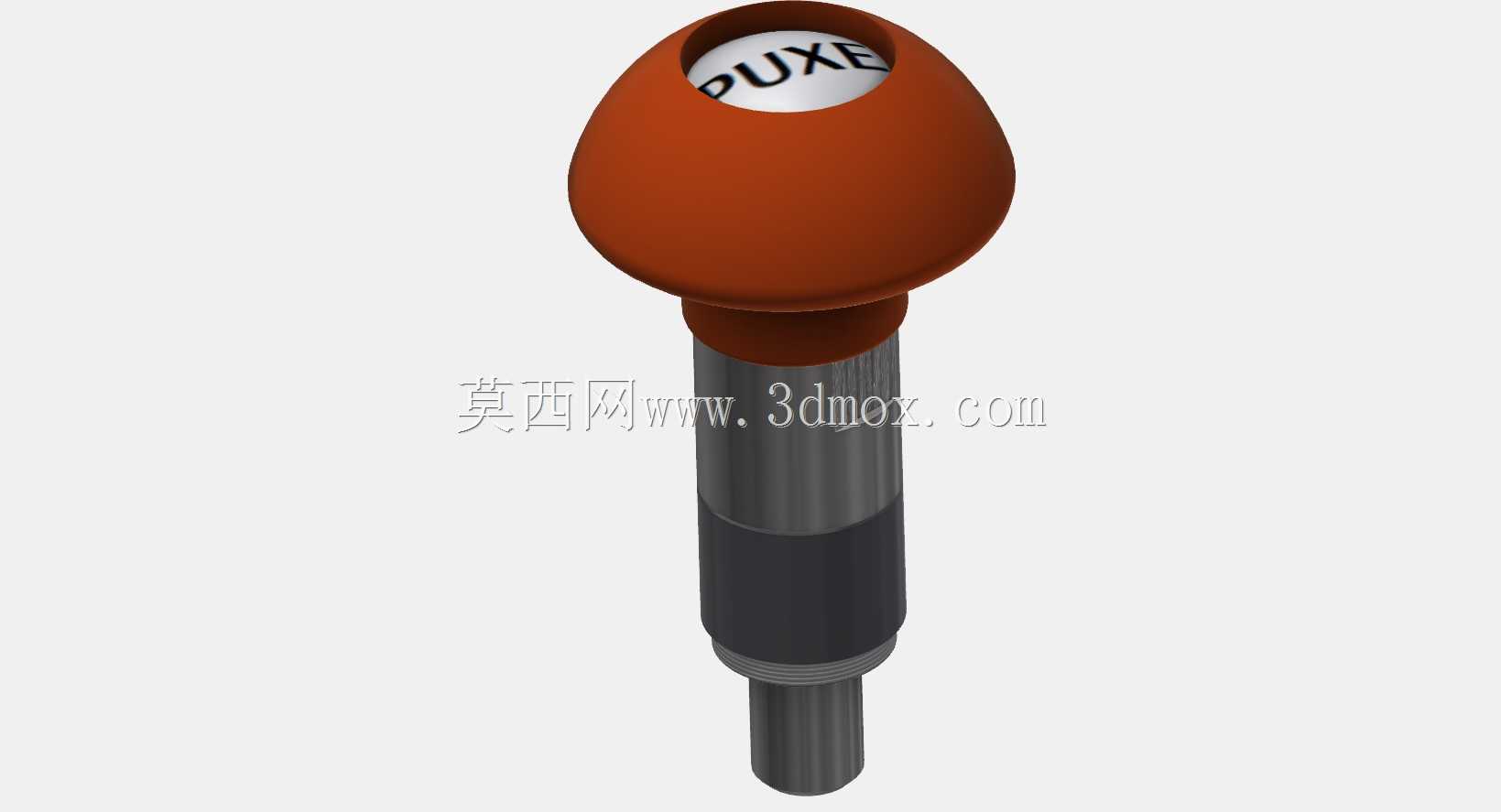

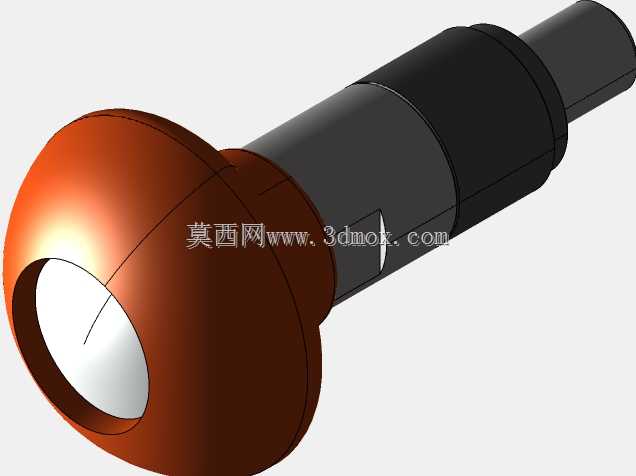

带复位弹簧的双段式蘑菇头提拉手柄

　　这款带弹簧复位结构的双体提拉手柄，常见于工装夹具锁止、检测台快换机构、小型设备舱门快开结构以及通讯测试治具的手动操控工位，操作人员单手捏持蘑菇头部即可完成提拉、解锁、对位动作，松手后内置弹簧自动带动杆体回位，省去人工推回复位的步骤，在高频次反复操作的产线工位上能明显降低手部动作幅度，减少操作疲劳。头部采用大圆角蘑菇形包覆造型，握持接触面做了扩径处理，手指施力时压强分散，即便佩戴薄劳保手套也能稳定抓握，不会出现细杆手柄打滑、硌手的问题；头部顶端预留的标识平面可刻印操作方向、工位编号或品牌字符，装配后辨识度高，多工位并排排布时不会出现误操作。杆体采用分段阶梯轴设计，不同轴段分别对应弹簧安装位、直线导向配合位、端部连接位，

　　弹簧套设在中段轴颈外侧，轴向运动时弹簧不会出现径向偏摆、卡滞蹭壁的情况；导向段与安装基座的导向孔采用小间隙配合，提拉行程全程杆体保持同轴直线运动，不会发生歪斜卡涩。下端轴段可根据安装需求加工外螺纹、径向销孔或卡簧槽，既可以直接螺纹锁紧在从动滑销、锁舌构件上，也可以通过销钉与联动摆杆铰接，适配不同的内部传动结构。设计阶段先确定操作所需的有效提拉行程，再反向推导弹簧的自由长度、预压量与极限压缩量，保证弹簧在全行程内始终处于弹性变形区间，既不会因预压不足出现松手后回位不到位，也不会因压并行程过小导致弹簧过载失效。头部与杆体的衔接位置做了加厚过渡圆角，反复承受提拉侧向力时不会在根部产生应力集中断裂；外轮廓的所有棱边都做了倒圆处理，

　　日常操作触碰无锐边。安装时仅需在面板或基座上加工对应直径的导向通孔，从面板外侧穿入杆体，在内侧套入复位弹簧后用端部紧固件限位即可完成装配，占用面板正面的安装空间仅为蘑菇头的投影范围，狭小操控面板上也能紧凑排布多个操控手柄，整体结构没有复杂异形零件，加工与装配维护都十分简便。
