拖车导向支撑轮升降调节机构

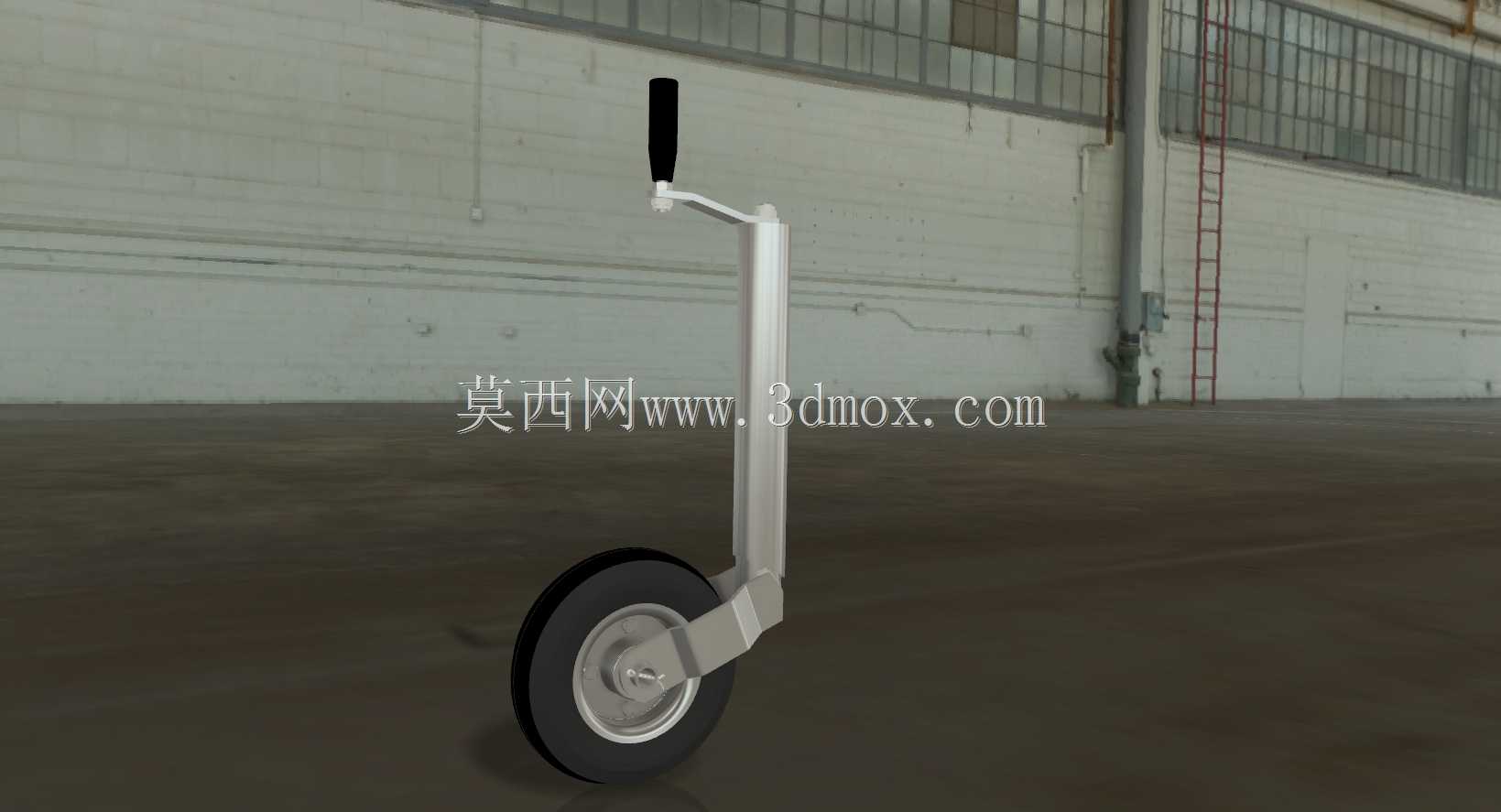

　　这套支撑轮结构多用于轻型拖挂底盘前端，在拖车头与挂车脱开停放时承担前部支撑与短距离移位导向功能，日常场地内挪动空挂车时，操作人员无需额外吊装设备，握持顶部摇把即可完成支腿高度调整，让牵引对接、场地归位的操作效率明显提升。轮体采用实心橡胶小轮搭配金属轮毂，轮宽与轮径的取值兼顾厂区硬化路面、碎石临时场地的滚动阻力与承载需求，单轮布局在转向时可绕竖向转轴自由回转，推移挂车过程中不会出现卡滞别劲的情况。竖向立柱为整套部件的主承载梁，截面选用矩形管材，相比圆管在承受挂车前部垂向载荷与推移侧向力时抗扭表现更稳定，立柱下段通过折弯成型的轮叉与轮轴铰接，轮轴处预留润滑与拆装空间，后期轮胎磨损后可单独拆换轮组，无需整体更换支腿总成。

　　顶部的手摇曲柄通过内部丝杆副驱动立柱伸缩，摇把末端套有防滑握套，操作人员施力转动时可借助丝杆增力特性，单人即可抬升数吨级轻型挂车的前端载荷；曲柄非工作状态可向下折收，避免挂车行驶过程中突出杆件剐蹭周边障碍物。安装法兰位于立柱上部，法兰面预留多组螺栓孔位，可直接贴合挂车前端牵引梁的腹板或前置安装板，孔位间距适配多数轻型拖挂的通用梁宽，安装时只需保证立柱竖向垂直度，即可让伸缩行程全程顺畅无卡滞。整套结构的外形边界紧凑，收起状态下轮体最低点高于挂车行驶离地间隙，不会在正常道路行驶时剐蹭路面；伸出支撑状态下行程覆盖挂车牵引钩对接高度的常规调节区间，无需额外垫枕木即可匹配不同牵引座高度。建模过程中轮体、轮叉、立柱、伸缩内管、摇把、

　　安装法兰均按独立装配体拆分，丝杆啮合段、轮轴转动副、摇把铰接处的配合间隙都按实际装配公差还原，结构工程师可直接在此基础上改孔位、调整立柱长度适配不同吨位挂车，也可将该支腿结构衍生用于农用机具、移动式工装架、小型仓储拖车的前端支撑场景，在非公路低速移动设备的停放支撑设计中具备很强的通用复用性。
