石油管道快速连接作业台架结构设计

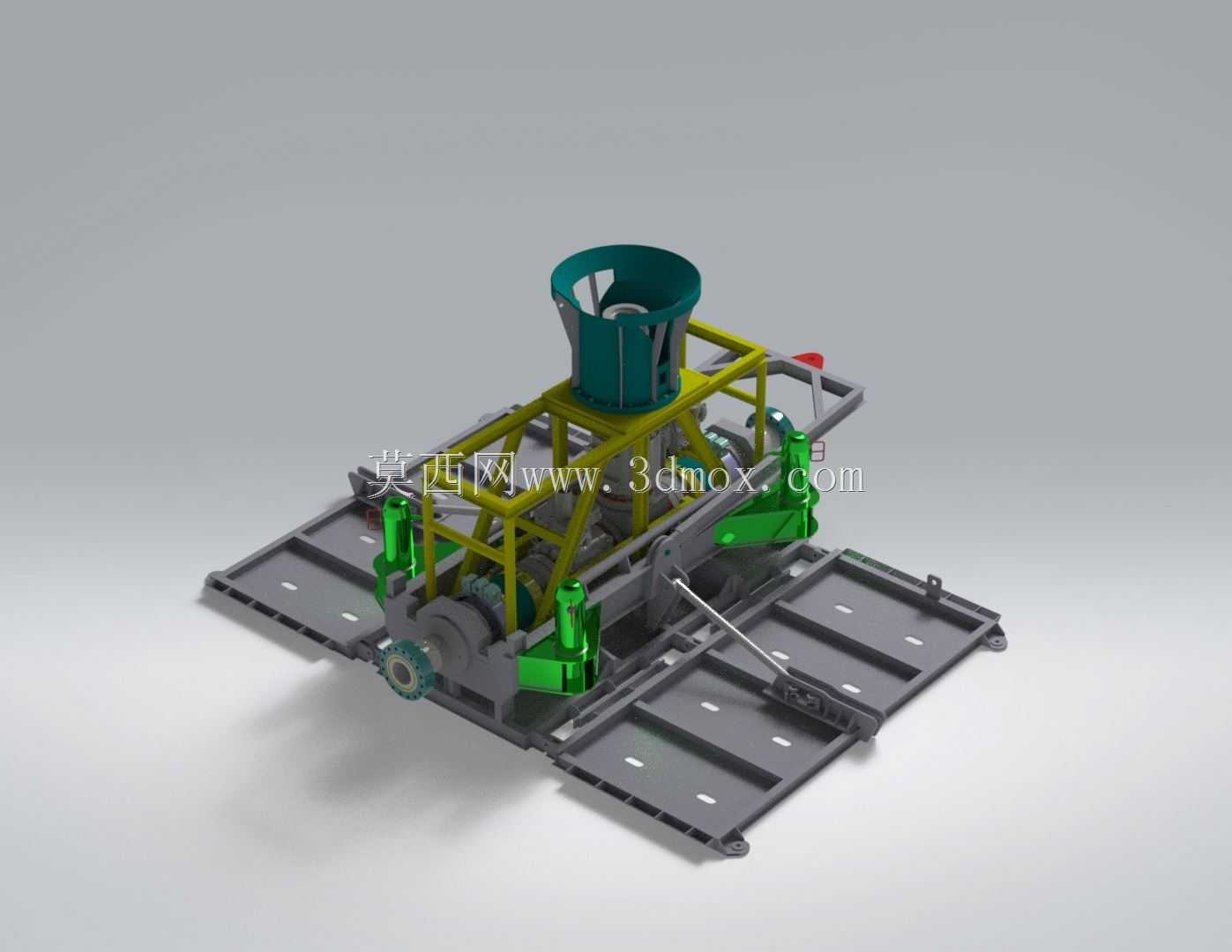

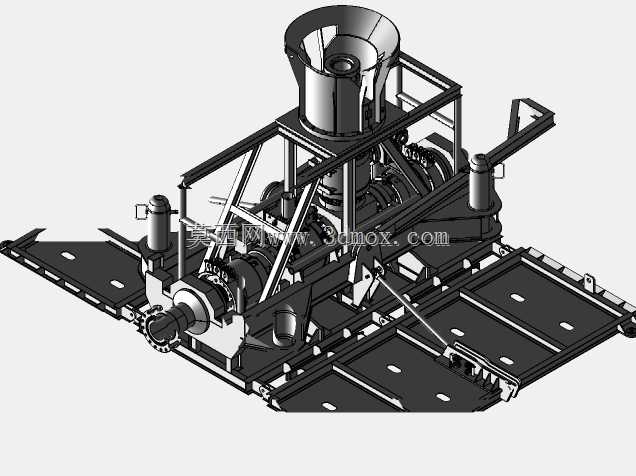

　　这套三维结构针对陆上油气开采现场的管柱快速对接作业场景设计，核心解决传统修井、集输管线连头作业中，人工对位精度差、大口径管件扶持劳动强度高、多规格管具适配性不足的实际痛点。从现场作业逻辑出发，整套台架采用分体式滑移底座设计，底座面板预留多组等距定位槽，单块底座板块可根据作业坑位、井口操作空间的实际边界进行拼接调整，安装时无需提前浇筑固定基础，仅需通过底部的可调支脚完成水平度校准，单支脚调节行程覆盖120mm范围，可适配野外井场不平整的硬化地面、碎石地坪等不同安装基面，整套台架展开后最大作业覆盖宽度为3.2米，纵向作业长度可根据拼接板块数量在2.8米至4.5米区间灵活调整，满足单根3米至9米长度的石油输送管、油管短节的对接扶持需求。

　　台架上部的承载框架采用型材桁架式结构，在保证整体结构刚性的前提下尽可能降低自重，框架顶部设置的锥面导向承口，可在管具吊装落位时自动导正管体轴线，避免管端密封面因磕碰造成损伤，承口内壁预留的密封件安装槽位，可适配不同压力等级的橡胶密封圈、金属密封环的安装定位，无需额外加工密封面适配结构。框架两侧对称布置的液压夹持组件，采用浮动式夹头设计，夹头内侧镶嵌防滑耐磨衬垫，夹持力可根据管具壁厚、材质进行无级调节，既可以稳固夹持外径73mm至273mm区间的各类钢制油管、套管，也不会因夹持力过大造成薄壁管体变形，夹头可沿框架横向导轨进行150mm范围的位置微调，配合底座的纵向滑移轨道，可实现管体在X、Y两个轴向的位置微调，配合端部的角度调节撑杆，

　　还可完成管体±5°范围的俯仰角度调整，完全覆盖现场管线连头作业中常见的错边、角度偏差对位需求。台架端部集成的驱动回转机构，可带动夹持状态下的管体进行低速回转，方便作业人员完成管端螺纹检查、密封脂涂抹、法兰螺栓孔对位等操作，回转扭矩设置有过载保护阈值，当管体卡滞时自动停止输出，避免结构件受刚性冲击损坏。从结构设计的细节来看，所有外露的运动副均设置有防尘护罩，可阻挡野外作业时的沙尘、原油飞溅物进入导轨、铰接点造成磨损，所有铰接位置均采用自润滑轴承，日常维护仅需定期检查紧固件松紧度，无需频繁加注润滑脂，适配野外作业点维护条件有限的实际情况。整套设备的操作位设置在台架侧方的安全距离外，所有控制管线均沿框架内侧的走线槽布置，

　　避免吊装作业时被吊具刮碰，台架边角位置均做圆弧倒角处理，减少作业人员磕碰受伤的风险。不同于传统的固定管架，这套结构在设计时充分考虑了转场运输需求，上部框架与底座之间采用快拆销轴连接，拆卸后单块组件的最大重量不超过120kg，可通过普通皮卡、作业班值班车完成转运，无需动用大型吊装设备，非常适合零散井、应急抢修作业的快速部署需求。在实际作业流程中，吊装管具前可先根据待接管材的外径调整夹头初始开度，管部落入顶部导向承口后，夹头自动收拢完成初步定位，再通过滑移轨道调整管体轴向位置，使两对接管端的间隙控制在标准要求范围内，若存在角度偏差则调整撑杆长度修正管体角度，确认同轴度达标后即可完成管具的上扣、法兰紧固作业，相比传统人工配合倒链对位的作业方式，可将单道焊口或螺纹连头的作业时间缩短40%以上，同时减少作业人员在管具下方扶持对位的安全风险。结构的受力校核阶段，针对10吨级管具的偏载、吊装冲击等极端工况做了补强设计，底座的滑移轨道采用加厚型钢制作，夹持组件的连接耳板做了圆角过渡处理，避免应力集中造成结构开裂，所有受力紧固件均采用8.8级以上高强度螺栓，保证反复拆装使用后的结构可靠性。
