近海作业运输货船三维结构设计

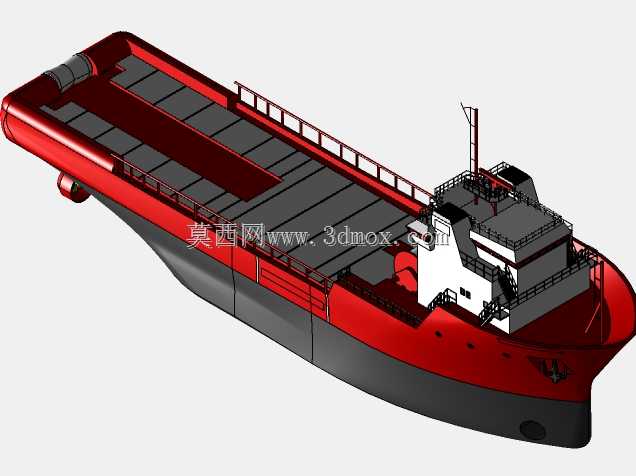

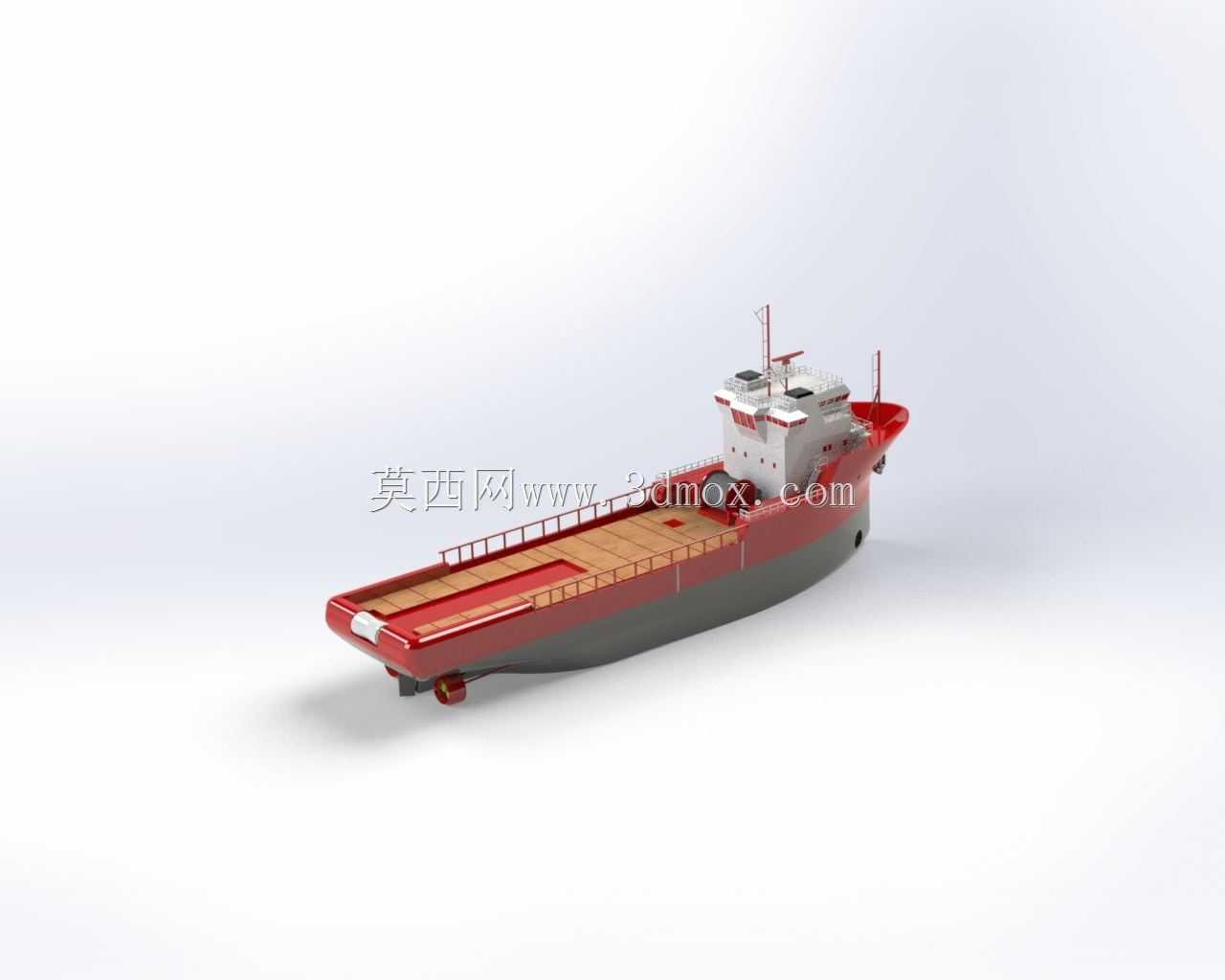

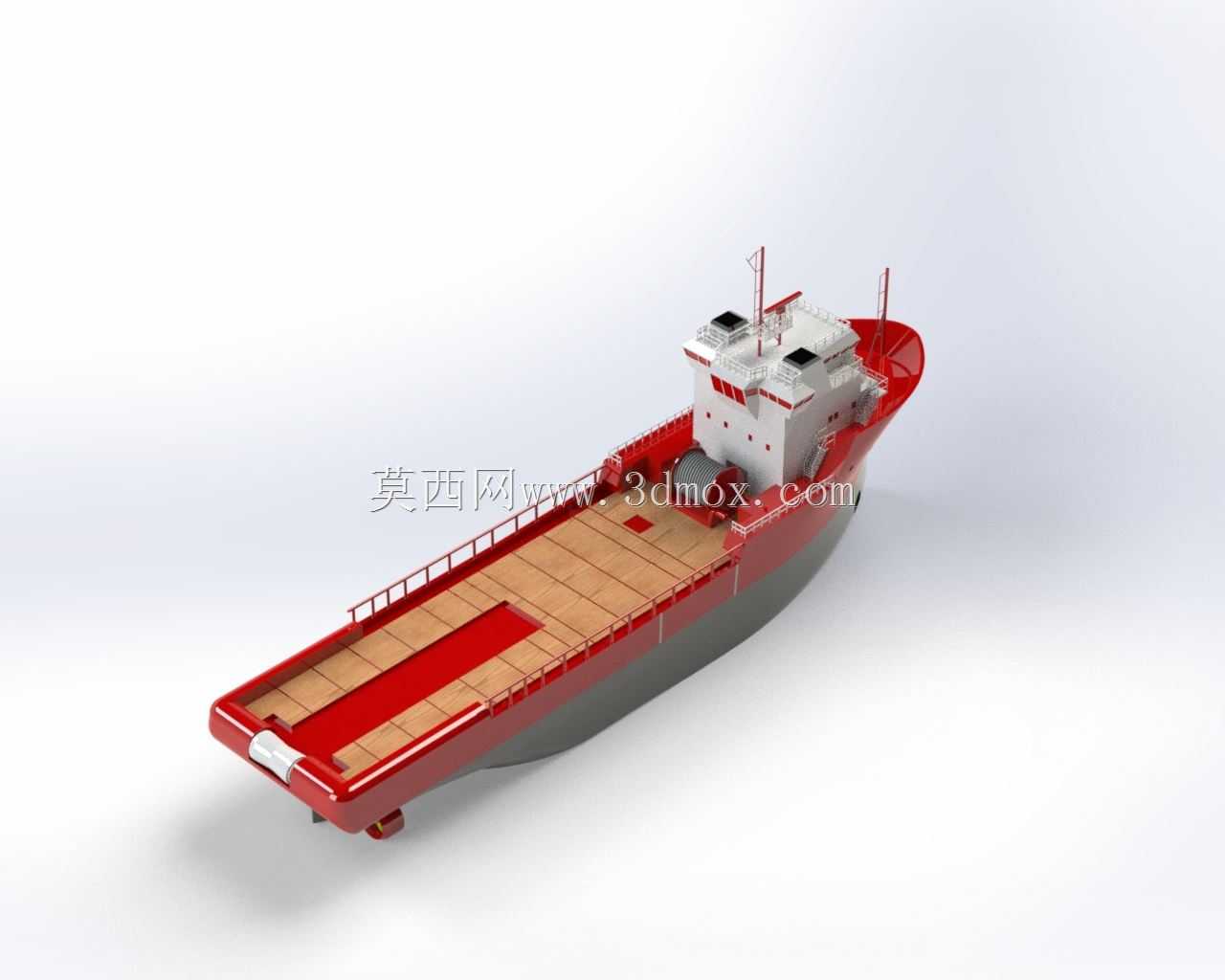

　　这款船舶模型还原的是适用于近海航区的小型干货运输船，主要承担沿海短途散杂货、工程物料的转运任务，常见于港口与离岸作业点、岛屿补给点之间的固定航线运输，也可配合近海风电场、跨海施工项目做配套物料输送，适配吃水较浅的码头与临时装卸点，不需要大型深水泊位即可完成靠泊作业。从结构设计来看，船体采用前倾式首柱搭配方艉构型，首舷弧做了加高处理，能够在3级海况下减少首部上浪对甲板作业的影响，主甲板为平直贯通式设计，甲板中部预留了整段的货物堆放区域，舷侧设置了连续的固定式护舷栏，避免装卸作业时货物磕碰舷侧结构，甲板边缘布置了系缆桩与导缆孔，前后共设置6个系泊点位，满足不同靠泊角度的缆绳固定需求。上层建筑集中布置在船体艉部区域，

　　驾驶室位于上层建筑最高层，视野覆盖整个主甲板区域与船首航行方向，操舵位置的前向视角无遮挡，能够满足单人驾驶时的瞭望需求，上层建筑内部整合了船员临时值守舱室、机电设备舱，艉部甲板预留了小型吊机的安装基座，用户可根据实际作业需求加装额定载荷2吨以内的回转式吊机，不需要额外对甲板结构做加强处理。船体的型线设计兼顾了低速航行的阻力性能与载货容积需求，平行中体段长度占船体总长的六成以上，能够最大化货舱区域的可用容积，底部为平底结合舭部升高的构型，在浅水区航行时能够减少触底对船体外壳的损伤，同时舭部设置了连续的舭龙骨，不需要加装减摇鳍即可满足近海航行的横摇阻尼要求，降低航行时的货物滑移风险。动力舱布置在艉部下层区域，采用单机单桨的推进构型，

　　轴线与船体基线平行，螺旋桨上方设置了护架，避免近岸航行时漂浮杂物缠绕桨叶，舵叶为悬挂式平衡舵，转舵扭矩较小，配套小功率液压舵机即可满足操舵需求，船体的压载舱分布在双层底与舷侧边舱，可根据载货量调整压载水分布，保证不同装载状态下的船体稳性高度处于合理区间，避免出现过大的纵倾影响航行安全。从安装边界来看，该船型的整体宽度控制在10米以内，靠泊时所需的码头水域宽度不小于18米，空载吃水1.2米，满载吃水2.8米，能够满足大部分内河出海口与沿海小型码头的靠泊水深要求，主甲板的单位面积载荷为2吨每平方米，可堆放托盘化建材、集装箱件、工程设备等常规货物，甲板面的系固点间距为2米，可配合绑带、索具完成不同尺寸货物的固定。在建模细节上，

　　船体外壳的板缝线做了简化处理，保留了主要的舱壁位置与加强筋走向，上层建筑的门窗、栏杆、桅杆、航行灯等附属构件都做了等比例还原，货舱区域的舱口盖为可拆分式结构，能够直观展示内部货舱的分隔布局，舵系与桨系的结构可单独拆分查看，方便后续做动力系统的匹配修改，整个模型的结构树按照船体、上层建筑、甲板设备、动力系统四个模块做了层级划分，不同模块的零件单独分组，便于设计人员根据需求做局部结构调整，比如修改货舱长度、调整上层建筑位置、更换不同规格的甲板设备等。这类小型货船的设计核心是在有限的船体尺寸内最大化载货能力，同时兼顾近岸航行的操纵性与适应性，模型中还原的结构参数都参考了现役同类型船舶的实际设计规范，稳性计算的参考值符合近海小型货船的建造要求，结构强度的冗余量能够满足常规杂货运输的载荷需求，不需要额外做大幅结构修改即可用于方案展示、教学演示或者初步设计参考。
