七功能铰接式液压夹持操纵装置结构

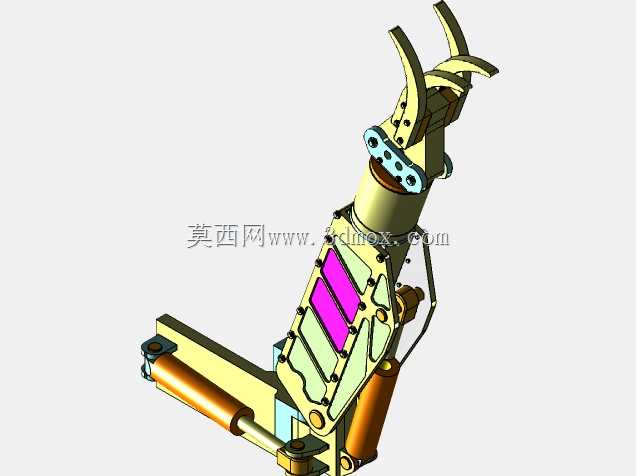

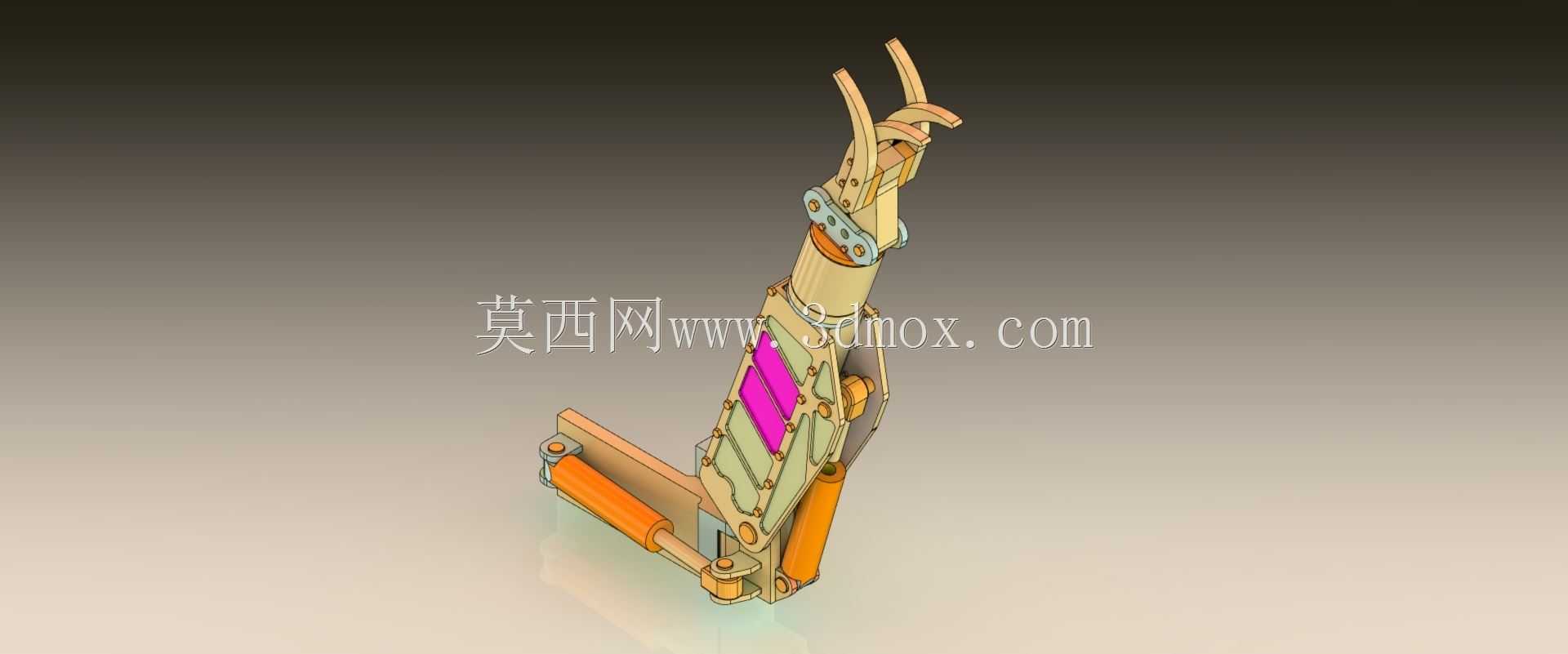

　　该操纵装置属于多自由度末端执行类构件，主要适配狭小空间内的物料拾取、姿态调整作业场景，常见于核工业检修、易燃易爆环境物料转运、精密装配工位的辅助操作环节，可替代人工完成高危环境下的夹持、扭转、牵拉动作，避免操作人员直接暴露在危险工况中。从结构布局来看，装置采用折臂式铰接构型，整体分为基座连接段、主臂摆动段、末端夹持段三个核心部分，各段之间通过铰轴配合液压油缸实现相对摆动，末端夹爪采用三指式仿生构型，指节处设置多组铰接点，可自适应不同外形轮廓的被夹持物件，夹持接触面预留防滑衬垫安装槽，可根据作业对象材质更换橡胶、聚氨酯或者金属齿形衬垫，兼顾软质物件防损伤与硬质物件防滑脱的需求。设计过程中优先考虑了作业半径与负载的平衡，

　　主臂段采用箱型焊接结构，在保证结构刚度的前提下尽可能削减壁厚，降低整体自重，各铰接点处均设置自润滑衬套，无需频繁加注润滑脂即可满足长期往复摆动的耐磨需求，液压管路沿臂身内侧的走线槽布置，通过管卡固定，避免臂段摆动过程中管路与外部构件发生剐蹭，同时在油缸进出油口处设置节流阀安装位，可根据作业负载调整臂段摆动速度，防止动作过快导致被夹持物件脱落或者碰撞周边设备。安装边界方面，基座端采用标准法兰连接结构，法兰面均布四个螺栓过孔，可直接适配现有工业机械臂末端法兰、固定工位支架或者移动作业平台的安装接口，无需额外制作过渡连接板，装置收拢状态下整体外轮廓无突出尖锐构件，可顺利通过直径300mm的作业通道入口，

　　完全展开后最大作业半径可达850mm，末端夹爪最大开合角度为120度，可适配直径20mm到180mm范围内的柱状、不规则外形物件夹持，单指最大加持力可通过液压系统压力调整，范围覆盖50N到800N，可满足从精密电子元器件到小型金属构件的不同夹持力需求。末端夹爪的指节驱动采用连杆联动结构，单个液压油缸即可驱动三个指节同步收拢，相比独立驱动指节的构型减少了液压元件数量，降低了管路布置复杂度与故障概率，夹爪根部设置角度传感器安装位，可实时反馈夹爪开合角度，配合臂段上的位移传感器可实现夹持动作的闭环控制，适配自动化作业线的程控需求。臂身外侧设置的多组安装凸台，可根据作业需求加装视觉摄像头、距离传感器、吹扫喷嘴等附属构件，拓展装置的作业功能，

　　比如在精密装配场景下加装摄像头可实现夹持位置的实时视觉校正，在粉尘作业场景下加装吹扫喷嘴可清理被夹持物件表面的浮尘，避免杂质影响夹持精度。液压元件选型上均采用标准系列油缸，密封件选用耐磨损、耐老化的丁腈橡胶材质，可在-10℃到60℃的环境温度范围内稳定工作，铰接轴采用40Cr材质调质处理，表面硬度达到HRC28-32，配合铜基自润滑衬套，铰接点的往复摆动寿命可达百万次以上，满足长期高频次作业的使用需求。整体结构的受力路径经过多次迭代优化，作业过程中负载产生的弯矩通过臂身箱型结构直接传递到基座法兰，铰接点处的应力集中系数控制在1.2以内，避免长期交变载荷作用下出现结构疲劳开裂问题，所有外露构件表面均预留喷涂或者阳极氧化处理的工艺余量，可根据作业环境的防腐需求选择对应的表面处理工艺，比如在腐蚀环境下采用船用级防腐喷涂，在洁净车间环境下采用阳极氧化处理避免涂层脱落污染作业环境。
